Herstellergroßhandel 4-Wege-Rückweg-Außenempfänger für
CATV-Netzwerke mit GaAs-Verstärkung und AGC-Optimierung
Suchen Sie eine zuverlässige Lösung für den Ausbau Ihres Kabelfernsehnetzes? Der optische 4-Wege-Rückweg-Außenempfänger kombiniert GaAs-Verstärkung und optimierte AGC-Leistung für hohe Verstärkung, geringe Verzerrung und stabile Signalü bertragung. Er ist für den Außeneinsatz konzipiert, unterstützt einen Frequenzbereich von 45 bis 1003 MHz und gewährleistet konstante CTB- und CSO-Pegel selbst bei 92 dBm Eingangssignal. Dieses Gerät ist ideal für den Aufbau von Kabelfernsehnetzen und verfü gt über ein mikroprozessorgesteuertes LED-Display für einfache Bedienung und eine Backup-Datenkommunikationsschnittstelle für nahtloses Netzwerkmanagement.
• GaAs-Verstärkung für hohe Verstärkung und geringe Verzerrung | • Optimierte
AGC-Leistung für stabile Ausgabe | • Mikroprozessorsteuerung mit LED-Anzeige | •
Backup-Datenkommunikationsschnittstelle | • Ideal für die Erweiterung von CATV-Netzwerken
4-Ausgangs-Optikknoten für den Außenbereich, 1 GHz, ohne Rückweg
Optischer 4-Wege-Rückweg-Empfänger für den Außenbereich
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:

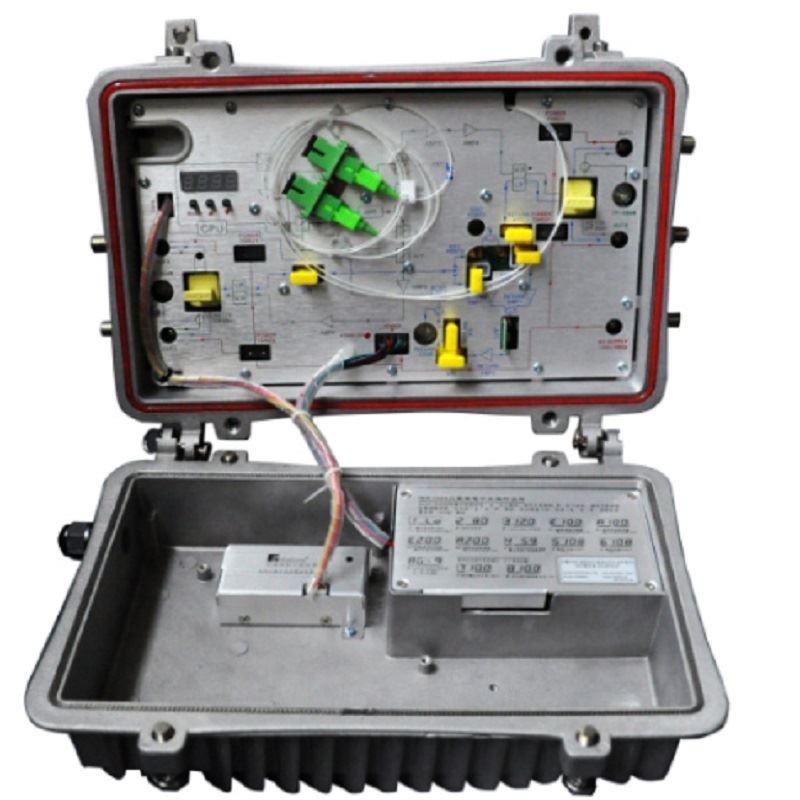

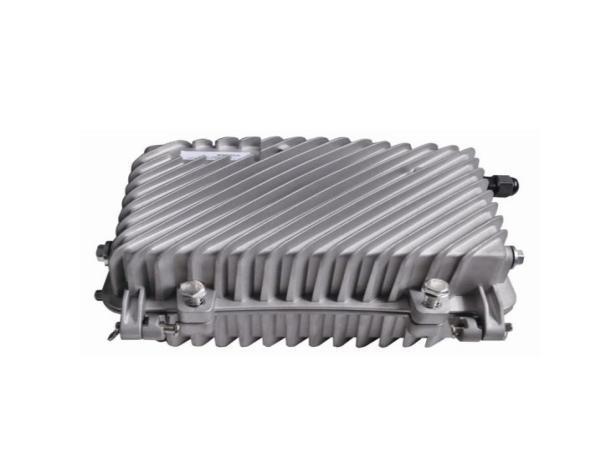

Der SR1014B ist eines der wichtigsten Geräte für den Aufbau des CATV-Netzwerks. Der Vorverstärker verwendet ein Full-GaAs-MMIC, der Nachverstärker ein GaAs-Modul. Optimiertes Schaltungsdesign und unsere 10-jährige Erfahrung im professionellen Design sorgen für hohe Leistungswerte.
Leistungsmerkmale
1. Mit PIN-Fotoelektronischem Konverter und hoher Reaktion.
2. Optimierung des Schaltungsdesigns, SMT-Prozessproduktion, Optimierung des Signalpfads, flüssige fotoelektrische Signalübertragung.
3. Mit speziellem HF-Dämpfungs-IC, gute HF-Linearität und Gleichheit sowie hohe Genauigkeit.
4. GaAs-Verstärkung, doppelte Leistungsabgabe, hohe Verstärkung und geringe Verzerrung.
5. Arbeitsstatus der Mikroprozessorsteuerung, LED zeigt alle Parameter an, bequeme Bedienung und hohe Stabilität.
6. Optimierte AGC-Leistung:Wenn der Eingangsleistungsbereich92 dBmbeträgt, bleiben der Ausgangshebel dieses optischen 4-Wege-Rückweg-Außenempfängers, CTB und CSO konstant.
7. Schnittstelle zur Datensicherungskommunikation, praktisch für die Verbindung mit dem Netzwerkverwaltungs-Responder und dem Netzwerkverwaltungssystem.
Parameter
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Artikel
Optische Leistung empfangen
Optischer 4-Wege-Rückweg-Empfänger für den Außenbereich
-9 ~ +2 dBm
Rückflussdämpfung >45 dB
Optische Wellenlänge
Steckertyp
1100 ~ 1600 nm
FC/APC, SC/APC
Fasertyp Einzelmodus
C/N ≥ 51-2dBm Eingangs-dB
C/CTB ≥ 65 dB
C/CSO ≥ 60 dB
Frequenzbereich
45 ~1003 MHz
Flachheit im Band ±0,75 dB
Nennausgangspegel ≥ 108 dBμV
Maximaler Ausgangspegel ≥ 112 dBμV
Ausgangsrückflussdämpfung ≥14 dB
Ausgangsimpedanz 75 Ω
Elektronischer Steuerungs-EQ-Bereich 0~10 dB
Elektronische Steuerung ATT-Reihe 0 bis 20 dBμV
Optische Übertragungswellenlänge 1310 ± 10 nm
Optische Ausgangsleistung 1 ~ 5 dBm
Steckertyp FC/APC, SC/APC
Frequenzbereich
5 ~ 65 MHz oder entsprechend den Anforderungen des Benutzers
Flachheit im Band ±1 dB
Eingangspegel 72 ~ 85 dBμV
Ausgangsimpedanz 75 Ω
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Versorgungsspannung
Betriebstemperatur
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
AAC150~265V BAC35~90V
-40 bis 60 °C
Lagertemperatur -40 bis 65 °C
Relative Luftfeuchtigkeit
Max. 95 % keine Kondensation
Verbrauch ≤ 28 VA
Dimension
340 (L) × 235 (B) × 140 (H)
