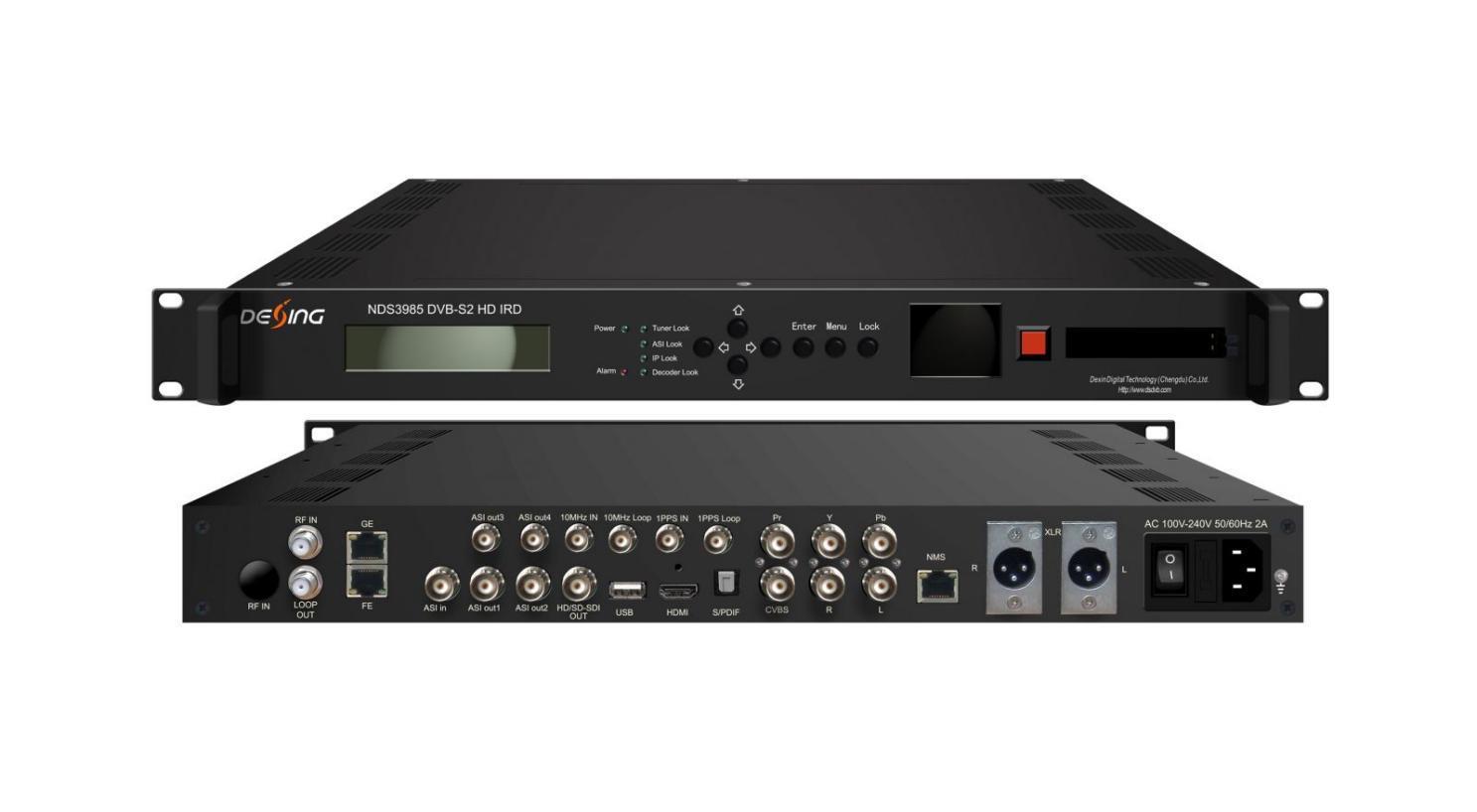

HD IRD der NDS398X-Serie
Gliederung
HD IRD der NDS398X-Serie kann TS-Signale von ASI, Tuner (DVB-C/DVB-S/S2/ISDB-T optional) oder IP-Quellen in Audio- und Videosignale dekodieren. Das Gerät unterstützt bis zu 1080i HD-Dekodierung und die Komprimierungsstandards MPEG-2 und H.264. Darüber hinaus unterstützt es die ISDB-Multiplexfunktion. Nach dem Multiplexen der TS-Signale von Tuner, ASI- und IP-Quellen gemäß dem ISDB-T-Standard werden ASI- und IP-Signale (UDP) ausgegeben. Darüber hinaus ist es mit einem CI-Entschlüsselungsmodul ausgestattet. Es unterstützt auch LCD-, Tastatur- und SNMP-/Webverwaltung.
Besonderheit
* Unterstützt DVB-C/DVB-S/S2/ISDB-T HF-Eingang
* Unterstützt 1 RF-Eingang, 1 ASI-Eingang, 1 IP-Eingang (100 M)
* Unterstützt 2 Kanäle ASI-Ausgang und 1 IP(100M)-Ausgang über UDP/RTP-Protokoll
* Unterstützt HD/SD-SDI, YPbPr, HDMI, CVBS-Videoausgang und XLR-symmetrischen Audioausgang, unsymmetrischen Audioausgang und S/PDIF-Digital-Audioausgang
* Entspricht den Komprimierungsstandard MPEG-2 und H.264, unterstützt maximale 1080i HD-Dekodierung
* Vollständige Übereinstimmung mit dem ISDB-T/ISDB-Tb-Standard
* Unterstützt die Bearbeitung variabler PSI/SI-Tabellen
* Unterstützt externen 1PPS- und 10-MHz-Takteingang und SFN
* Unterstützt SNMP/Web-Management, LCD + Tastatur-Steuerung, einfach zu bedienen

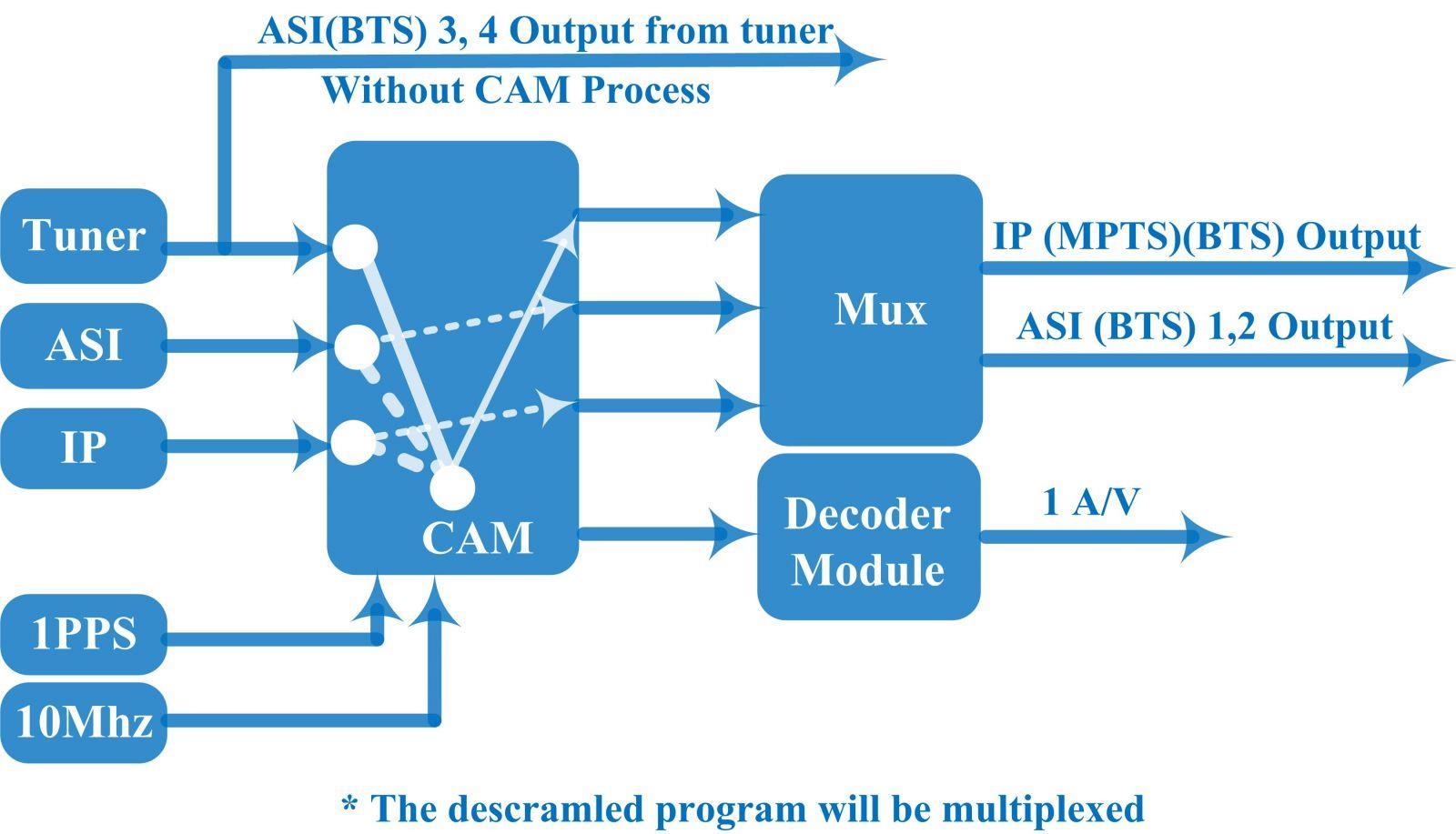

Prinzipdiagramm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Technische Daten
Eingang
1RF-Eingang (DVB-C/DVB-S/S2/ISDB-T optional)
1ASI-Eingang (unterstützt 188/204-Paketformat)
1 IP MPTS-Eingang (100 Mbit/s, RJ45-Port) über UDP/RTP-Protokoll
GPS 10 MHz Takteingang
GPS 1PPS-Signaleingang
Standard J.83A (DVB-C), J.83B, J.83C
DVB-C
Demodulationsabschnitt
DVB-S
Eingangsfrequenz 30 MHz~1000 MHz
Konstellation 16/32/64/128/256 QAM
Eingangsfrequenz 950-2150MHz
Symbolrate 1–45 Msps
Signalstärke 65 25 dBm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
ASI-Ausgabe
IP-Ausgabe
Videoausgang
Audioausgang
Videodekodierung
Audio-Dekodierung
ISDB-T-Multiplexing
ISDB-T BTS-Parameter
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Konstellation 1/2, 2/3, 3/4, 5/6, 7/8 QPSK
Eingangsfrequenz 950-2150MHz
Symbolrate 1 bis 45 Msps
SFN-Parameter
DVB-S2
DVB-CI-Parameter
Coderate 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK (16 APSK, 32 APSK auf Anfrage)
Abrollen 0,20, 0,25, 0,35
ISDB-T Eingangsfrequenz 30-1000 MHz
ASI 1&2 geben BTS nach Multiplexing aus, ASI 3&4 für Tuner-Passthrough
1 IP MPTS-Ausgang (100M, RJ45-Port) über UDP/RTP-Protokoll
1 x CVBS (BNC): 576i bei 25 Bildern pro Sekunde, 480i bei 29,97 Bildern pro Sekunde
1 x YPbPr (BNC): 1080i@25, 29,97, 30 Bilder/s; 720p@50, 59,94 Bilder/s
1 x HD/SD-SDI (BNC): 1080i bei 25, 29,97, 30 Bilder/s; 720p bei 50, 59,94
Bilder/s; 576i bei 25 Bildern/s; 480i bei 29,97 Bildern/s
1 x HDMI: 1080i@25, 29,97, 30fps; 720p@50, 59,94fps
Unsymmetrisches Stereo-Audio: BNC-Schnittstelle
Symmetrisches Stereo-Audio: XLR-Schnittstelle
Digitales Audio: SPDIF
MPEG-2, H.264
MPEG1 Schicht 2, AC3, HE-AAC (v2), LC-AAC
Unterstützt 256 PID-Mappings pro Kanal (automatisch oder manuell)
PCR genaue Anpassung
PSI/SI-Tabelle automatisch generieren
Modi: Modus1 (2k), Modus2 (4k), Modus3 (8k)
Schutzintervall: 1/4,1/8,1/16,1/32
Coderate: 1/2,2/3,3/4,5/6,7/8
Konstellationen: DQPSK/QPSK/16QAM/64QAM
Ebenenmodus: A, A+B, A+B+C
Anzahl der Segmente: 1-13
Bandbreite: 6 MHz, 7 MHz, 8 MHz
Maximale Zeitverzögerung: 0 ms ～ 1000 ms
Geräteverzögerte Zeitverschiebung: -1000 ms ～ +1000 ms
Geräte-ID: 0 ～ 30
Descrambler: DVB-CSA
Smartcard-Schnittstelle: ISO7816
Trennung der Schnittstellenkarte: PCMCIA
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
System
Tomleequan
Unterstützt SNMP/Web-Management, LCD- und Tastatursteuerung
Konvertierung der englischen und chinesischen Benutzeroberfläche
Ethernet-Software-Upgrade
Maße
Ungefähres
Allgemein
Bestellinformationen:
NDS3981 DVB-C HD IRD; NDS3982 DVB-S HD IRD; NDS3985 DVB-S2 HD IRD; NDS3986 ISDB-T HD IRD;
Technischer Vergleich:
Streamen Sie hinein IP-Eingang
482 mm x 455 mm x 44,5 mm
Gewicht 3,2 kg
Leistung <20 W (max.)
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Ausströmen
ASI-Ausgang
Entschlüsselu
IP-Ausgang
NDS397X /NDS399X NDS398X
Über UDP, RTP (100 Base-T)
ASI 1&2 gespiegelter Ausgang BTS nach Multiplexing; ASI 3&4 für Tuner-Passthrou gh
8 SPTS-Ausgänge über UDP, 100M Base-T (-NDS397X)
32 SPTS-Ausgang über UDP, 1000M Base-T (-NDS399X)
Über UDP/RTP (100 Base-T)
ASI 1&2 gespiegelter Ausgang BTS nach Multiplexing; ASI 3&4 für Tuner-Passthrough
R&S®AVG050 ISDB-T BTS Gateway
Über IPv4, UDP, RTP (1000 Base-T)
ASI 1&2 gespiegelte Ausgabe für BTS in einem MPEG-2-Transports trom mit Zusatzdaten
1 IP MPTS-Ausgang über UDP/RTP (1000 Base-T) 2 × IP-Streams mit individuellen IP-Adressen, UDP-Ports und FEC-Konfiguration gemäß SMPTE 2022-1/2
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
ISDB-T-Param eter
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Modulationskonstell ation N / A
PSI/SI
DQPSK/QPSK/16QAM/6 4QAM
PAT, PMT, NIT, SDT, TOT, TDT
QPSK/16QAM/64Q AM
PAT, PMT, NIT, SDT, TOT, BIT
SFN-Adapter Ja Ja
Standard
Dekodierung
Unterstützt H.264- und MPEG2-Dekodie rung und Ausgabe V/A über verschiedene Schnittstellen
Unterstützt H.264- und MPEG2-Dekodierung und Ausgabe V/A über verschiedene Schnittstellen N / A
LCD-Monitor Ja Ja
Über uns
FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme und die Integration von IPTV-Systemen in Hotels spezialisiertes Unternehmen. Das Unternehmen wurde 2009 gegründet und hat über 180 Länder weltweit bedient. Mehr als 20.000 Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern.
