Tableau de principe par module (le nombre de canaux d'encodage dépend du format d'encodage et de la résolution)
Spécifications techniques
Saisir 4/8/12×entrées HD-SDI ou HDMI (1.4) en option, HDCP 1.4
Format d'encodage Formats de vidéo HEVC/H.265, MPEG 4 AVC/H.264
Saisir
Vidéo
Codage
Résolution (HDMI V1 et SDI)
Sortir HEVC/H.265 MPEG-4 AVC/H.264
4*1080P-50 4*1080P-50 2*1080P-50
4*1080P-60 4*1080P-60 2*1080P-60
4*1080I-50 4*1080P-50 4*1080I-50 2*1080P-50
4*1080I-60 4*1080P-60 4*1080I-60 2*1080P-60
4*720P-50 4*720P-50 4*720P-50 4*720P-60 4*720P-60 4*720P-60
3840×2160_30P, 3840×2160_29.97P (Encodage de 2 canaux par module pour H.265 et encodage de 1 canal pour H.264)
Résolution (HDMI V2)
1920×1080_60P,1920×1080_59.94P,1920×1080_50P, (Encodage de 4 canaux par module pour H.265 et encodage de 2 canaux pour H.264)
1280×720_60P, 1280×720_59.94P, 1280×720_50P (Encodage de 4 canaux par module pour H.264 et H.265)
Chroma 4:2:0
Débit binaire 0,5 Mbps à 20 Mbps (chaque canal)
Contrôle des taux CBR/VBR
Structure du GOP IBBP, IPPP
Encodage
audio
Sortie de flux
Prétraitement avancé
Format d'encodage
Taux
d'échantillonnage
Débit binaire (chaque canal)
Désentrelacement, réduction du bruit, accentuation
MPEG-1 couche 2, LC-AAC, HE-AAC, HE-AAC V2, transmission AC3
48 kHz
48 Kbps à 384 Kbps (MPEG-1 couche 2 et LC-AAC)
24 Kbit/s à 128 Kbit/s (HE-AAC)
18 Kbit/s à 56 Kbit/s (HE-AAC V2)
Gain audio 0 à 255
Sortie IP (1 MPTS et maximum 4 SPTS) sur UDP/RTP/RTSP par module, interface
Ethernet 1000M/100M Base-T (unicast/multicast) ; sortie IPv4, IPv6
Filtre de paquets IP nuls
Gestion basée sur le Web
Système
Interface de contrôle chinois-anglais
Mise à niveau du logiciel Ethernet
Dimensions (L × L × H) 482 mm × 328 mm × 44 mm
Poids approximatif 5kg
Divers
Température 0~45℃(travail), -20~80℃(stockage)
Pouvoir CA 100 V-220 V ± 10 %, 50/60 Hz
Guide de commande
Saisir 4/8/12 HDMI 4/8/12 HDMI 4/8/12 SDI
Résolution 1080p, 1080i, 720p 4K-30p, 1080p, 720p 1080p, 1080i, 720p

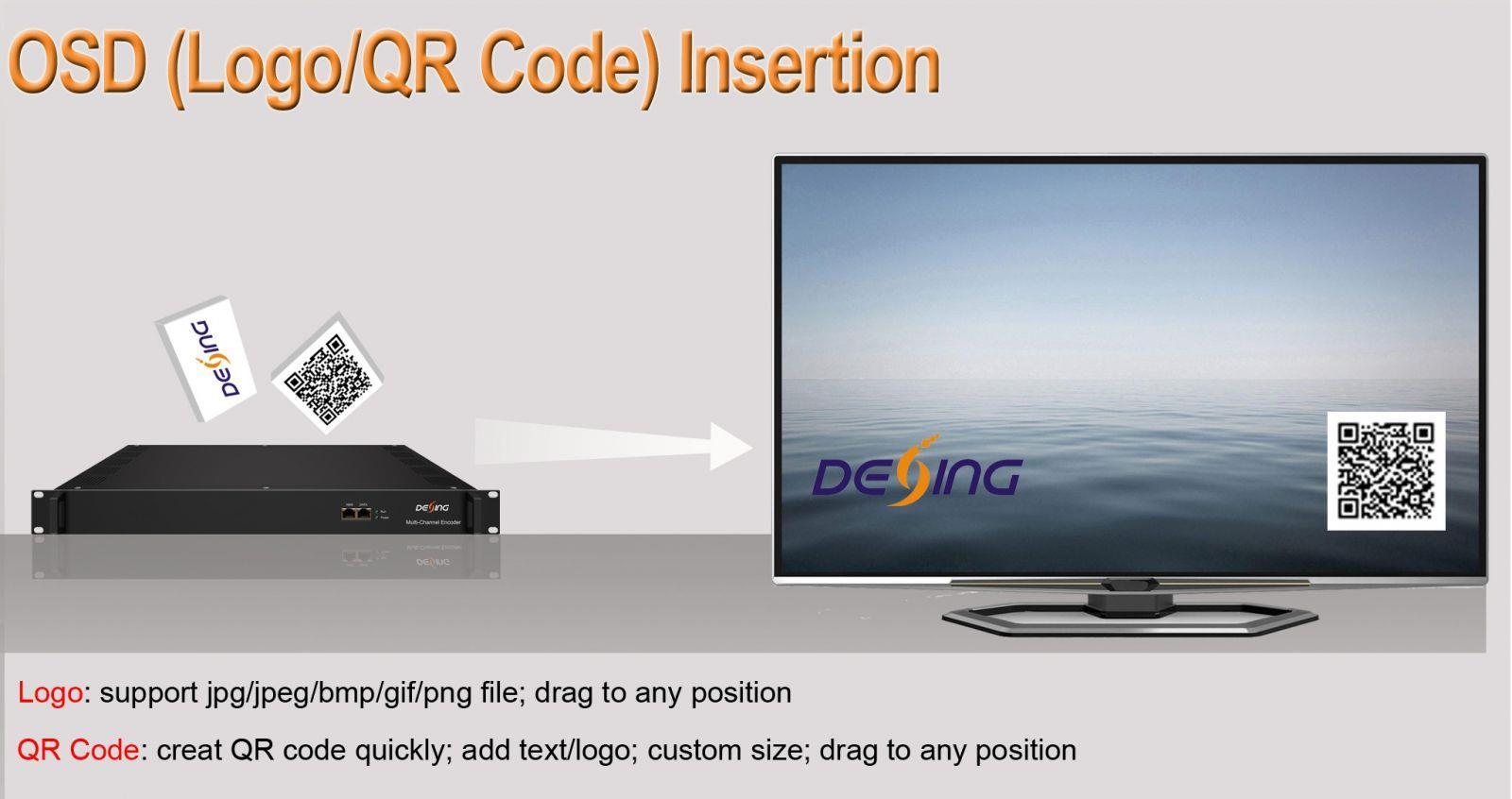

Fonction d'insertion OSD (logo/code QR) soutien N / A facultatif

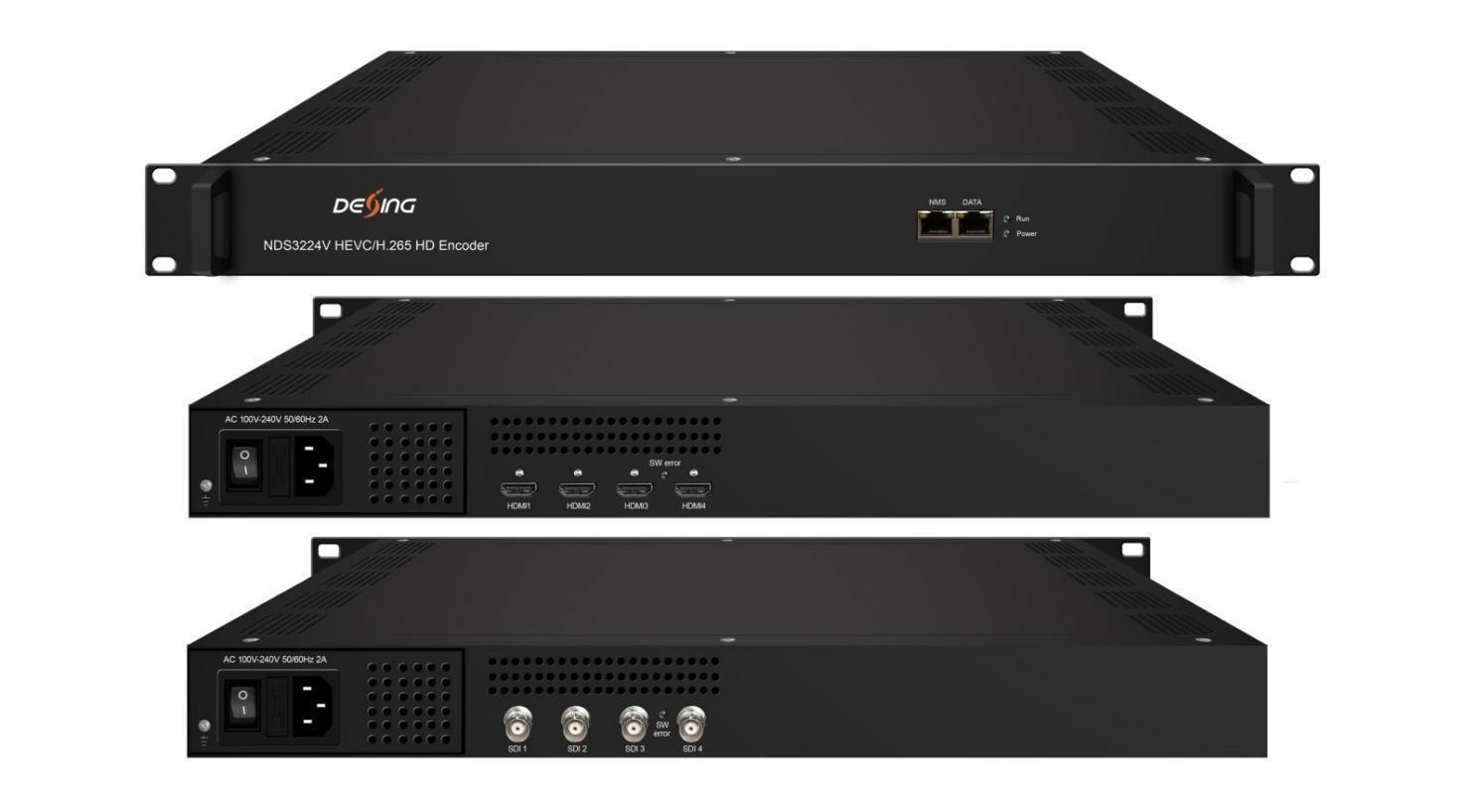

Avantages de l'encodeur Dexin HEVC/H.265
1. Fournir un TS fluide pour les modulateurs
L'encodeur Dexin HEVC/H.265 adopte une puce Fujitsu qui offre un débit binaire stable avec une fluctuation plus faible par rapport aux autres puces d'encodage, ce qui permet d'obtenir un TS fluide pour les modulateurs. Il est largement utilisé dans divers systèmes de distribution numérique tels que les têtes de réseau numériques CATV, la télévision numérique par satellite et terrestre, etc.
2. Codage avec le format de compression le plus élevé : trame B (IBBP)
Qu'est-ce que B Frame ?
Il existe 3 principaux types d'images utilisés dans les différents algorithmes vidéo : I, P et B. Ils se différencient par les caractéristiques suivantes :
I -sont les moins compressibles mais ne nécessitent pas d'autres images vidéo pour être décodées.
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail :
P -peuvent utiliser les données des trames précédentes pour décompresser et sont plus compressibles que -les trames I.
B -peuvent utiliser à la fois les trames précédentes et suivantes comme référence de données pour obtenir la plus grande quantité de compression de données.
Type de cadre Octet de données/Ko Taux de compression je 18 7:1 P 6
En un mot, la trame B est le format de compression le plus élevé qui permet de traiter des vidéos HD à faible débit binaire. L'encodeur HEVC/H.265 n'est pas en mesure d'économiser de la bande passante à moins qu'il ne soit avec une trame B. Dans les paramètres de l'encodeur, la trame B est souvent décrite dans une structure GOP (Group of Pictures), comme « IBBP ».
Comment vérifier la structure GOP du flux à partir d'un encodeur ? Veuillez cliquer sur le lien ci-dessous : https://my.pcloud.com/publink/show?code=kZQNHW7ZnJBopqRQCchwqS1surdtnmd6cIjk
