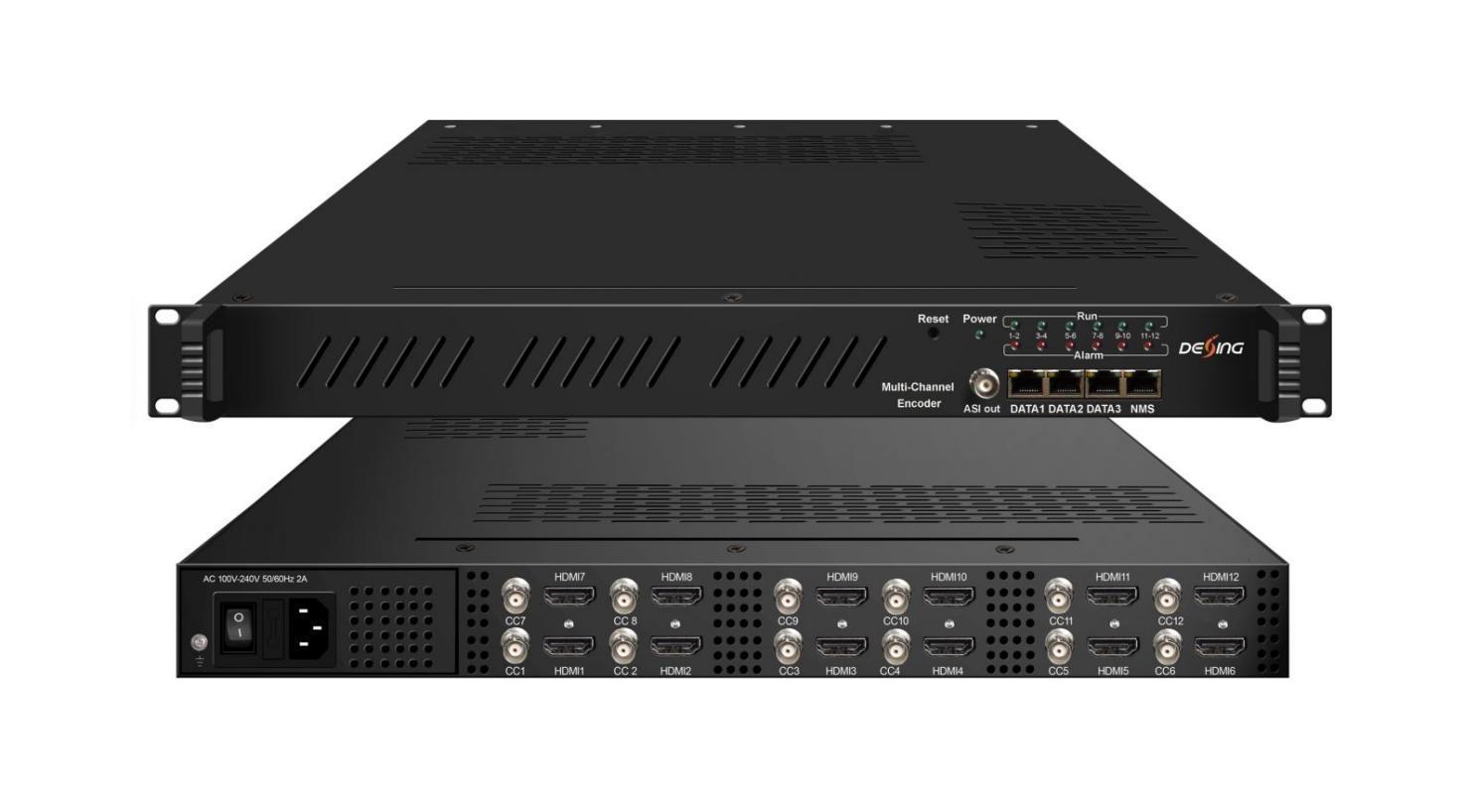

Codeur multicanal NDS3544K
Présentation du produit
L'encodeur multicanal NDS3544K est le nouveau dispositif d'encodage et de multiplexage audio et vidéo de diffusion doté de fonctionnalités puissantes. Il est équipé de 12 interfaces d'entrée audio et vidéo HDMI, de 12 ports d'entrée CC (sous-titrage codé) et de 32 entrées IP sur UDP et RTP via Data1.
Il prend en charge l'encodage vidéo MPEG-2 et MPEG-4 AVC/H.264 HD/SD et l'encodage audio MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Dolby Digital AC3 (2.0) (en option) et le transfert AC3 (2.0/5.1). Grâce à sa haute intégration et à sa conception économique, cet appareil est largement utilisé dans divers systèmes de distribution numérique tels que les têtes de réseau numériques CATV, la télévision numérique par satellite et terrestre, etc.
Caractéristiques principales
* 12 entrées HDMI avec encodage MPEG2 et MPEG4 AVC/H.264 HD/SD
* Prise en charge de l'entrée CC (sous-titrage codé) à 12 canaux
* Encodage MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Dolby Digital AC3 (2.0) (en option), transfert AC3 (2.0/5.1)
* Prise en charge de 32 entrées IP (port de données 1) sur UDP et RTP
* Prise en charge de 1 sortie MPTS et 12 SPTS IP (DATA 1 et DATA2) via UDP, RTP/RTSP
* Prise en charge de la sortie ASI en tant que miroir de MPTS - Facultatif
* Prise en charge du remappage PID/ajustement PCR précis/édition et insertion PSI/SI
* Contrôle via la gestion Web et mises à jour faciles via le Web

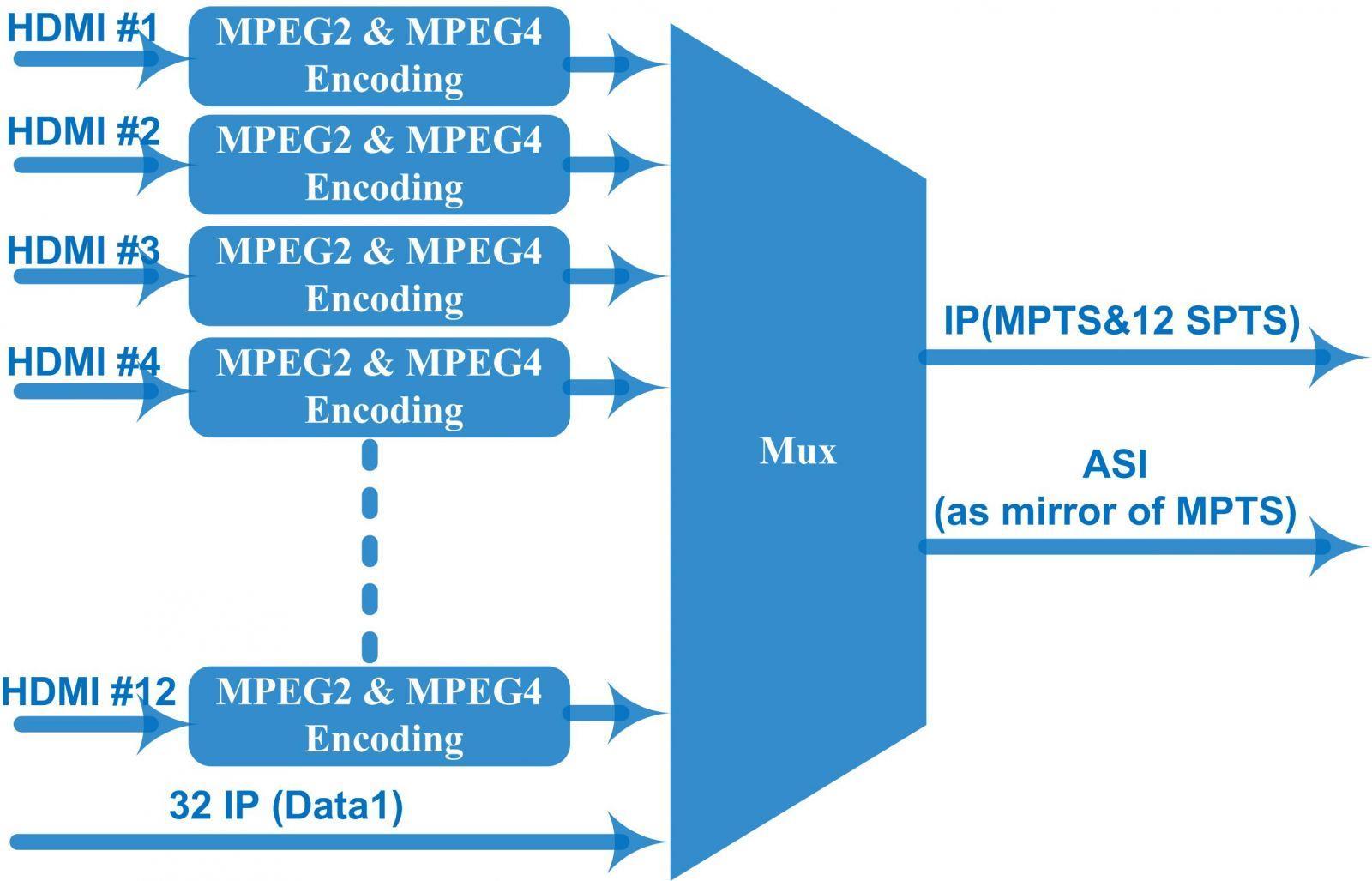

Tableau des principes
Spécifications techniques
12 entrées HDMI
Saisir
12 entrées CC (sous-titrage), interface BNC
32 entrées IP sur UDP et RTP via le port DATA 1
Saisir
Résolution
Vidéo
Sortir
1920*1080_60p, 1920*1080_50p, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
1920*1080_60p,1920*1080_50p,1920*1080_60i, 1920*1080_50i,1440*1080_60i, 1440*1080_50i, 1280*720_60p, 1280*720_50P, 720*576_50p, 720*576_50i, 720*576_30p, 720*576_25p, 720*480_60p, 720*480_60i, 720*480_30p, 720*480_25p, 320*240_60p, 320*240_50p, 320*240_30p, 320*240_25p, 320*180_60p, 320*180_50p, 320*180_30p, 320*180_25p, 960*540_50i, 704*576_50i, 704*480_60i, 640*576_50i
640*480_60i, 544*576_50i,544*480_60i, Codage MPEG2 et MPEG4 AVC/H.264
Débit binaire
0,8 à 19 Mbps pour l'encodage H.264
1 à 19 Mbps pour l'encodage MPEG-2
Contrôle des taux CBR/VBR
Structure du GOP Cadre GOP B : 0-3, Cadre GOP P : 0-6
Prétraitement
avancé
Codage
Audio
Taux
Désentrelacement, réduction du bruit
MPEG1 Couche II, MPEG2-AAC, MPEG4-AAC, Encodage Dolby Digital AC3 (2.0) (en option), Passage AC3 (2.0/5.1)
d'échantillonnage 48 kHz
Résolution 24 bits
Débit binaire
PID maximal
Remappage
Multiplexage
Sortie de flux
Fonctionnement du système
Divers
Fonction
64 Kbps-320 kbps pour chaque canal
180 entrées par canal
Remappage PID (automatiquement ou manuellement)
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
1 sortie IP MPTS et 12 SPTS sur UDP et RTP/RTSP, 2 interfaces Ethernet 1000M
Base-T, Données 1 et Données 2
1 sortie ASI comme miroir de MPTS - En option
Gestion de réseau (WEB)
Mise à niveau du logiciel Ethernet
Dimensions (L × L × H) 482 mm × 440 mm × 44 mm
Environnement 0~45℃(travail) ; -20~80℃(stockage)
Besoins en énergie 110 V CA ± 10 %, 50/60 Hz, 220 V CA ± 10 %, 50/60 Hz
Comparaison technique
NDS3544K
Jeu de puces Vix
Chaîne vidéo
NDS3544KF
Fujitsu
NDS3542L
Hisilicon
2/4/6/8/10/12×HDMI en option 4/8/12/16/20/24×HDMI en option 4/8/12/16/20/24×HDMI en option
Encodage vidéo MPEG2 et MPEG4 AVC/H.264 MPEG-4 AVC/H.264 MPEG-4 AVC/H.264
Entrée CC 12 ports d'entrée CC N / A N / A
Entrée IP 32 × IP 32× IP N / A
Débit binaire vidéo
0,8 à 19 Mbps pour l'encodage H.264
1 à 19 Mbps pour l'encodage MPEG-2
0,8 à 19 Mbps par canal
1 Mbps à 13 Mbps par canal (Le débit binaire présente une forte fluctuation, il convient au système câblé, mais ne
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Parti républicain
Résolution
Encodage audio
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Cadre GOP B : 0-3, Cadre
GOP P : 0-6
Jusqu'à 1080p-60
(Conversion descendante de la résolution et de la fréquence d'images)
MPEG1 Couche II, MPEG2-AAC, MPEG4-AAC, Encodage Dolby Digital AC3 (2.0) (en option), Passage AC3
Gain audio Oui
IBBP
Jusqu'à 1080p-60
(Conversion descendante de 1080i/720p à 576p/480p)
convient pas à la liaison montante par satellite)
Taille GOP = 25 (sans trame B)
Jusqu'à 1080P-30
(Conversion de réduction automatique de 1080i/p-60/50 à 1080p-30/25)
MPEG1 couche II, (MPEG-2 AAC, MPEG-4 AAC en option) Passage AC3
MPEG-1 Couche II
Oui
Fonction OSD N / A N / A
Oui
Oui
Sortie ASI Option selon les besoins Option selon les besoins Option selon les besoins
Sortie IP SPTS et 1MPTS SPTS et 1MPTS
