Produktübersicht

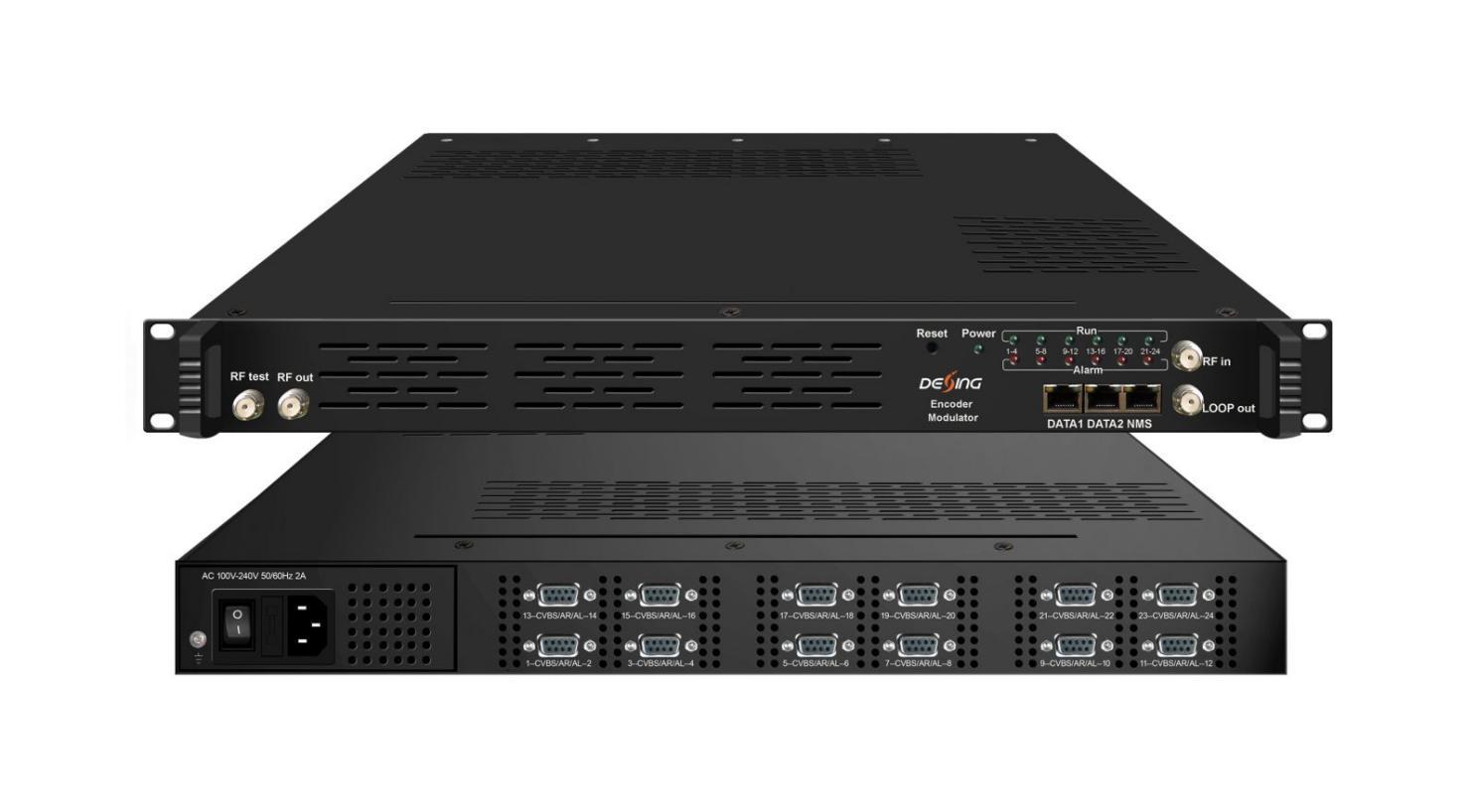

Der SD-Encodermodulator NDS3542HB ist ein professionelles, hochintegriertes Gerät, das Kodierung, Multiplexing, Scrambling und Modulation umfasst. Er unterstützt 8/12/16/24 CVBS-Eingänge, einen Tuner-Eingang und 128 IP-Eingänge über die Ports Data1 (GE) und Data2 (FE). Er unterstützt außerdem 4 DVB-C/T-HF-Ausgänge und 4 MPTS-Ausgänge. Dieses voll funktionsfähige Gerät ist ideal für kleine CATV-Headend-Systeme und eine intelligente Wahl für Hotel-TV-Systeme, Unterhaltungssysteme in Sportbars, Krankenhäusern, Wohnungen usw.
Hauptmerkmale
* 8/12/16/24 A/V-Eingänge mit MPEG-2, MPEG4 AVC/H.264-Kodierung
* 1 DVB-C/T/(T)/ISDBT/S/S2 (optional) Tuner-Eingang für Re-Mux
* 128 IP-Eingabe (Data1&Data2) über UDP- und RTP-Protokoll
* Unterstützt MPEG1 Layer 2, LC-AAC, HE-AAC Audiokodierung
* Unterstützt 4 MPTS IP (nur DATA1-Port)-Ausgabe über UDP- und RTP-Protokoll
* 4 DVB-C oder 4 DVB-T HF-Ausgänge
* Unterstützt PID-Neuzuordnung/genaue PCR-Anpassung/PSI/SI-Bearbeitung und -Einfügen

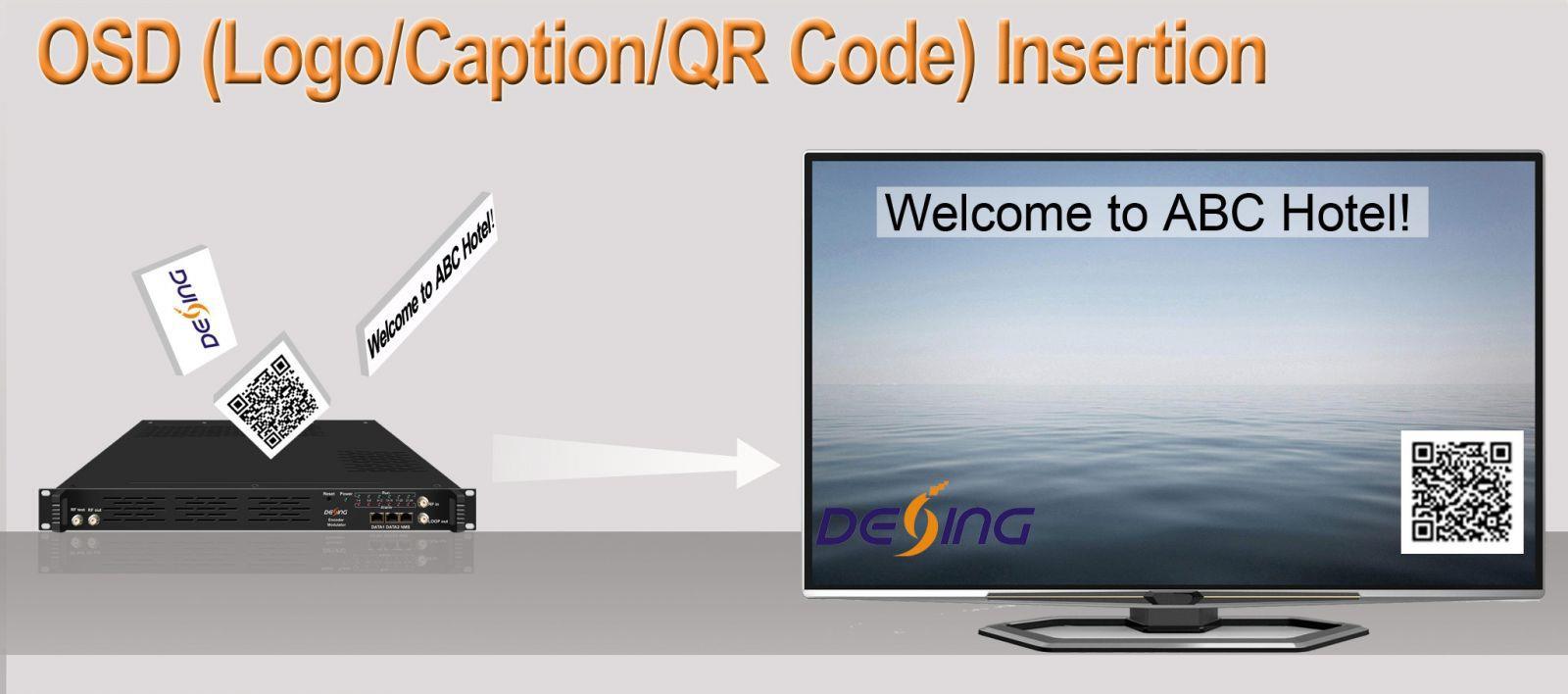

* Unterstützt Logo, QR-Code und Bildunterschriften
* Steuerung über Webmanagement und einfache Updates über das Web

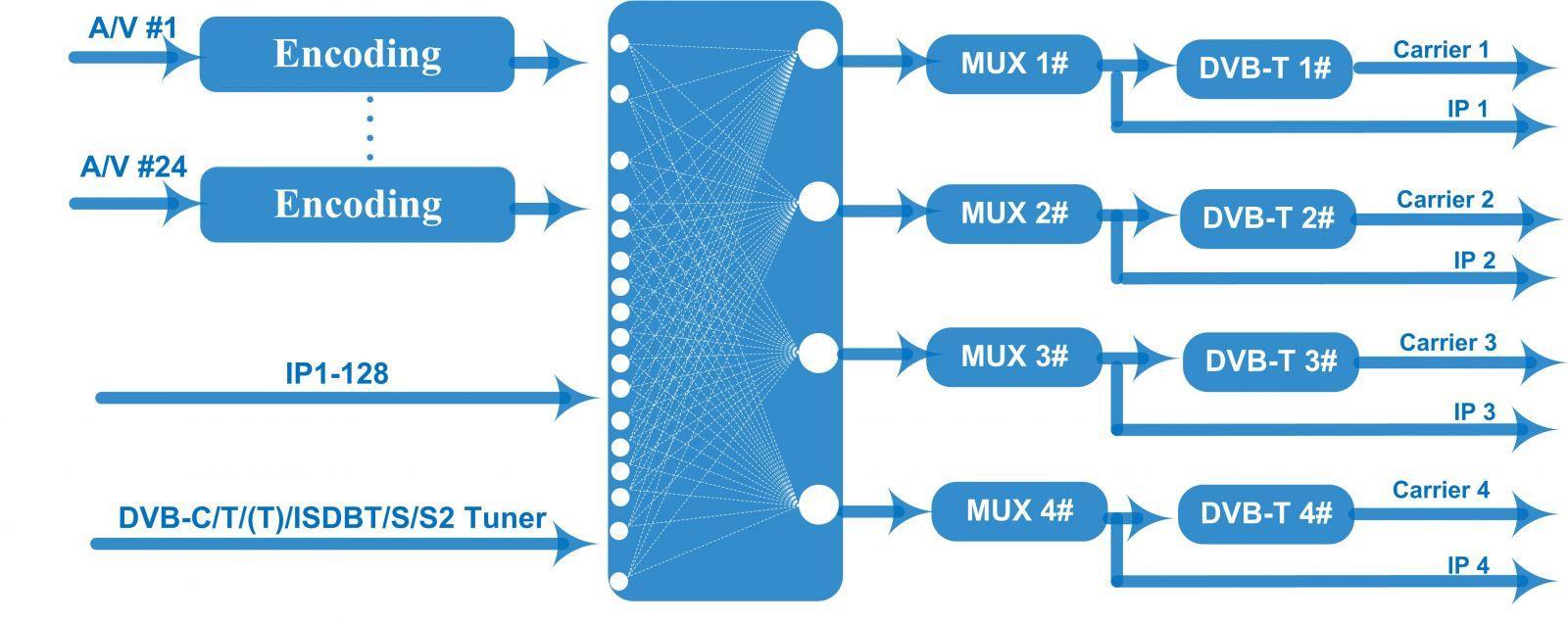

Prinzipdiagramm
Kontakt: Tomleequan E-Mail: sales@fmuser.com
DVB-C HF-Ausgang
DVB-T HF-Ausgang
Technische Daten
Eingang

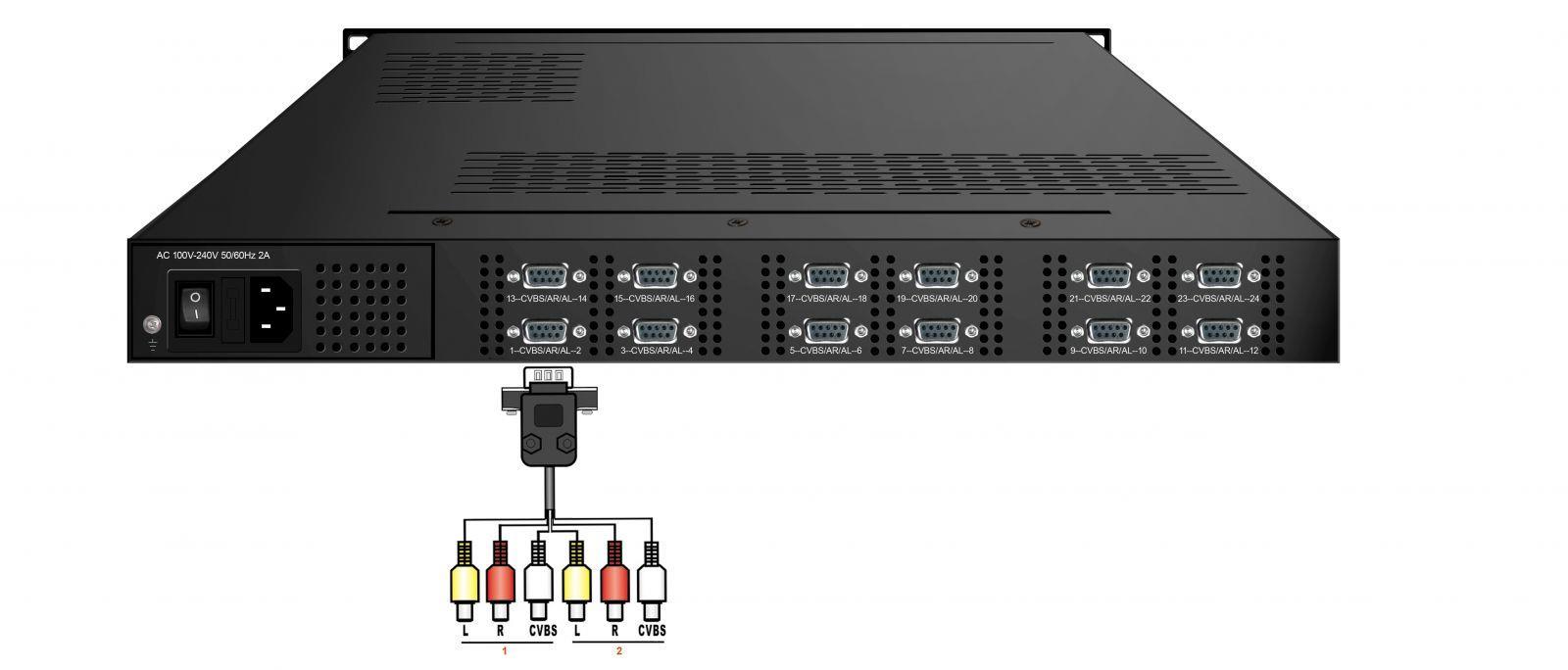

8/12/16/24 CVBS-Eingänge , Cinch-Schnittstelle , 1 DVB-C/T/(T)/ISDBT/S/S2 (optional) Tuner für Remux, F-Typ-Schnittstelle 128 IP-Eingang über UDP und RTP über DATA1 und DATA2, RJ45
720*576@50i
Auflösung
Video
720*480@60i
720*576/352*288/320*240/320*180/ 176*144/160*120/160*90@50Hz
720*480/352*288/320*240/320*180/ 176*144/160*120/160*90@60Hz
Codierung MPEG-2, MPEG4 AVC/H.264
Bitrate 0,5 bis 5 Mbit/s
Ratenkontrolle CBR/VBR
GOP-Struktur IPPP, IBPBP, IBBPB, IBBBP
Erweiterte Deinterlacing, Rauschunterdrückung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Vorbehandlung
Codierung
Audio
Multiplexen
Tomleequan
MPEG1 Schicht 2, LC-AAC, HE-AAC
Abtastrate 48 kHz
Bits pro Sample 32 Bit
Bitrate
Maximaler PID
Neuzuordnung
Funktion
Maximale
Verschlüsselung
(Nur für DVB-C RF-Ausgang)
Modulation
48 Kbit/s – 384 Kbit/s (jeder Kanal)
128 PID-Eingänge pro Kanal
PID-Neuzuordnung (automatisch oder manuell)
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Simulcrypt-CA 4
Standard EN300 429/ITU-T J.83A/B
Verbindung
Lokale/Remote-Verbindung
HF-Ausgang
Stream-Ausgabe
DVB-T
DVB-C
4*RF DVB-C-Ausgang (kombinierter Ausgang mit 4 Trägern)
Standard EN300 429/ITU-T J.83A/B
MER ≥40 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangspegel -25 ~ -1 dBm, 1 dBm-Schritte
Symbolrate 5,0 Msps ~ 7,0 Msps, 1-ksps-Schritt
Konstellation 16/32/64/128/256QAM
Konstellation J.83A J.83B 16/32/64/128/256QAM 64/256 QAM
Bandbreite 8M 6M
HF-Ausgang
4*RF DVB-T-Ausgang (kombinierter Ausgang mit 4 Trägern)
Standard EN300744
MER ≥42 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangspegel -28~ -3 dBm, 0,1 dBm-Schritte
FFT-Modus 2K, Konstellation QPSK, 16QAM, 64QAM
Bandbreite 6M, 7M, 8M
Schutzintervall 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
HF-Ausgang (F-Typ-Schnittstelle)
4 IP MPTS-Ausgabe über UDP/RTP durch Data1 (1000M Base-T Ethernet-Schnittstelle)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Systemfunktion
Verschiedenes
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Netzwerkmanagement (WEB)
Ethernet-Software-Upgrade
Abmessungen (B×L×H)
482 mm × 410 mm × 44 mm
Ungefähres Gewicht 8 kg
Umfeld
Stromversorgung
Bestellinformationen
NDS3542HB-8 (DVB-C HF-Ausgang )
NDS3542B-8 (DVB-T HF-Ausgang)
0–45 °C (Arbeit); -20–80 °C (Lagerung)
Wechselstrom 110 V ± 10 %, 50/60 Hz, Wechselstrom 220 V ± 10 %, 50/60 Hz
NDS3542HB-12 (DVB-C HF-Ausgang)
NDS3542HB-12 (DVB-T HF-Ausgang)
NDS3542HB-24 (DVB-C HF-Ausgang)
NDS3542HB-24 (DVB-T HF-Ausgang)
8 CVBS-Eingänge
12 CVBS-Eingänge
24 CVBS-Eingang
Scrambling-Funktion
