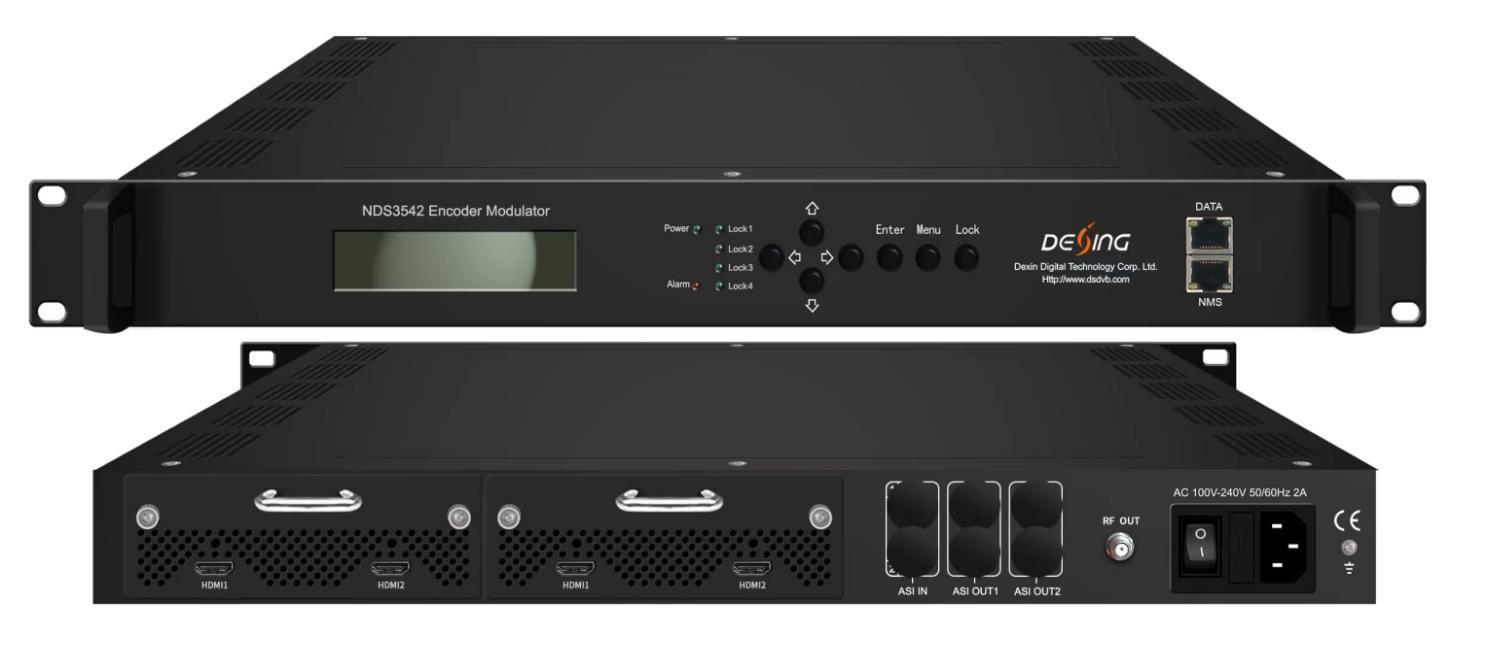

Encoder-Modulator der Serie NDS3542
Produktübersicht
Die Produkte der NDS3542-Serie sind All-in-One-Geräte von DEXIN, die Kodierung, Multiplexing und Modulation integrieren, um V/A-Signale in digitale HF-Ausgabe umzuwandeln. Sie verfügen über ein inneres Schubladen-Strukturdesign, das den Wechsel der Kodierungsmodule (HDMI/CVBS/SDI/YPbPr/…) nach Bedarf erheblich erleichtert. Um den unterschiedlichen Anforderungen der Kunden gerecht zu werden, ist NDS3542 optional auch mit 1 ASI-Eingang für Re-Mux und 2 ASI-Ausgangsports ausgestattet. MPTS- und SPTS-Ausgabe sind über den Gigabit-Datenport verfügbar.
Dank der verschiedenen verfügbaren Eingänge werden unsere Produkte der Serie NDS3542 häufig an öffentlichen Orten wie U-Bahnen, Markthallen, Theatern, Hotels, Resorts usw. für Werbung, Überwachung, Schulung und Ausbildung in Unternehmen, Schulen, auf Campusgeländen, in Krankenhäusern usw. eingesetzt.
Hauptmerkmale
HDMI/CVBS/SDI/YPbPr…-Eingänge (derzeit sind nur HDMI- und SDI-Karten verfügbar)
1*ASI-Eingang für Remux und 2 ASI-Ausgangsports (optional); MPEG2 HD/SD und MPEG4 AVC H.264 HD/SD-Videokodierung
MPEG4-AAC; MPEG2-AAC; MPEG1 Layer II und Dolby Digital AC3 2.0 Audiokodierung
Dialognormalisierung
Unterstützt CC (Closed Caption) für SDI-Board
Unterstützt den Kodierungsmodus mit geringer Verzögerung (SDI- und HDMI-Karte)
Unterstützt PSI/SI-Bearbeitung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Unterstützt PID-Neuzuordnung
Digitaler HF-Ausgang (DVB-C/T/ATSC/ISDB-T HF optional)
IP-Ausgang über den Gigabit-Datenport
LCN-Unterstützung (Logical Channel Number) – für den DVB-C/T/ISDB-T-Modulationsmodus
VCT (Virtual Channel Table)-Unterstützung – für den DVB-C/ATSC-Modulationsmodus
Modularer Aufbau, steckbare Kodiermodule
LCD-Display, Fernbedienung und Firmware
Webbasiertes NMS-Management; Updates über das Web
Niedrigste Kosten pro Kanal
Technische Spezifikationen

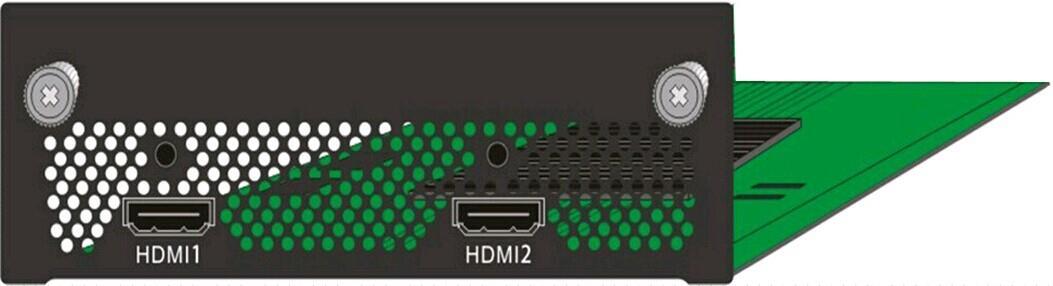

HDMI-Eingang
Eingang
HDMI*1 (das andere ist Backup)
Codierung MPEG2; MPEG4 AVC/H.264
Bitrate 1-19,5 Mbit/s
1920*1080_60P, 1920*1080_50P, (-nur für MPEG4 AVC/H.264)
Auflösung
1920*1080_60i, 1920*1080_50i,
Farbsättigu ng 4:2:0
Seitenverh ältnis 16:9,4:3
Codierung
Audio
MPEG1 Layer II; MPEG 2-AAC; MPEG 4-AAC und Dolby
Digital AC3 2.0
Abtastrate 48 kHz
Bitrate 64/96/128/
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

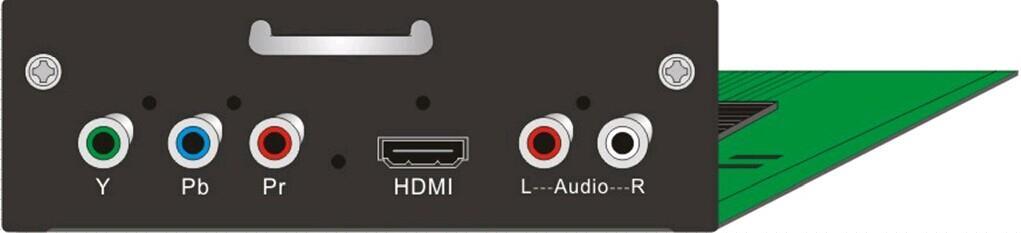

HDMI/YPbPr/CVBS 3-in-1-Eingang
Video (HDMI)
192/256/320 kbps
Codierung MPEG2; MPEG4 AVC/H.264
Eingang HDMI*1
Bitrate 1-19,5 Mbit/s
Auflösung 1920*1080_60P, 1920*1080_50P, -nur für MPEG4 AVC/H.264) 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P 720*480_60i, 720*576_50i
Geringe Verzögerun Normal, Modus 1,
(in Entwicklung)
Audio (HDMI)
Codierung MPEG2-AAC, MPEG4-AAC und Dolby Digital AC3 2.0
Eingang HDMI*1
Abtastrate 48 kHz
Bitrate 64/96/128/ 192/256/320 kbps
Codierung MPEG2; MPEG4 AVC/H.264
Video (YPbPr/ FBAS)
Eingang YPbPr*1 / FBAS *1
Bitrate 1-19,5 Mbit/s
Auflösung
FBAS: 720 x 576_50i (PAL); 720 x 480_60i (NTSC)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

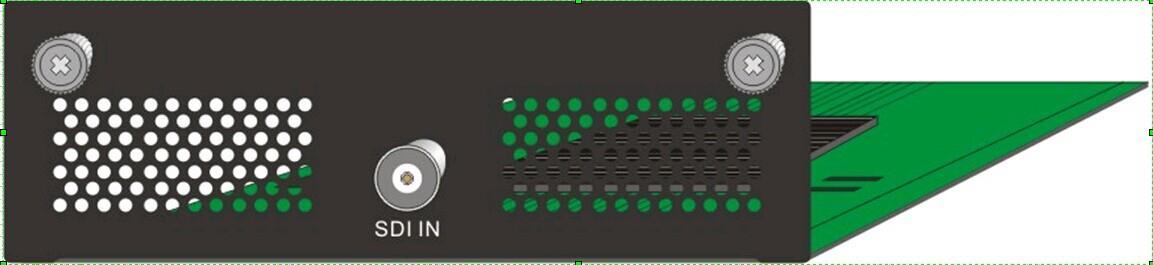

SDI-Eingang
YpbPr: 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P
Geringe Verzögerun g Normal, Modus 1, Modus 2
Farbsättigu ng 4:2:0
Seitenverh ältnis 16:9, 4:3
Audio (YPbPr/ FBAS) Codierung
MPEG1 Schicht II; MPEG2-AAC; MPEG4-AAC und Dolby Digital AC3 2.0
Schnittstell e 1*Stereo/2*Mono
Abtastrate 48 kHz
Bitrate 64/96/128/ 192/256/320 kbps
Codierung
MPEG2; MPEG4 AVC/H.26 4
Eingang SDI*1
Auflösung (-nur für MPEG4 AVC/H.26 4) 1920*108 0_60i, 1920*108
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
0_50i, 1280*720 _60p, 1280*720 _50P
720*480_ 60i, 720*576_ 50i
Geringe Verzögeru ng Normal, Modus 1, Modus 2
Farbsättig ung 4:2:0
Seitenver hältnis 16:9,4:3
Modulator-Sektion
DVB-T (Optio nal)
Au dio
Codierung
MPEG1 Schicht II, MPEG2-A AC, MPEG4-A AC und Dolby Digital AC3 2.0
Abtastrat e 48 kHz
Bitrate 64/96/128 / 192/256/3 20 kbps
Standard DVB-T COFDM
Bandbreite 6M, 7M, 8M
Konstellati on QPSK, 16QAM, 64QAM
Coderate 1/2, 2/3, 3/4, 5/6, 7/8.
Schutzinter vall 1/32, 1/16, 1/8, 1/4
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
DVB-C (Optio nal)
Übertragun gsmodus 2K, 4K, 8K
MER Ca. 40 dB
HF-Frequen z 50~960MHz, 1KHz Schritt
HF-Ausgan g 4*DVB-T Träger kombinierter Ausgang
HF-Ausgan gspegel -20 ~ -3dbm, 0,1db-Schritte
Standard J.83A (DVB-C), J.83B, J.83C
MER Ca. 40 dB
HF-Frequen z 50~960MHz, 1KHz Schritt
HF-Ausgan gspegel -20~ +3dbm, 0,1db Schritt
Symbolrate 3.000~9.000Msps einstellbar
HF-Ausgan g 4*DVB-C Träger kombinierter Ausgang
Konstellati on 16/32/64/12 8/256QAM
ATSC (Optio nal)
Bandbreite 8M
Standard ATSC A/53
HF-Frequen z 50–960 MHz, 1-kHz-Schritte.
HF-Ausgan g 4*ATSC-Träger kombinierter Ausgang
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Allgemein
ISDB-T (option al) (in Entwic klung)
HF-Ausgan gspegel -20~ +3dbm, 0,1db Schritt
Konstellati on 8VSB
Standard ARIB STD-B31
Bandbreite 6M
Konstellati on QPSK, 16QAM, 64QAM
Schutzinter vall 1/32, 1/16, 1/8, 1/4
Übertragun gsmodus 2K, 4K, 8K
MER Ca. 40 dB
HF-Frequen z 50~960MHz, 1KHz Schritt
HF-Ausgan g 1 * ISDBT
HF-Ausgan gspegel
-20~ +3dbm, 0,1db Schritt
Lokale
Schnittstell e LCD + Bedientasten
Fernverwal tung Web-NMS
2 ASI-Ausgänge (BNC-Typ, gleicher TS, gespiegelt als MPTS oder SPTS)
System
Ausströme n
DVB-C/-T/ATSC: IP (4 MPTS & 2 SPTS)
Ausgang über UDP, RTP/RTSP (4 RF-Träger Ausgang)
ISDBT: IP (1 MPTS und 2 SPTS)
Ausgang über UDP, RTP/RTSP (1 RF-Träger Ausgang)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Physika lische Spezifi kation
DATA-Ansc hluss 1000M
NMS-Schnit tstelle RJ45, 100 M
Sprache Englisch
Stromverso rgung 100–240 V
Wechselstrom, 50/60 Hz
Maße 482*242*44 mm
Betriebste mperatur 0~45℃

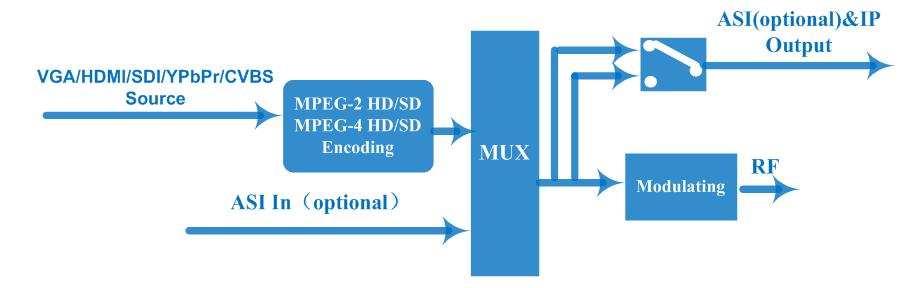

Prinzipdiagramm

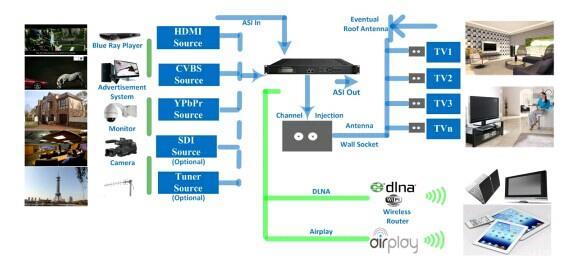

Typische Anwendungen
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Über uns
FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme und die Integration von IPTV-Systemen in Hotels spezialisiertes Unternehmen. Das Unternehmen wurde 2009 gegründet und hat über 180 Länder weltweit bedient. Mehr als 20.000 Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern.
