Produktübersicht

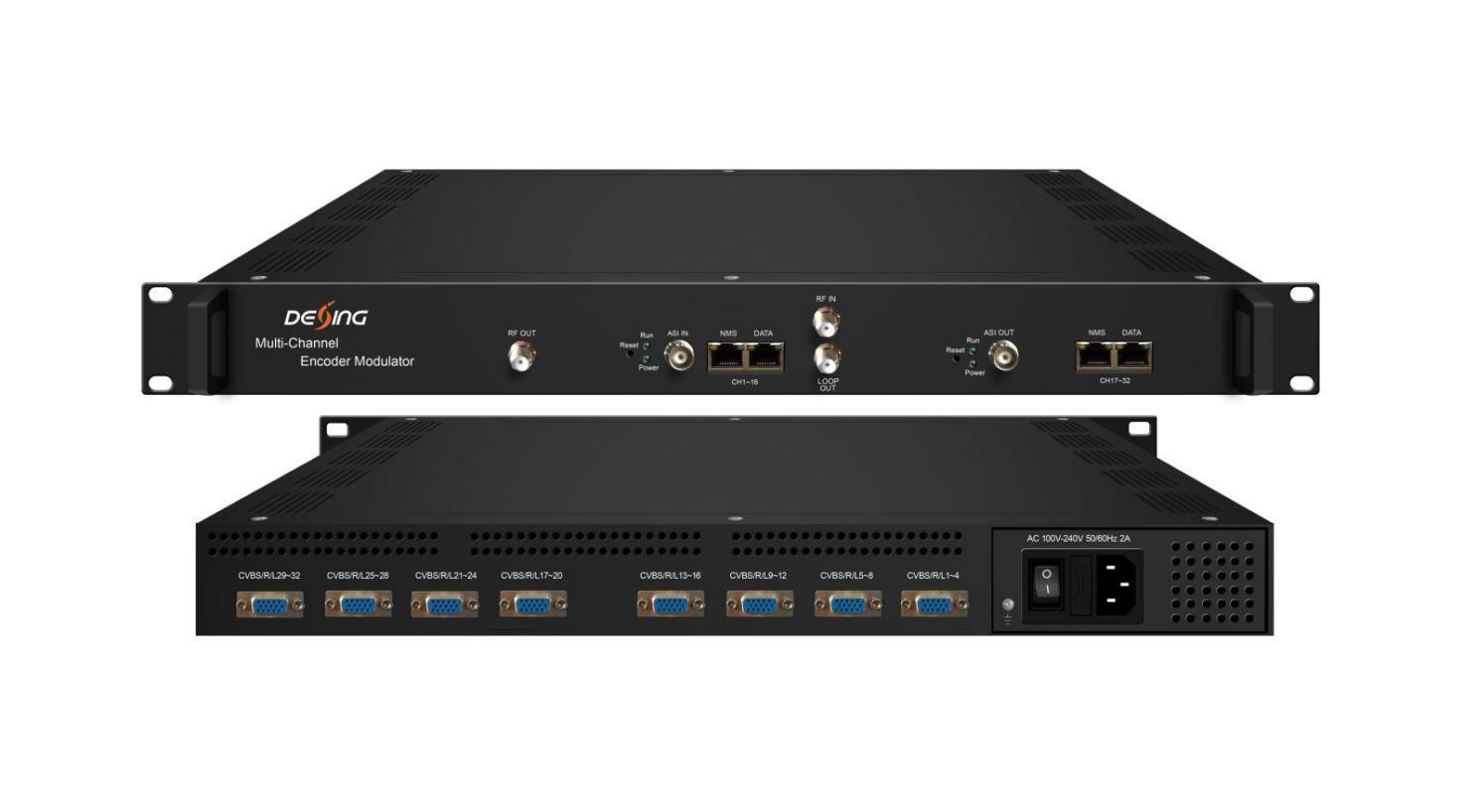

DEXIN DX3532SA ist ein Mehrkanal-Encoder-Modulator. Er integriert Kodierungs-, Multiplexing- und Modulationsfunktionen in einem Standard-1U-Gehäuse. Unterstützt 1 Kodierungs-Modulationsmodul und 1 Kodierungsmodul, und beide Module akzeptieren analoge CVBS-Eingänge. Nach dem Multiplexen der 16 kodierten TS (17~32 Kanäle) zum Kodierungs-Modulationsmodul über 1 ASI-Port und 1 IP-Port mit einem MPTS und anschließender Generierung von 8 MPTS-Ausgaben über den Datenport. DX3532SA unterstützt außerdem 1 DVB-C-Tuner-Eingang, 1 ASI- und 256 IP-Eingang sowie 8 nicht benachbarte Trägerausgänge über die HF-Ausgangsschnittstelle und den Datenport-Ausgang. Das Gerät zeichnet sich außerdem durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus. Es ist sehr gut an DTV-Übertragungssysteme der neuen Generation anpassbar.
Hauptmerkmale
* Kodierungs- + Kodierungsmodulmodule in einem Gehäuse
* 32CVBS-Eingang mit MPEG4 AVC/H.264 Videokodierung
* 1 DVB-C-Tuner-Eingang und 1 ASI-Eingang für Re-Mux
* 256 IP-Eingabe über UDP und RTP
* Unterstützt MPEG1 Layer II Audio-Kodierung und unterstützt die Anpassung der Audioverstärkung
* Unterstützt PID-Neuzuordnung/genaue PCR-Anpassung/PSI/SI-Bearbeitung und -Einfügen
* Unterstützt 8*Mux-SCR-DVBC-Ausgang/8*Mux-DVBT-Ausgang
* Unterstützt 8 MPTS IP-Ausgabe über UDP und RTP

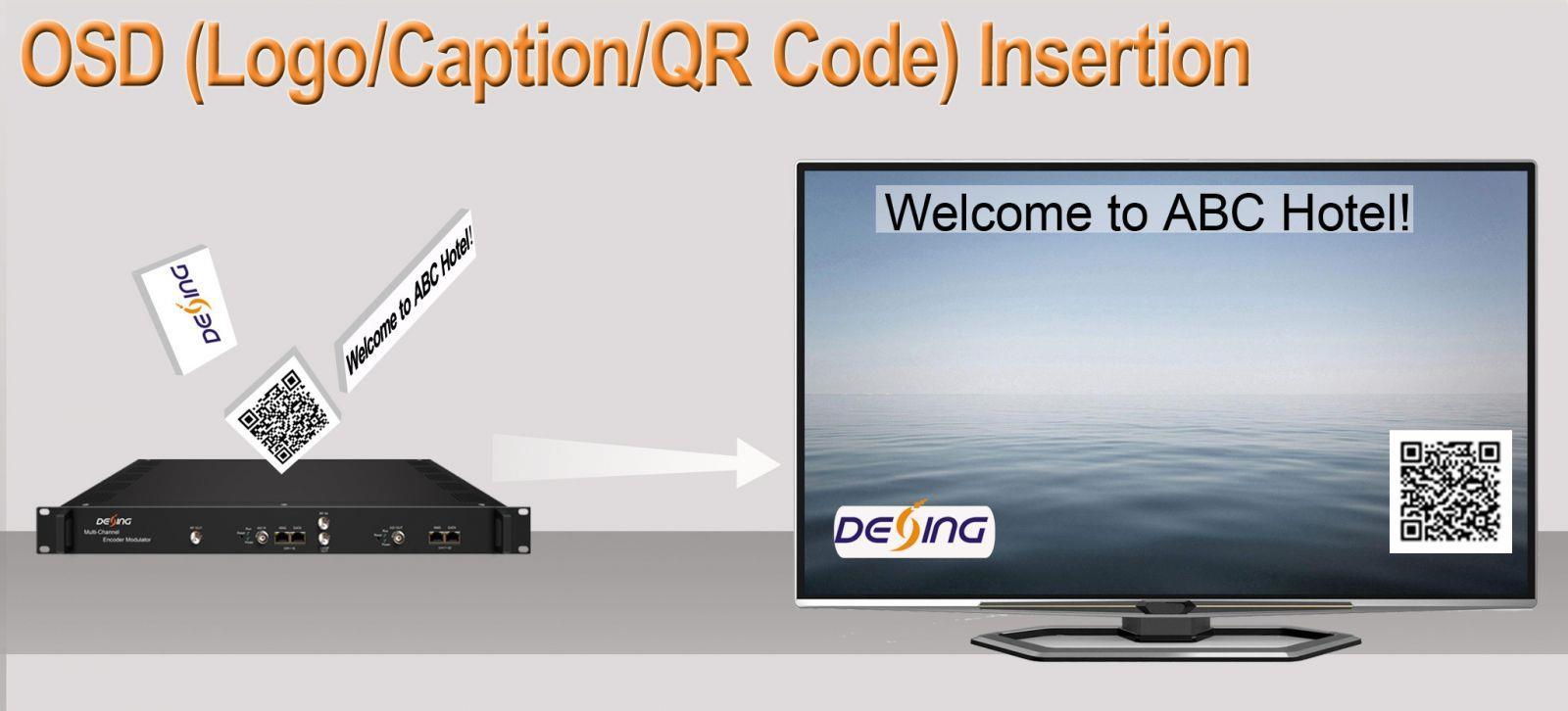

* Unterstützt das Einfügen von Logos, Beschriftungen und QR-Codes (Unterstützte Sprachen: 中文, English,
ةيبرعلا, ไไไ, für weitere Sprachen wenden Sie sich bitte an uns…)
* Unterstützt Null-PKT-Filter
* Echtzeitüberwachung der effektiven Ausgabebitrate der Kodierung
* Steuerung über Webmanagement und einfache Updates über das Web
Prinzipdiagramm
Kontakt: Tomleequan E-Mail: sales@fmuser.com

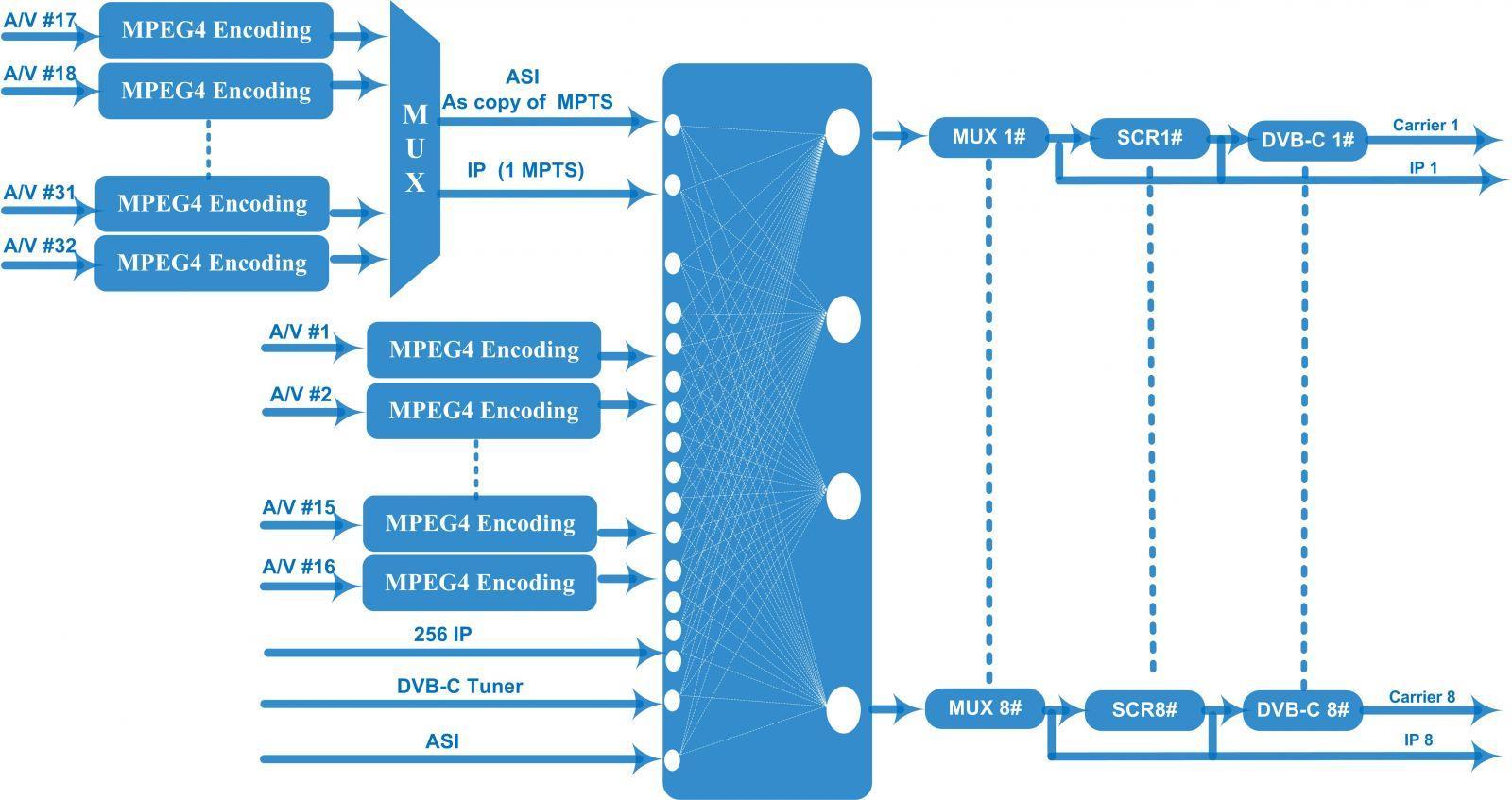

DVB-C HF-Ausgang
Technische Daten
Eingang

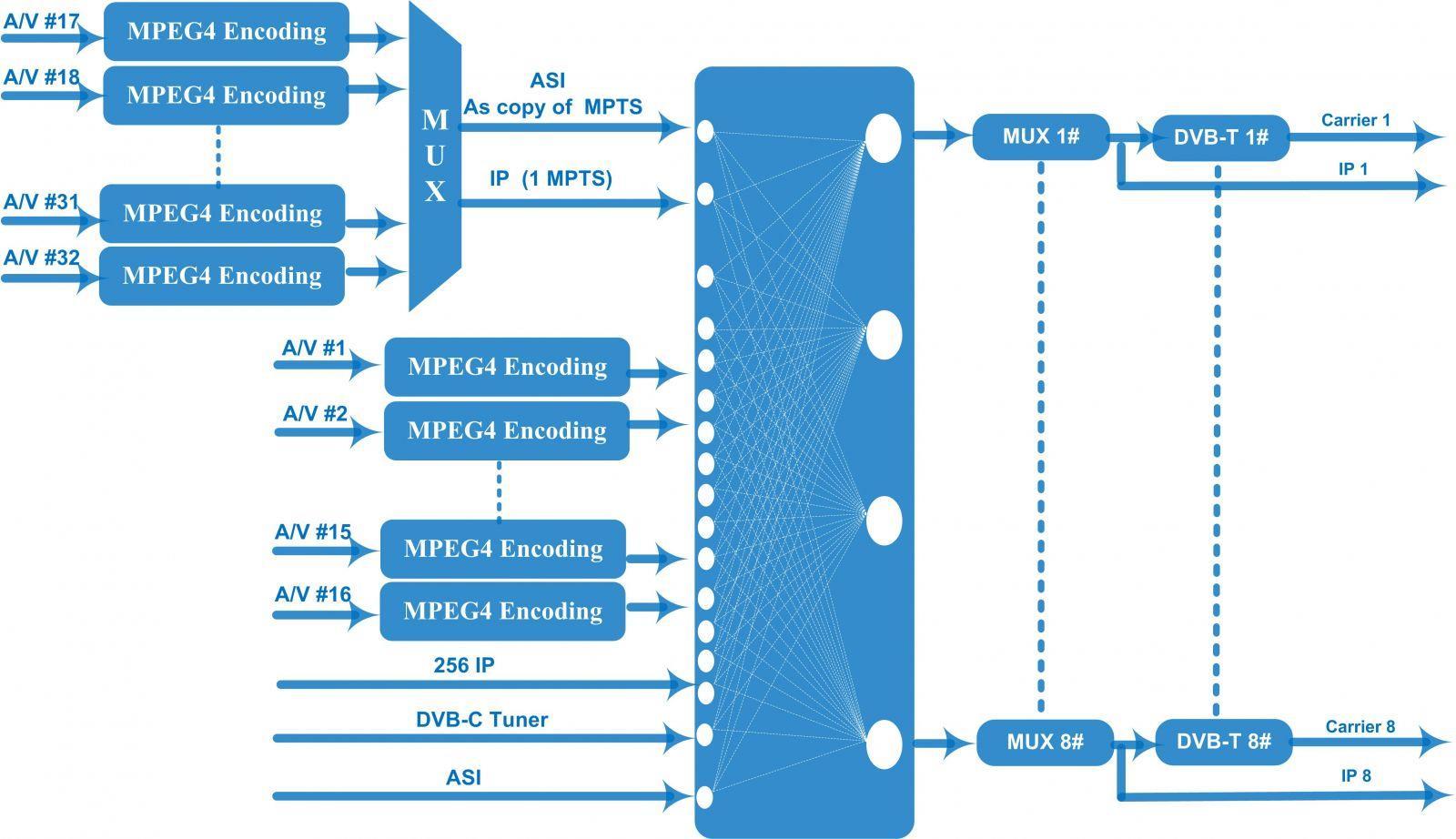

DVB-T HF-Ausgang

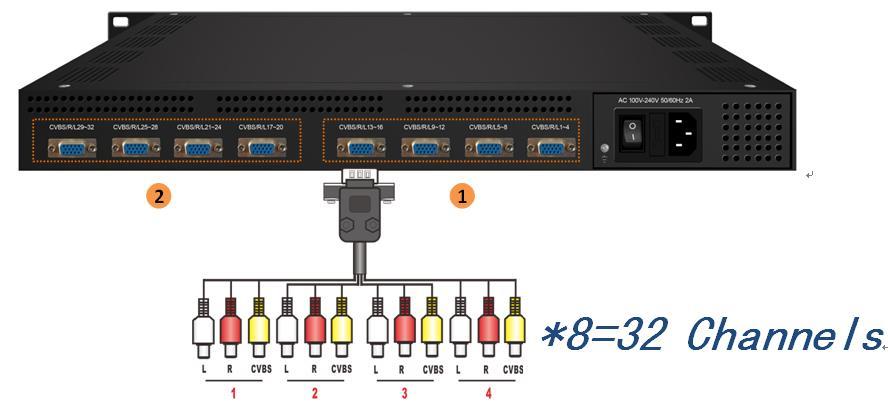

32 CVBS-Eingänge, DB15-auf-Cinch-Schnittstelle
1ASI-Eingangsport
256 IP (100/1000M)-Eingabe über UDP- und RTP-Protokoll
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
1 DVB-C-Tuner-Eingang
Auflösung
Codierung
Video
720×576i (PAL-B, D, G, H, I), 720×480i (NTSC-M, J)
MPEG4 AVC/H.264 (HP/MP/BP)
Bitrate 1 Mbit/s bis 5 Mbit/s pro Kanal
Ratenkontrolle CBR/VBR
GOP-Struktur IPP (P-Rahmen ist einstellbar)
Codierung
Audio
MPEG-1 Schicht 2
Abtastrate 48 kHz
Auflösung 24 Bit
Audioverstärkung 0-255 einstellbar
Bitrate 64/128/192/224/256/320/384 Kbit/s pro Kanal
QAM-Kanal: Ausgang für 8 nicht benachbarte Träger (maximale Bandbreite 192 MHz)
Norm: EN300 429/ITU-T J.83A/B MER: ≥40dB
HF-Frequenz: 50 ~ 960 MHz, 1-kHz-Schritte
Modulation
DVB-C
Durcheinander
Parameter
DVB-T
HF-Ausgangspegel: -20~+3dBm (87~110 dBµV), 0,1-dB-Schritte
Symbolrate: 5,0 Msps ~ 7,0 Msps, 1-ksps-Schritt J.83A J.83B
Konstellation 16/32/64/128/256QAM 64/256 QAM
Bandbreite 8M 6M
Standard EN300744
FFT-Modus 2K, 4K, 8K
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8 MER ≥40 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang
8*COFDM DVB-T nicht-benachbarte Träger-Ausgänge (maximale Bandbreite 192 MHz)
HF-Ausgangspegel-20~+3 dBm (87~110 dBµV), 0,1-dB-Schritte
Max Simulscrypt CA 4
Standard-Scramble ETR289, ETSI 101 197, ETSI 103 197 Verbindung Lokale/Remote-Verbindung
Stream-Ausgabe IP (8*MPTS)-Ausgabe über UDP und RTP, 100/1000 Base-T Ethernet-Schnittstelle
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Systemfunktion
Verschiedenes
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
(Multicast/Unicast)
Netzwerkmanagement (WEB)
Ethernet-Software-Upgrade
Abmessungen (B×L×H)
Umfeld
Stromversorgung
482 mm × 328 mm × 44 mm
0–45 °C (Arbeit); -20–80 °C (Lagerung)
Wechselstrom 110 V ± 10 %, 50/60 Hz, Wechselstrom 220 V ± 10 %, 50/60 Hz
