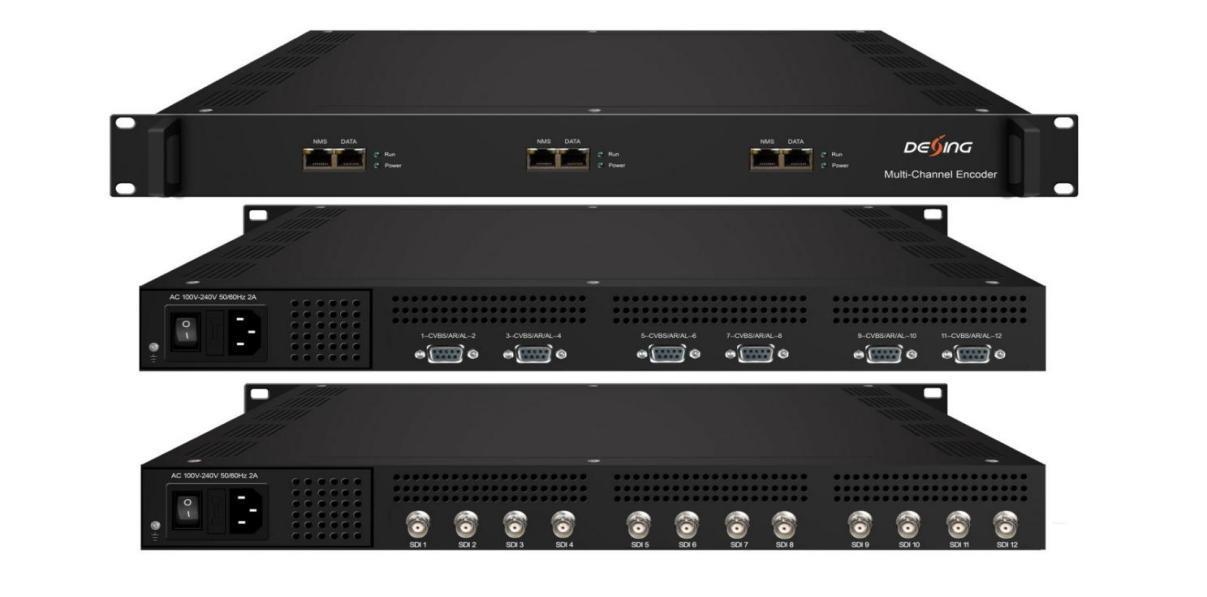

Der Mehrkanal-Encoder DEXIN DX3214B ist unser neuestes professionelles SD-Audio- und Video-Encoding- und Multiplexing-Gerät mit leistungsstarker Funktionalität. Er ist mit einem 4/8/12 CVBS- oder SDI-Kanaleingang ausgestattet, der MPEG-2, MPEG4 AVC/H.264 unterstützt. Er kann die codierten TS multiplexen, um IP-Ausgabe über den GE-Ausgabeport zu generieren. Er verwendet die Steckplatzstruktur mit einem Gerät, das maximal 3 DX214B-Encodermodule unterstützt. Jedes Modul kann eigenständig arbeiten. Zusammenfassend lässt sich sagen, dass dieses Gerät aufgrund seiner hohen Integration und seines kostengünstigen Designs in einer Vielzahl von digitalen Verteilungssystemen wie CATV-Digital-Headend und terrestrischem Digitalfernsehen usw. weit verbreitet ist.
Hauptmerkmale
* Modulares Design, 1U-Gehäuse unterstützt bis zu 3 Module
* 4/8/12×CVBS- oder SDI-Videoeingänge mit MPEG-2- und MPEG4-AVC/H.264-Videokodierung
* Unterstützt PAL- und NTSC-SD-Videoformate (nur für CVBS-Eingang)
* Unterstützt MPEG1 Layer 2, LC-AAC, HE-AAC und unterstützt die Anpassung der Audioverstärkung
* Unterstützt IP-Ausgabe über UDP und RTP/RTSP
* unterstützt Null-PKT-Filter

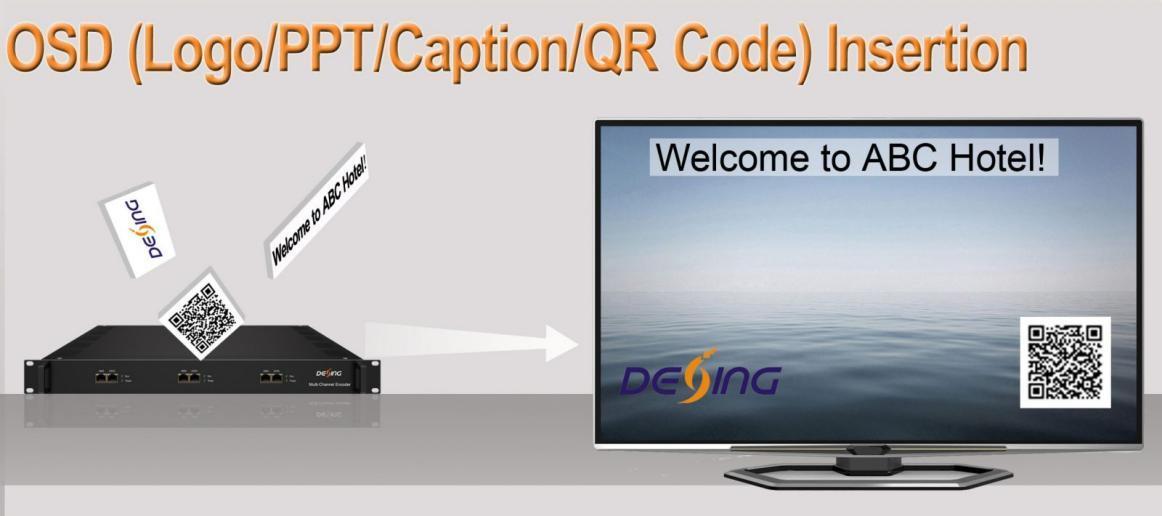

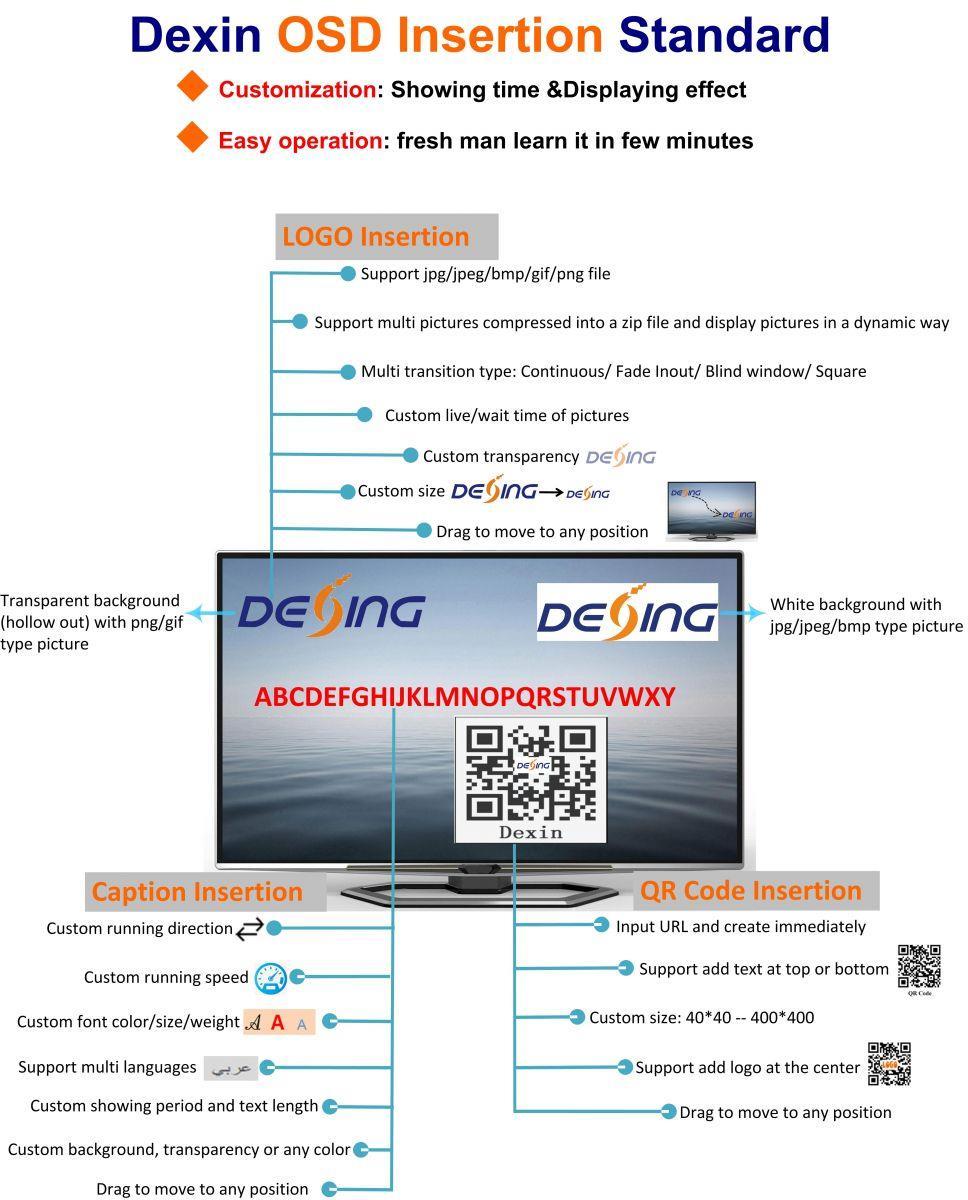

* Unterstützt das Einfügen von Logos, Beschriftungen und QR-Codes (Unterstützte Sprachen: 中文, English, ودرا, für weitere Sprachen wenden Sie sich bitte an uns…)
* Steuerung über Webmanagement und einfache Updates über das Web

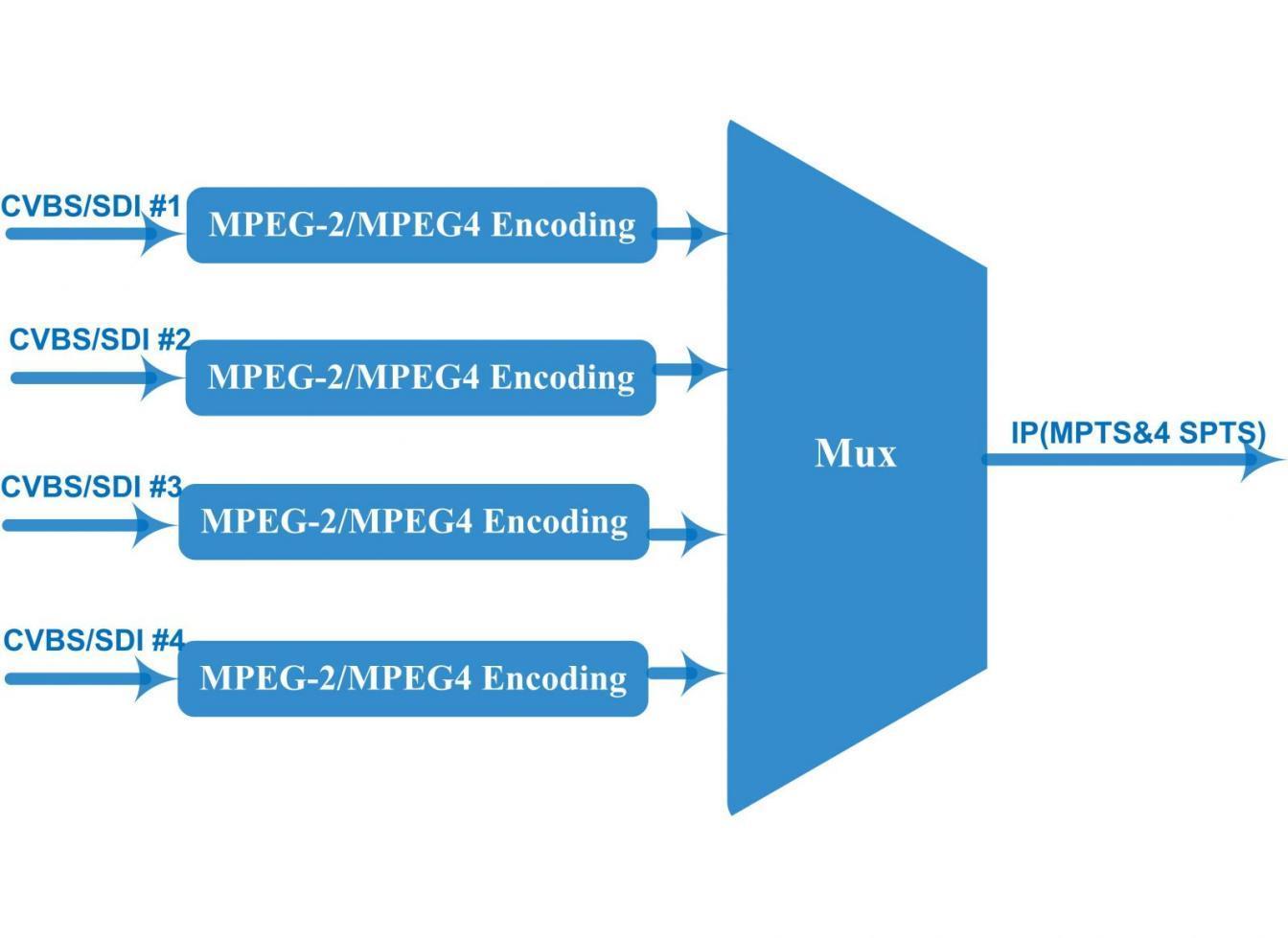

Prinzipdiagramm (pro Tochtermodul)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Technische Spezifikation
Eingang

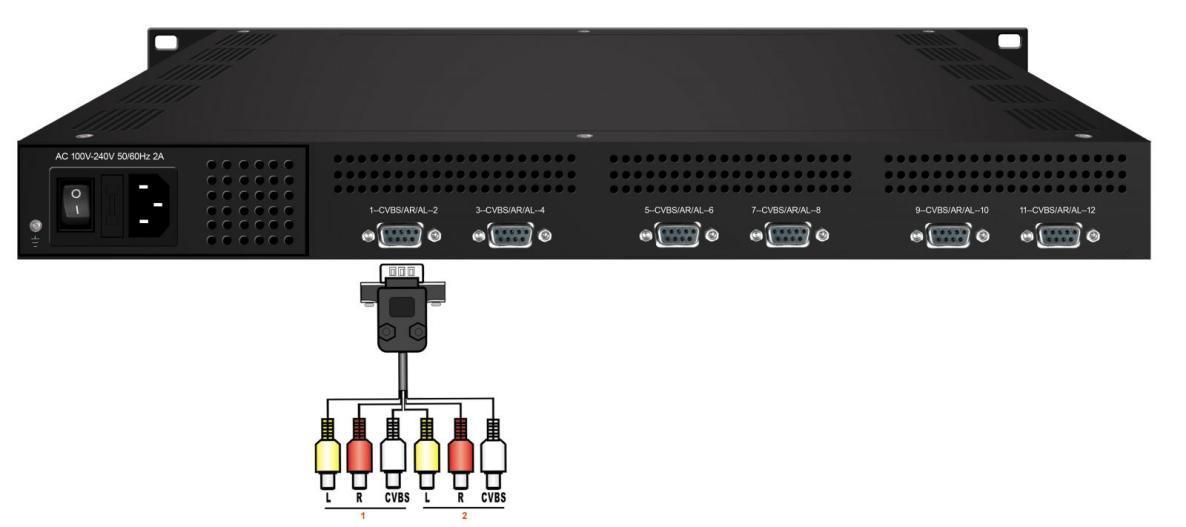

4/8/12 CVBS-Eingang, DB15-auf-Cinch-Schnittstelle OptionⅠ
4/8/12 SDI-Eingang, BNC-Schnittstelle OptionⅡ
Eingang Ausgabe
720*576 @50i
Auflösung
Video
Audio
Stream-Ausgabe
720*480 @60i
720*576/352*288/320*240/320*180/176*144 /160*120/160*90@50Hz
720*480/352*288/320*240/320*180/176*144 /160*120/160*90@60Hz
Kodierungsformat MPEG-2, MPEG4 AVC/H.264
Bitrate 0,5 bis 5 Mbit/s
Ratenkontrolle CBR/VBR
GOP-Struktur IPPP, IBPBP, IBBPB, IBBBP
Seitenverhältnis 4:3, 16:9
Kodierungsformat MPEG1 Schicht 2, LC-AAC, HE-AAC
Abtastrate 48 kHz
Bits pro Sample 32 Bit
Audioverstärkung -20~+12 einstellbar
Bitrate 48 Kbit/s – 384 Kbit/s (jeder Kanal)
IP (1*MPTS und 4*SPTS)-Ausgabe über UDP und RTP/RTSP (Unicast/Multicast) pro Modul, 100M/1000M Selbstanpassung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Systemfunktion
Verschiedenes
Kontakt: Tomleequan E-Mail:
Netzwerkmanagement (WEB)
Chinesische und englische Sprache
Ethernet-Software-Upgrade
Abmessungen (B×L×H) 482 mm × 328 mm × 44 mm
Umfeld
Stromversorgung
Technischer Vergleich
0–45 °C (Arbeit); -20–80 °C (Lagerung)
Wechselstrom 110 V ± 10 %, 50/60 Hz, Wechselstrom 220 V ± 10 %, 50/60 Hz
NDS3228A
Chipsatz Magnum Magnum
8× FBAS, BNC
Eingangsschnittstelle
8×SD-SDI-Eingang mit eingebettetem Audio
0,25–15 Mbit/s für H.264-Kodierung
Bitrate
0,5–15 Mbit/s für MPEG-2-Kodierung
DX3214B-4/8/12
4/8/12× CVBS Optional, Cinch-Schnittstelle
4/8/12×SD-SDI, BNC-Schnittstelle (Modulares Design, wobei jedes Modul 4 Kanäle unterstützt, ein Gehäuse unterstützt bis zu 3 Module)
0,5–5 Mbit/s für H.264- und MPEG-2-Kodierung
ASI In&Mux 1 ASI IN N / A
ASI-Ausgabe 2*ASI gespiegelter Ausgang N / A
8 SPTS oder 1 MPTS Ausgang über UDP (Unicast / Multicast)
4 SPTS- und 1 MPTS-Ausgang über UDP und RTP/RTSP für jedes Modul (Unicast/Multicast)
IP-Ausgabe
10/100Base-T-Ethernet-Schnittstel le * 1
ein Datenport für alle Kanäle
OSD-Einblendung N / A
Webbasiertes NMS
SNMP (optional)
Betrieb
Frontplatte mit LCD + Tastatur
Steuerungsmodus Ein NMS-Port für alle Kanäle
1000 Base-T Ethernet-Schnittstelle*1/2/3
ein Datenport für ein Modul (4 Kanäle)
Unterstützt das Einfügen von Logos/Beschriftungen/QR-Codes
Webbasiertes NMS
Ein NMS-Port für jedes Modul (4 Kanäle)
