G, H, L, K1 и L.
A2 Stereo: Известная как
Поддержка стандарта
32 (или 16/48/64) стандартных телевизионных
(или 16/48/64) несмежных или смежных
Другие ключевые особенности
Поддержка преобразования 32 (или 16/48/64) IP-каналов (или 4 HDMI/AV+28 IP-каналов, или 8 HDMI/AV+24 IP-каналов) в аналоговый RF-выход
Поддержка CC/Субтитров/Телетекста
Поддержка дескремблирования BISS
Поддержка изменения информации о программе, выбор нескольких аудиофайлов l
2 (или 4) порта GE для входа IP MPTS/SPTS, макс. 840 Мбит/с для каждого входа GE
Поддержка декодирования HEVC/H.265, H.264/AVC, MPEG-2 TS
32 (или 16/48/64) стандартных телевизионных программ PAL или NTSC или SECAM выводятся через 32 (или 16/48/64) несмежных или смежных несущих в пределах 400 МГц
Резервный источник питания для опции
Компактный корпус, экономия на перевозке грузов
Поддержка управления сетью через Интернет
Технические характеристики Вход
Интерфейс/скорость
32 (или 16/48/64) IP (или 4 HDMI/AV+28 IP, или 8 HDMI/AV+24 IP) входа 2/4 порта GE (макс. 64 входа IP) Макс. 840 Мбит/с для каждого входа GE
Транслировать UDP, UDP/RTP, 1-7 пакетов (SPTS/MPTS)
Транспортный протокол UDP/RTP, одноадресная и многоадресная передача, IGMP V2/V3
Длина пакета
Видео
Аудио
Расшифровка
Параметры
Аудиоканал
188 / 204 байта
HEVC/H.265, H.264/AVC, MPEG-2
MPEG-1/2 Layer 1/2, (HE-)AAC
Моно Л, Моно П, Моно Л+П
Двойное моно A2 (левый, правый), стерео A2
Двойное моно NICAM (левый, правый), стерео NICAM (Примечание: при применении двойного звука одна телепрограмма с двойным звуком будет занимать 2 частоты, что означает, что общее количество выходных каналов соответственно уменьшится.)
Данные CC, Телетекст, Субтитры, Субтитры DVB
HEVC/H.265:
1080@60P, 1080@60I, 1080@50P, 1080@50I, 720@60P, 720@50P
H.264/AVC:
Резолюции
Модуляция Параметры
1080@60I, 1080@50P, 1080@50I, 1080@30P, 1080@25P, 720@60P, 720@50P, 576@50I, 480@60I
MPEG2: 1080@60I, 1080@50I, 720@60P, 720@50P, 576@50I, 480@60I
Соотношение сторон 4:3
Количество каналов
32 (или 16/48/64) несмежных или смежных
выходных несущих
Соединители 75 Ом, F-разъем
Диапазон частот 43,25 – 951,252 МГц
Выходная пропускная способность 400МГц
Уровень выходного сигнала -5 ~ 2 дБм (102 ~ 109 дБмкВ)
Возврат потерь ≥ 14 дБ
Распределение
паразитных частот. ≥ 60 дБ
Остаточная точность несущей 1% стандарт телевидения
Б/Г/Д/К/М/Н/И, NTSC M, SECAM
Соотношение видеосигнала и шума ≥ 60 дБ
Сетевой
интерфейс
Управление 1 x 100 Base-T Ethernet (RJ 45)
Данные 2 x 1000 Base-T Ethernet (RJ 45)
Разрешение выходного изображения
Другие
экранное меню
Регулировка выходной
480i/576i
Логотип: JPG, BMP, PNG
Подпись: поддержка нескольких языков, настраиваемое направление и скорость прокрутки
громкости 0 - 100 %
Демиссия
Общий
483 мм×330 мм×44,5 мм (1U)
483мм×330мм×88мм (2U)
Температура 0~45℃(эксплуатация), -20~80℃(хранение)
Источник питания
Руководство по заказу
Параметры Конфигурация
Переменный ток 100 В ±10%, переменный ток 220 В ±10%, 50/60 Гц
Резервный источник питания (опционально)
Вариант 1 16 или 32 IP-входа, 16 или 32
Вариант 2 4 входа HDMI+28 IP, 32 выхода аналоговых каналов
Вариант 3 8 входов HDMI+24 IP, 32 выхода аналоговых каналов
Вариант 4 4 входа AV+28 IP, 32 выхода аналоговых каналов
Вариант 5 8 AV+24 IP входов, 32 аналоговых выхода канала
Вариант 6 48 или 64 IP-входа, 48 или 64 аналоговых выходных канала

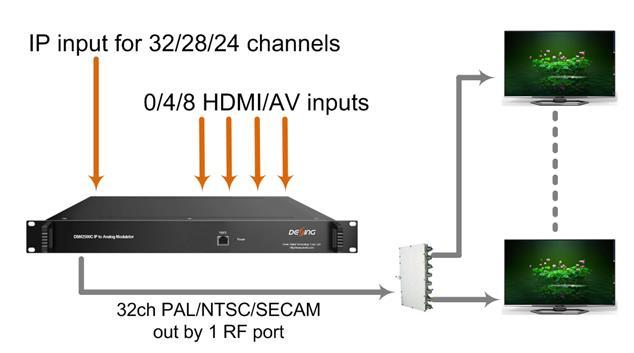

Иллюстрация построения системы
