ASI (как
* Поддержка ввода и вывода IP с GE1 и GE2
* Поддержка веб-управления, обновление через веб
Технические характеристики 4 Модуль кодирования CVBS/SDI (DX214B)
Технические характеристики модуля:
Вход: 4 CVBS (DB9 на RCA) или 4 SDI (BNC)
Выход: 1MPTS и 4 SPTS выход через UDP/RTP, одноадресная и многоадресная передача
Кодирование видео: Формат видео: MPEG-2, MPEG4 AVC/H.264
Формат изображения: PAL, NTSC SD сигнал (только для входа CVBS)
Разрешение:
Вход: 720*576 @50i
Выход: 720*576/352*288/320*240/320*180/176*144/160*120/160*90@50Гц
Вход: 720*480 @60i
Выход: 720*480/352*288/320*240/320*180/176*144/160*120/160*90@60Гц
Управление скоростью: CBR/VBR
Структура Республиканской партии: IPPP, IBPBP, IBBPB, IBBBP
Битрейт видео: 0,5~5 Мбит/с
Кодирование аудио:
Формат аудио: MPEG1 Audio Layer 2, LC-AAC, HE-AAC
Частота дискретизации: 48 кГц Бит на выборку: 32 бита
Скорость передачи данных: 48-384 Кбит/с на каждый канал Поддержка логотипа, подписи, вставки QR-кода
4 Модуль кодирования HDMI/SDI (DX224V)
Технические характеристики модуля:
Вход: 4×SDI/HDMI (1.4) входа, HDCP 1.4
Выход: 1 MPTS и максимум 4 SPTS выхода по UDP/RTP/RTSP
Кодирование видео:
Формат видео: HEVC/H.265 и MPEG 4 AVC/H.264
Разрешение:
HDMI-выход: 3840×2160_30П, 3840×2160_29,97П;
(Кодирование 2 каналов на модуль для H.265 и кодирование 1 канала для H.264)
1920×1080_60P, 1920×1080_59.94P, 1920×1080_50P;
(Кодирование 4 каналов на модуль для H.265 и кодирование 2 каналов для H.264)
1280×720_60P, 1280×720_59.94P, 1280×720_50P
(Кодирование 4 каналов на модуль для H.264 и H.265)
СОИ:
1920×1080_60P, 1920×1080_59.94P, 1920×1080_50P;
(Кодирование 4 каналов на модуль для H.265 и кодирование 2 каналов для H.264)
1280×720_60P, 1280×720_59.94P, 1280×720_50P
(Кодирование 4 каналов на модуль для H.264 и H.265)
Вход: 1920×1080_60i, 1920×1080_59.94i, 1920×1080_50i
Выход: 1920×1080_60P, 1920×1080_59.94P, 1920×1080_50P
(Кодирование 4 каналов на модуль для H.265 и кодирование 2 каналов для H.264)
Цветность: 4:2:0 Скорость передачи данных: 0,5–20 Мбит/с (каждый канал)
Управление ставкой: CBR/VBR Структура GOP: IBBP, IPPP
Кодирование аудио: Формат аудио: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Частота дискретизации: 48 кГц Скорость передачи данных (каждый канал):
48 Кбит/с~384 Кбит/с (MPEG-1 Layer 2 и LC-AAC)
24 Кбит/с~128 Кбит/с (HE-AAC)
18 Кбит/с~56 Кбит/с (HE-AAC V2)
Усиление звука: 0~255

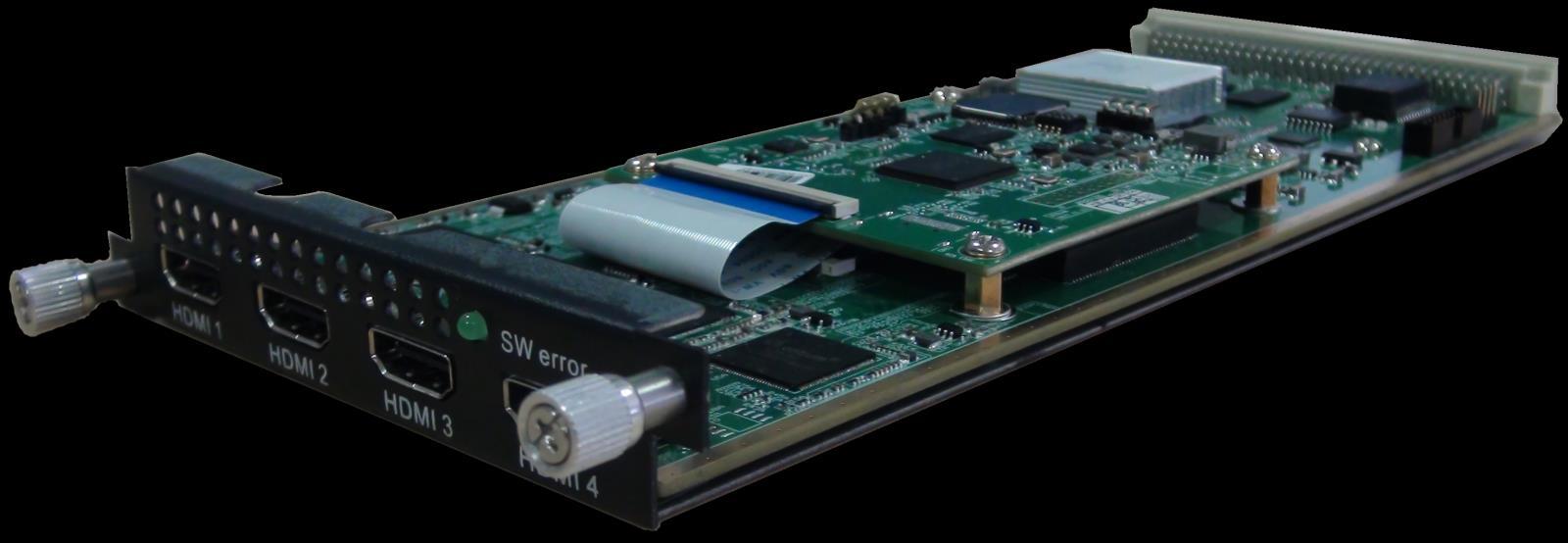

Модуль кодирования 4 HDMI (DX224H/HV)
Технические характеристики модуля:
Вход: 4×HDMI (1.4) входа, HDCP 1.4
Выход: 1 MPTS и 4 SPTS выход через UDP/RTP/RTSP; выход IPv4, IPv6
Кодирование видео:
Формат видео: HEVC/H.265 и MPEG 4 AVC/H.264 DX 224H HEVC/H.265 DX224HV
Разрешение:
1920×1080_60P, 1920×1080_59.94P, 1920×1080_50P; 1280×720_60P, 1280×720_59.94P, 1280×720_50P
Вход: 1920×1080_60i, 1920×1080_59.94i, 1920×1080_50i
Выход: 1920×1080_60P, 1920×1080_59.94P, 1920×1080_50P
Цветность: 4:2:0 Скорость передачи данных (каждый канал): 0,5–20 Мбит/с (H.265)
4 Мбит/с~20 Мбит/с (H.264)
Управление ставкой: CBR/VBR Структура GOP: IBBP, IPPP
Кодирование аудио: Формат аудио: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Частота дискретизации: 48 кГц
Скорость передачи данных (каждый канал):
48 Кбит/с~384 Кбит/с (MPEG-1 Layer 2 и LC-AAC)
24 Кбит/с~128 Кбит/с (HE-AAC)
18 Кбит/с~56 Кбит/с (HE-AAC V2)
Усиление звука: 0~255
Поддержка логотипа, вставка QR-кода опционально согласно заказу

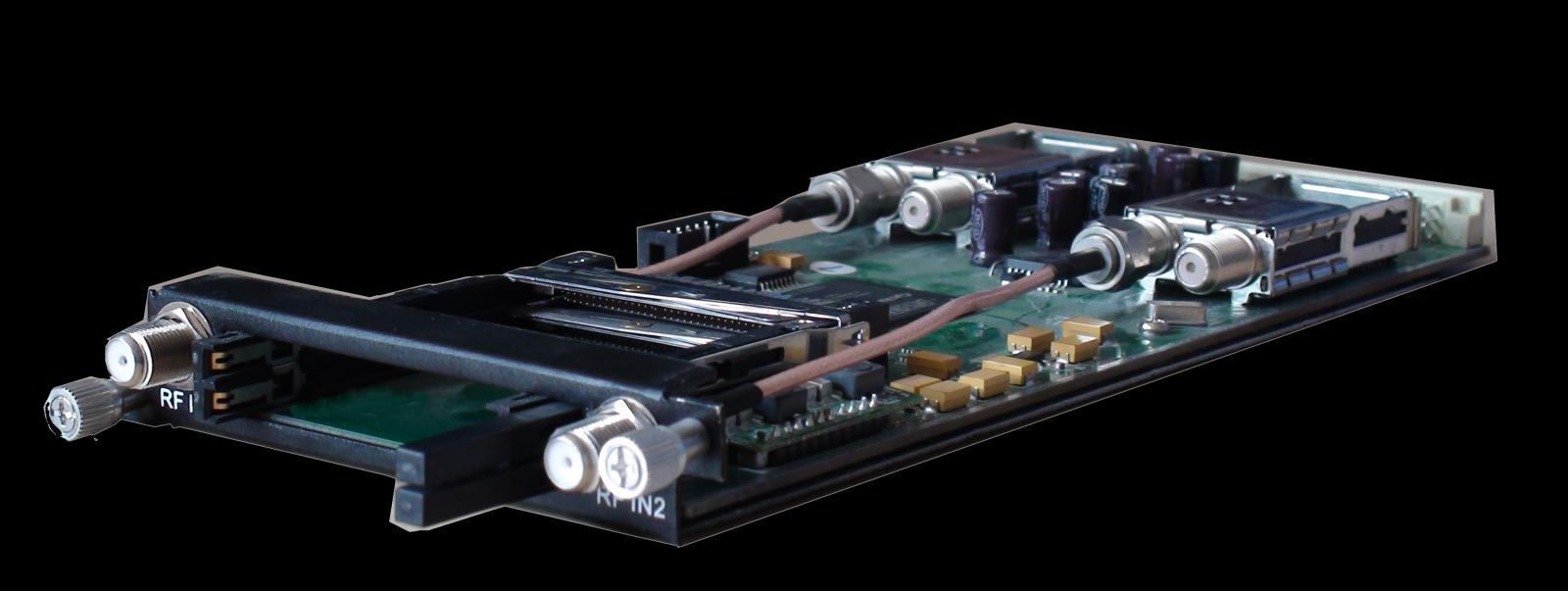

Модуль дескремблирования 2 тюнеров (DX902A)
Технические характеристики модуля:
Вход потока: 2 входа тюнера, тип F
Выходной поток: 1 выход MPTS через UDP, Unicast/Multicast, SFP/RJ45
DVB-CI: 2 независимых слота общего интерфейса
Стандарт: DVB-S/S2/ S2X
Входная частота DVB-S: 950-2150 МГц
Скорость передачи символов: QPSK: 0,5~45 Мбит/с
Демодуляция FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Входная частота DVB-S2: 950–2150 МГц
Скорость передачи символов: QPSK/8PSK/16APSK: 0,5~45 Мбит/с; 32APSK:0,5~40 Мбит/с
Демодуляция FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32АПСК: 3/4, 4/5, 5/6, 8/9
Входная частота DVB-S2X : 950–2150 МГц
Скорость передачи символов: QPSK/8PSK/16APSK: 0,5~45 Мбит/с; 8APSK/32APSK: 0,5~40 Мбит/с
Демодуляция FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18.
8APSK: 5/9-л, 26/45-л
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-Л, 8/15-Л, 5/9-Л, 26/45, 3/5, 3/5-Л, 28/45, 23/36, 2/3-Л, 25/36, 13/18, 7/9, 77/90
32АПСК: 3/4, 4/5, 5/6, 8/9, 2/3-Л, 32/45, 11/15, 7/9
Уровень сигнала: -65~ -25 дБм
Поддержка функции Diseqc (для DX902A)
Мультиплексирование:
Максимальное переназначение PID: 256 выходных PID
Функция: переназначение PID (автоматически или вручную), точная настройка PCR, автоматическое создание таблицы PSI/SI
Дескремблирование: Количество CAM/CI: 2
Режим BISS: режим 1, режим E; до 120 Мбит/с (опционально при необходимости)
2 Модуль дескремблирования тюнера (DX912)
Технические характеристики модуля:
Вход потока: 2 входа тюнера, тип F
Выходной поток: 1 выход MPTS через UDP, Unicast/Multicast, SFP/RJ45
DVB-CI: 2 независимых слота общего интерфейса
Стандарт: DVB-C (J.83 A/C)/J.83B/ DVB-T/(T)/ISDB-T переключаемый
Стандарт: DVB-C (J.83 A/C); J.83B
Входная частота: 60 МГц~890 МГц
Скорость передачи символов: 1000~9000 Кбит/с
Созвездие: 16/32/64/128/256 QAM; 64/256 QAM для J.83B
Стандарт: DVB-T/(T)
Частота на входе: 60 МГц~890 МГц
Пропускная способность: 5/6/7/8M пропускной способности
Индекс PLP: 0~255 (для DVB-(T))
Стандарт: ISDB-T
Входная частота: 60-890 МГц
Уровень сигнала: -65~ -25 дБм
Мультиплексирование:
Максимальное переназначение PID: 256 выходных PID
Контакт:
Дескремблирование: Количество CAM/CI: 2
Режим BISS: режим 1, режим E;
4 Модуль декодирования HDMI (DX714)
Технические характеристики модуля: Вход: 4 входа IP (MPTS/SPTS) с порта данных по UDP&RTP, одноадресная/многоадресная передача Выход: 4 выхода HDMI
Расшифровка:
Видео/аудиовыход: 4 выхода HDMI с 1-канальным стереозвуком, встроенным в каждый порт
Формат видео: MPEG-2, MPEG-4 AVC/H.264, HEVC/H.265, AVS, AVS+
Формат аудио: MPEG 1 Layer 2, LC-AAC, HE-AAC, AC3 (2.0)
Разрешение: 480i, 480p, 576i, 576p,1280×720_50p, 1280×720_60p, 1920×1080_50i, 1920×1080_50p 1920×1080_60i, 1920×1080_60p
Поддержка ручного увеличения/уменьшения разрешения
4 Модуль кодирования CVBS (DX214/DX214A)
Технические характеристики модуля:
Вход: 4 видео CVBS, 4 стереоаудио (DB9 на RCA)
Выход: 1MPTS и 4 SPTS выход через UDP/RTP, одноадресная и многоадресная передача, SFP/RJ45
Кодирование видео:
Формат видео: MPEG-2 (4:2:0)
Формат изображения: PAL, NTSC SD-сигнал
Входное разрешение: 720×480_60i, 544×480_60i, 352×480_60i, 352×240_60i, 320×240_60i, 176×240_60i, 176×120_60i, 720×576_50i, 704×576_50i, 640×576_50i, 352×288_50i, 320×288_50i, 176×288_50i, 176×144_50i
Структура Республиканской партии: ИП, ИБП, ИББП, ИББП
Скорость передачи видео: 0,5–8 Мбит/с на канал
Поддержка CC (скрытые субтитры)
Кодирование аудио: Формат аудио: MPEG-1 Layer 2, DD AC3 (2.0)
Частота дискретизации: 48 кГц
Разрешение: 24 бита
Битрейт аудио: 128/192/256/320/384 кбит/с на каждый канал
Поддержка логотипа, подписи, вставки QR-кода (только для DX214A)
2 Модуль кодирования/транскодирования HDMI (DX202A)
Технические характеристики модуля:
Вход: 2*HDMI, 2*BNC для входа CC (скрытые субтитры)
Выход: 1*MPTS выход через UDP, Unicast/Multicast
Кодирование видео:
Формат видео: MPEG2 и MPEG4 AVC/H.264
Входное разрешение: 1920*1080_60P, 1920*1080_50P, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Режим управления скоростью: CBR/VBR
Соотношение сторон: 16:9, 4:3
Битрейт видео: 0,8~19 Мбит/с для кодирования H.264
1~19,5 Мбит/с для кодирования MPEG-2
Поддержка CC (скрытые субтитры)
Кодирование аудио:
Формат аудио: MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC,
Кодирование Dolby Digital AC3 (2.0) (опционально); сквозная передача AC3 (2.0/5.1)
Частота дискретизации: 48 кГц Скорость передачи аудиоданных: 64–320 кбит/с на каждый канал
Видеотрансляция: 2*MPEG2 HD → 2*MPEG2/H.264 HD; 2*MPEG2 HD → 2*MPEG2/H.264 SD; 2* H.264 HD → 2*MPEG2/H.264 HD; 2* H.264 HD → 2*MPEG2/H.264 SD; 4 *MPEG2 SD → 4 *MPEG2/H.264 SD; 4* H.264 SD → 4 *MPEG2/H.264 SD
Аудио транскодирование: MPEG-1 Layer 2, AC3 (опционально) и AAC любой-в-любой
2 Модуль кодирования/транскодирования SDI (DX202A-D)
Технические характеристики модуля:
Вход: 2*HD-SDI
Выход: 1*MPTS выход через UDP, Unicast/Multicast
Кодирование видео:
Формат видео: MPEG2 и MPEG4 AVC/H.264
Входное разрешение: 1920*1080_60P, 1920*1080_50P, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Режим управления скоростью: CBR/VBR
Соотношение сторон: 16:9, 4:3
Битрейт видео: 0,8~19 Мбит/с для кодирования H.264; 1~19,5 Мбит/с для кодирования MPEG-2
Поддержка CC (скрытые субтитры)
Кодирование аудио: Формат аудио: MPEG1 уровень II, MPEG2-AAC, MPEG4-AAC,
Кодирование Dolby Digital AC3 (2.0) (опционально), сквозная передача AC3 (2.0/5.1)
Частота дискретизации: 48 кГц Скорость передачи аудиоданных: 64–320 кбит/с на каждый канал Видеотрансляция: 2*MPEG2 HD → 2*MPEG2/H.264 HD; 2*MPEG2 HD → 2*MPEG2/H.264 SD; 2* H.264 HD → 2*MPEG2/H.264 HD; 2* H.264 HD → 2*MPEG2/H.264 SD; 4 *MPEG2 SD → 4 *MPEG2/H.264 SD; 4* H.264 SD → 4 *MPEG2/H.264 SD
Аудио транскодирование: MPEG-1 Layer 2, AC3 (опционально) и AAC любой-в-любой

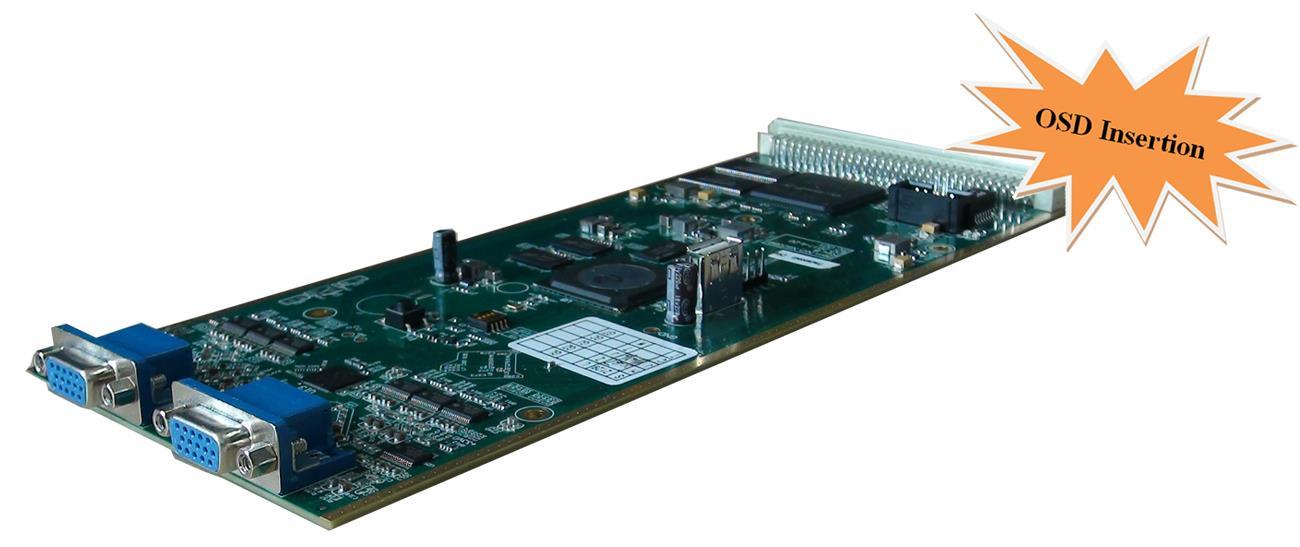

8 Модуль кодирования CVBS (DX218S)
Технические характеристики модуля:
Вход: 8 видео CVBS, 8 стереоаудио (DB15 на RCA)
Выход: 1 MPTS и 8 SPTS выход через UDP/RTP, одноадресная и многоадресная передача,
Кодирование видео:
Формат видео: MPEG4 AVC/H.264
Формат изображения: PAL, NTSC SD-сигнал
Разрешение: 720×576i, 720×480i
Управление скоростью: CBR/VBR
Структура Республиканской партии: ИПП
Скорость передачи видео: 1~7 Мбит/с на каждый канал
Кодирование аудио: Формат аудио: MPEG-1 Layer 2
Частота дискретизации: 48 кГц
Разрешение: 24 бита
Скорость передачи данных: 64/128/192/224/256/320/384 Кбит/с на каждый канал Поддержка логотипа, подписи, вставки QR-кода (поддерживаемые языки: 中文, английский, арабский, для получения информации о

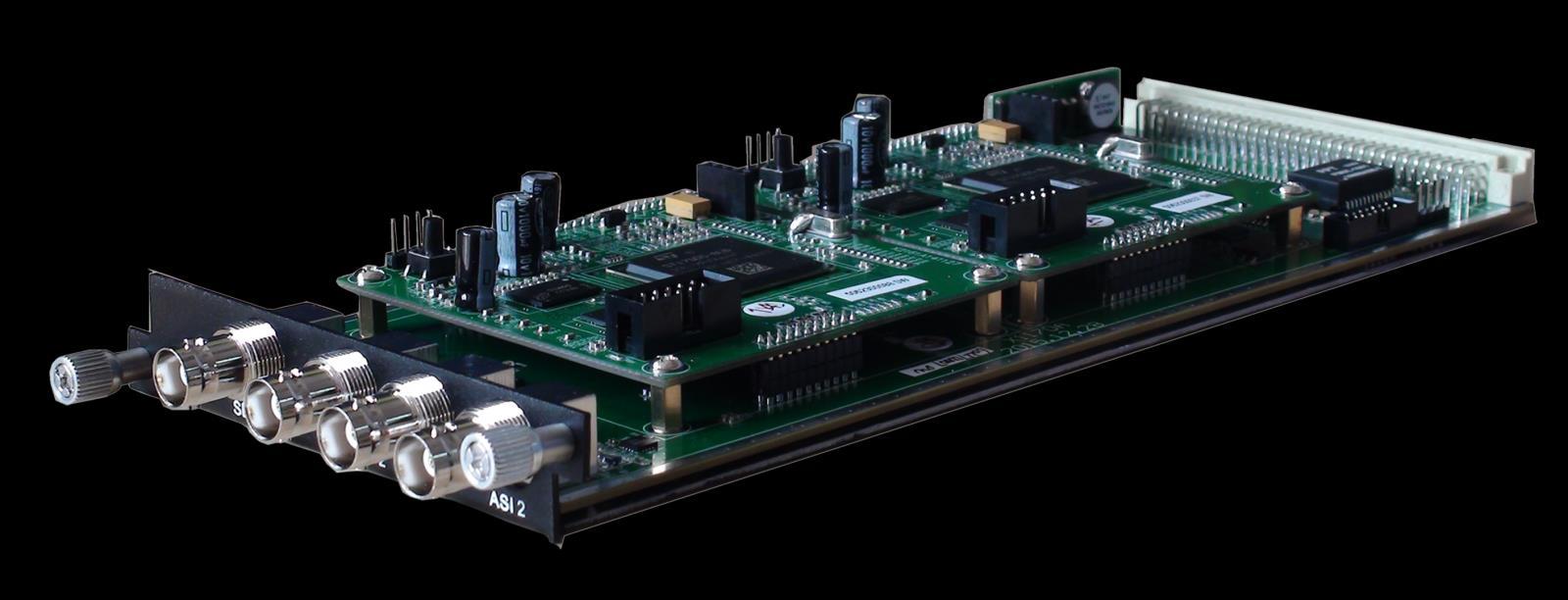

4 Модуль мультиплексирования ASI/IP (DX504)
Технические характеристики модуля: Входы/выходы ASI: 4 двунаправленных ASI, BNC 75 Ом IP-входы/выходы: 2 порта Ethernet (100/1000M)
Входной разъем потока Ремультиплексирование: переназначение PID, коррекция PCR, автоматическое создание таблицы PSI/SI
Входной поток: максимум 4 входа ASI, 256×2 входа IP
Выходной поток: максимум 4 выхода ASI, 4 выхода IP
Модуль мультиплексирования EAS 4/8 каналов (DX504E/DX508E) Технические характеристики
Вход ASI: 1 вход ASI (SPTS), BNC 75 Ом IP-вход: 256 IP-входов через 1 GE1 (100/1000M) Источник EAS: ASI или IP (256-й IP) (ASI и IP должны
10 Мбит/с)
SPTS,
Выходной поток: 8 IP-выходов через GE1,
Модуль IP-адаптера (DX514)
DX508E
Технические характеристики модуля:
IP-порты: GE1/GE2 (100/1000M самоадаптация)
IP-вход: 10 IP-входов через GE1/GE2
Выход IP: 10 выходов IP, переключаемых на другой модуль
Порты ASI: 4 двунаправленных ASI, BNC, 75 Ом.
Выберите порт ASI в качестве входа, выход IP через GE1/GE2 как зеркало входа ASI
Выберите порт ASI в качестве выхода, выход ASI (1/2/3/4) как зеркало IP в (IP 1/2/3/4)
Поддержка коррекции PCR, устранения джиттера IP
Предложить соответствие с модулем DX902/DX912 для дешифрования IP

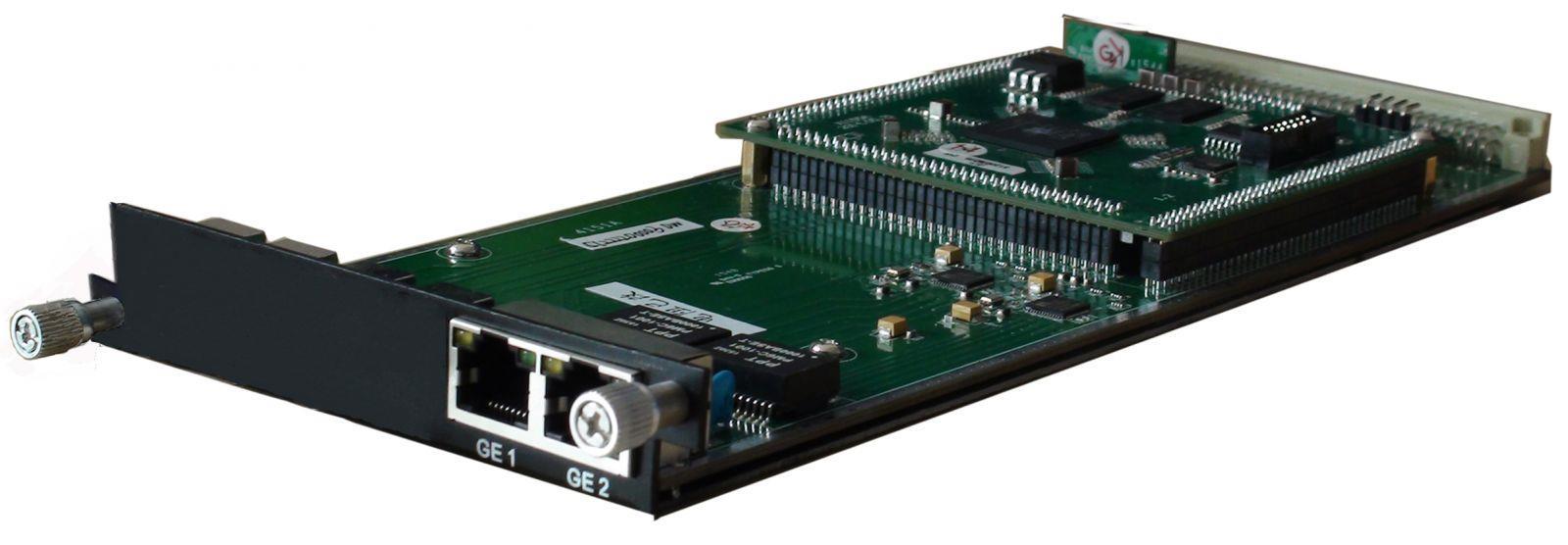

Модуль IP-мультиплексирования (DX506)
Технические характеристики модуля:
Вход IP: вход 512 SPTS или MPTS по UDP, RTP,
Ethernet GE1 (100/1000M) Ремультиплексирование:
PSI/SI
IP Out: выход 512 SPTS по UDP, RTP, одноадресной
(100/1000M)

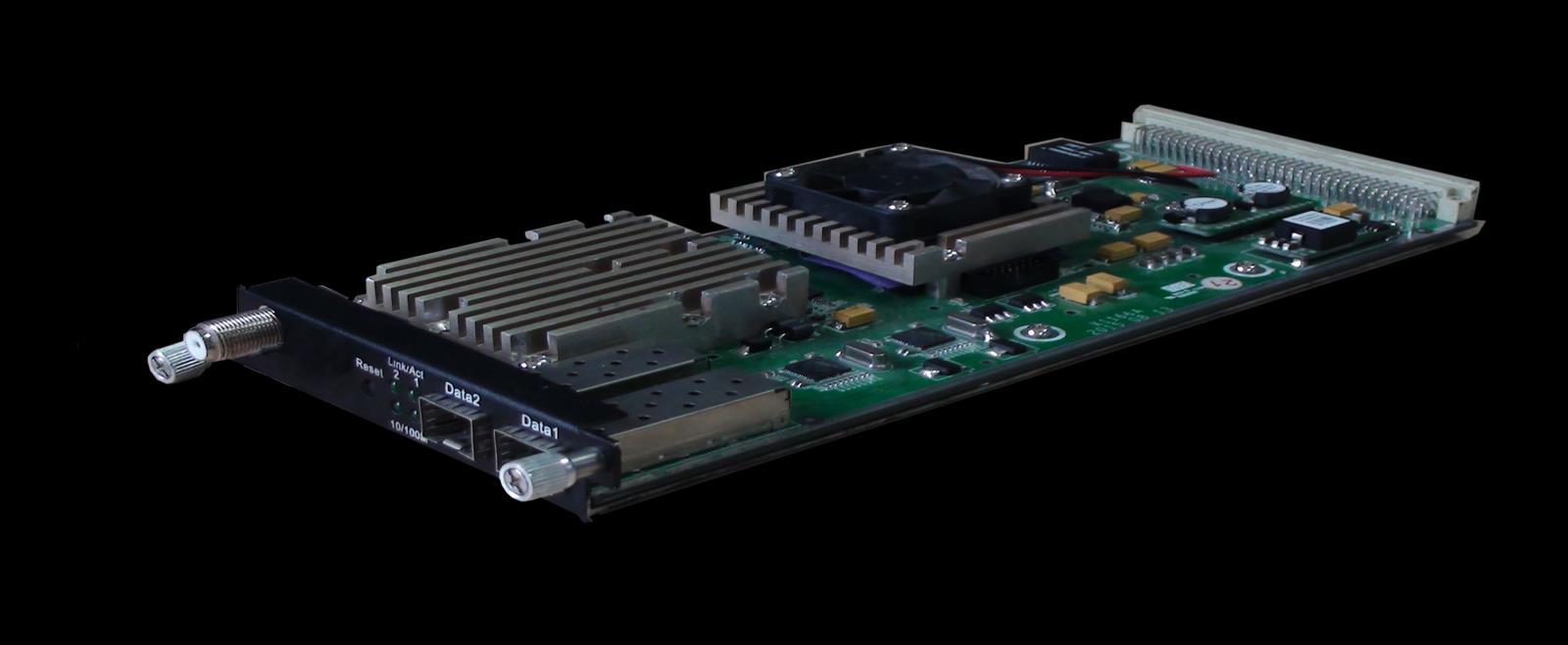

Модуль модуляции 16/32 QAM (DX316/DX332)
Технические характеристики модуля:
Ввод данных: Макс. 512 IP-входов по UDP/RTP, 2 порта GE (RJ45/SFP) (DX316)
Макс. 1024 IP-входа по UDP/RTP, 2 порта GE (RJ45/SFP) (DX332)
128 IP-входов через порт GE2 на передней панели или внутренний IP-выход
Вывод данных: 16 или 32 IP-вывода по UDP/RTP/RTSP, одноадресная/многоадресная передача, 2 порта GE (RJ45/SFP)
Скорость передачи: макс. 840 Мбит/с/порт GE
Выход РЧ (тип F): 16/32 канала мультиплексирования, скремблирования и модуляции.
Мультиплексирование:
Максимальное переназначение PID: 180 выходных PID на канал для DX316. 256 выходных PID на канал для DX332.
Функция: переназначение PID (автоматически или вручную), точная настройка PCR, автоматическое
создание таблицы PSI/SI
Скремблирование:
Максимальное количество CA симулкрипта: 4
Стандарт: ETR289, ETSI 101 197, ETSI 103 197.
Подключение: Локальное/удалённое подключение
Модуляция: Стандарт: EN300 429/ITU-T J.83A/B (DVB-C)
МЭР: ≥40 дБ
Частота радиочастот: 50~960 МГц, шаг 1 кГц Уровень выходного сигнала RF: -20~+10
Созвездие: 16/32/64/128/256QAM
DX316: 16
DX332: 32

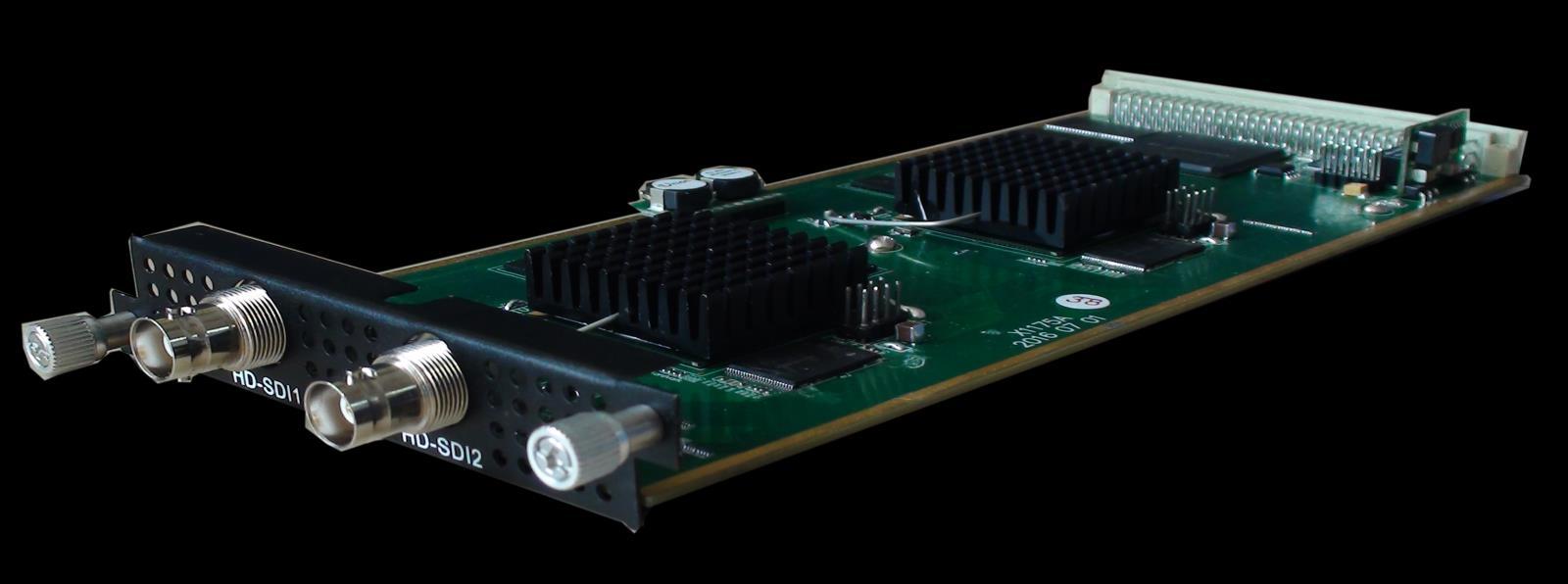

2 модуля декодирования HD-SDI (DX702)
Технические характеристики модуля:
Вход/выход ASI: 2 двунаправленных ASI, BNC 75 Ом
IP-вход: 2 IP-входа от порта данных
Выход IP: 1 выход MPTS через UDP, одноадресная/многоадресная передача
Расшифровка:
Видео/аудиовыход: 2 выхода HD/SD SDI
Формат видео: MPEG-2, MPEG-4 AVC/H.264
Разрешение: 480i,480p,576i,576p,720p@50/59.94/60,1080i@50/59.94/60
Цветность: 4:2:0
Формат аудио: MPEG1 Layer2, LC-AAC, HE-AAC, AC3 (2.0/5.1), AC3 Passthrough, Поддержка двойного аудиовыхода
Поддержка CC/субтитров
4 FTA-тюнерный модуль (DX904B)
Технические характеристики модуля:
Вход потока: 4 входа тюнера, тип F
Исходящий поток: 5 MPTS по UDP, одноадресная/многоадресная передача Стандарт: DVB-S/S2/S2X
Секция тюнера
DVB-S
Входная частота: 950-2150 МГц Скорость передачи символов: QPSK: 0,5~45 Мбит/с
Демодуляция FEC: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2
Входная частота: 950-2150 МГц
Скорость передачи символов: QPSK/8PSK/16APSK: 0,5~45 Мбит/с; 32APSK: 0,5~40 Мбит/с
Демодуляция FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32АПСК: 3/4, 4/5, 5/6, 8/9
DVB-S2X
Входная частота: 950-2150 МГц
Скорость передачи символов: QPSK/8PSK/16APSK: 0,5~45 Мбит/с; 8APSK/32APSK: 0,5~40 Мбит/с
Демодуляция FEC:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18.
8APSK: 5/9-л, 26/45-л
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-Л, 8/15-Л, 5/9-Л, 26/45, 3/5, 3/5-Л, 28/45, 23/36, 2/3-Л, 25/36, 13/18, 7/9, 77/90
32АПСК: 3/4, 4/5, 5/6, 8/9, 2/3-Л, 32/45, 11/15, 7/9
Уровень сигнала: -65 ~ -25 дБм
Поддержка функции Diseqc
Мультиплексирование:
Максимальное количество управляющих PID: 256
Функция: переназначение ПИД (автоматически/вручную), точная настройка ПЦР, сквозной ПИД
Технические характеристики оборудования:
Параметры базового блока
Размеры (Ш×Д×В): 482мм×410мм×44мм
Окружающая среда: 0~45℃(работа); -20~80℃(хранение)
Требования к электропитанию: переменный ток 110 В ± 10%, 50/60 Гц, переменный ток 220 В ± 10%, 50/60 Гц
Сравнение параметров:
IP-транспорт данных
Номер обработки TS
Транспорт в одну сторону: GE1/GE2 поддерживают выход максимум 8MPTS и 512SPTS
Поддержка 1 TS (MPTS/SPTS)
входа от каждого модуля, максимальный битрейт составляет 350 Мбит/с
Поддержка функции
мультиплексирования: Он может мультиплексировать TS
Мультиплексирование
из разных модулей в один TS и выводить через один модуль или порт GE1/GE2.
1 MPTS после мультиплексирования
Двунаправленный транспорт: GE1/GE2 поддерживает ввод и вывод IP-данных
Поддержка максимум 512 TS (MPTS/SPTS) на входе от каждого модуля, максимальный битрейт составляет 350 Мбит/с
Не поддерживает функцию мультиплексирования: Он может объединять TS из разных модулей и выводить эти TS через один модуль или порт GE1/GE2.
1 или несколько MPTS/SPTS
