DHP200C 10G IP QAM-Prozessor
Produktübersicht

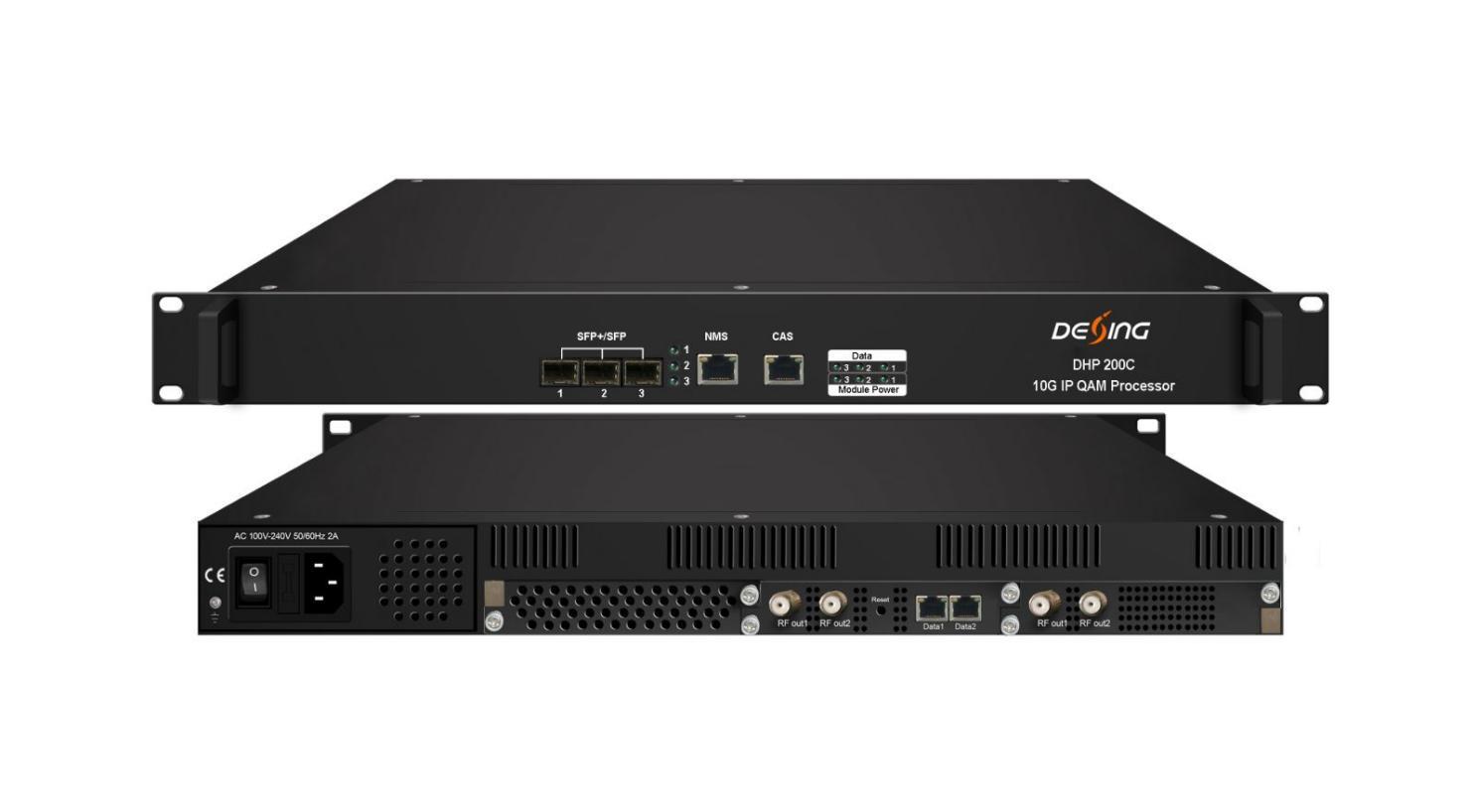

Der DHP200C 10G IP QAM-Prozessor ist ein von DEXIN entwickeltes All-in-One-Gerät, das Multiplexer, Scrambler und Modulator in einem Gehäuse mit maximal 112 DVB-C QAM-Kanalausgabe integriert. Mit integriertem 10G-Switch kann er 10G-Lichtsignale verarbeiten und als herkömmlicher QAM-Modulator fungieren.
Das Gerät ist mit einer festen 64-Kanal-QAM-Karte und einem weiteren Kartensteckplatz zur Erweiterung der QAM-Karte (16/32/48QAM optional) ausgestattet. Seine hohe Dichte hilft Betreibern, Kosten in höchstem Maße zu sparen.
Hauptmerkmale
* Unterstützt 3 SFP+(10G)/SFP(1G)-Ports für Ein- und Ausgang über die Vorderseite oder RJ45 GE-Ports für Ein- und Ausgang über Tochterkarten
* Hohe Dichte, modularisiertes Plug-In-Design, 1U-Gehäuse mit 2 QAM-Karten
* Unterstützt Multiplexer und Scrambler mit 6 CAS Simul-Verschlüsselung
* Maximal 112 nicht benachbarte QAM-Träger ausgegeben
* Unterstützt genaue PCR-Anpassung/CA-Filterung, PID-Neuzuordnung und PSI/SI-Bearbeitung
* Webbasiertes Netzwerkmanagement

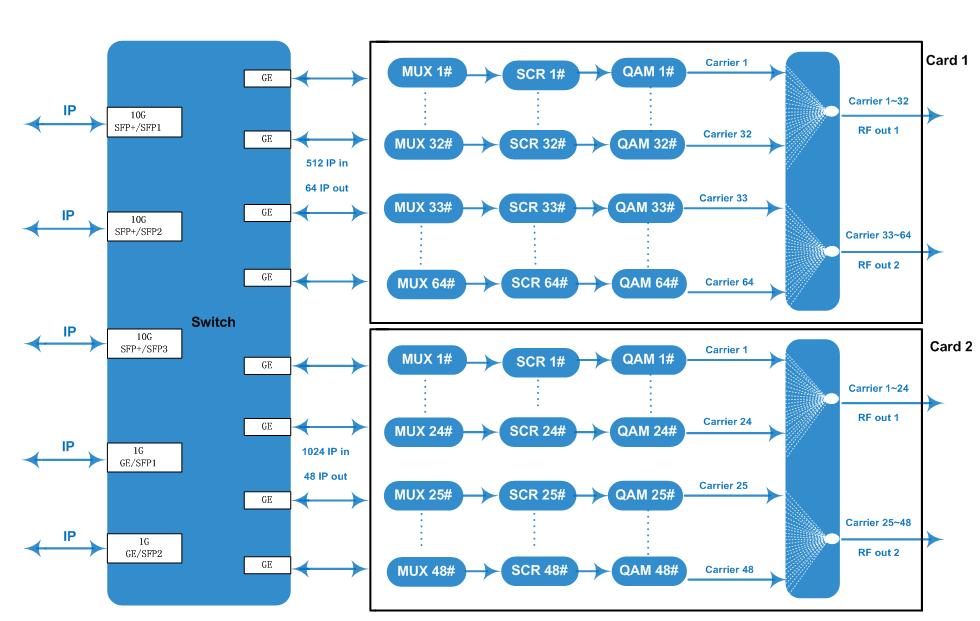

Inneres Prinzipdiagramm (Beispiel: eine 64qam-Karte + eine 48qam-Karte)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

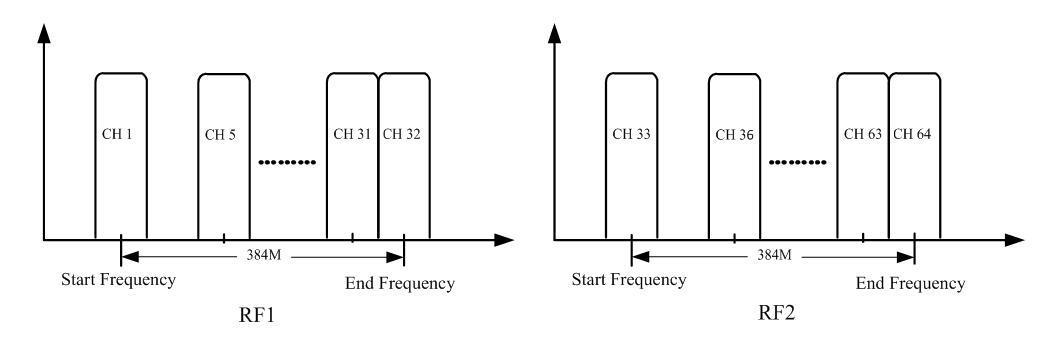

Abbildung der Trägereinstellungen (Beispiel: 64qam-Karte)
Technische Daten
Eingabe über die Vorderseite
Eingang
Max. 512 IP-Eingänge pro Karte über SFP+/SFP-Ports 1-3
Eingang von der Tochterkarte IP von 2 GE-Ports (SFP-Port optional)
Übertragungsrate
Transportprotokoll
Max. 9600 Mbit/s für jeden 10G SFP+/SFP-Eingang
TS über UDP/RTP, Unicast und Multicast, IGMP V2/V3
Mux Max. PID-Neuzuordnung 256 pro Ausgangskanal
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Funktionen
Maximale
Durcheinander
PID-Neuzuordnung (automatisch/manuell optional)
PCR genaue Anpassung Automatische Generierung der PSI/SI-Tabelle
Simulcrypt-Zertifizierungsstelle 6
Standard-Scramble ETR289, ETSI 101 197, ETSI 103 197 Verbindung Lokale/Remote-Verbindung
Modulationsstandard EN300 429/ITU-T J.83A/B/C
J.83A
Konstellation
Modulation
QAM-Kanal
Symbolrate
J.83B/C
Konstellation: 16/32/64/128/256QAM
Bandbreite: 8M
Konstellation: 64/256QAM
Bandbreite: 6M
32/48/64/80/96/112 nicht benachbarte Trägerausgabe, 192 oder 384 Mbit/s Bandbreite für jeden HF-Port
3600–7000 Ksps, 1-ksps-Schrittweite
5057 Ksps (J.83B, 64QAM); 5361 Ksps (J.83B, 256QAM)
Konstellation 16, 32, 64, 128, 256QAM
FEC
Schnittstelle (pro Karte)
HF-Ausgang
HF-Bereich
RS (204, 188)
1 oder 2 F-Typ-Ausgangsanschlüsse für 16/32/48/64-Trägerkarten, 75 Ω.
16- oder 32-Kanal-QAM-Karte: Alle Trägersignale werden über einen HF-Port ausgegeben
48-Kanal-QAM-Karte: Träger 1~24 Ausgang über RF1, 25~48 über RF2
64-Kanal-QAM-Karte: Träger 1~32 Ausgang über RF1, 33~64 über RF2
50~960 MHz, 1-kHz-Schrittweite
Ausgangspegel -20 dBm ~ +10 dBm (87 ~ 117 dBµV), 0,1
dB-Schritte
MER ≥ 40 dB
TS-Ausgang Pro Tochter-QAM-Karte
16/32/48/64 IP-Ausgabe über UDP/RTP/RTSP, Unicast/Multicast, über SFP+/SFP-Ports 1-3 oder GE-Port RJ45
System Webbasiertes Netzwerkmanagement
Dimension
Allgemein
Temperatur
420 mm × 440 mm × 44,5 mm (B x L x H)
0–45 °C (Betrieb), -20–80 °C (Lagerung)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Stromversorgung
Verbrauch
Bestellanleitung
Verfügbare Optionen
32-Kanal-QAM-Ausgang
48-Kanal-QAM-Ausgang
64-Kanal-QAM-Ausgang
80-Kanal-QAM-Ausgang
96-Kanal-QAM-Ausgang
Wechselstrom 100 V ± 10 %, 50/60 Hz; oder Wechselstrom 220 V ± 10 %, 50/60 Hz
50 W (1 QAM-Tochterkarte)/75 W (2 QAM-Tochterkarten)
Kombinationen
32qam-Karte * 1
48qam-Karte * 1
64qam-Karte * 1
64qam-Karte * 1 + 16qam-Karte * 1
64qam-Karte * 1 + 32qam-Karte * 1
112-Kanal-QAM-Ausgang 64qam-Karte * 1 + 48qam-Karte * 1
