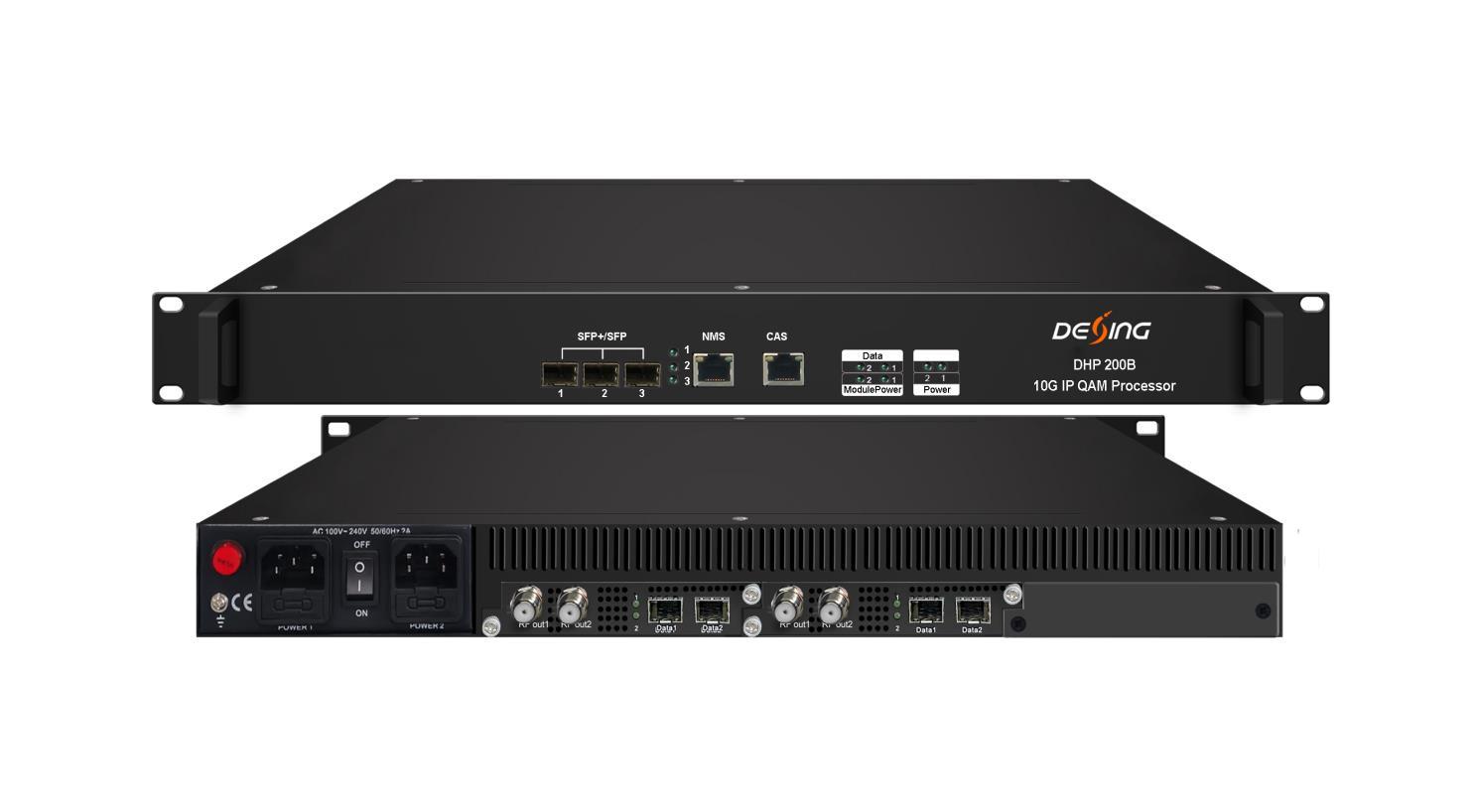

DHP200B 10G IP QAM-Prozessor
Produktübersicht
Der DHP200B 10G IP QAM-Prozessor ist ein von DEXIN entwickeltes All-in-One-Gerät. Es integriert Multiplexer, Scrambler und Modulator in einem Gehäuse mit 64 (oder 128) DVB-C QAM-Kanälen, die über 2 (oder 4) HF-Ports ausgegeben werden. Mit integriertem 10G-Switch kann es 10G-Lichtsignale verarbeiten und als herkömmlicher QAM-Modulator fungieren.
Das Gerät ist mit 1 (oder 2) 64-Kanal-QAM-Karten ausgestattet und verfügt über zwei HF-Ausgangsanschlüsse auf jeder Karte, um die Bandbreite für QAM-Träger zu erweitern. Seine hohe Dichte hilft Betreibern, Kosten in höchstem Maße zu sparen.
Hauptmerkmale
Unterstützt 3 SFP+ (10G)/SFP(1G)-Ports für Ein- und Ausgänge an der Vorderseite, GE-SFP-Port auf den hinteren Karten als Option Hochdichtes, modulares Plug-In-Design, 1U-Gehäuse mit zwei 64-Kanal-QAM-Karten
Unterstützt Multiplexer und Scrambler mit 6 CAS Simul-Verschlüsselung 64/128 nicht benachbarte QAM-Trägerausgänge (64 Ausgangskanäle pro Karte)
Unterstützt genaue PCR-Anpassung/CA-Filterung, PID-Neuzuordnung und PSI/SI-Bearbeitung
Redundante Stromversorgung (optional je nach Bestellung)
Webbasiertes Netzwerkmanagement

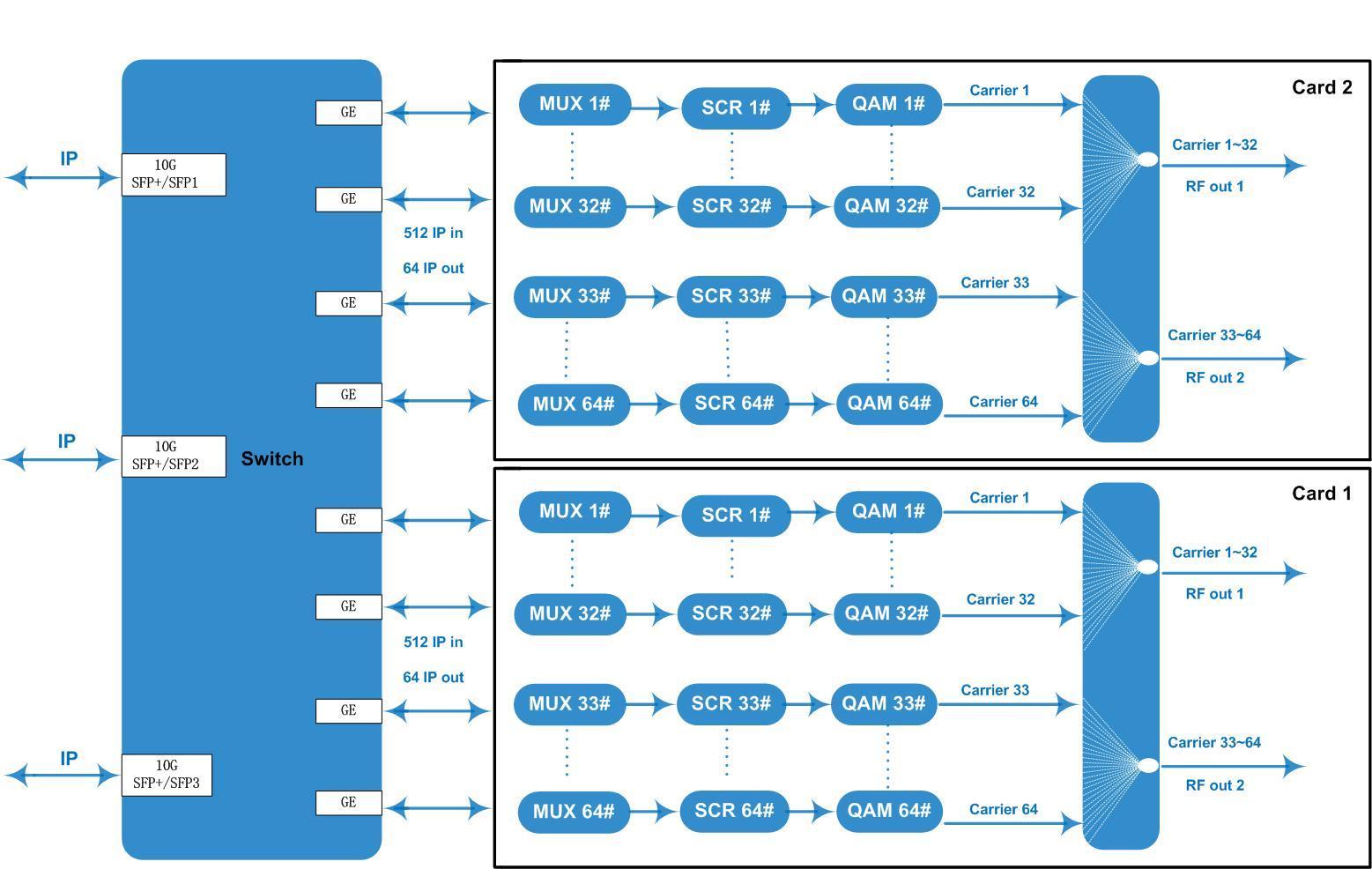

Diagramm der inneren Prinzipien (zwei Karten)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

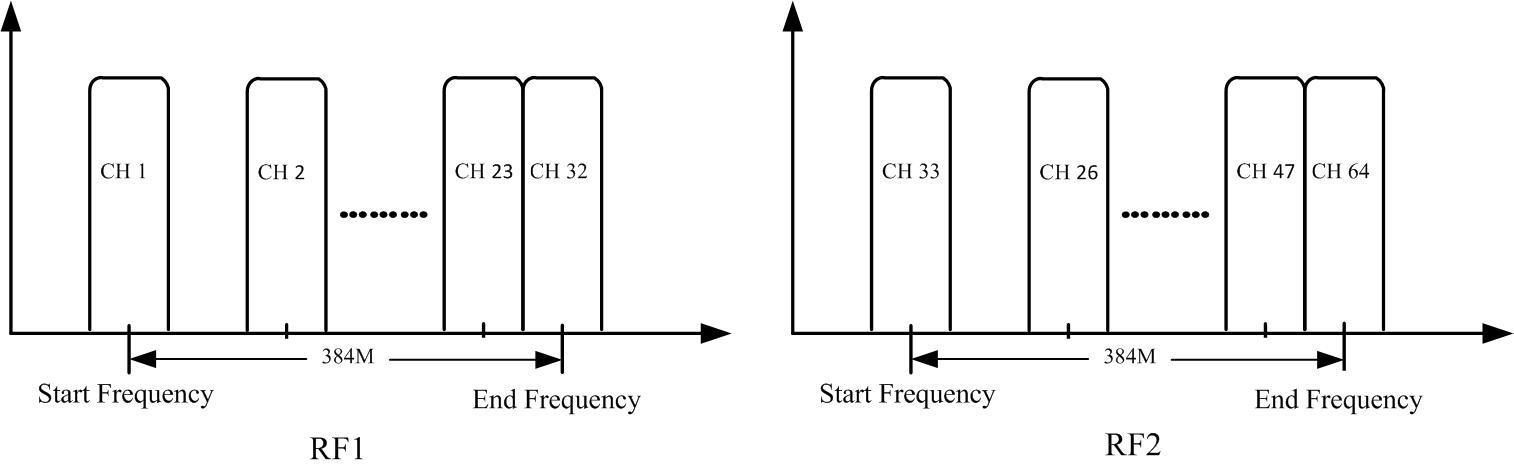

Abbildung der Trägereinstellung (pro Karte)
Technische Daten
Eingang
Eingang
Übertragungsrate
Transportprotokoll
Mux
Max. 512 IP-Eingänge pro Karte über SFP+/SFP-Ports 1-3
Max. 9600 Mbit/s für jeden 10G SFP+/SFP-Eingang
TS über UDP/RTP, Unicast und Multicast, IGMP V2/V3
Max. PID-Neuzuordnung 256 pro Ausgangskanal
Funktionen PID-Neuzuordnung (automatisch/manuell optional)
PCR genaue Anpassung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Maximale
Durcheinander
Automatische Generierung der PSI/SI-Tabelle
Simulcrypt-Zertifizierungsstelle 6
Standard-Scramble
ETR289, ETSI 101 197, ETSI 103 197
Verbindung Lokale/Remote-Verbindung
Modulationsstandard EN300 429/ITU-T J.83A/B/C
J.83A
Konstellation
Modulation
QAM-Kanal
Symbolrate
HF-Ausgang
J.83B/C
Konstellation: 16/32/64/128/256QAM
Bandbreite: 8M
Konstellation: 64/256QAM
Bandbreite: 6M
64/128 nicht benachbarte Trägerausgänge, 384
Mbit/s Bandbreite für jeden HF-Port
3600–7000 Ksps, 1-ksps-Schrittweite
5057 Ksps (J.83B, 64QAM); 5361 Ksps (J.83B, 256QAM)
Konstellation 16, 32, 64, 128, 256QAM
FEC
Schnittstelle (pro Karte)
HF-Bereich
Ausgangspegel
RS (204, 188)
2 F-Typ-Ausgangsanschlüsse für 64 Träger, 75 Ω Träger 1~32 raus durch RF1, 33~64 durch RF2
50~960 MHz, 1-kHz-Schrittweite
-20 dBm ~ +10 dBm (87 ~ 117 dBµV), 0,1
dB-Schritte
MER ≥ 40 dB
TS-Ausgang Pro Tochter-QAM-Karte
64 IP-Ausgabe über UDP/RTP/RTSP, Unicast/Multicast, über SFP+/SFP-Ports 1-3
System Webbasiertes Netzwerkmanagement
Dimension
420 mm × 440 mm × 44,5 mm (B x L x H)
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Wechselstrom 100 V ±10 %, 50/60 Hz; oder
Wechselstrom 220 V ±10 %, 50/60 Hz
Allgemein
Stromversorgung
Verbrauch
Redundante Stromversorgung (optional je nach Bestellung)
50 W (1 QAM-Tochterkarte)/75 W (2 QAM-Tochterkarten)
