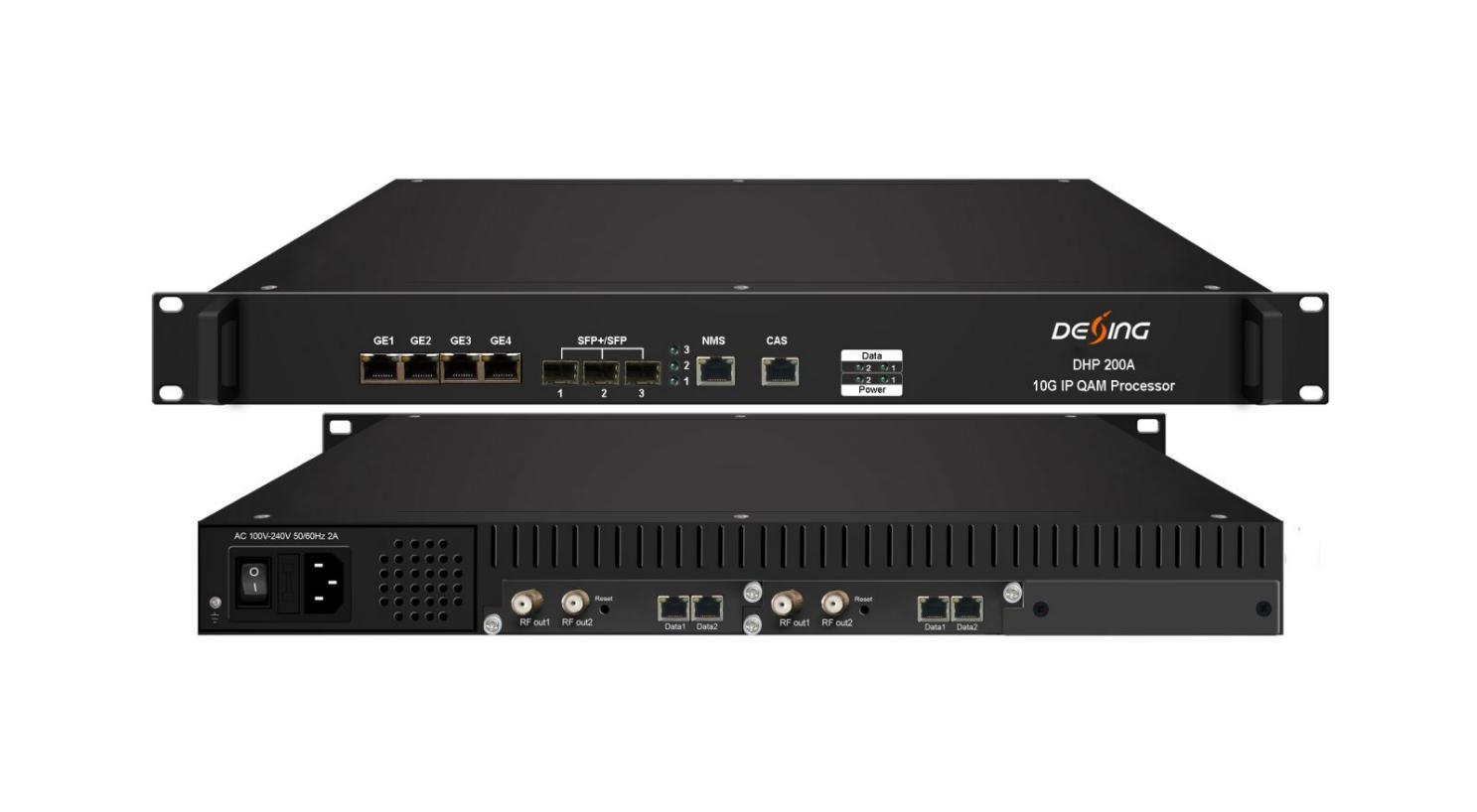

DHP200A 10G IP QAM Modulator
Produktübersicht
Der DHP200A 10G IP QAM-Prozessor ist ein von DEXIN entwickeltes All-in-One-Gerät. Es integriert Multiplex, Scrambler und Modulator in einem Gehäuse mit 48 (oder 96) DVB-C QAM-Kanälen, die über 2 (oder 4) HF-Ports ausgegeben werden. Mit integriertem 10G-Switch kann es sowohl 10G-Lichtsignale als auch normale Gigabit-Elektroniksignale verarbeiten und als herkömmlicher QAM-Modulator fungieren. Das Gerät ist mit 1 (oder 2) 48-Kanal-QAM-Karten ausgestattet und verfügt über duale HF-Ausgangsanschlüsse auf jeder Karte, um die Bandbreite für QAM-Träger zu erweitern. Seine hohe Dichte hilft Betreibern, Kosten in höchstem Maße zu sparen.
Hauptmerkmale
* Unterstützt 3 SFP+(10G)/SFP(1G)-Ports und 4 GE-Ports für Ein- und Ausgabe vom Frontpanel
* Hohe Dichte, modularisiertes Plug-In-Design, 1U-Gehäuse mit zwei 48-Kanal-QAM-Karten, jede Karte hat 2 GE für Eingang und Ausgang
* Unterstützt Multiplexer und Scrambler mit 6 CAS Simul-Verschlüsselung
* 48/96 nicht benachbarte QAM-Trägerausgänge (48 Ausgangskanäle pro Karte)
* Unterstützt genaue PCR-Anpassung/CA-Filterung, PID-Neuzuordnung und PSI/SI-Bearbeitung
* Webbasiertes Netzwerkmanagement

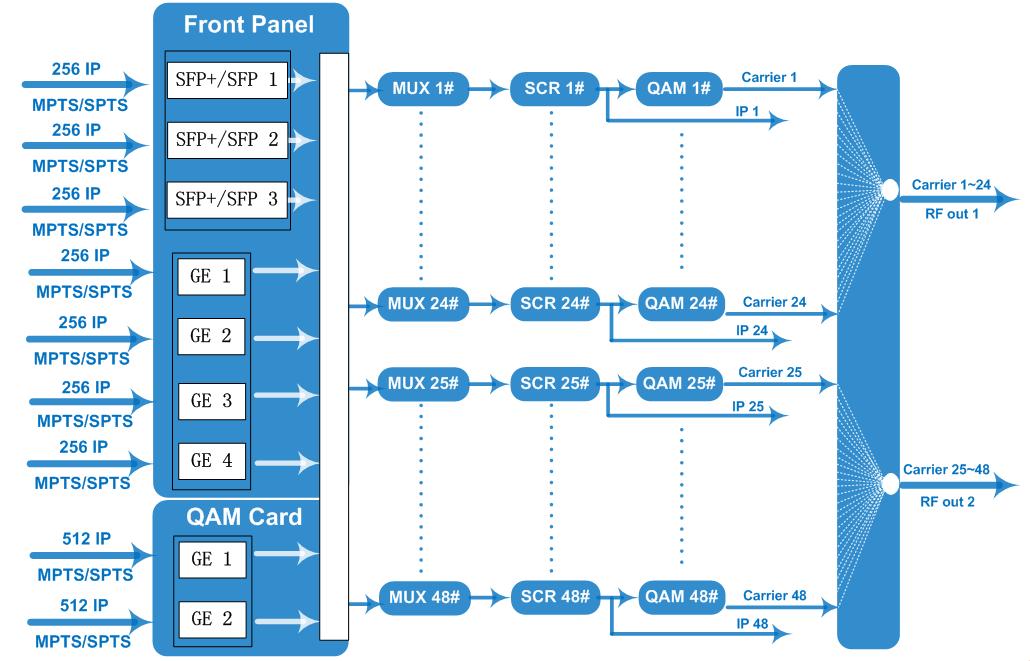

Diagramm der inneren Prinzipien (pro Karte)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Abbildung der Trägereinstellung (pro Karte)
Technische Daten
Eingang
Eingang
Übertragungsrate
Max. 256*4 IP-Eingänge über GE-Ports 1-4
Max. 256*3 IP-Eingänge über SFP+/SFP-Ports 1-3
Max. 960Mbps für jeden GE-Eingang und Max. 9600 Mbit/s für jeden 10G
SFP+/SFP-Eingang
Transportprotokoll TS über UDP/RTP, Unicast und Multicast, IGMP
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Tomleequan
V2/V3
Max. PID-Neuzuordnung 256 pro Ausgangskanal
Mux
Funktionen
Maximale
Durcheinander
PID-Neuzuordnung (automatisch/manuell optional)
PCR genaue Anpassung Automatische Generierung der PSI/SI-Tabelle
Simulcrypt-Zertifizierungsstelle 6
Standard-Scramble
Verbindung
ETR289, ETSI 101 197, ETSI 103 197
Lokale/Remote-Verbindung
Modulationsstandard EN300 429/ITU-T J.83A/B/C
J.83A
Konstellation
Modulation
QAM-Kanal
J.83B/C
Konstellation: 16/32/64/128/256QAM
Bandbreite: 8M
Konstellation: 64/256QAM
Bandbreite: 6M
48/96 nicht benachbarte Trägerausgänge, 384 Mbit/s Bandbreite für jeden HF-Port
Symbolrate 3600–7000 Ksps, 1-ksps-Schrittweite 5057 Ksps (J.83B, 64QAM); 5361 Ksps (J.83B, 256QAM)
Konstellation
FEC
Schnittstelle (pro Karte)
HF-Ausgang
16, 32, 64, 128, 256QAM
RS (204, 188)
2 F-Typ-Ausgangsanschlüsse für 48 Träger, 75 Ω Träger 1~24 raus durch RF1, 25~48 durch RF2
HF-Bereich 50~960 MHz, 1-kHz-Schrittweite
Ausgangspegel
-20 dBm ~ +10 dBm (87 ~ 117 dBµV), 0,1
dB-Schritte
MER ≥ 40 dB
TS-Ausgang Pro Tochter-QAM-Karte
48 IP-Ausgabe über UDP/RTP/RTSP, 2*100/1000M Selbstanpassung, Ethernet-Ports, Unicast/Multicast
IP 1–24 Ausgang über Data1, IP 25–48 Ausgang über Data2.
System Netzwerkmanagementsoftware (NMS) unterstützt
Abschied
Gewicht
Allgemein
Temperatur
Stromversorgung
420 mm × 440 mm × 44,5 mm (B x L x H)
5 kg
0–45 °C (Betrieb), -20–80 °C (Lagerung)
Wechselstrom 100 V ± 10 %, 50/60 Hz; oder Wechselstrom 220 V ± 10 %, 50/60 Hz
