Contorno

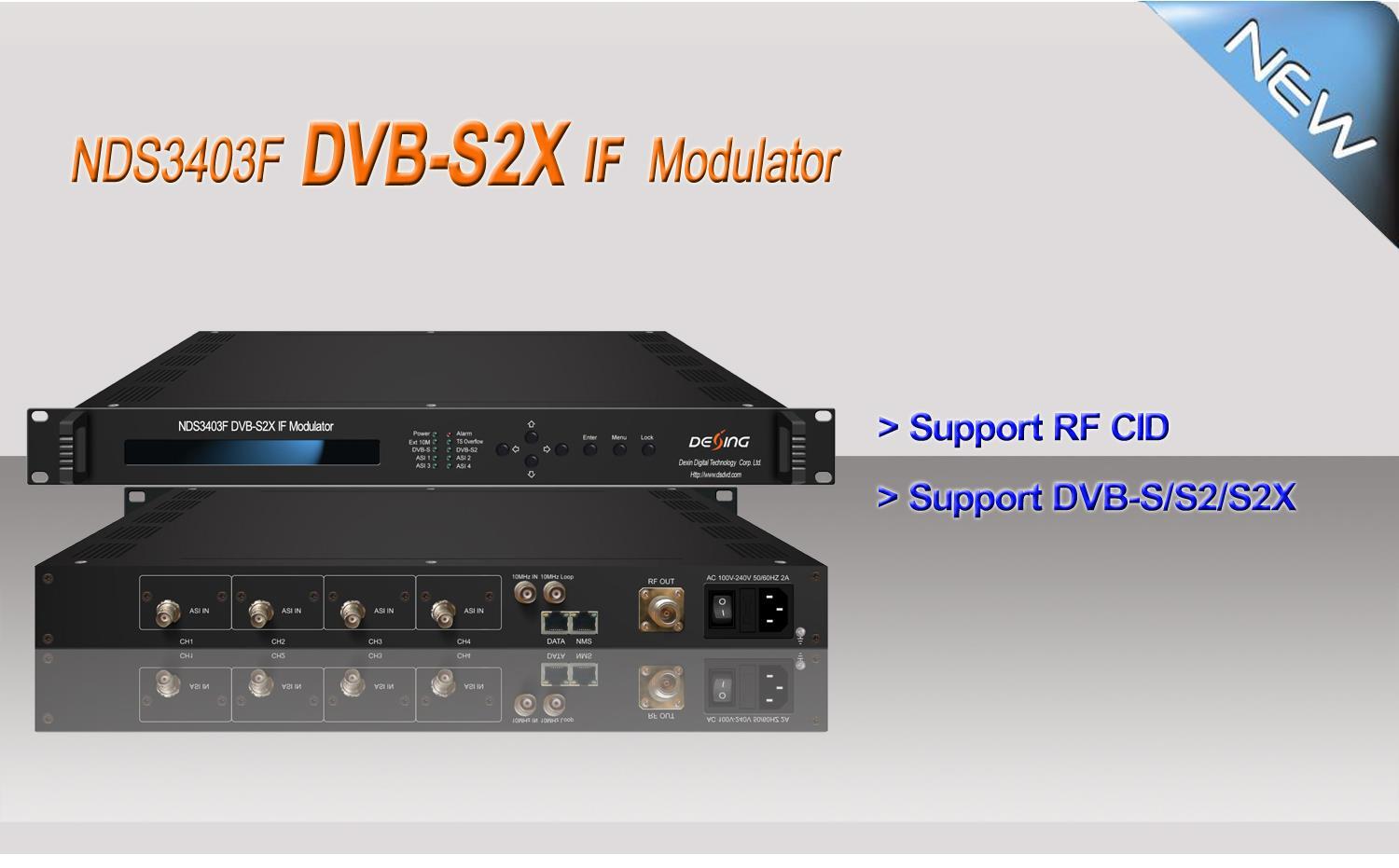

DEXIN NDS3403F é um modulador de alto desempenho desenvolvido de acordo com o padrão DVB-S2X (EN302 307-2), que é o padrão de terceira geração da telecomunicação europeia de banda larga via satélite. Ele é para converter os sinais de entrada ASI e IP alternativamente em saída digital DVB-S/S2/S2X IF.
O modo de embaralhamento BISS é inserido neste modulador DVB-S2X, o que ajuda a distribuir seus programas com segurança. É fácil alcançar o controle local e remoto com o software NMS e o LCD no painel frontal.
Com seu design de alto custo-benefício, o modulador DEXIN NDS3403F DVB-S2X IF é amplamente utilizado para transmissão, serviços interativos, coleta de notícias e outras aplicações de banda larga via satélite.
Características
* Totalmente em conformidade com os padrões DVB-S (EN300 421), DVB-S2 (EN302 307-1) e DVB-S2X (EN 302 307-2)
* 4 entradas ASI com suporte a backup ativo (3 para backup)
* Suporte a entrada de sinal IP (100M)
* Constelações QPSK, 8PSK, 8APSK, 16APSK, 32APSK

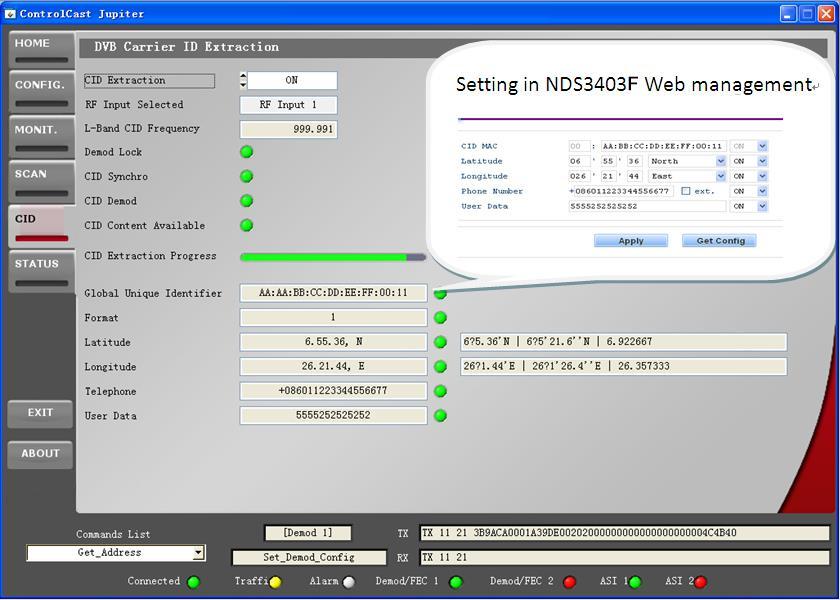

* Suporte para configuração de RF CID (opcional conforme pedido)
* Oscilador de cristal de temperatura constante, estabilidade de até 0,1 ppm
* Suporta acoplamento de saída de clock de 10 MHz através da porta de saída RF
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
* Suporte para embaralhamento BISS
* Suporte para controle local e remoto com NMS de servidor Web
* Faixa de frequência de saída: 50~960MHz, passo de 1KHz

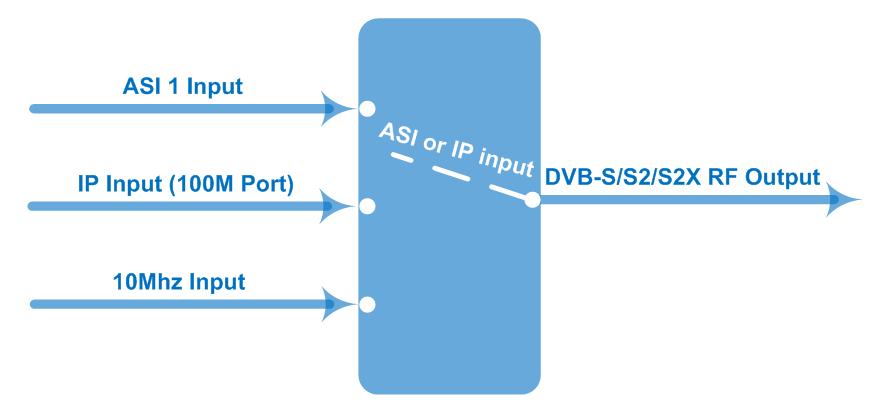

Quadro de Princípios
Especificações
Entrada ASI
Suportando entrada TS de pacote de 188 bytes
4 entradas ASI (3 ASI para backup)
Conector: BNC, Impedância 75Ω
Entrada IP 1*Entrada IP (RJ45, 100M TS sobre UDP)
Entrada de 10 MHz Entrada 1*10MHz (interface BNC)
Faixa: 50 ~ 960 MHz, passo de 1 KHz
Atenuação do nível de saída: -28,5 dBm ~ + 3 dBm, passo de 0,5 dB
Saída IF
MER≥40dB
Conector: tipo N, impedância 50Ω
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Padrão DVB-S DVB-S2 DVB-S2X
Codificação externa
Codificação interna
Codificação RS Codificação BCH
Convolução Codificação LDPC
Constelação QPSK
Codificação de Canal e Modulação
FEC/ Taxa de Convolução
1/2, 2/3, 3/4, 5/6, 7/8
QPSK,8PSK, 16APSK,32APSK
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Fator de roll-off
Taxa de Símbolo
Codificação BCH
Codificação LDPC
QPSK,8PSK, 8APSK, 16APSK, 32APSK
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 , 23/36, 25/36, 13/18
8APSK: 5/9-E, 26/45-E
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 , 1/2 L, 8/15 L, 5/9 L, 26/45, 3/5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36 , 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
0,2,0,25,0,35 0,2, 0,25 , 0,35 0,05, 0,10, 0,15, 0,2, 0,25, 0,35
0,05~45Msps
0,05~40Msps (32APSK); 0,05~45Msps (16APSK/8PSK/QPSK)
BISS embaralhar Modo 1, Modo E
Servidor Web NMS
Sistema
Idioma: Inglês
Atualização de software Ethernet
0,05~40Msps(32APSK,32APSK-L); 0,05~45 Mbps (16APSK/8PSK/QPSK/16APSK-L/8APSK-L)
Variado
Dimensão 482 mm × 410 mm × 44 mm
Temperatura 0~45℃(operação), -20~80℃(armazenamento)
Poder 100-240 VCA ± 10%, 50 Hz-60 Hz
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Guia de pedidos
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
DVB-S/S2
DVB-S2X
Saída RF (950-2150MHz)
Saída IF (50-960MHz)
