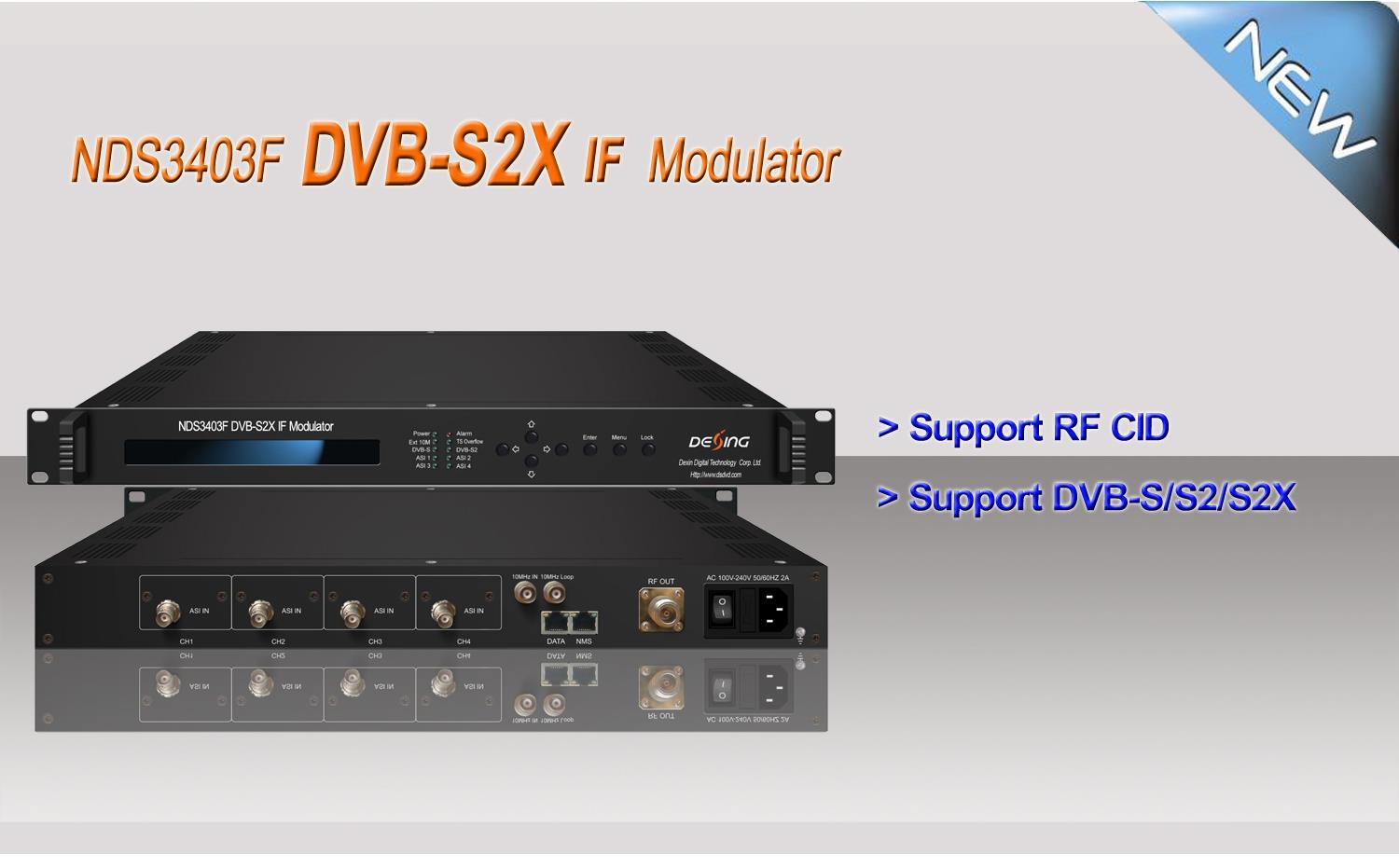

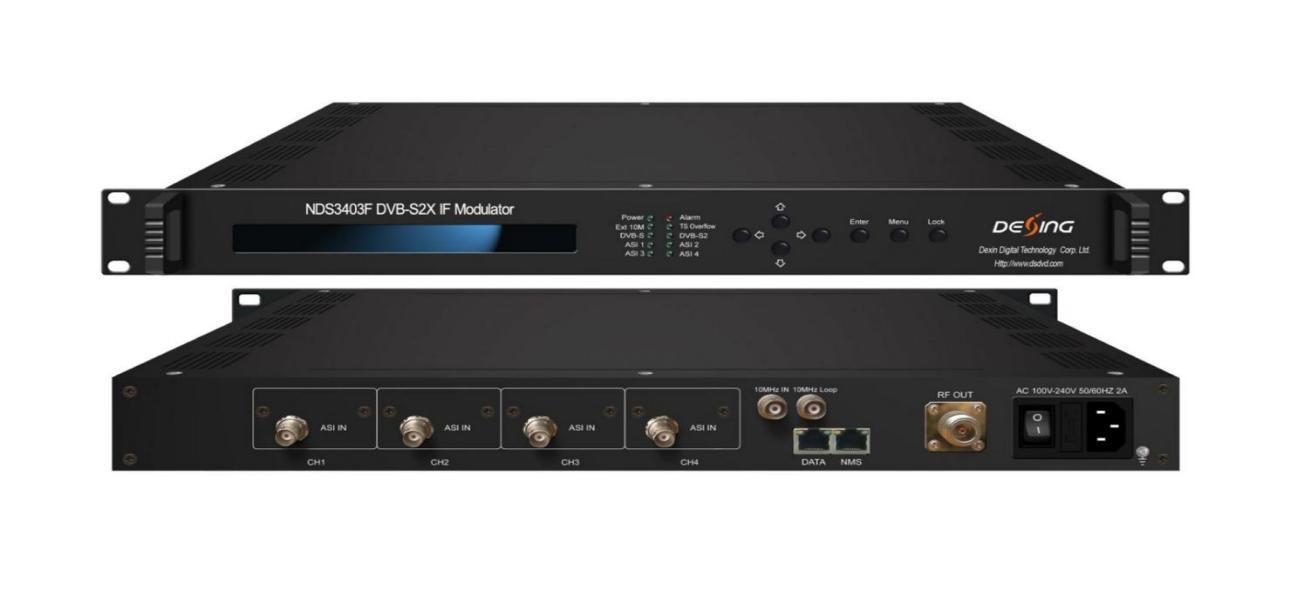

DEXIN NDS3403F ist ein Hochleistungsmodulator, der gemäß dem DVB-S2X-Standard (EN302 307-2) entwickelt wurde, dem Standard der dritten Generation der europäischen Breitband-Satellitentelekommunikation. Er wandelt die eingehenden ASI- und IP-Signale alternativ in einen digitalen DVB-S/S2/S2X-IF-Ausgang um.
Dieser DVB-S2X-Modulator verfügt über einen BISS-Verschlüsselungsmodus, der zur sicheren Verteilung Ihrer Programme beiträgt. Die lokale und Fernsteuerung ist über die NMS-Software und das LCD auf der Vorderseite leicht zu erreichen.
Dank seines äußerst kostengünstigen Designs wird der DVB-S2X-IF-Modulator DEXIN NDS3403F häufig für Rundfunk, interaktive Dienste, Nachrichtensammlung und andere Breitband-Satellitenanwendungen eingesetzt.
Merkmale
* Volle Übereinstimmung mit dem Standard DVB-S (EN300 421), DVB-S2 (EN302 307-1) und DVB-S2X (EN 302 307-2)
* 4 ASI-Eingänge unterstützen Hot Backup (3 für Backup)
* Unterstützt IP (100M) Signaleingang
* QPSK-, 8PSK-, 8APSK-, 16APSK-, 32APSK-Konstellationen

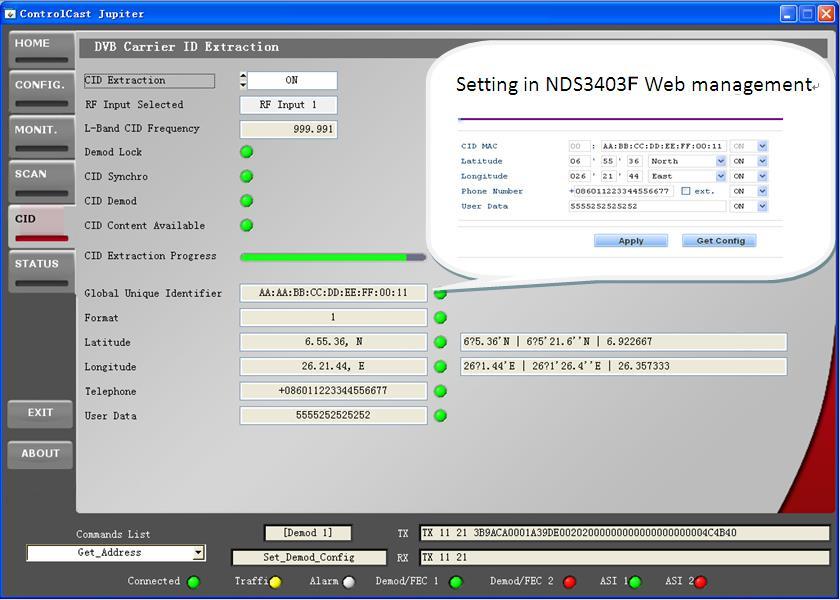

* Unterstützt RF CID-Einstellung (optional je nach Bestellung)
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
* Quarzoszillator mit konstanter Temperatur, Stabilität bis zu 0,1 ppm
* Unterstützt die Kopplung der 10-MHz-Taktausgabe über den HF-Ausgangsport
* Unterstützt BISS-Verschlüsselung
* Unterstützt lokale und Fernsteuerung mit Webserver NMS
* Ausgangsfrequenzbereich: 50 ~ 960 MHz, 1-kHz-Schrittweite

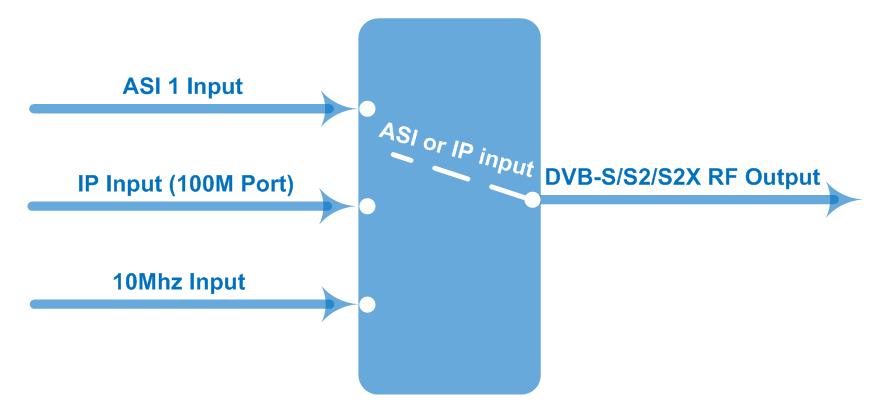

Prinzipdiagramm
Technische Daten
ASI-Eingang
Unterstützt sowohl 188 Byte Packet TS Input
4 ASI-Eingänge (3 ASI für Backup)
Anschluss: BNC, Impedanz 75Ω
IP-Eingang 1*IP-Eingang (RJ45, 100M TS über UDP)
10 MHz
Eingang 1 x 10 MHz-Eingang (BNC-Schnittstelle)
Bereich: 50 ~ 960 MHz, 1-kHz-Schritte
IF-Ausgang
Ausgangspegeldämpfung: -28,5 dBm ~ +3 dBm, 0,5 dB-Schritte
MER≥40dB
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Anschluss: N-Typ, Impedanz 50Ω
Standard DVB-S DVB-S2
DVB-S2X
Äußere Kodierung RS-Kodieru ng BCH-Kodierung BCH-Kodierung
Innere Kodierung Faltung LDPC-Kodierung LDPC-Kodierung
Konstellation QPSK
Kanalcodieru ng und Modulation
FEC/Faltungsra te
1/2, 2/3, 3/4, 5/6, 7/8
QPSK,8PSK, 16APSK, 32APSK
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
QPSK,8PSK, 8APSK, 16APSK, 32APSK
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 , 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 , 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36 , 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Roll-off-Faktor 0,2,0,25,0,35 0,2, 0,25 , 0,35 0,05, 0,10, 0,15, 0,2, 0,25, 0,35
Symbolrate
0,05 bis 45 Msps
0,05–40 Msps (32 APSK); 0,05 bis 45 Msps (16APSK/8PSK/QPS K)
BISS-Scramble Modus 1, Modus E
Webserver NMS
System
Sprache: English
Ethernet-Software-Upgrade
Verschiedene Dimension
0,05–40 Msps (32APSK, 32APSK-L); 0,05–45 Mbit/s (16APSK/8PSK/QPSK/16APSK-L/8APS K-L)
mm × 410 mm × 44 mm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
s Temperatur
Kontakt: Tomleequan E-Mail:
0–45 °C (Betrieb), -20–80 °C (Lagerung)
Leistung 100-240 V Wechselstrom ±10 %, 50 Hz – 60 Hz
+8613922702227
Bestellanleitung
DVB-S/S2
(950-2150 MHz)
(50-960 MHz)
