широкополосной спутниковой связи. Он предназначен для альтернативного преобразования
сигналов ASI и IP в цифровой выходной сигнал DVB-S/S2/S2X IF.
Режим скремблирования BISS вставлен в этот модулятор DVB-S2X, что помогает безопасно распределять ваши программы. Легко получить доступ к локальному и удаленному управлению с помощью программного обеспечения NMS и ЖК-дисплея на передней панели. Благодаря своей высокоэффективной конструкции модулятор ПЧ DEXIN NDS3403F DVB-S2X широко используется для вещания, интерактивных услуг, сбора новостей и других широкополосных спутниковых приложений.
Функции
* Полностью соответствует стандартам DVB-S (EN300 421), DVB-S2 (EN302 307-1) и DVB-S2X (EN 302 307-2)
* 4 входа ASI с поддержкой горячего резервного копирования (3 для резервного копирования)
* Поддержка входного сигнала IP (100M)
* Созвездия QPSK, 8PSK, 8APSK, 16APSK, 32APSK

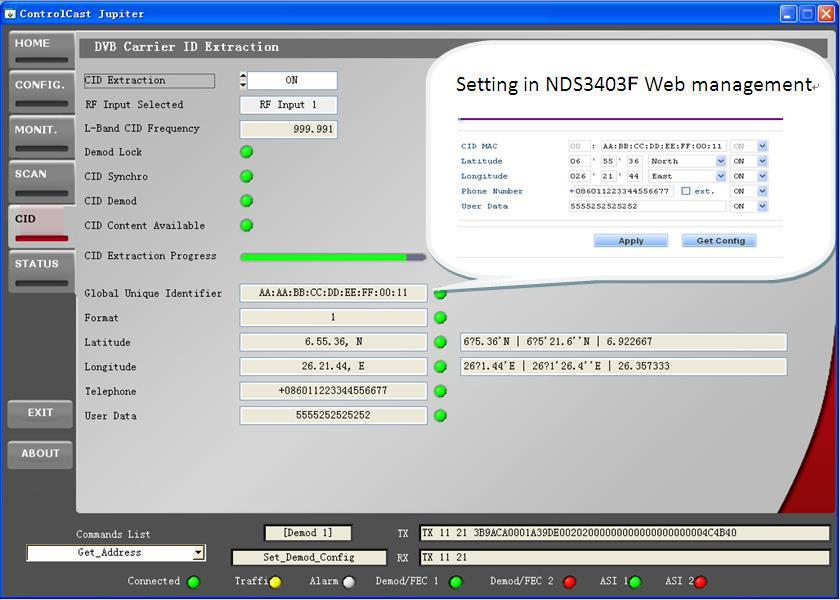

* Поддержка настройки RF CID (опционально согласно заказу)
выходных частот: 50~960

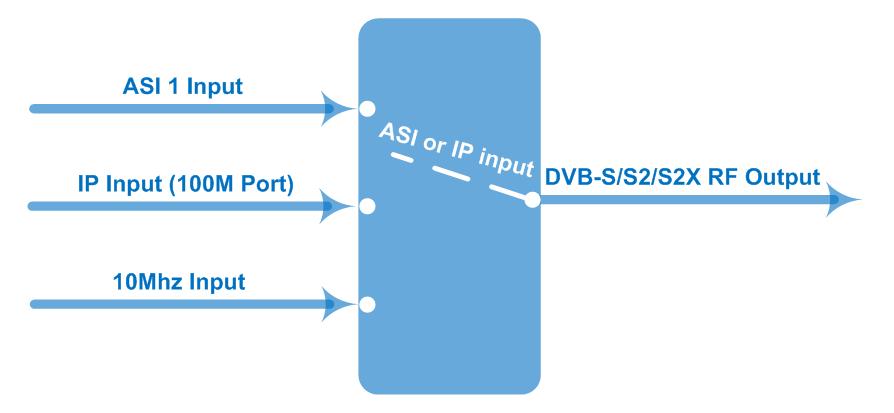

Принципиальная схема
Технические характеристики
ASI-вход
Поддержка ввода TS-пакета 188 байт
4 входа ASI (3 ASI для резервного копирования)
Разъем: BNC, сопротивление 75 Ом
IP-вход 1*IP-вход (RJ45, 100M TS через UDP)
Вход 10 МГц 1*10 МГц вход (интерфейс BNC)
Диапазон: 50 ~ 960 МГц, шаг 1 кГц
Выход ПЧ
Ослабление выходного уровня: -28,5 дБм~+3 дБм, шаг 0,5 дБ
МЕР≥40дБ
Разъем: тип N, сопротивление 50 Ом
Стандарт DVB-S DVB-S2 DVB-S2X
Внешнее
кодировани е
Внутреннее
Кодировани е RS Кодирование BCH
кодировани е Свертка
Созвездие QPSK
Кодирование
каналов
и модуляция
FEC/Скорост ь свертки
1/2, 2/3, 3/4, 5/6, 7/8
Кодирование LDPC
QPSK,8PSK, 16АПСК,32АПСК
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32АПСК: 3/4, 4/5, 5/6, 8/9, 9/10
Фактор
спада
Скорость
передачи символов
Система
Кодирование BCH
Кодирование LDPC
QPSK,8PSK, 8АПСК, 16АПСК, 32АПСК
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 , 23/36, 25/36, 13/18
8APSK: 5/9-л, 26/45-л
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 , 1/2-л, 8/15-л, 5/9-л, 26/45, 3/5, 3/5-л, 28/45, 23/36, 2/3-л, 25/36 , 13/18, 7/9, 77/90
32АПСК: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-Л, 32/45, 11/15, 7/9
0.2,0.25,0.35 0,2, 0,2 5 , 0,35 0,05, 0,10, 0,15, 0,2, 0,25, 0,35
0,05~45 Мвыб/с
0,05~40 Мбит/с (32APSK); 0,05~45 Мбит/с (16APSK/8PSK/QPS K)
BISS-схватка Режим 1, Режим E
Веб-сервер NMS Язык: английский
0,05~40 Мбит/с (32APSK, 32APSK-L); 0,05~45 Мбит/с (16APSK/8PSK/QPSK/16APSK-L/8APS K-L)
Температура 0~45℃(эксплуатация), -20~80℃(хранение)
Власть
