NDS3301B
Контур
Модулятор DEXIN NDS3301B DVB-C (QAM) это высокопроизводительный модулятор, разработанный в соответствии со стандартом DVB-C (EN300429), который является стандартом европейской широкополосной спутниковой связи. Это устройство обеспечивает более мощную приемную способность для приема TS, поступающего от кодера, мультиплексора, шлюза DVB, скремблера и т. д. Выходной контент, переносимый RF, может чередоваться между входом ASI или входом IP. Одновременно модулятор располагает TS с кодированием RS, сверточным чередованием и модуляцией QAM. Что касается области применения, его можно использовать для вещания, интерактивных услуг, сбора новостей и других широкополосных спутниковых приложений.

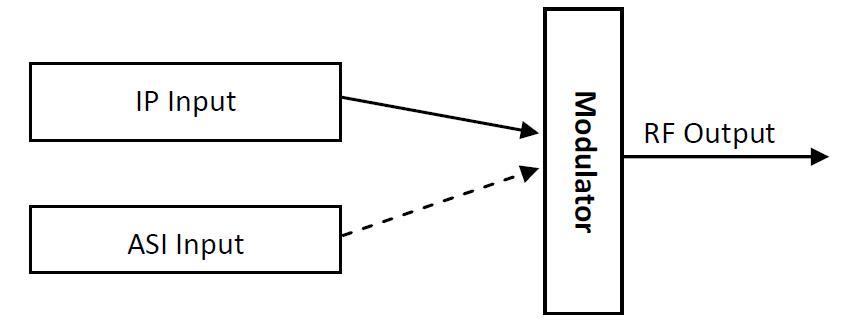

Принципиальная схема
Функции
* Полностью соответствует стандартам EN300 429/ITU-T J.83A/B/C (DVB-C), GB/T170
* Диапазон регулировки скорости передачи символов: 5,0 Мбит/с~7,0 Мбит/с
* Пять режимов созвездия: 16QAM, 32QAM, 64QAM, 128QAM и 256QAM
* 1 вход ASI и 1 вход IP, устройство выбирает один вход для модуляции и вывода через RF
* Огромная буферная память для пакетного потока кода
* Интеллектуальное удаление нулевых пакетов, автоматическое заполнение TS и точная настройка PCR
* Вставка NIT
* Поддержка фильтрации PID, повторного сопоставления и синхронного обновления PSI/SI.
* Эффективный мониторинг скорости передачи данных в реальном времени
* Диапазон выходных частот RF: 30 МГц ~ 960 МГц, шаг 1 кГц, управление ЖК-дисплеем и клавиатурой, а также управление веб-системой NMS
Технические характеристики
1-канальный вход ASI, интерфейс BNC, 75 Ом
Вход
1 канал IP (MPTS/SPTS) вход через UDP (одноадресная/многоадресная
передача) (порт 100M)
Канал QAM 1
Стандарт EN300 429/ITU-T J.83A/B/C, GB/T170
Скорость передачи
Модуляция
символов 5.0~7.0Msps, шаг 1ksps
Созвездие 16/32/64/128/256 QAM
РС (204, 188)
Общий
Размеры (Ш*Г*В) 482мм×300мм×44мм
Масса 2.3кг
Температура 0~45℃(Эксплуатация); -20~80℃(Хранение)
Власть Переменный ток 110 В±10%, 50/60 Гц или переменный ток 220 В±10%, 50/60 Гц
Потребление 22 Вт
