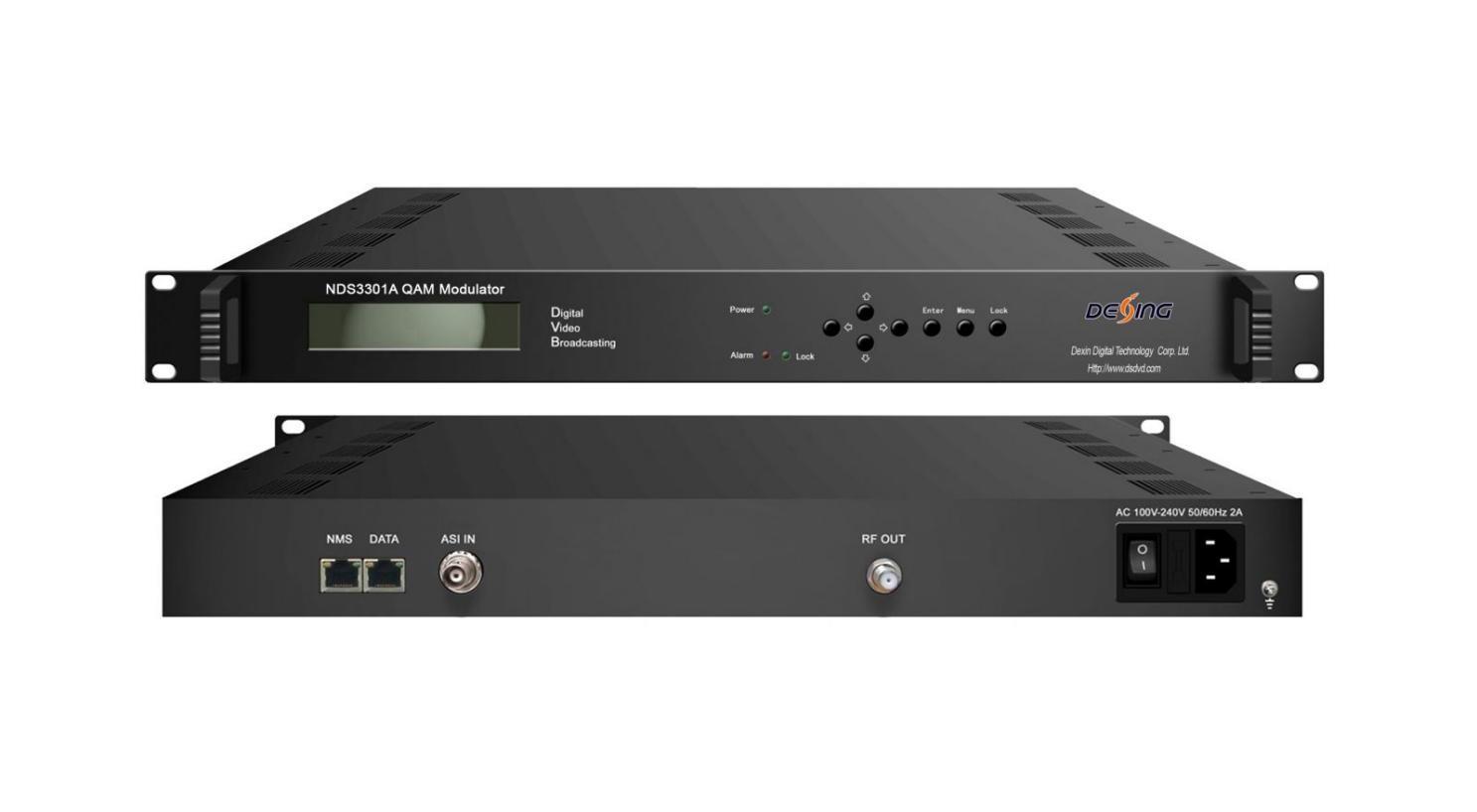

NDS3301A QAM-Modulator
Gliederung
Der QAM-Modulator DEXIN NDS3301A ist ein Hochleistungsmodulator, der gemäß dem DVB-C-Standard (EN300429) entwickelt wurde, dem Standard für europäische Breitband-Satellitentelekommunikation. Er bietet eine leistungsstärkere Empfangsfunktion für verschiedene TS von Encoder, Multiplexer, DVB-Gateway, Scrambler und Videoserver. Darüber hinaus hat der Modulator auch die Funktion, HF auszugeben und ordnet die TS gleichzeitig durch RS-Kodierung, Faltungsinterlacing und QAM-Modulation an. Dieses Gerät unterstützt lokale und Fernsteuerung über NMS-Software. Im Außeneinsatz kann es für Rundfunk, interaktive Dienste, Nachrichtensammlung und andere Breitband-Satellitenanwendungen verwendet werden.
Merkmale
* Volle Übereinstimmung mit dem Standard DVB-C (EN300 429), ITU-T J.83A/B/C
* Einstellbereich der Symbolrate: 5,0 Msps ~ 9,0 Msps
* Fünf Konstellationsmodi: 16QAM, 32QAM, 64QAM, 128QAM und 256QAM
* Unterstützt ASI-Eingabe
* Riesiger Pufferspeicher für den Burst-Code-Stream
* Intelligentes Löschen von Nullpaketen, automatisches Füllen von TS
* Unterstützt die genaue PCR-Anpassung
* Unterstützt NIT-Einfügung
* Unterstützt synchrone PID-Filterung, Neuzuordnung und PSI/SI-Aktualisierung
* Ausgangsfrequenzbereich: 30 MHz ~ 1000 MHz in 1-kHz-Schritten
* Ausgangsfrequenzdämpfungsbereich: -16 dBm ~ +12 dBm in 0,5 dB-Schritten
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
* LCD- und Tastaturbedienung
* Webbasierter NMS-Betrieb
Technische Daten
Kontakt: Tomleequan E-Mail:
Eingang 1-Kanal ASI-Eingang, BNC-Schnittstelle, 75Ω
QAM-Kanal 1
Standard
Modulation
EN300 429/ITU-T J.83A/B/C
Symbolrate 5,0 ~ 9,0 Msps, 1 ksps Schrittweite
Konstellation 16, 32, 64, 128, 256QAM
FEC
Konnektor
HF-Ausgang
System
RS(204, 188)
F-Typ, 75 Ω Impedanz
HF-Bereich 30 ~ 1000 MHz, 1 kHz Schrittweite
Ausgangsdämpfung -16 dBm ~ +12 dBm, 0,5 dB-Schrittweite
LCD-/Tastatur-Bedienung und NMS-Unterstützung
Konvertierung der englischen und chinesischen Benutzeroberfläche
Ethernet-Software-Upgrade
Abmessungen (B*T*H) 482 mm × 300 mm × 44 mm
Gewicht
Allgemein
2,3 kg
Temperatur 0–45 °C (Betrieb); -20–80 °C (Lagerung)
Leistung
Verbrauch
Wechselstrom 110 V ± 10 %, 50/60 Hz; oder Wechselstrom 220 V ± 10 %, 50/60 Hz
22W
