Serie NDS356X: IRD SD
Su producción está detenida temporalmente y aún no se ha fijado la fecha para reanudarla.
Módulo de demodulación = 2*RF/salida de bucle + 2*CAM + 2*tarjeta inteligente
Introducción del producto

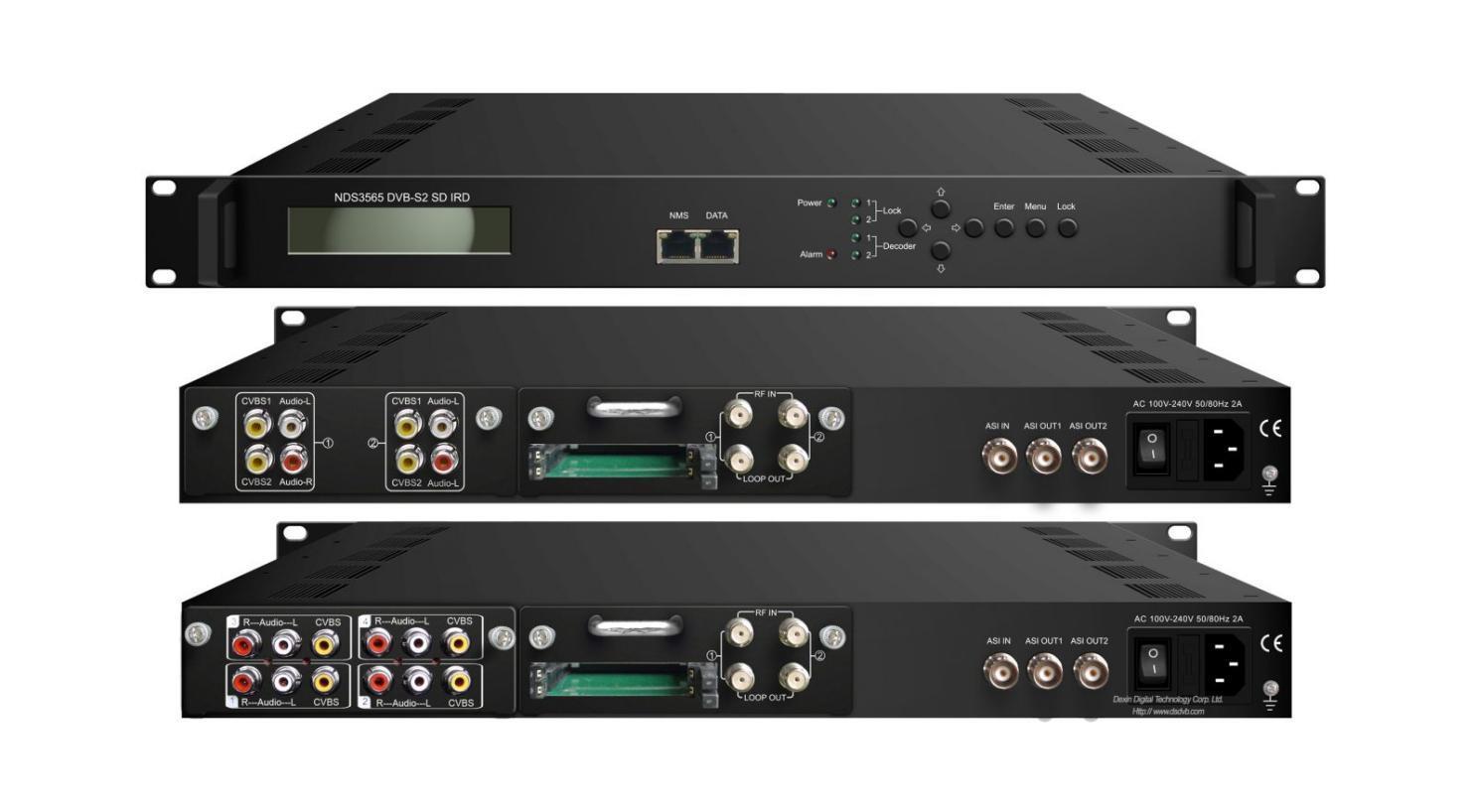

La serie DS356X SD IRD es un dispositivo todo en uno de DEXIN que integra demodulación, descodificador y decodificador (DVB-C, T/(T), ISDBT, S/S2/S2X opcional) en una sola carcasa para convertir señales de RF en salida de vídeo analógico (CVBS).
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227

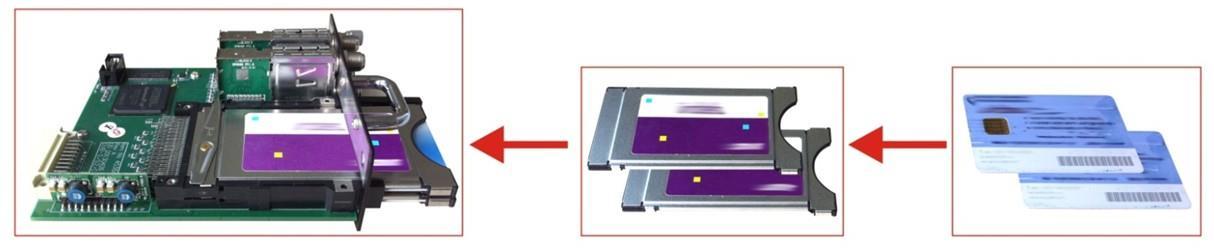

Se trata de un gabinete de 1 U que admite 2 entradas de sintonizador. Los dos CAM/CI que lo acompañan pueden descifrar la entrada de programas de RF, ASI e IP encriptados. El CAM NO requiere cables de alimentación externos antiestéticos, ni dispositivos de control remoto adicionales.
La función BISS también está incorporada para descifrar programas desde cualquier entrada. Su diseño de estructura enchufable facilita enormemente el cambio de módulos (demodulador o decodificador) según sea necesario.
Para satisfacer los diversos requisitos de los clientes, la Serie NDS356X también está equipada con 1 entrada ASI y salida con 2 puertos de salida ASI y puerto IP.
Características principales
* Módulos de demodulación + descodificador + descodificador en una sola caja
* 2 entradas de sintonizador (DVB-C, T/(T), ISDBT, S/S2/S2X opcional)
* 1 entrada ASI y 1 IP (UDP) para re-mux
* Una CAM puede descifrar múltiples programas de Tuners/ASI/IP
* Salida de video 2*CVBS separada (4*CVBS opcional)
* IP (1 MPTS y 8 SPTS) sobre UDP y salida RTP/RTSP; salida ASI
* Admite un máximo de 128 asignaciones PID por entrada
* Módulos demoduladores y decodificadores enchufables y modificables
* Admite descodificación BISS (hasta 120 Mbps)
* Pantalla LCD, control remoto y firmware, gestión web NMS
* Actualizaciones vía web
* La mejor calidad y precio revolucionario.

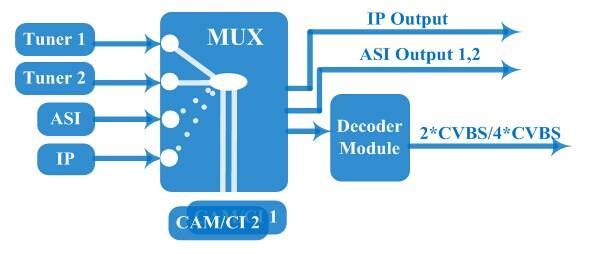

Cuadro de principios
Especificaciones técnicas
2 * Sintonizador (DVB-C, T/(T), ISDBT, S/S2/S2X opcional), tipo F
Aporte
1*Entrada ASI para re-mux, interfaz BNC
1*Entrada IP para re-mux (UDP)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Frecuencia de entrada 60 ~ 890 MHz
DVB-C
Sintonizadores multimodo conmutables (Nuevo)
DVB-T/(T)
ISDB-T
Estándar J.83A, J.83C J.83B
Constelación 16/32/64/128/256 AMQ 64/256 AMQ
Frecuencia de entrada 60 ~ 890 MHz
Ancho de banda 6/7/8 meses
Frecuencia de entrada 60 ~ 890 MHz
Frecuencia de entrada 950 ~ 2150 MHz
Velocidad de símbolos 1~45 Msps
Comisión
DVB-S
Sección del sintoniza dor
Versión 1
DVB-S2
Económica para Europa (CEE)
1/2, 2/3, 3/4, 5/6, 7/8
Constelación QPSK
Intensidad de la señal - 65 ~ -25 dBm
Tasa de bits de entrada máxima ≤120 Mbps
Frecuencia de entrada 950 ~ 2150 MHz
Velocidad de símbolos 1~45 Msps
Comisión
Económica para Europa (CEE)
Versión 2 (Nuevo)
DVB-S
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constelación QPSK, 8PSK
Tasa de bits de entrada máxima ≤120 Mbps
Frecuencia de entrada 950 ~ 2150 MHz
Velocidad de símbolos 0,5 ~ 45 Msps
Intensidad de la señal - 65- -25dBm
Comisión
Económica para Europa (CEE)
1/2, 2/3, 3/4, 5/6, 7/8
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
DVB-S2
Constelación QPSK
Tasa de bits de entrada máxima ≤160 Mbps
Frecuencia de entrada 950 ~ 2150 MHz
Velocidad de símbolos
Comisión
Económica para Europa (CEE)
QPSK/8PSK/16APSK: 0,5 ~ 45 Msps
32APSK: 0,5 ~ 40 Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Constelación QPSK, 8PSK, 16APSK, 32APSK
Tasa de bits de entrada máxima ≤160 Mbps
Frecuencia de entrada 950 ~ 2150 MHz
Velocidad de símbolos
DVB-S2X
FEC
QPSK/8PSK/16APSK: 0,5 ~ 45 Msps
8APSK: 0,5~40Msps
32APSK: 0,5~40Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2 L, 8/15 L, 5/9 L, 26/45, 3/ 5, 3/5 litros, 28/45, 23/36, 2/3 litros, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 15/11, 7/9
Constelación QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Velocidad de bits de entrada máxima ≤160Mbps
Descodificando Cantidad CAM/CI 2
Modo SÓLO
Producción
Modo 1, Modo E (hasta 120 Mbps)
IP (1*MPTS y 8*SPTS) a través de UDP, RTP/RTSP. Interfaz Ethernet 100Base-T (unidifusión/multidifusión)
2×ASI reflejado, interfaz BNC
2*CVBS opcional
Interfaz de vídeo: 2xCVBS (RCA)
Interfaz de audio: 2xestéreo/4xmono (RCA)
Resolución: PAL 576i, NTSC 480i
Sistema
Misceláneas
Descodificar
Decodificación de vídeo: MPEG-2, MPEG-4 AVC/H.264 (opcional)
Decodificación de audio: MPEG 1 capa II
4*CVBS opcional
Interfaz de vídeo: 4xCVBS (RCA)
Interfaz de audio: 4xestéreo/8xmono (RCA)
Descodificar
Resolución: PAL 576i, NTSC 480i
Decodificación de vídeo: MPEG-2, MPEG-4 AVC/H.264
Decodificación de audio: MPEG 1 capa II
Interfaz local LCD + botones de control
Gestión remota Gestión de servidores web
Idioma
Inglés
Mejora USB, gestión web
Dimensión
482 x 300 x 44,5 mm (ancho x largo x alto)
Peso aproximado 3,5 kilos
Ambiente 0~45℃(trabajo);-20~80℃(almacenamiento)
Requisitos de potencia 100~240 V CA, 50/60 Hz
Consumo de energía 20 W
Contacto: Tomleequan Correo electrónico:

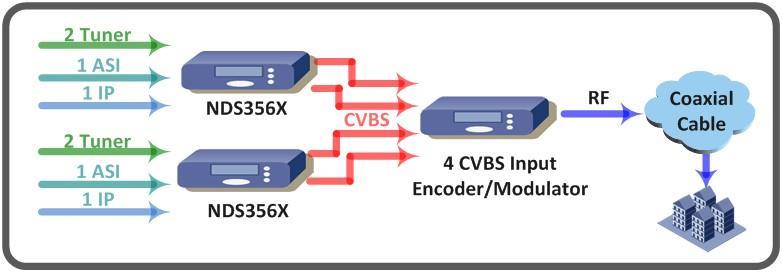

Ejemplo de conexión del sistema
Guía de pedidos
NDS356X, 'X' debe interpretarse como dígitos diferentes que indican sintonizadores de diferente estándar.
* NDS3561 DVB-C SD-IRD
* NDS3564 DVB-(T) SD-IRD
* NDS3565 DVB-S/S2 SD-IRD
Varias placas de decodificación son opcionales:

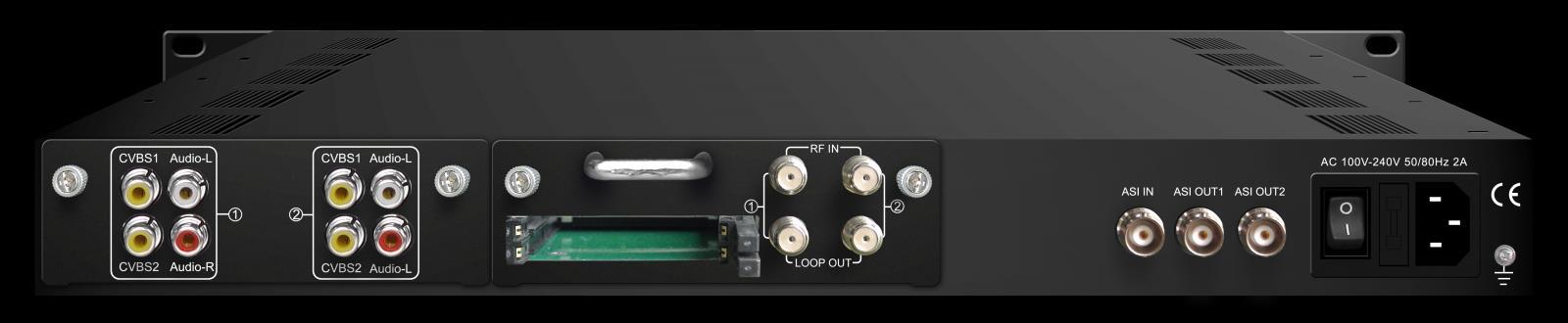

Opción 1: 2 salidas A/V (decodificación MPEG-2) - NDS356X
Opción 2: 2 salidas A/V (decodificación MPEG-2 y MPEG-4) – NDS356X-A

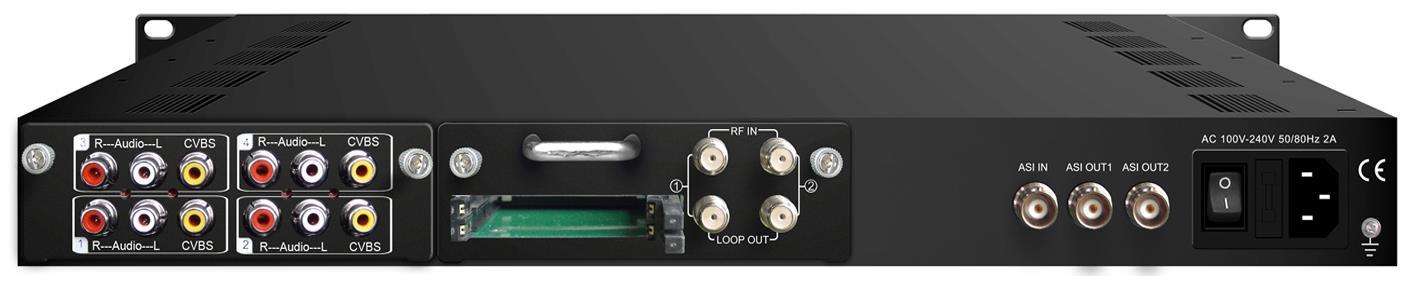

Opción 3: 4 salidas A/V (decodificación MPEG-2 y MPEG-4) – NDS356X-C
