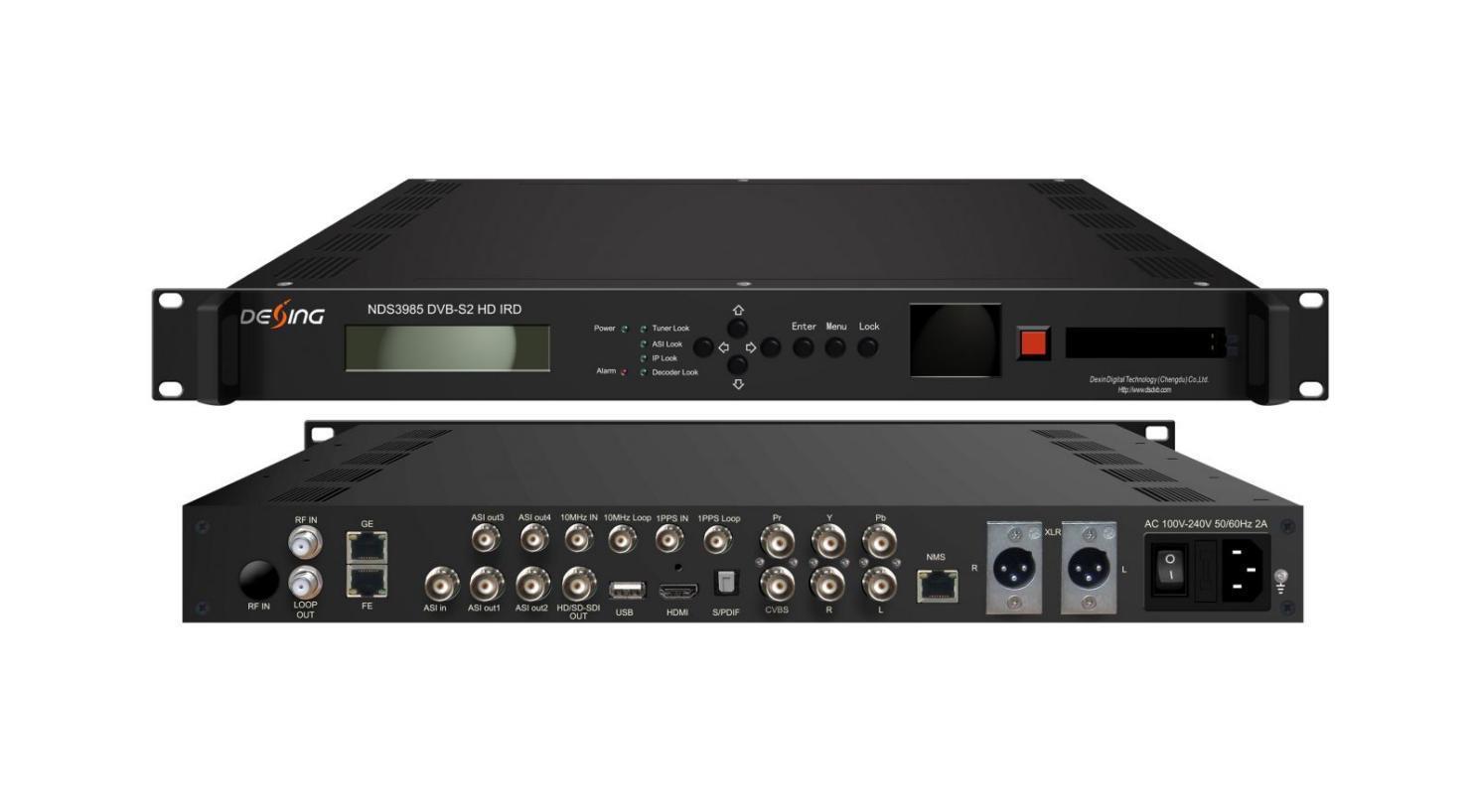

Série NDS398X HD IRD
Contorno
O NDS398X Series HD IRD pode decodificar sinais TS de ASI, sintonizador (DVB-C/DVB-S/S2/ISDB-T opcional) ou fontes IP em sinal de áudio e vídeo. O dispositivo suporta decodificação HD de até 1080i e padrão de compressão MPEG-2 e H.264. Além disso, ele suporta a função de multiplexação ISDB. Após multiplexar os sinais TS do sintonizador, fontes ASI e IP de acordo com o padrão ISDB-T, então emite sinais ASI e IP (UDP). Além disso, ele é equipado com módulo de decodificação CI. Ele também suporta LCD, teclado e gerenciamento SNMP/web.
Recurso
* Suporta entrada RF DVB-C/DVB-S/S2/ISDB-T
* Suporta 1 entrada RF, 1 entrada ASI, 1 entrada IP (100M)
* Suporta 2 canais de saída ASI e 1 saída IP (100M) sobre protocolo UDP/RTP
* Suporta HD/SD-SDI, YPbPr, HDMI, saída de vídeo CVBS e áudio balanceado XLR, áudio não balanceado e saída de áudio digital S/PDIF
* Em conformidade com os padrões de compressão MPEG-2 e H.264, suporte máximo para decodificação HD 1080i
* Em total conformidade com o padrão ISDB-T/ISDB-Tb
* Suporte para edição de tabela PSI/SI variável
* Suporta entrada de clock externo de 1PPS e 10Mhz e SFN
* Suporte SNMP/gerenciamento Web, LCD + controle de teclado, fácil de operar
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

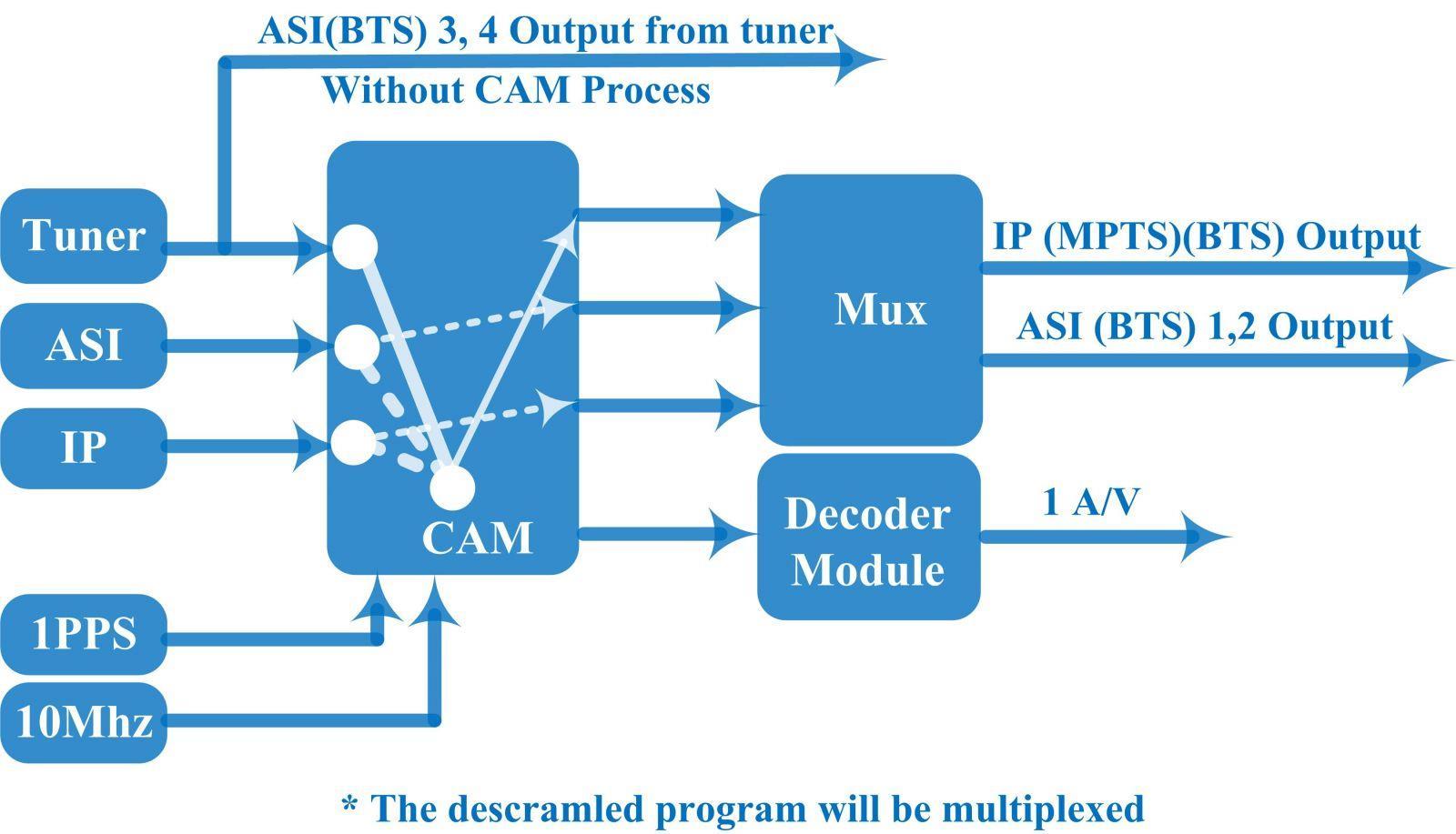

Quadro de Princípios
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Especificações
Entrada
Seção de demodulação
1 entrada RF (DVB-C/DVB-S/S2/ISDB-T opcional)
1Entrada ASI (suporte ao formato de pacote 188/204)
1 entrada IP MPTS (100 Mbps, porta RJ45) sobre protocolo UDP/RTP
Entrada de relógio GPS 10Mhz
Entrada de sinal GPS 1PPS
Padrão J.83A(DVB-C), J.83B, J.83C
DVB-C
DVB-S
Frequência de entrada 30 MHz~1000 MHz
Constelação 16/32/64/128/256 QAM
Frequência de entrada 950-2150MHz
Taxa de símbolo 1-45Msps
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
DVB-S2
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Intensidade do sinal - 65- -25dBm
Constelação 1/2, 2/3, 3/4, 5/6, 7/8 QPSK
Frequência de entrada 950-2150MHz
Taxa de símbolo 1~45 Msps
Taxa de código 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constelação
ISDB-T
Saída ASI
QPSK, 8PSK (16 APSK, 32 APSK mediante solicitação)
Rolar para fora 0,20, 0,25, 0,35
Frequência de entrada 30-1000MHz
Saída ASI 1 e 2 BTS após multiplexação, ASI 3 e 4 para passagem do sintonizador
Saída IP 1 saída IP MPTS (100M, porta RJ45) sobre protocolo UDP/RTP
1xCVBS(BNC): 576i@25fps, 480i@29,97fps
1xYPbPr(BNC): 1080i@25, 29,97, 30 fps; 720p@50, 59,94 fps
Saída de vídeo
Saída de áudio
Decodificação de vídeo
Decodificação de áudio
Multiplexação ISDB-T
1xHD/SD-SDI(BNC): 1080i@25, 29,97, 30 fps; 720p@50, 59,94 fps; 576i@25 fps; 480i@29,97 fps
1 x HDMI: 1080i@25, 29,97, 30 fps; 720p@50, 59,94 fps
Áudio estéreo não balanceado: interface BNC
Áudio estéreo balanceado: interface XLR
Áudio digital: SPDIF
MPEG-2, H.264
MPEG1 camada 2, AC3, HE-AAC (v2), LC-AAC
Suporta mapeamento de 256 PID por canal (automático ou manual)
Ajuste preciso de PCR
Gerar tabela PSI/SI automaticamente
Modos: modo1 (2k), modo2 (4k), modo3 (8k)
Intervalo de guarda: 1/4, 1/8, 1/16, 1/32
Taxa de código: 1/2,2/3,3/4,5/6,7/8
Parâmetros BTS ISDB-T
Parâmetros SFN
Parâmetros DVB-CI
Constelações: DQPSK/QPSK/16QAM/64QAM
Modo de camada: A, A+B, A+B+C
Número de segmentos: 1-13
Largura de banda: 6MHz, 7MHz, 8MHz
Atraso máximo de tempo: 0 ms ～ 1000 ms
Deslocamento de tempo de atraso do dispositivo: -1000ms ～ +1000ms
ID do dispositivo: 0 ～ 30
Descodificador: DVB-CSA
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Sistema
Em geral
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Interface de cartão inteligente: ISO7816
Separação de placa de interface: PCMCIA
Suporte SNMP/gerenciamento Web, LCD + controle de teclado
Conversão de interface em inglês e chinês
Atualização de software Ethernet
Dimensões 482 mm * 455 mm * 44,5 mm
Peso aproximado 3,2 kg
Poder <20W (máx.)
Temperatura 0~45℃(Operação), -20~80℃(Armazenamento)
Informações do pedido:
NDS3981 DVB-C HD IRD; NDS3982 DVB-S HD IRD; NDS3985 DVB-S2 HD IRD; NDS3986 ISDB-T HD IRD;
Comparação técnica:
Transmissão em
NDS397X /NDS399X
Entrada IP
ASI fora
NDS398X
Sobre ,UDP, RTP (100 Base-T) Sobre UDP/RTP (100 Base-T)
Saída espelhada
BTS ASI 1 e 2 após multiplexação; ASI 3 e 4 para passagem do sintonizador
Transmissão para fora
IP fora
Saída espelhada BTS ASI 1 e 2 após multiplexação; ASI 3 e 4 para passagem do sintonizador
8 saídas SPTS sobre UDP, 100M Base-T (-NDS397X) 32 saídas SPTS sobre UDP, 1000M Base-T (-NDS399X) 1 saída IP MPTS sobre UDP/RTP (1000 Base-T)
Gateway BTS ISDB-T R&S®AVG050
Sobre IPv4, UDP, RTP (1000 Base-T)
Saída espelhada ASI 1&2 para BTS em um fluxo de transporte MPEG-2 com dados auxiliares
2 × fluxos IP com endereços IP individuais, portas UDP e configuração FEC de acordo com SMPTE 2022-1/2
Descriptografia BISS Sim N / D Sim
Referência 10MHz REF N / D Sim Sim 1PPS N / D Sim N / D
Parâmetros
Modulação N / D
DQPSK/QPSK/16QAM/64QAMQPSK/16QAM/64QAM
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
ISDB-T Constelação
PSI/SI
Adaptador
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
PAT, TPM, NIT, SDT, TOT, TDT PAT, PMT, NIT, SDT, TOT, BIT
SFN Sim Sim
Suporta decodificação
Padrão
Decodificação
H.264 e MPEG2 e saída V/A por meio de várias interfaces
Suporta decodificação H.264 e MPEG2 e saída V/A por meio de várias interfaces N / D
Monitor LCD Sim Sim
