Describir
El receptor de infrarrojos de alta definición de la serie NDS398X puede decodificar señales TS de fuentes ASI, sintonizador (DVB-C/DVB-S/S2/ISDB-T opcional) o IP en señales de audio y video. El dispositivo admite decodificación HD de hasta 1080i y estándares de compresión MPEG-2 y H.264. Además, admite la función de multiplexación ISDB. Después de multiplexar las señales TS del sintonizador, las fuentes ASI e IP de acuerdo con el estándar ISDB-T, emite señales ASI e IP (UDP). Además, está equipado con un módulo de decodificación CI. También admite LCD, teclado y administración SNMP/web.
Característica
* Admite entrada RF DVB-C/DVB-S/S2/ISDB-T
* Admite 1 entrada RF, 1 entrada ASI, 1 entrada IP (100M)
* Admite 2 canales de salida ASI y 1 salida IP (100M) a través del protocolo UDP/RTP
* Admite salida de video HD/SD-SDI, YPbPr, HDMI, CVBS y audio balanceado XLR, audio no balanceado y salida de audio digital S/PDIF
* Cumple con los estándares de compresión MPEG-2 y H.264, soporte máximo para decodificación HD 1080i
* Cumple totalmente con el estándar ISDB-T/ISDB-Tb
* Admite edición de tablas variables PSI/SI
* Admite entrada de reloj externa de 1 PPS y 10 Mhz y SFN
* Admite gestión SNMP/Web, control de LCD + teclado, fácil de operar

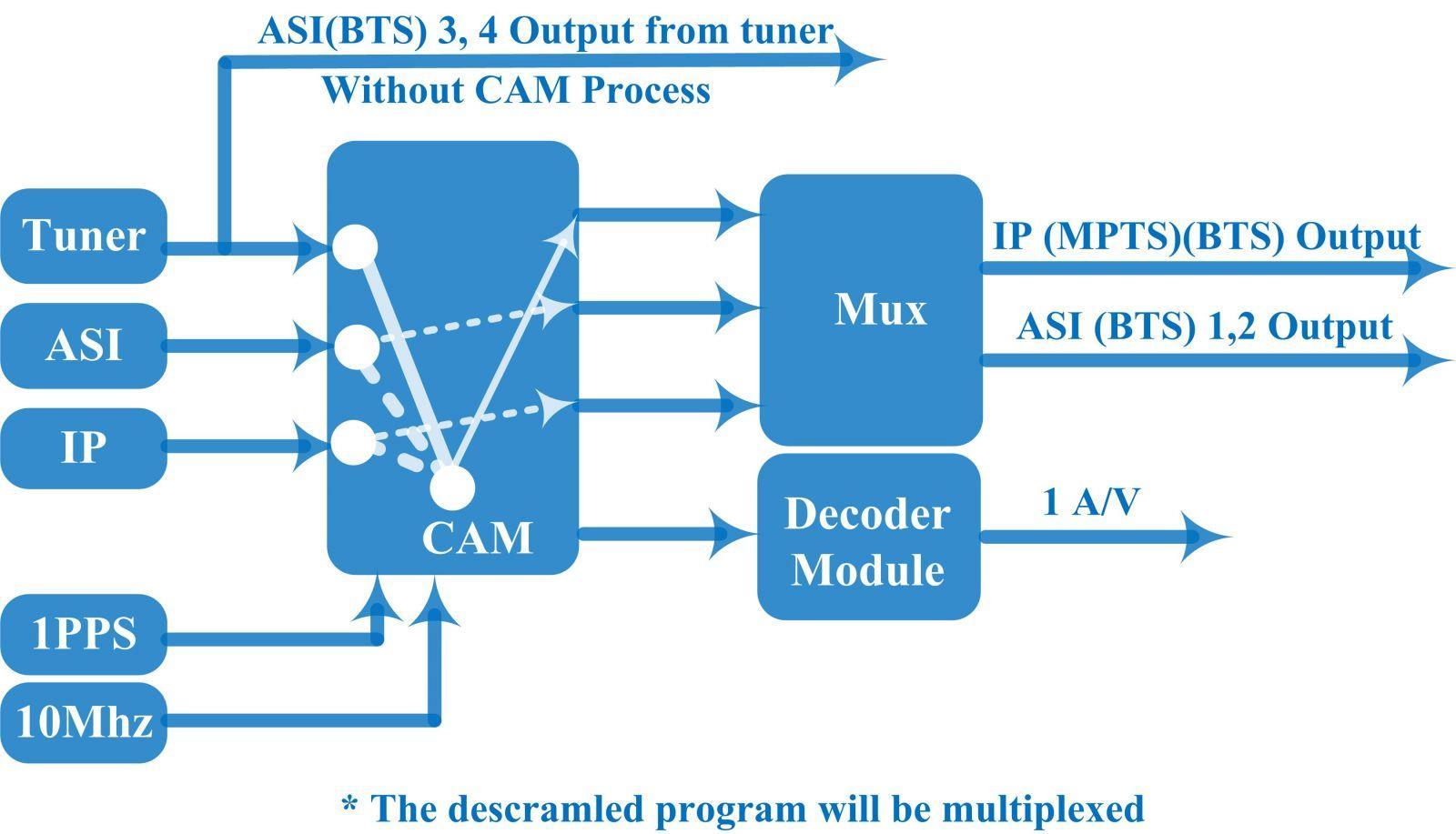

Cuadro de principios
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Presupuesto
Aporte
1 entrada RF (DVB-C/DVB-S/S2/ISDB-T opcional)
Entrada 1ASI (compatible con formato de paquete 188/204)
1 entrada IP MPTS (100 Mbps, puerto RJ45) sobre protocolo UDP/RTP
Entrada de reloj GPS de 10 Mhz
Entrada de señal GPS 1PPS
Estándar J.83A (DVB-C), J.83B, J.83C
DVB-C
Sección de demodulación
DVB-S
Frecuencia de entrada 30 MHz ~ 1000 MHz
Constelación 16/32/64/128/256 AMQ
Frecuencia de entrada 950-2150 MHz
Velocidad de símbolos 1-45 Msps
Intensidad de la señal - 65- -25dBm
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Constelación 1/2, 2/3, 3/4, 5/6, 7/8 QPSK
Frecuencia de entrada 950-2150 MHz
Velocidad de símbolos 1~45 Msps
Salida ASI
DVB-S2
Tasa de código 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constelación QPSK, 8PSK (16 APSK, 32 APSK bajo pedido)
Bajarse rodando 0,20, 0,25, 0,35
ISDB-T Frecuencia de entrada 30-1000 MHz
Salida ASI 1 y 2 BTS después de la multiplexación, ASI 3 y 4 para paso del sintonizador
Salida IP 1 salida IP MPTS (100M, puerto RJ45) sobre protocolo UDP/RTP
1xCVBS(BNC): 576i a 25 fps, 480i a 29,97 fps
1xYPbPr(BNC): 1080i a 25, 29,97, 30 fps; 720p a 50, 59,94 fps
Salida de vídeo
Salida de audio
Descodificación de vídeo
Descodificación de audio
Multiplexación
ISDB-T
1xHD/SD-SDI(BNC): 1080i a 25, 29,97, 30 fps; 720p a 50, 59,94 fps; 576i a 25 fps; 480i a 29,97 fps
1 HDMI: 1080i a 25, 29,97, 30 fps; 720p a 50, 59,94 fps
Audio estéreo no balanceado: interfaz BNC
Audio estéreo balanceado: interfaz XLR
Audio digital: SPDIF
MPEG-2, H.264
MPEG1 capa 2, AC3, HE-AAC (v2), LC-AAC
Admite 256 asignaciones PID por canal (automática o manualmente)
Ajuste preciso de PCR
Generar tabla PSI/SI automáticamente
Modos: modo1(2k), modo2(4k), modo3(8k)
Intervalo de guarda: 1/4, 1/8, 1/16, 1/32
Tasa de código: 1/2, 2/3, 3/4, 5/6, 7/8
Parámetros de la BTS
ISDB-T
Parámetros de SFN
Parámetros DVB-CI
Constelaciones: DQPSK/QPSK/16QAM/64QAM
Modo de capa: A, A+B, A+B+C
Número de segmentos: 1-13
Ancho de banda: 6 MHz, 7 MHz, 8 MHz
Retardo de tiempo máximo: 0 ms ～ 1000 ms
Retardo de cambio de tiempo del dispositivo: -1000 ms ～ +1000 ms
ID del dispositivo: 0 ～ 30
Descodificador: DVB-CSA
Interfaz de tarjeta inteligente: ISO7816
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Sistema
General
Contacto:
Separación de tarjetas de interfaz: PCMCIA
Admite gestión SNMP/Web, control de LCD + teclado Conversión de interfaz entre inglés y chino
Actualización del software de Ethernet
Dimensiones 482 mm x 455 mm x 44,5 mm
Peso aproximado 3,2 kilos
Fuerza <20 W (máximo)
Temperatura
Información del pedido:
Receptor DVB-C HD IRD NDS3981;
Receptor DVB-S HD IRD NDS3982;
Receptor DVB-S2 HD IRD NDS3985; NDS3986 ISDB-T HD IRD;
Comparación técnica:
Transmitir en Entrada de IP
Salida ASI
Transmitir fuera
IP fuera
0~45℃(en funcionamiento), -20~80℃(en almacenamiento)
NDS397X / NDS399X NDS398X
A través de UDP, RTP (100 Base-T)
Salida reflejada
ASI 1 y 2 BTS después de la multiplexación; ASI 3 y 4 para transferencia de sintonizador
Salida 8 SPTS a través de UDP, 100M Base-T (-NDS397X)
Salida 32 SPTS a través de UDP, 1000M Base-T (-NDS399X)
A través de UDP/RTP (100 Base-T)
Salida reflejada ASI 1 y 2 BTS después de la multiplexación; ASI 3 y 4 para transferencia de sintonizador
Puerta de enlace BTS ISDB-T R&S®AVG050
A través de IPv4, UDP, RTP (1000 Base-T)
Salida reflejada ASI 1 y 2 para BTS en un flujo de transporte MPEG-2 con datos auxiliares
1 salida IP MPTS sobre UDP/RTP (1000 Base-T)
2 × transmisiones IP con direcciones IP individuales, puertos UDP y configuración
FEC de acuerdo con SMPTE 2022-1/2
Descifrado BISS Sí N / A Sí
Referencia
REF. 10 MHz N / A Sí Sí
1pps N / A Sí N / A
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Parámetros
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
ISDB-T Constelación de modulación N / A
PSI/SI
Adaptador
DQPSK/QPSK/16QAM/64QAM QPSK/16QAM/64QAM
PAT, PMT, NIT, SDT, TOT, TDT
PAT, PMT, NIT, SDT, TOT, BIT
SFN Sí Sí
Descodificación
Estándar
Admite decodificación H.264 y MPEG2 y salida V/A a través de varias interfaces
Admite decodificación H.264 y MPEG2 y salida V/A a través de varias interfaces N / A
Monitor LCD Sí Sí
