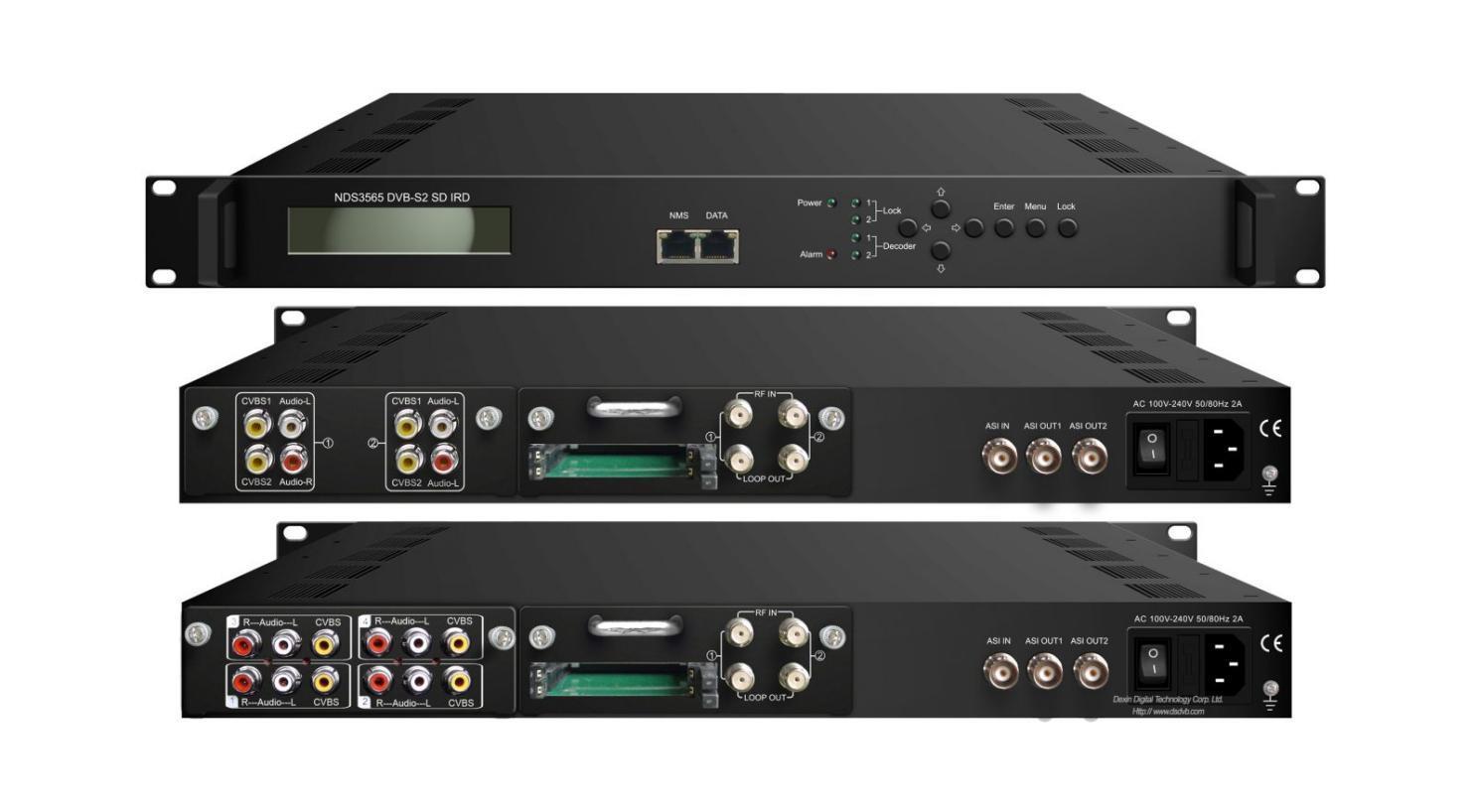

Serie NDS356X SD IRD
La produzione è temporaneamente sospesa e la data di ripresa non è ancora stata fissata.
Modulo di demodulazione = 2*RF/Loop out + 2*CAM + 2*Smartcard
Introduzione al prodotto
DS356X Series SD IRD è il dispositivo all-in-one di DEXIN che integra demodulazione, de-scrambler e decodifica (DVB-C, T/(T), ISDBT, S/S2/S2X opzionale) in un unico dispositivo per convertire i segnali RF in un'uscita video analogica (CVBS).

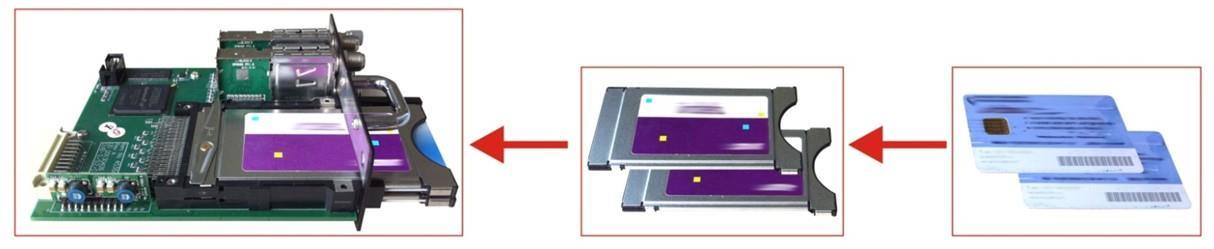

Si tratta di un case 1-U che supporta 2 ingressi sintonizzatore. Le due CAM/CI accompagnate possono decodificare l'ingresso dei programmi da RF, ASI e IP criptati. La CAM NON richiede antiestetici cavi di alimentazione esterni, cavi o dispositivi di controllo remoto aggiuntivi.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan
È inoltre integrata la funzione BISS per decodificare i programmi da qualsiasi input.
La sua struttura collegabile semplifica notevolmente la sostituzione dei moduli (demodulatore o decodificatore) in base alle necessità.
Per soddisfare le diverse esigenze dei clienti, la serie NDS356X è dotata anche di 1 ingresso ASI e di 2 porte di uscita ASI e porta IP.
Caratteristiche principali
* Moduli di demodulazione + descrambler + decoder in un'unica scatola
* 2 ingressi sintonizzatore (DVB-C, T/(T), ISDBT, S/S2/S2X opzionale)
* 1 ingresso ASI e 1 IP (UDP) per re-mux
* Una CAM può decifrare più programmi da Tuner/ASI/IP
* Uscita video separata 2*CVBS (4*CVBS opzionale)
* IP (1 MPTS e 8 SPTS) su uscita UDP e RTP/RTSP; uscita ASI
* Supporta un massimo di 128 mappature PID per ingresso
* Moduli demodulatori e decodificatori collegabili e intercambiabili
* Supporta la decodifica BISS (fino a 120 Mbps)
* Display LCD, telecomando e firmware, gestione web NMS
* Aggiornamenti via web
* Migliore qualità e prezzo rivoluzionario

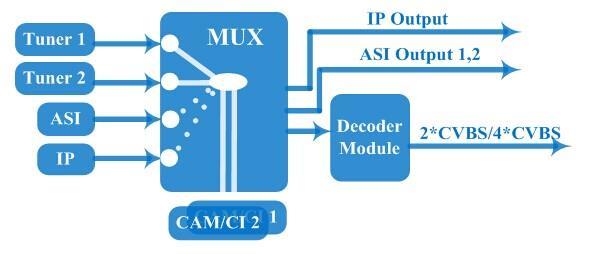

Grafico dei principi
Specifiche tecniche
2 *Sintonizzatore (DVB-C, T/(T), ISDBT, S/S2/S2X opzionale), tipo F
Ingresso
1*Ingresso ASI per re-mux, interfaccia BNC
1*Ingresso IP per re-mux (UDP)
Sezione sintonizzat ore Sintonizzatori multi-modali commutabili DVB-C
Frequenza di ingresso
Frequenza: 60 ~890 MHz
Standard J.83A, J.83C J.83B
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
(Nuovo)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Costellazione
Frequenza di ingresso
DVB-T/(T)
ISDB-T
Versione 1
Digitale terrestre
16/32/64/128/256 equazione magnetica 64/256 MQ
Frequenza: 60 ~890 MHz Larghezza di banda 6/7/8 mesi
Frequenza di ingresso
Frequenza di ingresso
Frequenza: 60 ~890 MHz
Frequenza: 950~2150 MHz
Tasso di simbolo 1~45 Msps Commissione Elettorale 1/2, 2/3, 3/4, 5/6, 7/8
Costellazione QPSK Potenza del segnale - 65~-25dBm
Bitrate massimo in ingresso ≤120 Mbps
Frequenza di ingresso
Digitale terrestre (DVB-S2)
Frequenza: 950~2150 MHz
Tasso di simbolo 1~45 Msps Commissione Elettorale 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Costellazione QPSK, 8PSK
Bitrate massimo in ingresso ≤120 Mbps
Frequenza di ingresso
Digitale terrestre
Versione 2 (Nuovo)
Frequenza: 950~2150 MHz
Tasso di simbolo Da 0,5 a 45 Msps Potenza del segnale - 65- -25dBm Commissione Elettorale 1/2, 2/3, 3/4, 5/6, 7/8
Costellazione QPSK
Bitrate massimo in ingresso ≤160 Mbps
Digitale terrestre (DVB-S2)
Frequenza di ingresso
Frequenza: 950~2150 MHz
Tasso di simbolo QPSK/8PSK/16APSK: 0,5~45 Msps Velocità di trasmissione: 100 Mbit/s;
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Commissione Elettorale
Digitale terrestre
Decomposizione
Quantità CAM/CI
Modalità SOLO
Produzione
Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Costellazione QPSK, 8PSK, 16APSK, 32APSK
Bitrate massimo in ingresso ≤160 Mbps
Frequenza di ingresso
Tasso di simbolo
FEC
Costellazione
Frequenza: 950~2150 MHz
QPSK/8PSK/16APSK: 0,5~45 Msps
8APSK: 0,5~40Msps
32APSK: 0,5~40Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9 litri, 26/45 litri
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Bitrate massimo in ingresso ≤160Mbps
2
Modalità 1, Modalità E (fino a 120 Mbps)
IP (1*MPTS e 8*SPTS) in uscita tramite UDP, RTP/RTSP.
Interfaccia Ethernet 100Base-T (unicast / multicast)
2×ASI specchiato, interfaccia BNC
2*CVBS opzionale
Decodificare
Interfaccia video: 2xCVBS (RCA)
Interfaccia audio: 2xStereo/4xMono (RCA)
Sistema
4*CVBS opzionale
Tomleequan Email:
Risoluzione: PAL 576i, NTSC 480i
Decodifica video: MPEG-2, MPEG-4 AVC/H.264 (opzionale)
Decodifica audio: MPEG 1 Layer II
Interfaccia video: 4xCVBS (RCA)
Interfaccia audio: 4xStereo/8xMono (RCA)
Varie
Decodificare
Risoluzione: PAL 576i, NTSC 480i
Decodifica video: MPEG-2, MPEG-4 AVC/H.264
Decodifica audio: MPEG 1 Layer II
Interfaccia locale LCD + pulsanti di controllo
Gestione remota Gestione del server Web Lingua Inglese
Aggiornamento USB, gestione web
Dimensione 482*300*44,5mm (L×P×A)
Peso approssimativo 3,5 kg
Ambiente 0~45℃(lavoro)；-20~80℃(stoccaggio)
Requisiti di potenza 100~240 V CA, 50/60 Hz
Consumo energetico 20W

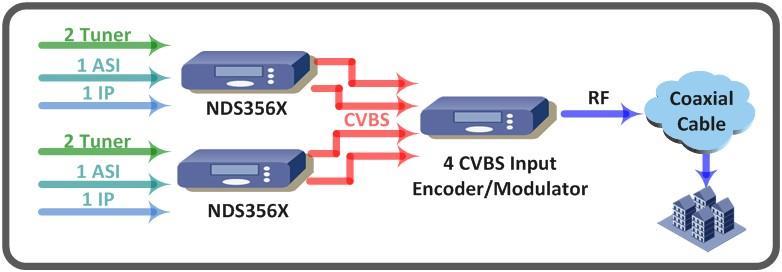

Esempio di connessione di sistema
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Guida agli ordini
NDS356X, 'X' dovrebbe essere interpretato come cifre diverse che indicano sintonizzatori di standard diverso.
* NDS3561 DVB-C SD ricevitore
* NDS3564 DVB-(T) SD ricevitore
* NDS3565 DVB-S/S2 SD ricevitore
Sono opzionali più schede di decodifica:
Opzione 1: 2 uscite A/V (decodifica MPEG-2) - NDS356X
Opzione 2: 2 uscite A/V (decodifica MPEG-2 e MPEG-4) – NDS356X-A
Opzione 3: 4 uscite A/V (decodifica MPEG-2 e MPEG-4) – NDS356X-C
