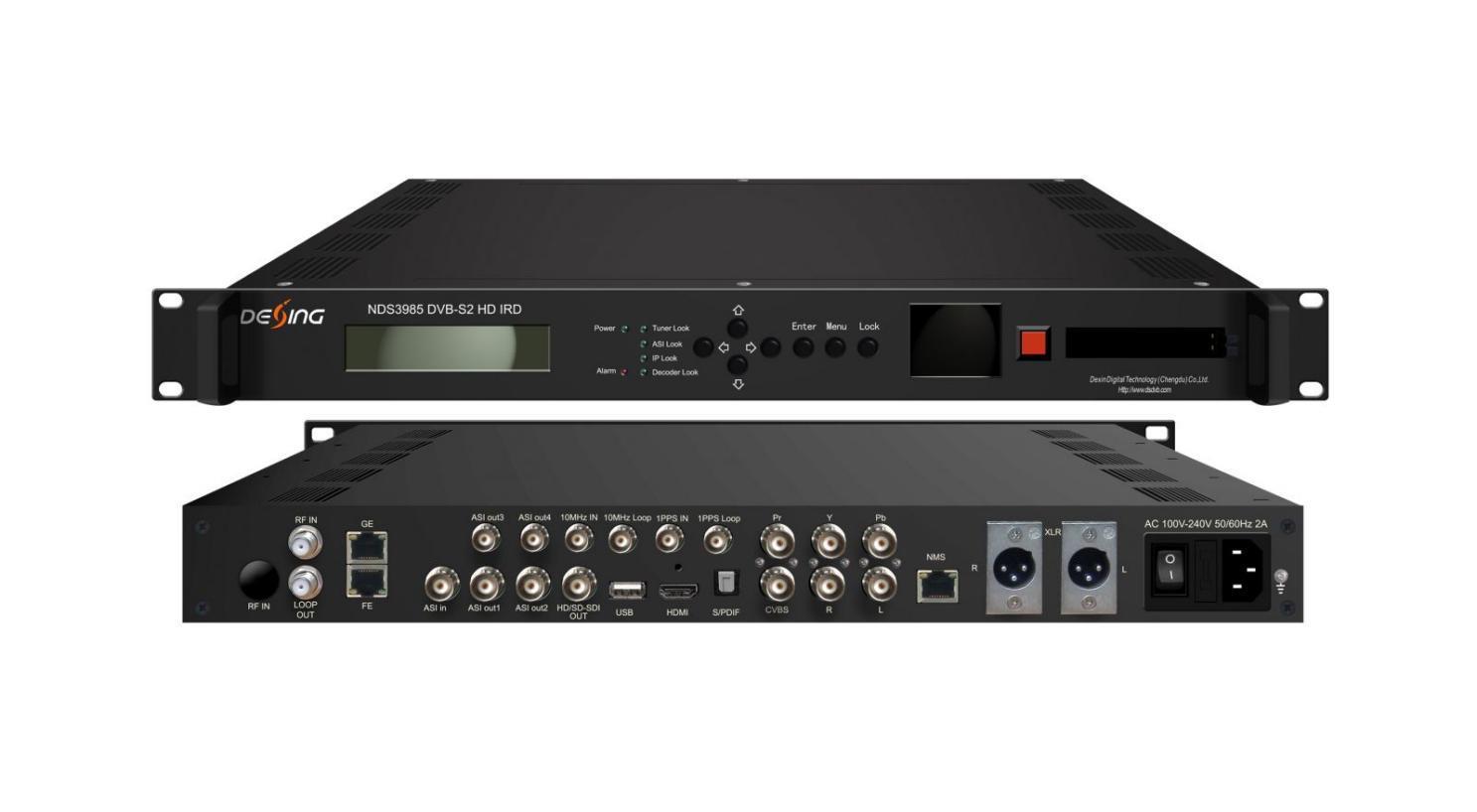

Serie NDS398X HD IRD
Schema
NDS398X Series HD IRD può decodificare segnali TS da ASI, sintonizzatore (DVB-C/DVB-S/S2/ISDB-T opzionale) o sorgenti IP in segnali audio e video. Il dispositivo supporta la decodifica HD fino a 1080i e lo standard di compressione MPEG-2 e H.264. Inoltre, supporta la funzione di multiplexing ISDB. Dopo aver multiplexato i segnali TS da sintonizzatore, sorgenti ASI e IP secondo lo standard ISDB-T, quindi emette segnali ASI e IP (UDP). Inoltre, è dotato di modulo di descramble CI. Supporta anche la gestione LCD, tastiera e SNMP/web.
Caratteristica
* Supporta l'ingresso RF DVB-C/DVB-S/S2/ISDB-T
* Supporta 1 ingresso RF, 1 ingresso ASI, 1 ingresso IP (100M)
* Supporta 2 canali di uscita ASI e 1 uscita IP (100M) tramite protocollo UDP/RTP
* Supporta HD/SD-SDI, YPbPr, HDMI, uscita video CVBS e audio bilanciato XLR, audio sbilanciato e uscita audio digitale S/PDIF
* Conforme allo standard di compressione MPEG-2 e H.264, supporto massimo per la decodifica HD 1080i
* Rispetta pienamente lo standard ISDB-T/ISDB-Tb
* Supporta la modifica della tabella PSI/SI variabile
* Supporta input di clock esterno 1PPS e 10Mhz e SFN
* Supporta la gestione SNMP/Web, controllo LCD + tastiera, facile da usare

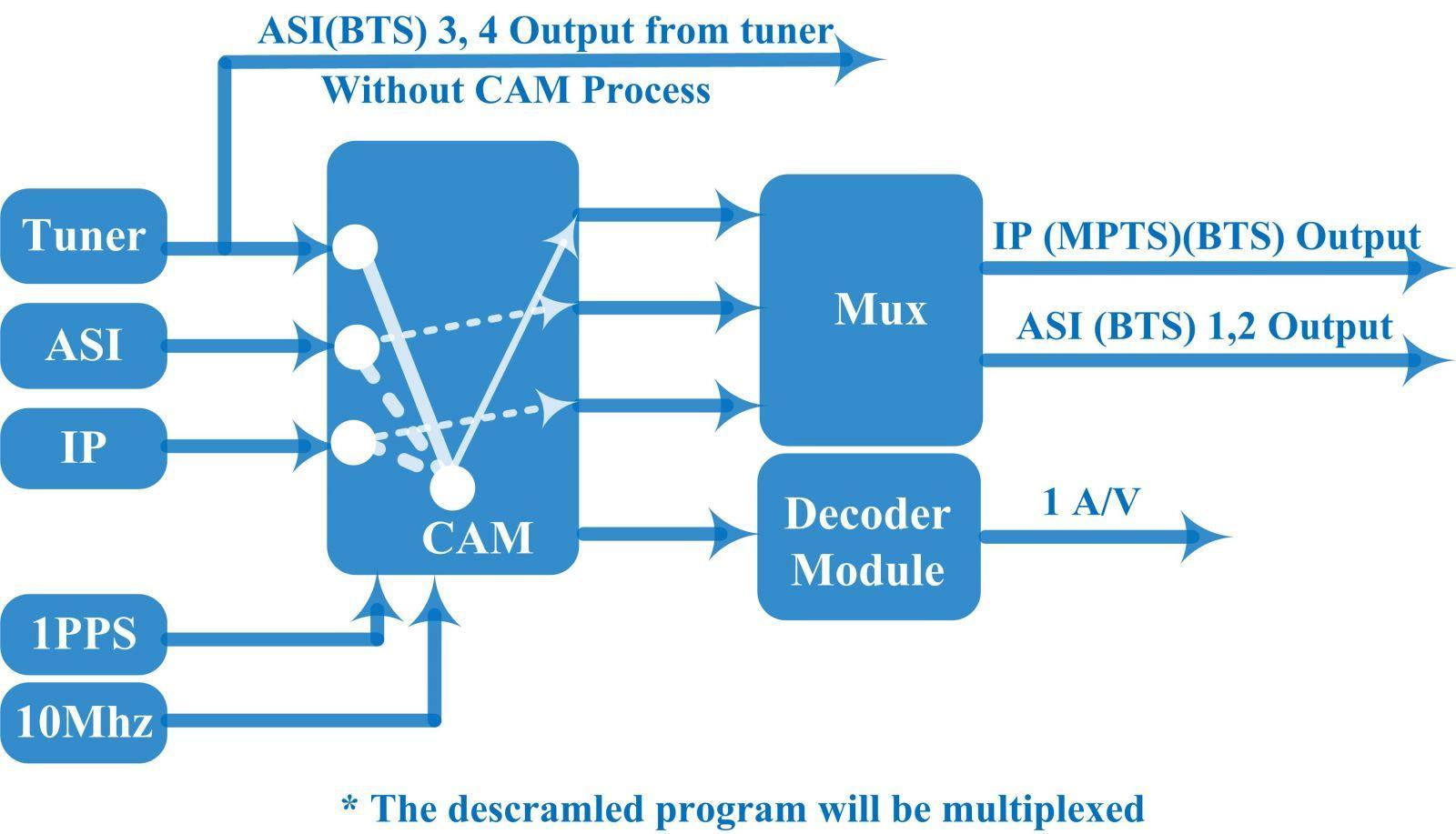

Grafico dei principi
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
Specifiche
Ingresso
Sezione demodulante
1Ingresso RF (DVB-C/DVB-S/S2/ISDB-T opzionale)
1Ingresso ASI (supporta il formato del pacchetto 188/204)
1 ingresso IP MPTS (100 Mbps, porta RJ45) tramite protocollo UDP/RTP
Ingresso orologio GPS 10Mhz
Segnale di ingresso GPS 1PPS
Standard J.83A(DVB-C), J.83B, J.83C
Frequenza di ingresso Da 30 MHz a 1000 MHz
DVB-C
Costellazione 16/32/64/128/256 equazione magnetica
Digitale terrestre Frequenza di ingresso Frequenza Tasso di simbolo 1-45Msps
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Uscita ASI
Tomleequan
Potenza del segnale - 65- -25dBm
Costellazione 1/2, 2/3, 3/4, 5/6, 7/8 QPSK
Frequenza di ingresso Frequenza
Tasso di simbolo 1~45 Msps
Digitale terrestre (DVB-S2)
Tasso di codice 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Costellazione QPSK, 8PSK (16 APSK, 32 APSK su richiesta)
Rotolare via 0,20, 0,25, 0,35
ISDB-T Frequenza di ingresso Frequenza
ASI 1 e 2 uscita BTS dopo il multiplexing, ASI 3 e 4 per il passaggio del sintonizzatore
Uscita IP 1 uscita IP MPTS (100M, porta RJ45) su protocollo UDP/RTP
1xCVBS (BNC): 576i a 25 fps, 480i a 29,97 fps
1xYPbPr (BNC): 1080i a 25, 29,97, 30 fps; 720p a 50, 59,94 fps
Uscita video
Uscita audio
1xHD/SD-SDI (BNC): 1080i a 25, 29,97, 30 fps; 720p a 50, 59,94 fps; 576i a 25 fps; 480i a 29,97 fps
1 x HDMI: 1080i a 25, 29,97, 30 fps; 720p a 50, 59,94 fps
Audio stereo sbilanciato: interfaccia BNC
Audio stereo bilanciato: interfaccia XLR
Audio digitale: SPDIF
Decodifica video Formato MPEG-2, H.264
Decodifica audio MPEG1 strato 2, AC3, HE-AAC (v2), LC-AAC
Multiplexaggio ISDB-T
Supporta 256 mappature PID per canale (automaticamente o manualmente)
Regolazione accurata del PCR
Genera automaticamente la tabella PSI/SI
Modalità: modalità 1 (2k), modalità 2 (4k), modalità 3 (8k)
Intervallo di guardia: 1/4, 1/8, 1/16, 1/32
Velocità di codifica: 1/2, 2/3, 3/4, 5/6, 7/8
Parametri BTS ISDB-T
Costellazioni: DQPSK/QPSK/16QAM/64QAM
Modalità livello: A, A+B, A+B+C
Numero di segmenti: 1-13
Larghezza di banda: 6 MHz, 7 MHz, 8 MHz
Ritardo massimo: 0 ms ～ 1000 ms
Parametri SFN
Parametri DVB-CI
Spostamento temporale ritardato del dispositivo: -1000 ms ～ +1000 ms
ID dispositivo:0 ～ 30
Decifratore: DVB-CSA
Interfaccia Smart Card: ISO7816
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Sistema
Generale
Contatto: Tomleequan Email:
Separazione della scheda di interfaccia: PCMCIA
Supporta la gestione SNMP/Web, controllo LCD + tastiera
Conversione dell'interfaccia inglese e cinese
Aggiornamento software Ethernet
Dimensioni 482mm*455mm*44,5mm
Peso approssimativo 3,2 kg
Energia <20W (massimo)
Temperatura 0~45℃(in funzione), -20~80℃(in stoccaggio)
Informazioni sull'ordine:
Ricevitore DVB-C HD NDS3981; Ricevitore DVB-S HD NDS3982; Ricevitore HD IRD DVB-S2 NDS3985; Ricevitore ISDB-T HD NDS3986;
Confronto tecnico:
NDS397X /NDS399X NDS398X
Flusso in entrata Ingresso IP Su UDP, RTP (100 Base-T) Su UDP/RTP (100 Base-T)
ASI fuori
Trasmetti in streaming
IP in uscita
ASI 1 e 2 BTS di uscita speculare dopo il multiplexing; ASI 3 e 4 per il passaggio del sintonizzatore
8 uscite SPTS su UDP, 100M
Base-T (-NDS397X)
Uscita 32 SPTS su UDP, 1000M
Base-T (-NDS399X)
ASI 1 e 2 BTS di uscita speculare dopo il multiplexing; ASI 3 e 4 per il passaggio del sintonizzatore
Gateway BTS ISDB-T R&S®AVG050
Su IPv4, UDP, RTP (1000 Base-T)
Output mirror ASI 1&2 per BTS in un flusso di trasporto MPEG-2 con dati ausiliari
1 uscita IP MPTS su UDP/RTP (1000 Base-T)
2 × flussi IP con indirizzi IP individuali, porte UDP e configurazione FEC in linea con SMPTE 2022-1/2
Decifrazione Biss SÌ N / A SÌ
Riferimento RIFERIMENTO
10 MHz N / A SÌ SÌ
1PPS N / A SÌ N / A
Parametri Costellazione N / A DQPSK/QPSK/16QAM/64QAM QPSK/16QAM/64QAM
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
ISDB-T di modulazione
PSI/SI
Adattatore
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
PAT, PMT, NIT, SDT, TOT, TDT PAT, PMT, NIT, SDT, TOT, BIT
SFN SÌ SÌ
Standard
Decodifica
Supporta la decodifica H.264 e MPEG2 e l'uscita V/A tramite varie interfacce
Supporta la decodifica H.264 e MPEG2 e l'uscita V/A tramite varie interfacce N / A
Monitor LCD SÌ SÌ
