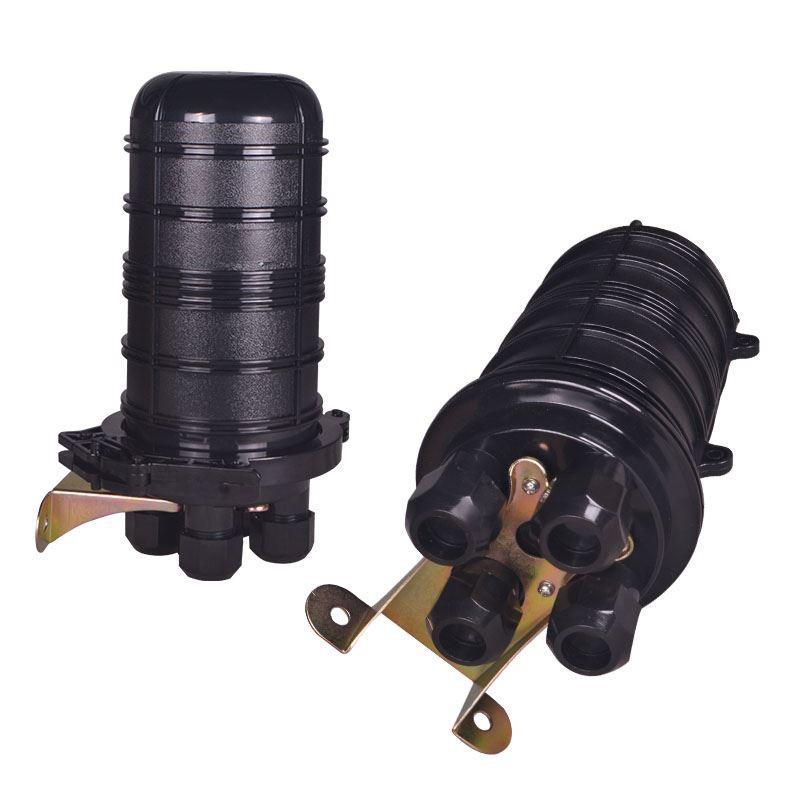

Dôme de fermeture d'épissure de fibre optique à 6 cœurs avec 4 ports de sortie pour applications aériennes et souterraines
Besoin d'une solution fiable pour la protection des épissures de fibre optique en environnements difficiles ? Le boîtier de jonction est conçu pour allier durabilité et polyvalence. Il est doté de 4 ports de sortie et compatible avec les câbles à fibre optique de Φ8 mm à Φ16 mm. Idéal pour les installations aériennes, souterraines, de pipelines et de puits de visite, il fonctionne parfaitement à des températures comprises entre -40 ° C et 65 °C. Grâce à sa conception robuste et à sa capacité de 4 à 48 conducteurs, ce boîtier de jonction assure une gestion sûre et efficace de la fibre.
• 4 ports de sortie pour un acheminement flexible des câbles | • Compatible avec les câbles à fibre optique de Φ8 mm à Φ16 mm | • Convient aux installations aériennes, souterraines et de pipelines | • Plage de températures : -40 °C à 65 °C | • Prend en charge 4 à 48 cœurs de fibre
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Ce dôme de fermeture d'épissure de fibre optique à 6 cœurs dispose de 4 ports de sortie. Le diamètre est de Φ8 mm à Φ16 mm.

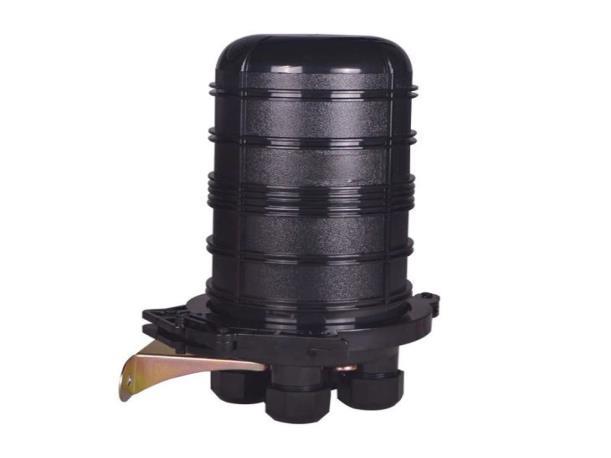

Boîte de fermeture de joint
Le boîtier de jonction est adapté aux boîtiers d'épissure de fibre optique (FOSC) pour une installation correcte. Il est utilisé dans les applications aériennes, souterraines, de pipelines et de regards de visite. La température ambiante est comprise entre -40 °C et 65 °C.
Caractéristiques
Dimension extérieure (Hauteur x Diamètre)
288 mm × 178 mm
Poids (hors boîte extérieure) 1800 g 1910 g
Nombre d'orifices d'entrée/sortie 4 pièces
Diamètre du câble à fibre optique Φ8mm~Φ16 mm
Capacité du FOSC
Principaux composants de la boîte de fermeture de joint
Bunchy : 4-48 (noyaux)
Non. Nom des composants Quantité Usage Remarques
1 Couverture FOSC 1 pièce
Protection des épissures de câbles à fibres optiques dans leur intégralité
Hauteur x Diamètre
208 mm x 132
2
3

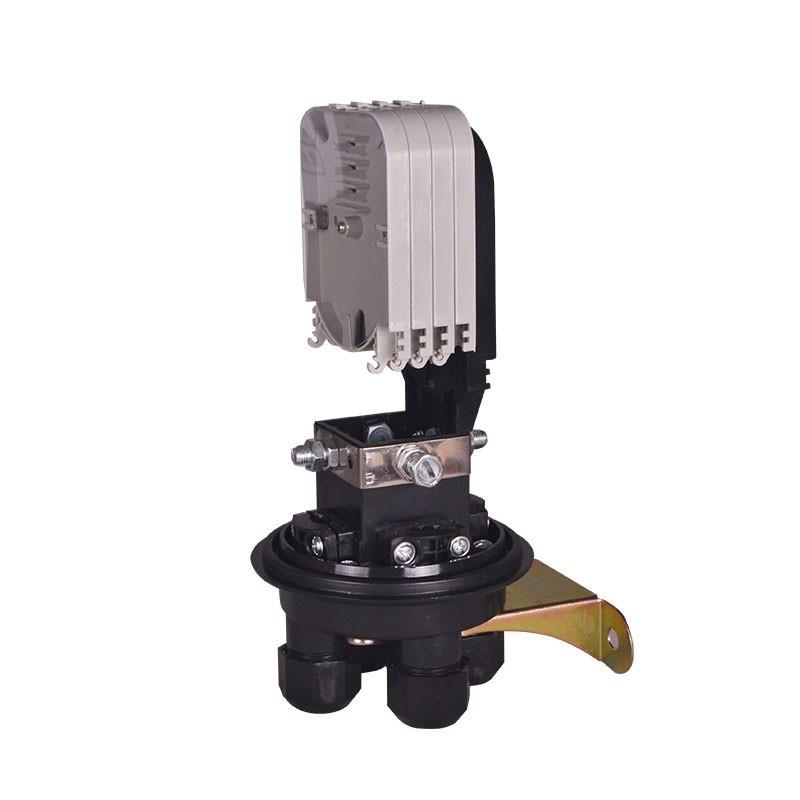

Plateau d'épissure de fibre optique (FOST)
Max. 4 plateaux (en bouquet)
Plateau de maintien des fibres 1 pièce
4 Base 1 jeu
5 Cerceau en plastique 1 ensemble
6 Raccord d'étanchéité 1 pièce
7 Vanne d'essai de pression 1 ensemble
8 Dispositif de dérivation de mise à la terre 1 ensemble
Principaux accessoires et outils spéciaux
Fixation du manchon de protection thermorétractable et maintien des fibres
Maintien des fibres avec une couche protectrice
Fixation de la structure interne et externe
Fixation entre le couvercle et la base du FOSC
Étanchéité entre le couvercle et la base du FOSC
Après l'injection d'air, il est utilisé pour les tests de pression et d'étanchéité
Dérivation de pièces métalliques de câbles à fibres optiques en FOSC pour la connexion à la terre
Non Nom des accessoires Quantité Usage Remarques
Convient pour Bunchy : 4, 6, (noyaux)
Configuration les besoins
Configuration les besoins
1
Manchon de protection thermorétracta ble
2 Cravate en nylon
Protection des épissures de fibres
Configuration selon la capacité
Fixation de la fibre avec une couche protectrice
Configuration selon la capacité
3 Fil de terre 1 pièce
4 Tissu abrasif 1 pièce
Passage entre les dispositifs de mise à la terre
Rayer les câbles à fibres optiques
5 Papier d'étiquetage 1 pièce Étiquetage des fibres
6 Clé spéciale 2 pièces
7 Papier à mesurer 1 pièce
Installation et serrage de l'écrou du noyau renforcé et de l'écrou (plastique) du tube d'entrée/sortie
Pour mesurer le périmètre, dont le diamètre est agrandi avec du ruban adhésif
À mettre en œuvre selon les besoins réels
8 Ruban d'étanchéité 1 anneau
9 Ruban isolant 1 anneau
10 Cerceau en métal 1 ensembl e
Agrandissement du diamètre du câble à fibre optique qui s'adapte à la bague d'étanchéité.
Agrandissement du diamètre du câble à fibre optique pour une fixation facile
Pour montage mural et fixation sur poteau
11
Tube tampon décidé par les clients
Attaché aux fibres et fixé avec FOST, tampon de gestion.
Pour mesurer le périmètre avec le papier à mesurer correspondant
Configuration selon les spécifications
Configuration selon les besoins
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
12 déshydratant 1 sac
Mettre dans le FOSC avant de sceller pour dessécher l'air
