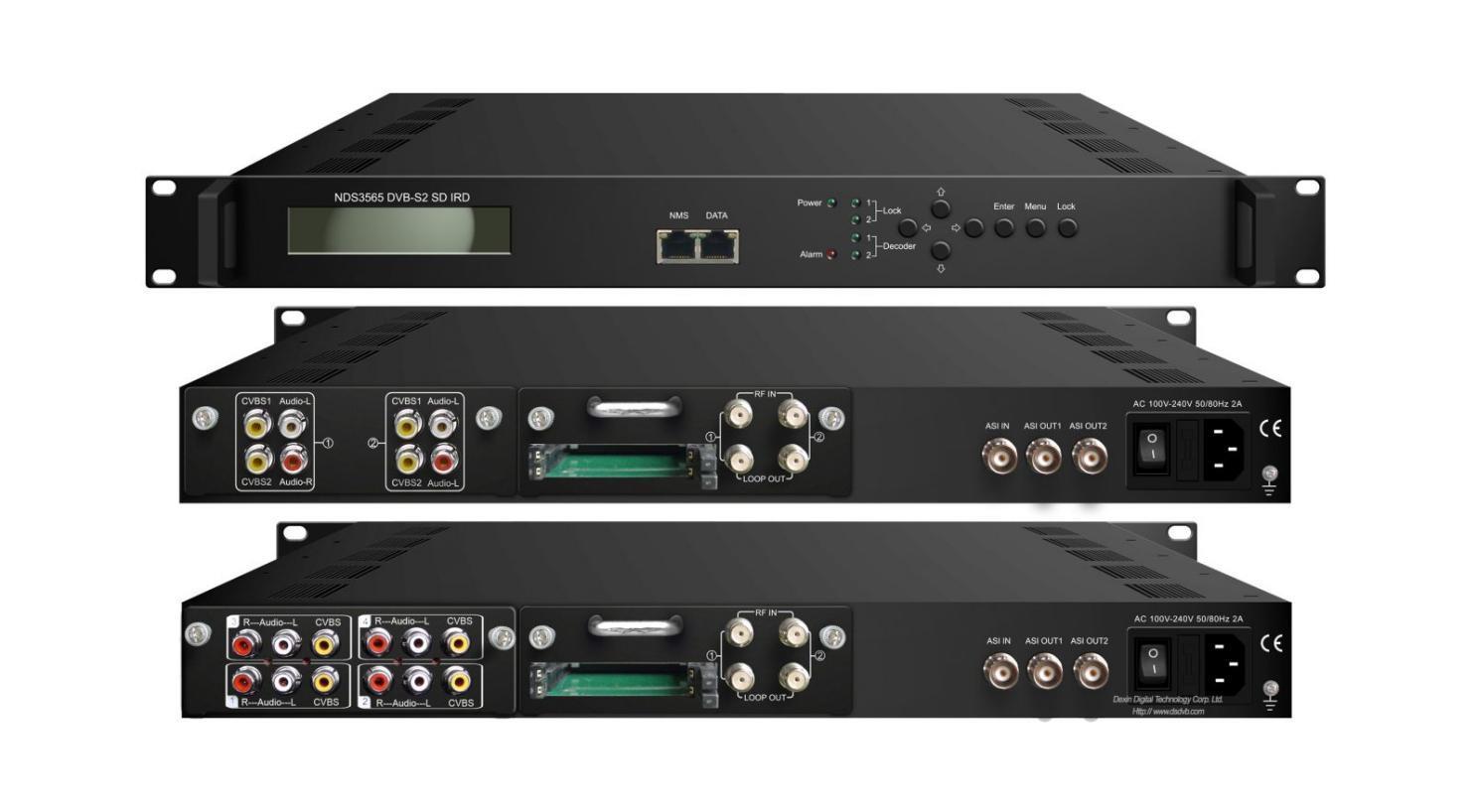

Décodeur IRD SD série NDS356X

Page 1


Contact : Tomleequan E-mail :

Série NDS356X SD IRD

Sa production est temporairement arrêtée, et la date de reprise de la production n'est pas encore fixée.

Module de démodulation = 2*RF/Loop out + 2*CAM + 2*Smartcard

Présentation du produit

La série DS356X SD IRD est l'appareil tout-en-un de DEXIN qui intègre la démodulation, le décrypteur et le décodage (DVB-C, T/(T), ISDBT, S/S2/S2X en option) dans un seul boîtier pour convertir les signaux RF en sortie vidéo analogique (CVBS).

Il s'agit d'un boîtier 1 U qui prend en charge 2 entrées tuner. Les deux CAM/CI fournis peuvent décrypter les entrées de programmes provenant de RF, ASI et IP cryptés. Le CAM ne nécessite AUCUN cordon d'alimentation externe disgracieux, aucun câble ni aucun dispositif de télécommande supplémentaire.

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

La fonction BISS est également intégrée pour décrypter les programmes de n'importe quelle entrée.

Sa conception à structure enfichable facilite grandement le changement de modules (démodulateur ou décodeur) selon les besoins.

Pour répondre aux différentes exigences des clients, la série NDS356X est également équipée d'une entrée ASI et d'une sortie avec 2 ports de sortie ASI et un port IP.

Caractéristiques principales

* Modules de démodulation + désembrouilleur + décodeur dans un seul boîtier

* 2 entrées tuner (DVB-C, T/(T), ISDBT, S/S2/S2X en option)

* 1 entrée ASI et 1 entrée IP (UDP) pour remux

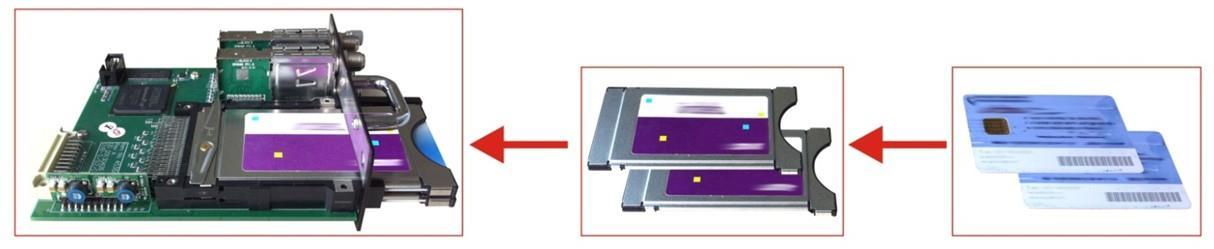

* Un CAM peut décrypter plusieurs programmes à partir de Tuners/ASI/IP

* Sortie vidéo séparée 2*CVBS (4*CVBS en option)

* Sortie IP (1 MPTS et 8 SPTS) sur UDP et RTP/RTSP ; sortie ASI

* Prise en charge d'un mappage PID maximal de 128 par entrée

* Modules démodulateurs et décodeurs enfichables et interchangeables

* Prise en charge du décryptage BISS (jusqu'à 120 Mbps)

* Écran LCD, télécommande et micrologiciel, gestion Web NMS

* Mises à jour via le Web

* Meilleure qualité et prix révolutionnaire

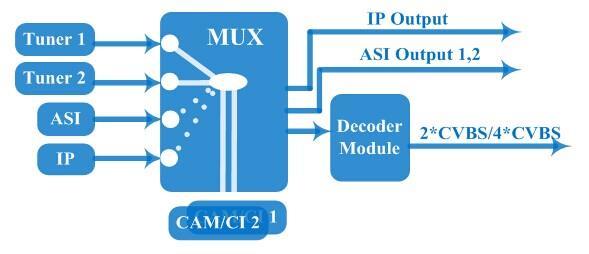

Tableau des principes

Spécifications techniques

2 * Tuner (DVB-C, T/(T), ISDBT, S/S2/S2X en option), type F

Saisir

1*entrée ASI pour remux, interface BNC

1*entrée IP pour remux (UDP)

Sectio n Tuner Tuners multi-modes commutables DVB-C

Fréquence d'entrée 60 ~ 890 MHz

Standard J.83A, J.83C J.83B

Constellation 16/32/64/128/256 QAM 64/256 QAM

(Nouveau)

DVB-T/(T)

ISDB-T

DVB-S

Version 1

DVB-S2

Fréquence d'entrée 60 ~ 890 MHz

Bande passante 6/7/8 M

Fréquence d'entrée 60 ~ 890 MHz

Fréquence d'entrée 950 à 2150 MHz

Débit de symboles 1 à 45 Msps

FEC 1/2, 2/3, 3/4, 5/6, 7/8

Constellation QPSK

Intensité du signal - 65~-25dBm

Débit binaire

d'entrée maximal ≤120 Mbps

Fréquence d'entrée 950 à 2150 MHz

Débit de symboles 1 à 45 Msps

FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

Constellation QPSK, 8PSK

Débit binaire

d'entrée maximal ≤120 Mbps

Fréquence d'entrée 950 à 2150 MHz

Débit de symboles 0,5 à 45 Msps

Intensité du signal - 65- -25dBm

DVB-S

FEC 1/2, 2/3, 3/4, 5/6, 7/8

Constellation QPSK

Débit binaire

d'entrée maximal ≤160 Mbps

Fréquence d'entrée 950 à 2150 MHz

Débit de symboles

Version 2 (Nouveau)

DVB-S2

FEC

QPSK/8PSK/16APSK : 0,5 à 45 Msps

32APSK : 0,5 à 40 Méch./s ;

QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

32APSK : 3/4, 4/5, 5/6, 8/9, 9/10

Constellation QPSK, 8PSK, 16APSK, 32APSK

Débit binaire

d'entrée maximal ≤160 Mbps

Fréquence d'entrée 950 à 2150 MHz

QPSK/8PSK/16APSK : 0,5 à 45 Msps

DVB-S2X

Débit de symboles

FEC

8APSK : 0,5 ~ 40 Mps

32APSK : 0,5 ~ 40 Mps

QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20

8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

8APSK : 5/9 L, 26/45 L

16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2

L, 8/15 L, 5/9 L, 26/45, 3/5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90

32APSK : 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9

Constellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK

Débit binaire

d'entrée maximum ≤160 Mbit/s

Quantité CAM/CI 2

Décryptage

Mode SEULEMENT

Mode 1, Mode E (jusqu'à 120 Mbps)

IP (1*MPTS et 8*SPTS) en sortie via UDP, RTP/RTSP.

Interface Ethernet 100Base-T (monodiffusion / multidiffusion)

2×ASI en miroir, interface BNC

2*CVBS en option

Interface vidéo : 2xCVBS (RCA)

Interface audio : 2xstéréo/4xmono (RCA)

Décoder

Sortir

4*CVBS en option

Résolution : PAL 576i, NTSC 480i

Décodage vidéo : MPEG-2, MPEG-4 AVC/H.264 (en option)

Décodage audio : MPEG 1 Layer II

Interface vidéo : 4xCVBS (RCA)

Interface audio : 4xstéréo/8xmono (RCA)

Décoder

Système Interface locale

Résolution : PAL 576i, NTSC 480i

Décodage vidéo : MPEG-2, MPEG-4 AVC/H.264

Décodage audio : MPEG 1 Layer II

Écran LCD + boutons de commande

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Gestion à distance

Gestion du serveur Web

Langue Anglais

Mise à niveau

Dimension

Divers

USB, gestion Web

482*300*44,5 mm (L × L × H)

Poids approximatif 3,5 kg

Environnement 0~45℃(travail) ; -20~80℃(stockage)

Besoins en énergie 100~240 VCA, 50/60 Hz

Consommation

d'énergie

20 W

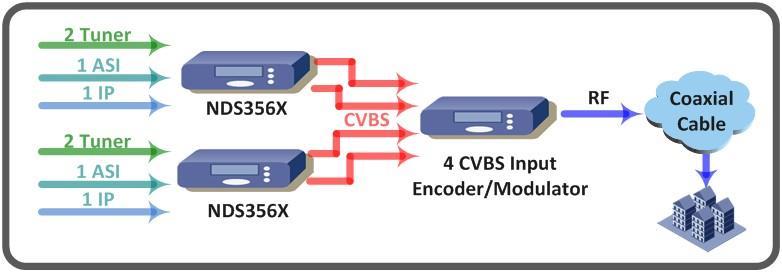

Exemple de connexion système

Guide de commande

NDS356X, « X » doit être interprété comme des chiffres différents qui indiquent des tuners de normes différentes.

* NDS3561 DVB-C SD IRD

* NDS3564 DVB-(T) SD IRD

* NDS3565 DVB-S/S2 SD IRD

Plusieurs cartes de décodage sont facultatives :

Option 1 : 2 sorties A/V (décodage MPEG-2) - NDS356X

Option 2 : 2 sorties A/V (décodage MPEG-2 et MPEG-4) – NDS356X-A

Option 3 : 4 sorties A/V (décodage MPEG-2 et MPEG-4) – NDS356X-C

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
