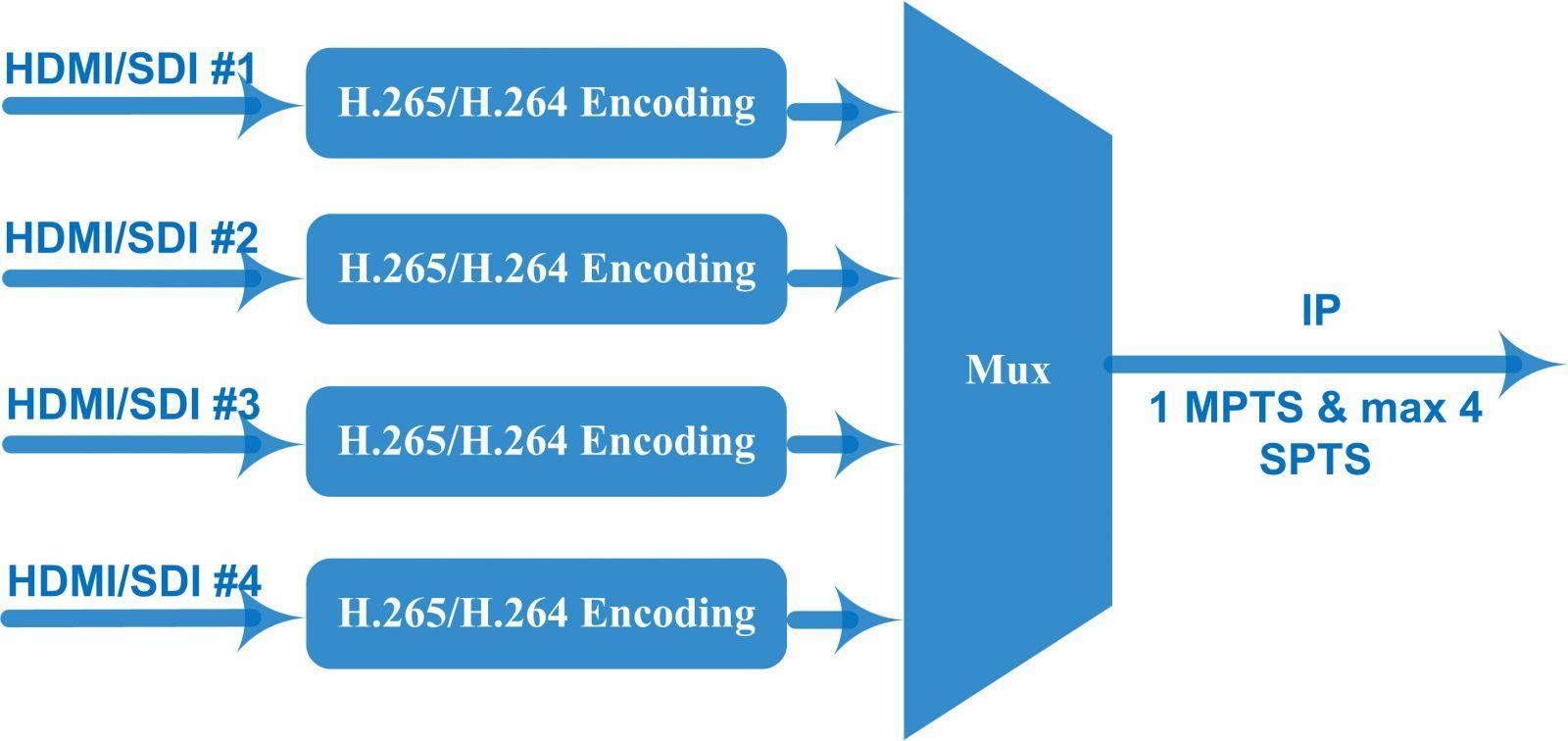

Schema dei principi per modulo (il numero di canali di codifica dipende dal formato di codifica e dalla risoluzione)
Specifiche tecniche
Ingresso Ingressi 4/8/12×HD-SDI o HDMI (1.4) per opzione, HDCP 1.4
Formato di codifica Formato video: MPEG-4 AVC/H.264
Produzione
Ingresso
Formato HEVC/H.265
Formato MPEG-4 AVC/H.264
4*1080P-50 4*1080P-50 2*1080P-50
Risoluzione 4*1080P-60
Risoluzione 4*1080P-60 2*1080P-60
Video Codifica
Risoluzione (HDMI V1 e SDI)
4*1080I-50 4*1080P-50 4*1080I-50 2*1080P-50
4*1080I-60
Risoluzione 4*1080P-60 4*1080I-60 2*1080P-60 4*720P-50 4*720P-50 4*720P-50
Risoluzione 4*720P-60
Risoluzione 4*720P-60
Risoluzione 4*720P-60
3840×2160_30P, 3840×2160_29,97P (Codifica di 2 canali per modulo per H.265 e codifica di 1 canale per H.264)
Risoluzione (HDMI V2)
Risoluzione: 1920×1080_60P, 1920×1080_59.94P, 1920×1080_50P, (Codifica di 4 canali per modulo per H.265 e codifica di 2 canali per H.264)
Risoluzione 1280×720_60P, 1280×720_59.94P, 1280×720_50P (Codifica di 4 canali per modulo per H.264 e H.265)
Cromatismo Le 4:2:0
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Codifica audio
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Velocità in bit 0,5 Mbps~20 Mbps (ogni canale)
Controllo della velocità CBR/VBR
Struttura del GOP IBBP, IPPP
Pretrattamento avanzato
Formato di codifica
De-interlacciamento, riduzione del rumore, nitidezza
MPEG-1 Livello 2, LC-AAC, HE-AAC, HE-AAC V2, passthrough AC3
Frequenza di campionamento 48KHz
Bit-rate (ogni canale)
Uscita in streaming
Sistema
Varie
48 Kbps~384 Kbps (MPEG-1 Livello 2 e LC-AAC)
24 Kbps~128 Kbps (HE-AAC)
18 Kbps~56 Kbps (HE-AAC V2)
Guadagno audio Da 0 a 255
Uscita IP (1 MPTS e massimo 4 SPTS) su UDP/RTP/RTSP per modulo, interfaccia Ethernet Base-T 1000M/100M (unicast/multicast); uscita IPv4, IPv6
Filtro pacchetti nulli IP
Gestione basata sul Web
Interfaccia di controllo cinese-inglese
Aggiornamento software Ethernet
Dimensioni (L × P × A) 482mm × 328mm × 44mm
Peso approssimativo 5 kg
Temperatura 0~45℃(lavoro), -20~80℃(stoccaggio)
Energia CA 100 V-220 V±10%, 50/60 Hz
Guida all'ordine

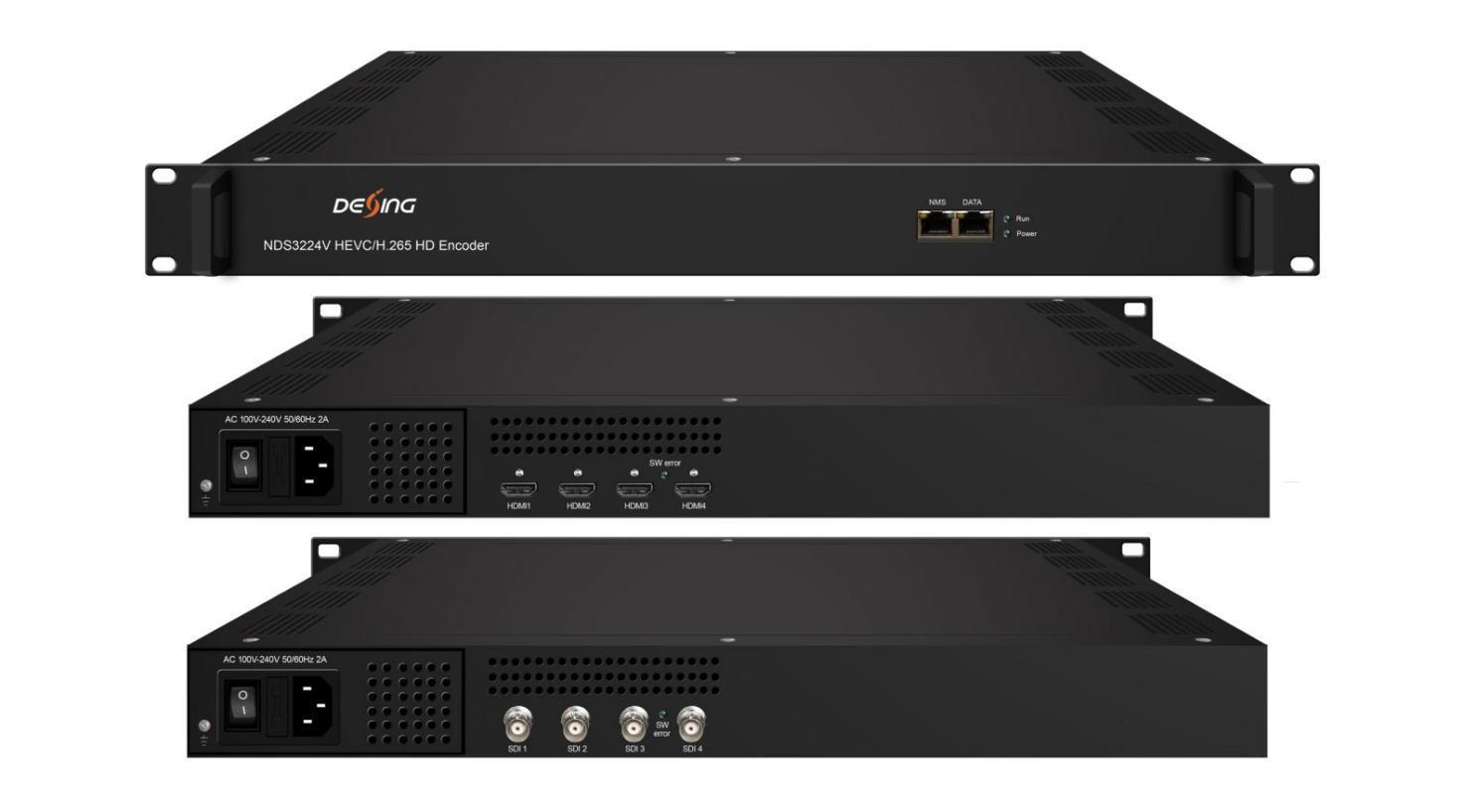

Modello NDS3224V HDMI V1
Modello NDS3224V HDMI V2
Modello NDS3224V SDI
Ingresso 4/8/12 Uscita HDMI 4/8/12 Uscita HDMI 4/8/12 SDI
Risoluzione
Risoluzione: 1080p, 1080i, 720p
Risoluzione 4K-30p, 1080p, 720p
Risoluzione: 1080p, 1080i, 720p
Funzione di inserimento OSD (logo/codice QR) supporto N / A opzionale
Vantaggi del codificatore Dexin HEVC/H.265
1. Fornire TS fluido per i modulatori
Il codificatore Dexin HEVC/H.265 adotta il chip Fujitsu che offre un bitrate stabile con fluttuazioni inferiori rispetto ad altri chip di codifica, quindi fornisce un TS fluido per i modulatori. È ampiamente utilizzato in vari sistemi di distribuzione digitale come CATV digital head-end, TV digitale satellitare e terrestre, ecc.
2. Codifica con il formato di compressione più elevato: B frame (IBBP)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Cos'è il B Frame?
Contatto: Tomleequan Email:
Esistono 3 tipi principali di immagini utilizzate nei diversi algoritmi video: I, P e B. Si differenziano per le seguenti caratteristiche:
I -frame I sono i meno comprimibili ma non necessitano di altri frame video per essere decodificati. P -possono utilizzare i dati dei frame precedenti per decomprimerli e sono più comprimibili dei -frame I.
B -possono utilizzare sia i frame precedenti che quelli successivi come riferimento ai dati per ottenere la massima compressione dei dati.
Tipo di telaio
In una parola, il B frame è il formato di compressione più elevato che consente di elaborare video HD a basso bit rate. Il codificatore HEVC/H.265 non è in grado di risparmiare larghezza di banda a meno che non sia con B frame. Nei parametri del codificatore, il B frame è spesso descritto nella struttura GOP (Group of Pictures), come "IBBP".
Come controllare la struttura GOP del flusso da un encoder?
Cliccare sul link sottostante: https://my.pcloud.com/publink/show?code=kZQNHW7ZnJBopqRQCchwqS1surdtnmd6cIjk
