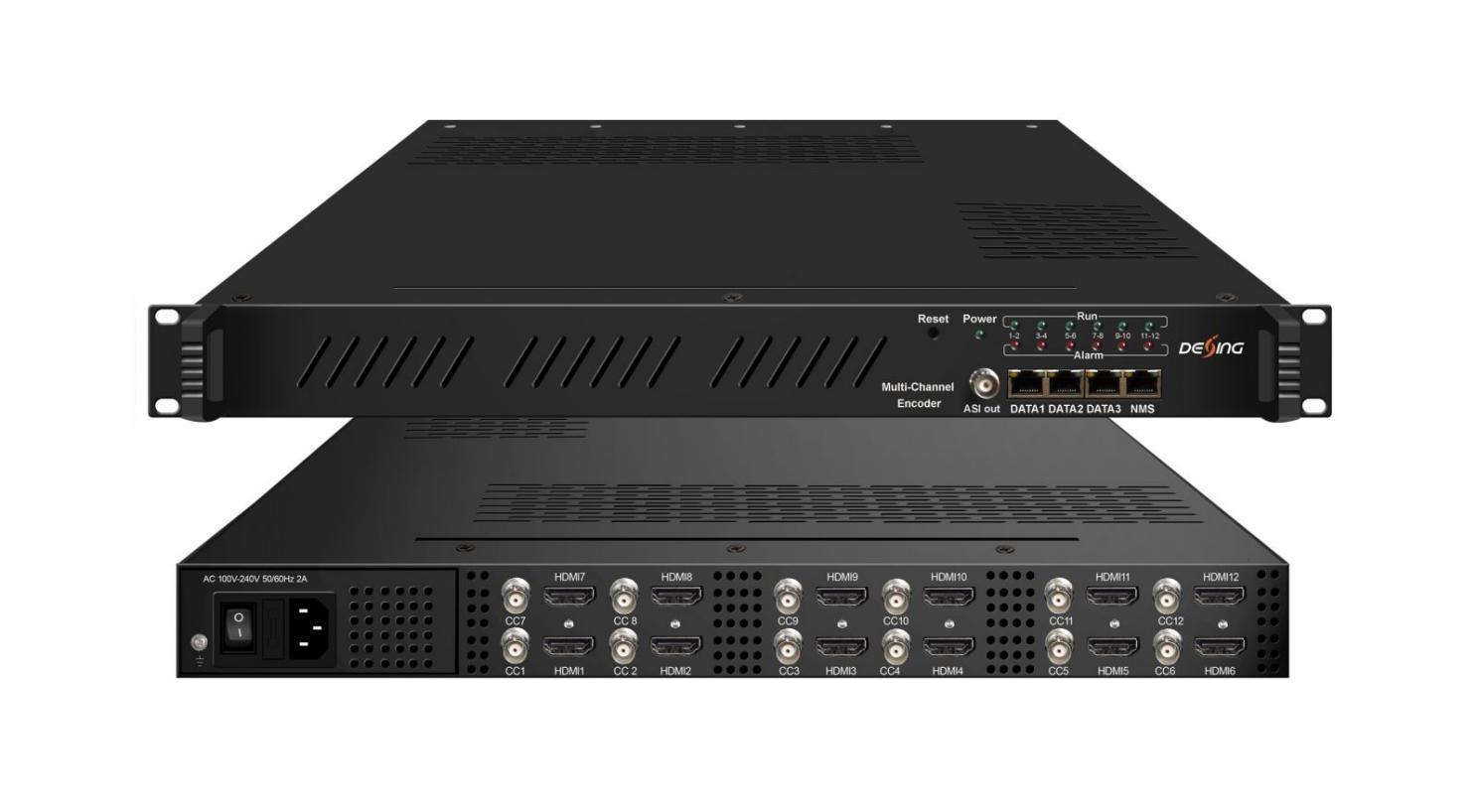

Codificatore multicanale NDS3544K
Panoramica del prodotto
NDS3544K Multi-Channel Encoder è il nuovo dispositivo di codifica e multiplexing audio e video per la trasmissione con funzionalità potenti. È dotato di 12 interfacce di ingresso audio e video HDMI, 12 porte di ingresso CC (Closed Caption) e 32 ingressi IP su UDP e RTP tramite Data1.
Supporta sia la codifica video MPEG-2 che MPEG-4 AVC/H.264 HD/SD e la codifica audio MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Dolby Digital AC3 (2.0) (opzionale) e pass through AC3 (2.0/5.1). La sua elevata integrazione e il design conveniente rendono questo dispositivo ampiamente utilizzato in una varietà di sistemi di distribuzione digitale come CATV digital head-end, TV digitale satellitare e terrestre, ecc.
Caratteristiche principali
* 12 ingressi HDMI con codifica MPEG2 e MPEG4 AVC/H.264 HD/SD
* Supporta 12 canali di ingresso CC (Closed Caption)
* Codifica MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Dolby Digital AC3 (2.0) (opzionale), passthrough AC3 (2.0/5.1)
* Supporta 32 input IP (porta dati 1) su UDP e RTP
* Supporta 1 MPTS e 12 SPTS IP (DATI 1 e DATA2) in uscita su UDP, RTP/RTSP
* Supporta l'uscita ASI come mirror di MPTS - Opzionale
* Supporta la rimappatura PID/regolazione PCR accurata/modifica e inserimento PSI/SI
* Controllo tramite gestione web e aggiornamenti facili tramite web

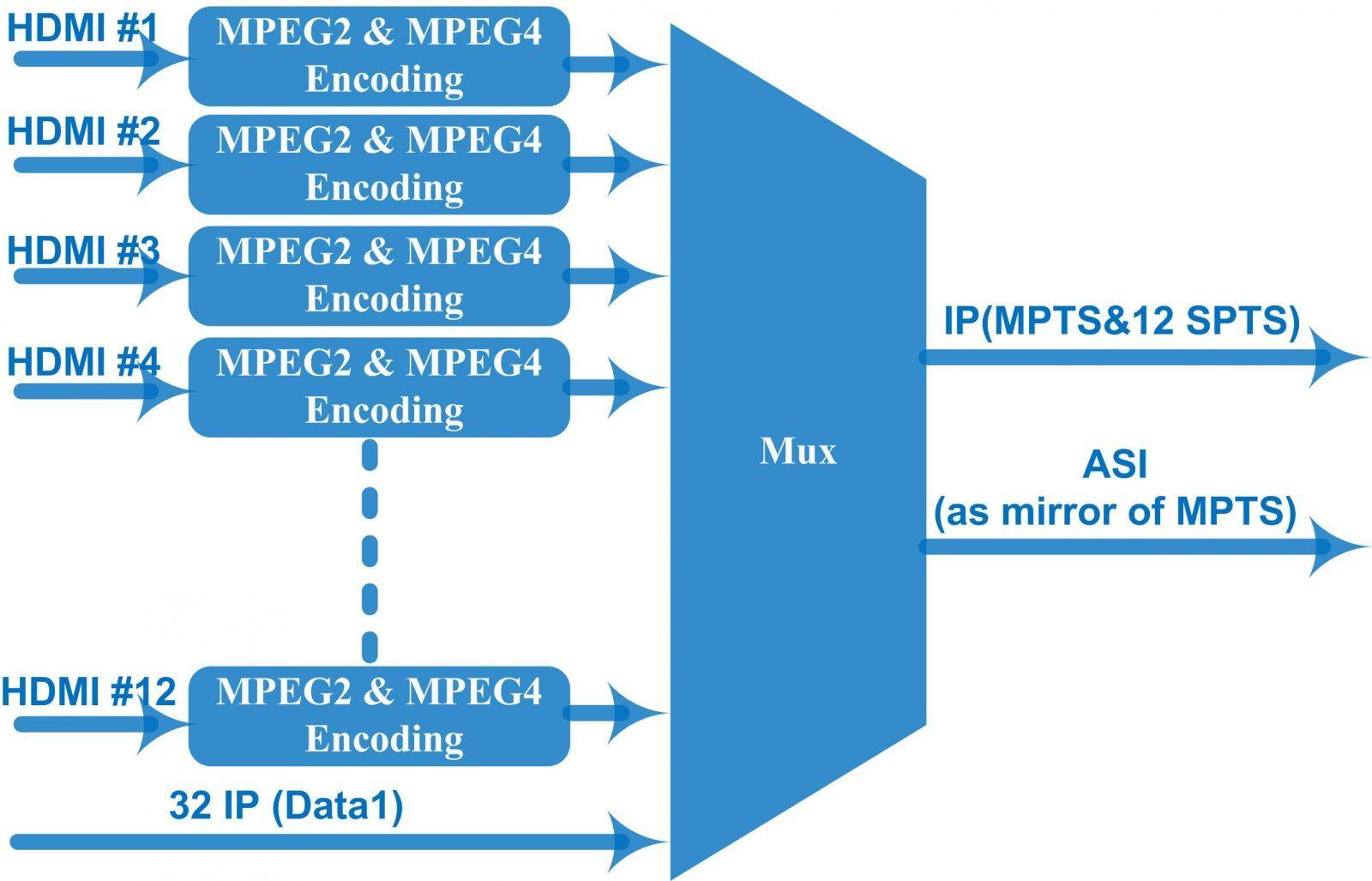

Grafico dei principi
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Specifiche tecniche
12 ingressi HDMI
Ingresso
12 Ingresso CC (sottotitoli chiusi), interfaccia BNC
32 Input IP su UDP e RTP tramite porta DATA 1
Ingresso
Risoluzione dello schermo: 1920*1080_60p, 1920*1080_50p, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Produzione 1920*1080_60p,1920*1080_50p,1920*1080_60i, 1920*1080_50i,1440*1080_60i, 1440*1080_50i, Risoluzione: 1280*720_60p, 1280*720_50P, 720*576_50p, Risoluzione: 720*576_50i, 720*576_30p, 720*576_25p, Risoluzione: 720*480_60p, 720*480_60i, 720*480_30p, 720*480_25p, 320*240_60p, 320*240_50p, Risoluzione: 320*240_30p, 320*240_25p, 320*180_60p, 320*180_50p, 320*180_30p, 320*180_25p, 960*540_50i, 704*576_50i, 704*480_60i, 640*576_50i
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Video Risoluzione
Codifica
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Velocità in bit
640*480_60i, 544*576_50i,544*480_60i,
MPEG2 e MPEG4 AVC/H.264
0,8~19 Mbps per la codifica H.264 1~19Mbps per la codifica MPEG-2
Controllo della velocità CBR/VBR
Struttura del GOP
Pretrattamento avanzato
Codifica
Audio
Gruppo B: 0-3, Gruppo P: 0-6
De-interlacciamento, riduzione del rumore
MPEG1 strato II, MPEG2-AAC, MPEG4-AAC, Codifica Dolby Digital AC3 (2.0) (opzionale), Passaggio AC3 (2.0/5.1)
Frequenza di campionamento 48KHz
Risoluzione 24 bit
Velocità in bit 64 Kbps-320 kbps per canale
PID massimo Rimappatura 180 ingressi per canale
Multiplazione
Funzione
Uscita in streaming
Funzione del sistema
Varie
Rimappatura PID (automatica o manuale)
Regolazione PCR accurata
Genera automaticamente la tabella PSI/SI
1 MPTS e 12 SPTS IP output su UDP e RTP/RTSP, interfaccia Ethernet Base-T 2*1000M, Dati 1 e Dati 2
1 Uscita ASI come specchio di MPTS - Opzionale
Gestione della rete (WEB)
Aggiornamento software Ethernet
Dimensioni (L×P×A) 482mm × 440mm × 44mm
Ambiente 0~45℃(lavoro)；-20~80℃(stoccaggio)
Requisiti di potenza CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
Confronto tecnico
NDS3544K Modello NDS3544KF NDS3542L Chipset Vix Fujitsu Isilicone
Canale video 2/4/6/8/10/12×HDMI opzionale 4/8/12/16/20/24×HDMI opzionale
Codifica video MPEG2 e MPEG4 AVC/H.264
4/8/12/16/20/24×HDMI opzionale
Ingresso CC 12 porte di ingresso CC N / A N / A
Ingresso IP 32 ×IP 32× IP N / A
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Velocità in bit video
Contatto: Tomleequan Email:
0,8~19 Mbps per la codifica H.264 1~19Mbps per la codifica MPEG-2
0,8~19 Mbps per canale
Repubblicano Gruppo B: 0-3, Gruppo P: 0-6 IBBP
Risoluzione
Codifica audio
Fino a 1080p-60 (Conversione downscale della risoluzione e del frame rate)
MPEG1 strato II, MPEG2-AAC, MPEG4-AAC, Codifica Dolby Digital AC3 (2.0) (opzionale), Passaggio AC3
Guadagno audio SÌ
Fino a 1080p-60 (conversione downscale da 1080i/720p a 576p/480p)
MPEG1 strato II, (MPEG-2 AAC, MPEG-4 AAC opzionale) Pass-through AC3
1Mbps~13Mbps ogni canale (Il bit rate presenta un'elevata fluttuazione, adatto per il sistema via cavo, non adatto per l'uplink satellitare)
Dimensione GOP=25 (senza B Frame)
Fino a 1080P-30 (conversione automatica da 1080i/p-60/50 a 1080p-30/25)
MPEG-1 Livello II
Funzione OSD N / A N / A SÌ
Uscita ASI
Opzione come richiesto Opzione come richiesto
Uscita IP SPTS e 1MPTS
SPTS e 1MPTS
Opzione come richiesto
SPTS e 1MPTS (per 4/8/12 canali) SPTS o 1MPTS (per 16/20/24 canali)
