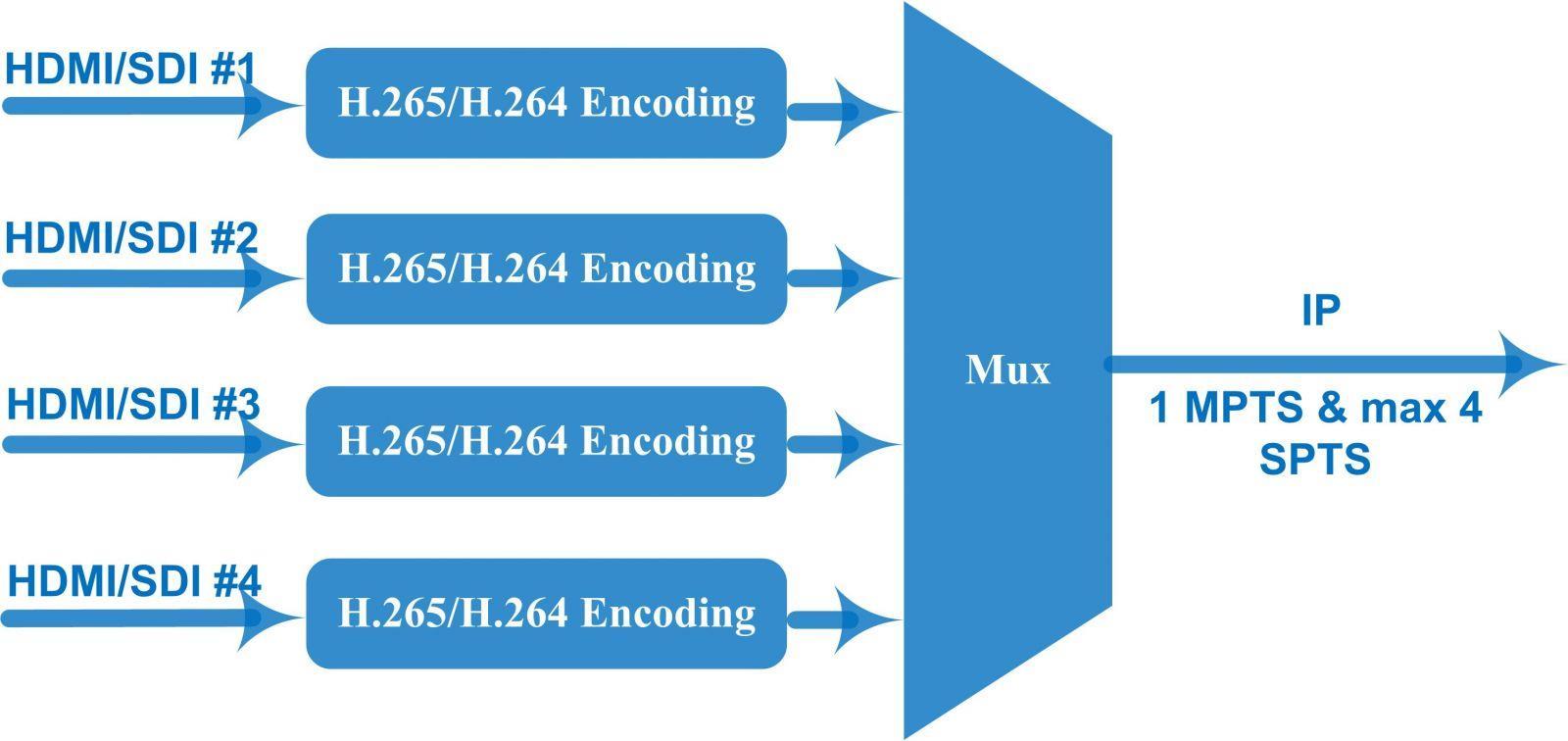

Gráfico de princípios por módulo (o número de canais de codificação depende do formato de codificação e da resolução)
Especificação técnica
Entrada Entradas 4/8/12×HD-SDI ou HDMI (1.4) para opção, HDCP 1.4
Formato de codificação HEVC/H.265, MPEG 4 AVC/H.264
Entrada
Vídeo Codificação
Resolução (HDMI V1 e SDI)
Saída HEVC/H.265 MPEG-4 AVC/H.264
4*1080P-50 4*1080P-50 2*1080P-50
4*1080P-60 4*1080P-60 2*1080P-60
4*1080I-50 4*1080P-50 4*1080I-50 2*1080P-50
4*1080I-60 4*1080P-60 4*1080I-60 2*1080P-60
4*720P-50 4*720P-50 4*720P-50
4*720P-60 4*720P-60 4*720P-60
3840×2160_30P, 3840×2160_29,97P (Codificando 2 CHs por módulo para H.265 e codificando 1 CH para H.264)
Resolução (HDMI V2)
1920×1080_60P,1920×1080_59.94P,1920×1080_50P, (Codificando 4 CHs por módulo para H.265 e codificando 2 CHs para H.264)
1280×720_60P, 1280×720_59,94P, 1280×720_50P (Codificando 4 CHs por módulo para H.264 e H.265)
Croma 4:2:0
Taxa de bits 0,5 Mbps ~ 20 Mbps (cada canal)
Controle de Taxa CBR/VBR
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Codificação de áudio
Estrutura do Partido Republicano
Pré-tratamento avançado
Saída de fluxo
Sistema
Variado
IBBP, IPPP
Desentrelaçamento, redução de ruído, nitidez
Formato de codificação MPEG-1 Camada 2, LC-AAC, HE-AAC, HE-AAC V2, passagem AC3
Taxa de amostragem
Taxa de bits (cada canal)
48KHz
48 Kbps ~ 384 Kbps (MPEG-1 Camada 2 e LC-AAC)
24 Kbps~128 Kbps (HE-AAC)
18 Kbps~56 Kbps (HE-AAC V2)
Ganho de áudio 0~255
Saída IP (1 MPTS e máximo de 4 SPTS) sobre UDP/RTP/RTSP por módulo, interface
Ethernet Base-T 1000M/100M (unicast/multicast); saída IPv4, IPv6
Filtro de pacote nulo IP
Gestão baseada na web
Interface de controle chinês-inglês
Atualização de software Ethernet
Dimensão (L×C×A) 482 mm × 328 mm × 44 mm
Peso aproximado 5 kg
Temperatura 0~45℃(trabalho), -20~80℃（Armazenamento）
Poder CA 100 V-220 V±10%, 50/60 Hz
Guia de pedidos
NDS3224V
Entrada 4/8/12 HDMI 4/8/12 HDMI 4/8/12 SDI
Resolução 1080p, 1080i, 720p 4K-30p, 1080p, 720p 1080p, 1080i, 720p
Função de inserção de OSD (logotipo/código QR) apoiar N / D opcional
Vantagens do codificador Dexin HEVC/H.265
1. Fornecendo TS suave para moduladores
O codificador Dexin HEVC/H.265 adota o chip Fujitsu que oferece taxa de bits estável com menor flutuação em comparação com outros chips de codificação, portanto, fornece TS suave para moduladores. É amplamente usado em uma variedade de sistemas de distribuição digital, como head-end digital CATV, TV digital terrestre e via satélite, etc.
2. Codificação com o formato de compressão mais alto quadro B (IBBP)
O que é B Frame?
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail:
whatsapp: +8613922702227
Existem três tipos principais de imagens usadas nos diferentes algoritmos de vídeo: I, P e B. Eles são diferentes nas seguintes características: I -são os menos compactáveis, mas não exigem outros quadros de vídeo para decodificação. P -podem usar dados de quadros anteriores para descompactar e são mais compactáveis que -os quadros I. B -podem usar quadros anteriores e posteriores para referência de dados para obter a maior quantidade de compactação de dados.
Tipo de quadro
Em uma palavra, o quadro B é o formato de compressão mais alto que torna possível processar vídeo HD em baixa taxa de bits. O codificador HEVC/H.265 não é capaz de economizar largura de banda a menos que seja com quadro B. Nos parâmetros do codificador, o quadro B é frequentemente descrito na estrutura GOP (Group of Pictures), como “IBBP”.
Como verificar a estrutura GOP do fluxo de um codificador?
Clique no link abaixo: https://my.pcloud.com/publink/show?code=kZQNHW7ZnJBopqRQCchwqS1surdtnmd6cIjk
