Descripción general del producto
Los productos de la serie NDS3542A son los nuevos y revolucionarios dispositivos todo en uno de DEXIN que
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
integran codificación (MPEG-2 HD/SD, MPEG-4/AVC H.264 HD/SD) y modulación para convertir señales V/A en salida RF digital. Está equipado con 4 canales de entrada HDMI (4 SDI opcionales) y 1 entrada ASI (opcional) y salida a través de 2 puertos ASI (opcionales) y 1 salida de DATOS (4*SPTS o 2 o 4 MPTS, según el número de portadora) sobre UDP, RTP/RTSP. La latencia se ha reducido en gran medida para lograr un valor extremadamente bajo desde el proceso de codificación hasta las terminales de decodificación.
Adopta un diseño estructural tipo cajón interno que facilita enormemente el cambio de módulos de codificación (HDMI/SDI) según sea necesario. La fuente de señales puede ser de receptores satelitales, cámaras de televisión de circuito cerrado, reproductores de Blu-ray y antenas, etc.
Características principales
4* entradas HDMI/SDI
Codificación de vídeo MPEG2 y MPEG4 AVC/H.264 HD/SD
Hasta 1920*1080 a 50P/60P (MPEG4 AVC/H.264), hasta 1920*1080 a 50I/60I (MPEG2 HD)
Gran búfer de vídeo (para interfaz SDI)
Codificación de audio MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, AC3 2.0 (opcional)
1*Entrada ASI para re-mux y salida ASI (opcional);
1*Entrada RF para mezcla (opcional)
Admite subtítulos (CC) para la interfaz SDI
Salida RF DVB-C/DVB-T/ATSC/ISDB-T opcional
Admite salida IP (4*SPTS o 4*MPTS) a través de protocolo UDP, RTP/RTSP DVB-C/DVB-T/ATSC
Admite salida IP (4*SPTS o 2*MPTS) a través del protocolo UDP, RTP/RTSP ISDB-T
Latencia extremadamente baja
Compatibilidad con LCN (número de canal lógico)
Excelente calidad de modulación MER≥40dB
Rango de frecuencia RF 50Mhz~960Mhz
Pantalla LCD, control remoto y firmware
Gestión de NMS web; Actualizaciones vía web

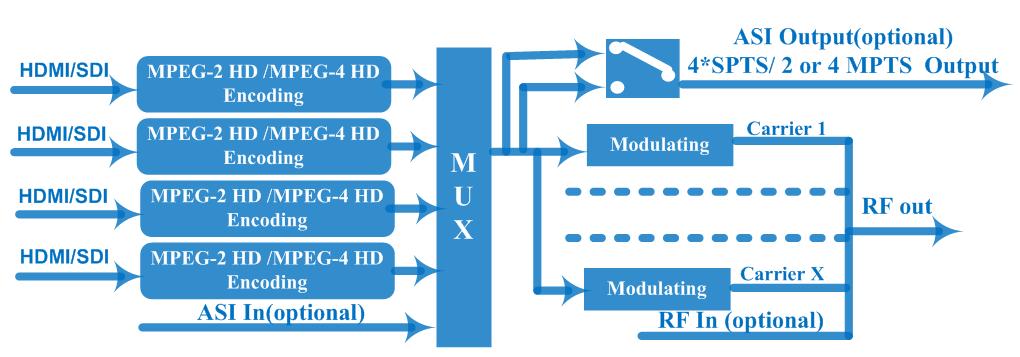

Cuadro de principios
Presupuesto
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Placa codificadora
HDMI
Video
Placa codificadora
SDI
Audio
Codificación
Aporte
Aporte
Codificación
Tasa de bits
Resolución
Admite resolución de objetos (para conversión a escala reducida)
HDMI*2/placa
MPEG2; MPEG4 AVC/H.264
1-19,5 Mbps
1920*1080_60P, 1920*1080_50P, (-solo para MPEG4 AVC/H.264)
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50p
720*480_60i, 720*576_50i
1920*1080_60P, 1920*1080_50P, (-solo para MPEG4 AVC/H.264)
1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i, 1280*720_60p, 1280*720_50p
720*480_60i, 720*576_50i
Retardo bajo Normal, Modo 1, Modo 2, Manual
Croma 4:2:0
Relación de aspecto 16:9,4:3
Codificación
Normalización de diálogos (Válido únicamente para codificación DD AC3)
MPEG1 Layer II; MPEG 2-AAC; MPEG 4-AAC y Dolby Digital AC3 2.0 (opcional)
-31 ~ -1 dB
Frecuencia de muestreo 48 kHz
Tasa de bits 64/96/128/192/256/320 kbps
MPEG2; MPEG4 AVC/H.264
SDI*2/placa
Tasa de bits 1-19,5 Mbps
Video
Resolución
1920*1080_60P, 1920*1080_50P, (-solo para MPEG4 AVC/H.264)
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50p
720*480_60i, 720*576_50i
Admite resolución de objetos 1920*1080_60P, 1920*1080_50P,
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
(para conversión a escala reducida) (-solo para MPEG4 AVC/H.264) 1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i, 1280*720_60p, 1280*720_50p 720*480_60i, 720*576_50i
Retardo bajo
Normal, Modo 1, Modo 2, Manual
Croma 4:2:0
Relación de aspecto 16:9,4:3
Audio Codificación
Normalización de diálogos
MPEG1 Capa II, MPEG2-AAC, MPEG4-AAC y Dolby Digital AC3 2.0 (opcional)
(Válido únicamente para codificación DD AC3) -31 ~ -1 dB
Frecuencia de muestreo
Tasa de bits
DVB-T (Opcional)
Sección moduladora
DVB-C (Opcional)
Estándar DVB-T
48 kHz
64/96/128/192/256/320 kbps
Ancho de banda 6 millones, 7 millones, 8 millones
Constelación QPSK, 16 QAM, 64 QAM
Tasa de código 1/2, 2/3, 3/4, 5/6, 7/8.
Intervalo de guardia 1/32, 1/16, 1/8, 1/4
Modo de transmisión 2K, 4K, 8K
MER ≥40dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Salida RF 4*portadoras DVB-T (ancho de banda de 40 MHz)
Nivel de salida de RF -20~-3dbm, paso de 0,1db
Estándar J.83A (DVB-C), J.83B, J.83C
MER ≥40dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Nivel de salida de RF -20~+3dbm, paso de 0,1db
Velocidad de 3.000~9.000Msps ajustable
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
símbolos
Salida RF
ASC-Asociación de Sociedades
Anónimas (Opcional) (en desarrollo)
ISDB-T (Opcional)
4*portadoras DVB-C (ancho de banda de 40 MHz) J.83A J.83B J.83C
Constelación 16/32/64/128/256QAM 64/256 AMQ 64/256 AMQ
Ancho de banda 8 millones 6M 6M
Estándar ATSC-A/53 MER ≥40dB
Frecuencia de RF 50~960MHz, paso de 1KHz.
Salida RF 4* operadores ATSC
Nivel de salida de RF -20~+3dbm, paso de 0,1db
Constelación 8VSB
Estándar Norma ARIB-B31
Ancho de banda 6M
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guardia 1/32, 1/16, 1/8, 1/4
Modo de transmisión 2K, 4K, 8K
MER ≥40dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Salida RF
2* portadoras ISDBT (ancho de banda de 30 MHz)
Nivel de salida de RF -20~-3dbm, paso de 0,1db
Interfaz local LCD + botones de control
Gestión remota Sistema de gestión de red (NMS)
2 salidas ASI (tipo BNC, la misma salida espejo que una de las 4/2 salidas MPTS y 4 salidas SPTS)
General Sistema
Transmitir fuera
DVB-C/DVB-T/ATSC: IP (4 MPTS y 4 SPTS) a través de UDP, RTP/RTSP
ISDBT: IP (2 MPTS y 4 SPTS) a través de UDP, RTP/RTSP
Puerto de DATOS 1000M
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Interfaz NMS RJ45, 100M Idioma Inglés
Fuente de alimentación
Especificación física
Comparación técnica importante
Modo de velocidad de bits
Opción de grupo/par de audio:
100~240 V CA, 50/60 Hz
Dimensiones 482*400*44 mm
Temperatura de funcionamiento 0 ~ 45 ℃
La versión anterior
Opción CBR/VBR
La versión actual (V2)
CBR
SDI No Sí
Retardo bajo
Normal/Modo 1/Modo 2
Normal/Modo 1/Modo 2/Manual
Opción de codificación de caracteres No Sí
Puerto de DATOS
Puerto 100M
Puerto 1000M
Rango de frecuencia 30-960 MHz 50-960 MHz
Velocidad de símbolos: DVB-C 5-9 Msps 3-9 Msps
Portadores ISDB-T 1 o 2 transportistas por opción de pedido 2 portadores
Salida IP DVB-C 1 MPTS y 4 SPTS 4 MPTS y 4 SPTS
Salida IP DVB-T 4 SPTS 4 MPTS y 4 SPTS
Operadores DVB-T 2 portadores 4 portadores
Las otras diferencias son el diseño de la GUI web existente y el diseño del chasis, etc. (posición del puerto NMS/DATOS), no hay más descripciones aquí.
Informe de prueba interna de latencia
Los valores cubren el progreso desde Codificación → Decodificación
Terminal de decodificació n
Resolución
Detalles de codificación
Velocidad de bits de codificación
Modo de baja latencia
Fuente de señal
Tipo de codificación
Latencia promedio (ms)
Receptor de alta 1080i a 50 14 millones MODO 1 hdmi mpeg2 170 H.264 347,5
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Decodificador
14M
Decodificador DVB-C HD 576i@50 14M
