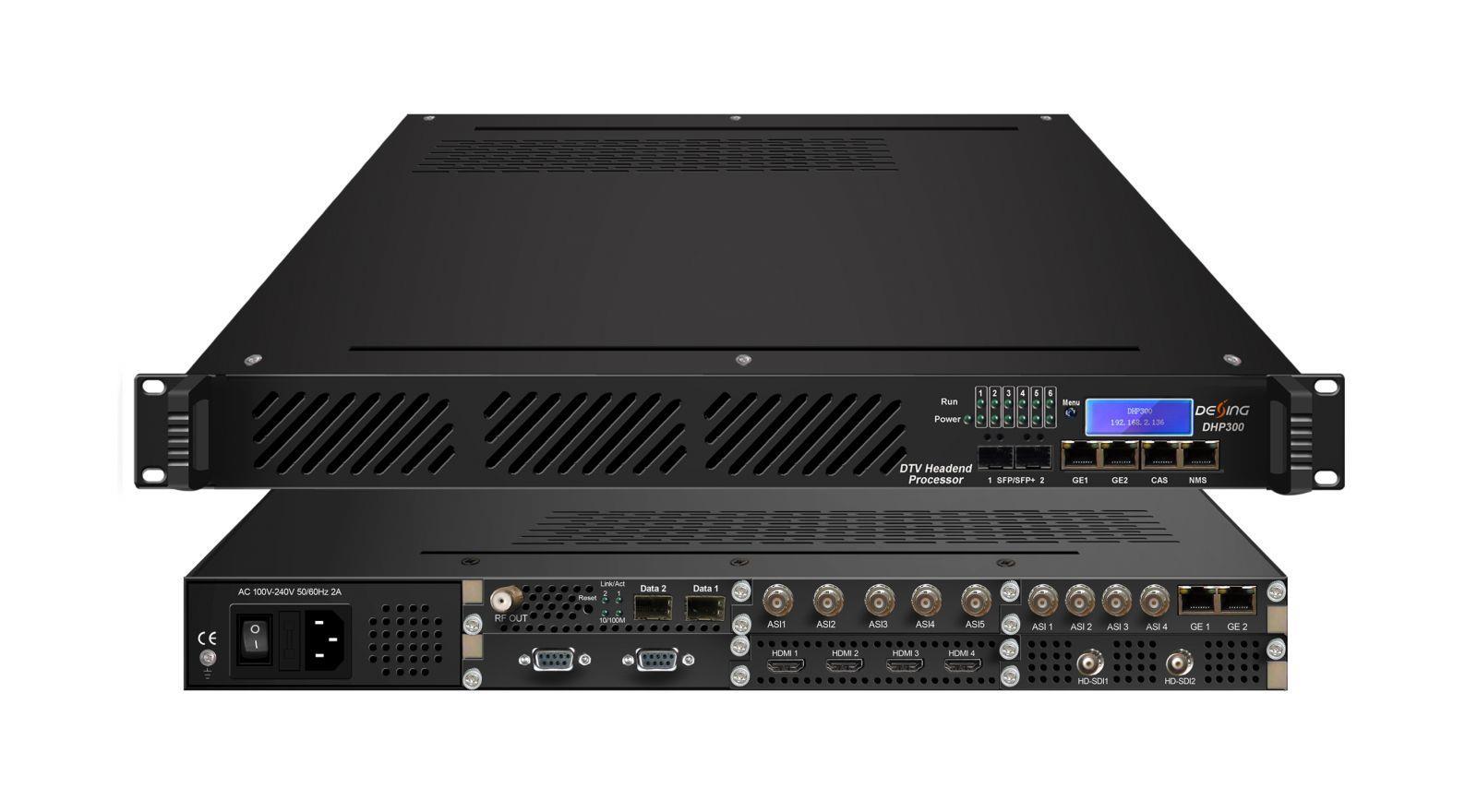

Procesador de cabecera DTV DHP300
Descripción del producto
El procesador de cabecera DHP300 DTV es la nueva generación de equipos de procesamiento de cabecera inteligentes. Este gabinete de 1 U viene con 6 ranuras de módulo independientes. Cada módulo se puede configurar individualmente en función de las aplicaciones, incluidas la codificación, decodificación, transcodificación, multiplexación, descodificación y procesamiento de modulación y la combinación de todas estas funciones. Admite múltiples interfaces de entrada y salida y formatos de señal. Con su potente rendimiento y bajo costo, el DHP300 es especialmente adecuado para el sistema CATV de nueva generación.
Características principales
* Admite una combinación flexible de diferentes tipos de módulos.
* Admite hasta 6 módulos

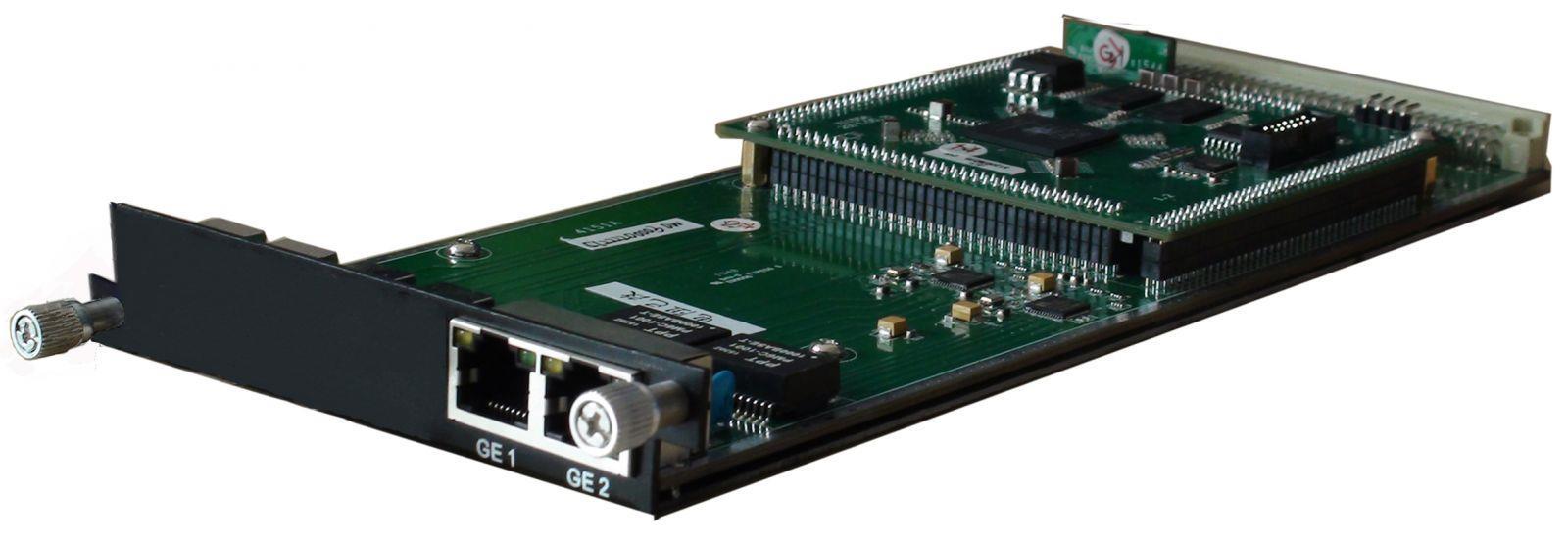

* Admite 2 entradas/salidas IP, interfaz RJ45/SFP, Unicast/Multicast
* Soporte de gestión web, actualizaciones vía web
* Fuente de alimentación única o redundante como opción
Especificaciones del módulo
Módulo de codificación 4 CVBS/SDI (DX214B)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Especificaciones del módulo:
Entrada: 4 CVBS (DB9 a RCA) o 4 SDI (BNC)
Salida: 1MPTS y 4 SPTS a través de UDP/RTP, unidifusión y multidifusión
Codificación de vídeo:
Formato de vídeo: MPEG-2, MPEG4 AVC/H.264
Formato de imagen: PAL, NTSC Señal SD (solo para entrada CVBS)
Resolución:
Entrada: 720*576 -50i
Salida: 720*576/352*288/320*240/320*180/176*144/160*120/160*90-50Hz
Entrada: 720*480 -60i
Salida: 720*480/352*288/320*240/320*180/176*144/160*120/160*90-60Hz
Control de velocidad: CBR/VBR
Estructura del Partido Republicano: IPPP, IBPBP, IBBPB, IBBBP
Velocidad de bits del vídeo: 0,5~5 Mbps
Codificación de audio:
Formato de audio: MPEG1 Audio Layer 2, LC-AAC, HE-AAC
Frecuencia de muestreo: 48 KHz
Velocidad de bits: 48/56/64/80/96/112/128/160/192/224/256/320/384 Kbps
Admite inserción de logotipo, subtítulos y códigos QR

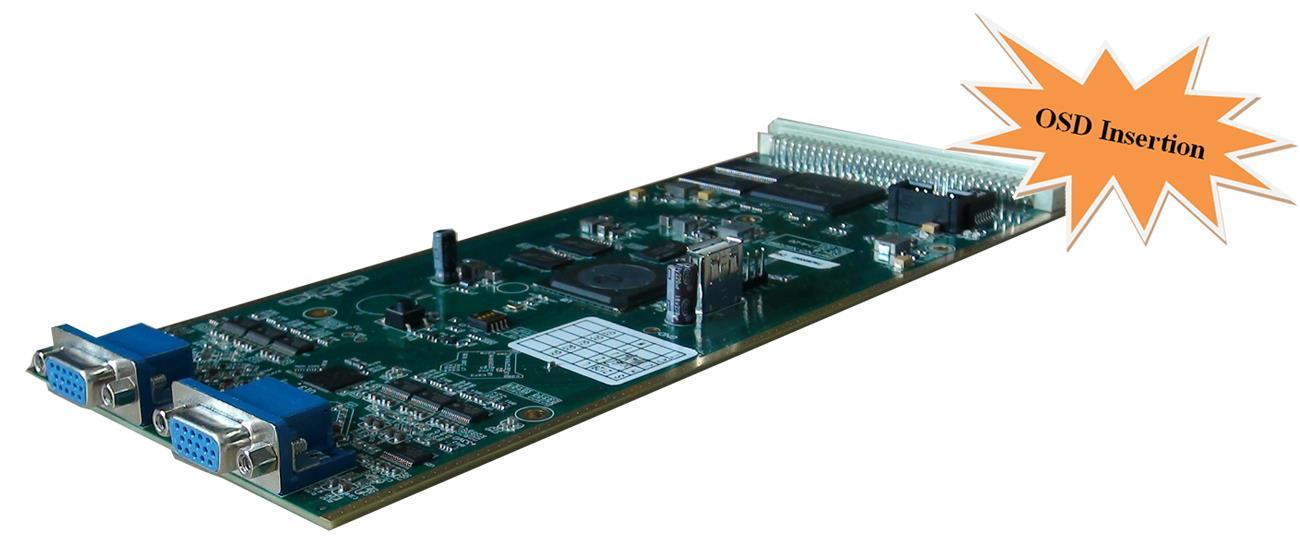

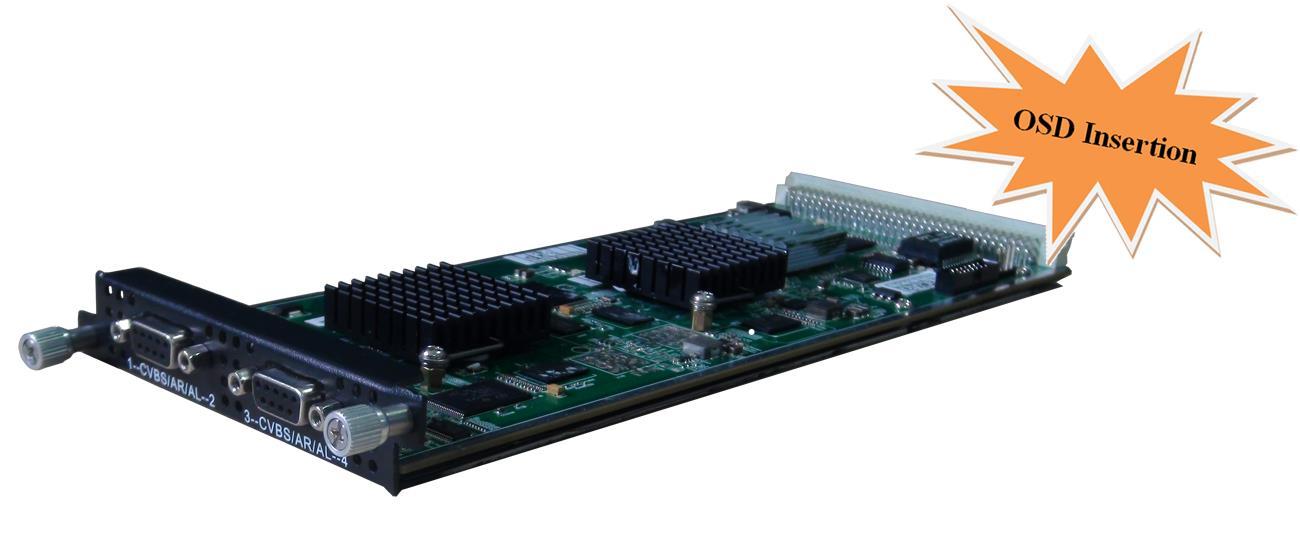

Módulo de codificación CVBS 4 (DX214/214A)
Especificaciones del módulo:
Entrada: 4 video CVBS, 4 audio estéreo (DB9 a RCA)
Salida: 1MPTS y 4 SPTS a través de UDP/RTP, unidifusión y multidifusión
Codificación de vídeo:
Formato de vídeo: MPEG-2 (4:2:0)
Formato de imagen: PAL, NTSC Señal SD
Resolución de salida: 720×480_60i, 544×480_60i, 352×480_60i, 352×240_60i, 320×240_60i, 176×240_60i, 176×120_60i, 720×576_50i, 704×576_50i, 640×576_50i, 352×288_50i, 320×288_50i, 176×288_50i, 176×144_50i
Estructura del Partido Republicano: IP, IBP, IBBP, IBBBP
Tasa de bits de video: 0,1 Mbps ~ 8 Mbps por canal
Admite subtítulos (CC)
Codificación de audio:
Formato de audio: MPEG-1 Layer 2, DD AC3 (2.0)
Frecuencia de muestreo: 48 KHz
Tasa de bits de audio: 128/192/256/320/384 kbps cada canal
Admite inserción de logotipo, subtítulos y código QR (solo para DX214A)

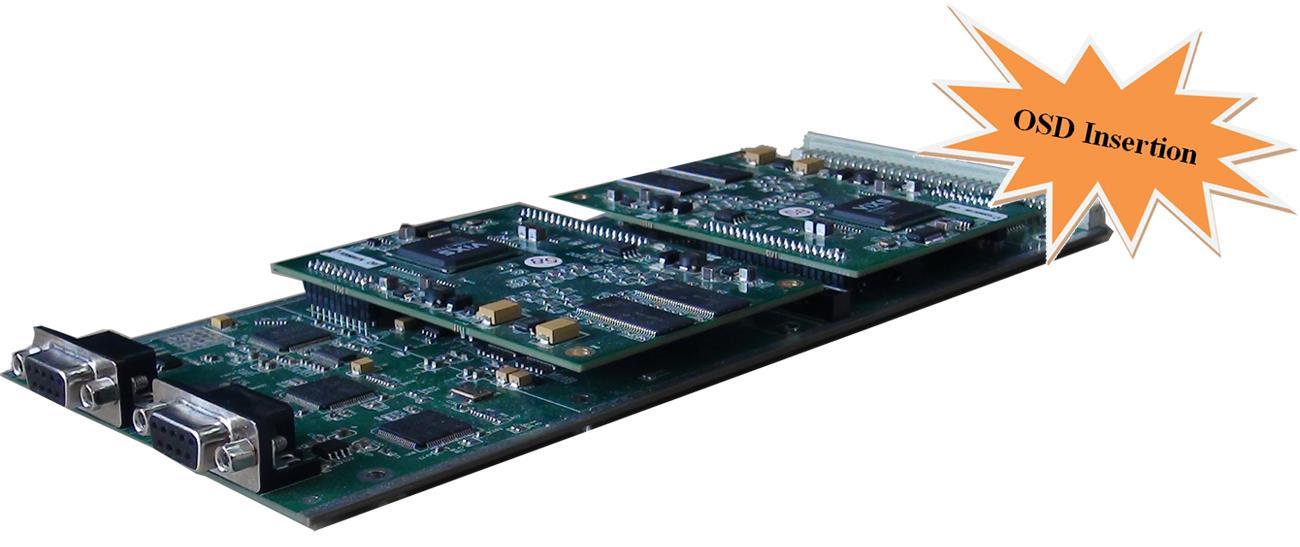

Módulo de codificación CVBS 8 (DX218S)
Especificaciones del módulo:
Entrada: 8 entradas de video CVBS, 8 de audio estéreo (DB15 a RCA) o 8 canales de audio analógico para funcionar como módulo codificador de audio
Salida: 1 MPTS y 8 SPTS a través de UDP/RTP, unidifusión y multidifusión
Codificación de vídeo:
Formato de vídeo: MPEG4 AVC/H.264
Formato de imagen: PAL, NTSC Señal SD
Resolución: 720×576i, 720×480i
Control de velocidad: CBR/VBR
Estructura del Partido Republicano: IPP
Velocidad de bits de vídeo: 1~7 Mbps por canal
Codificación de audio:
Formato de audio: MPEG-1 capa 2
Frecuencia de muestreo: 48 KHz
Velocidad de bits: 64/128/192/224/256/320/384 Kbps cada canal
Admite inserción de logotipo, subtítulos y códigos QR

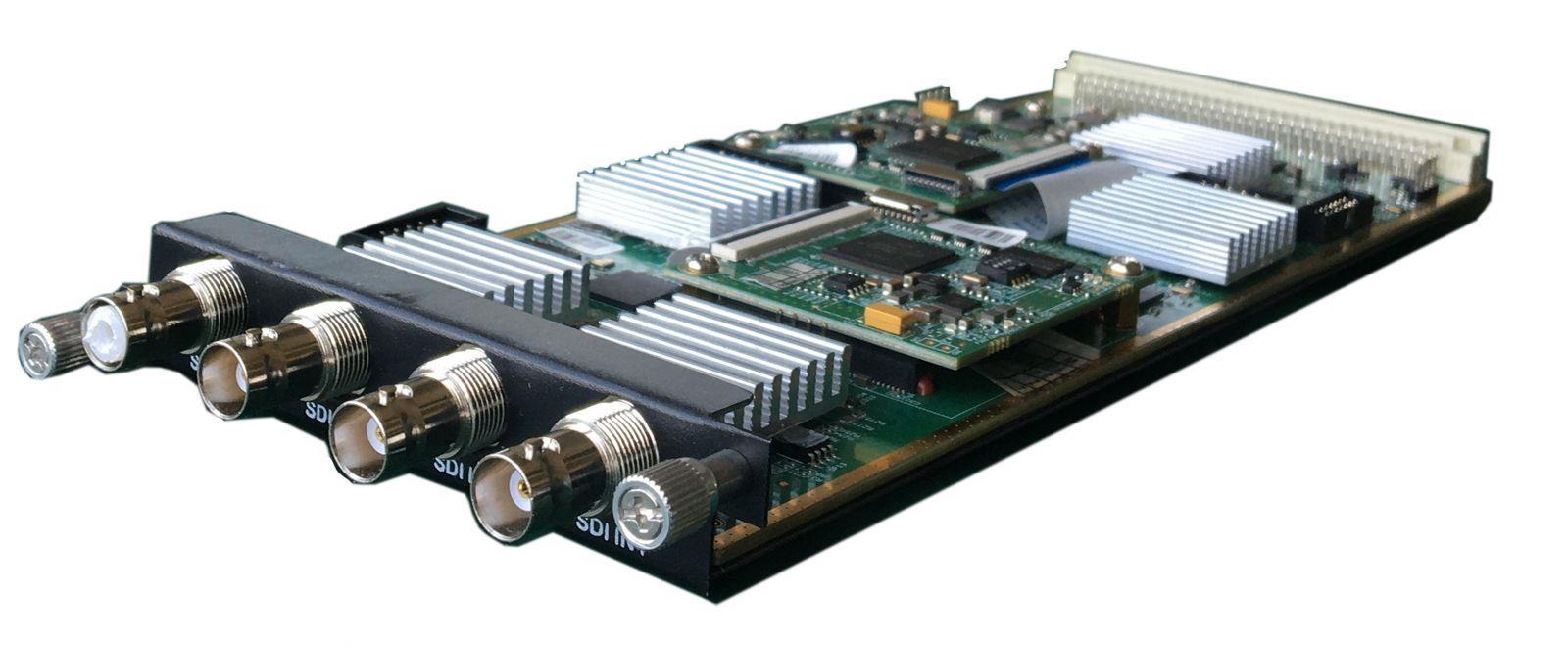

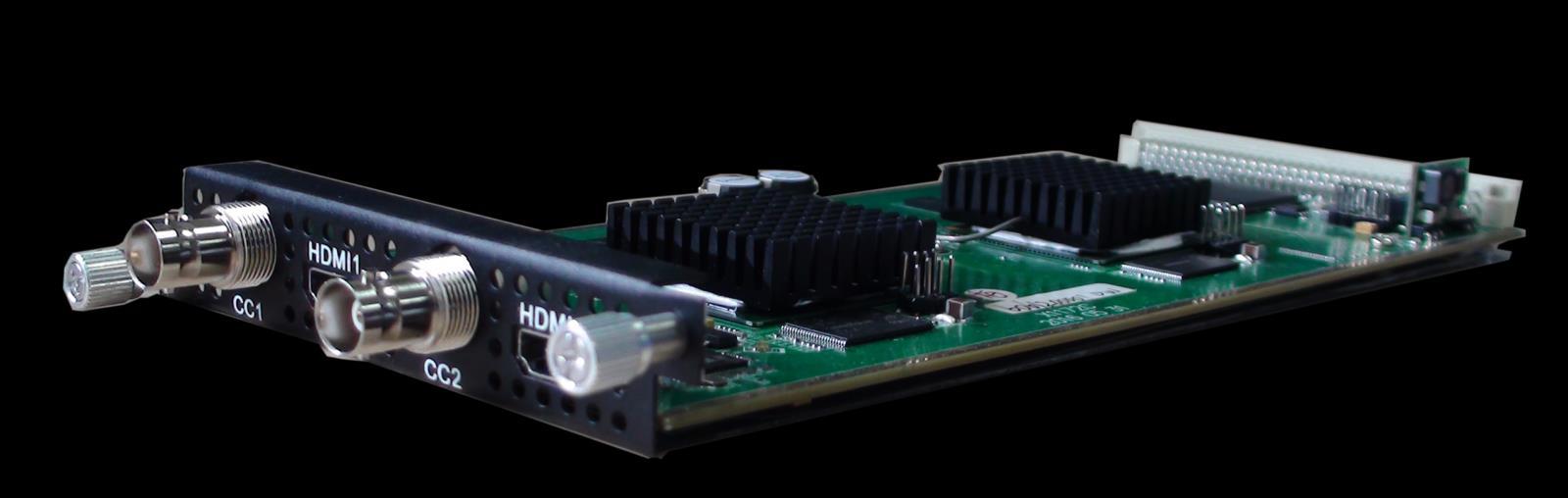

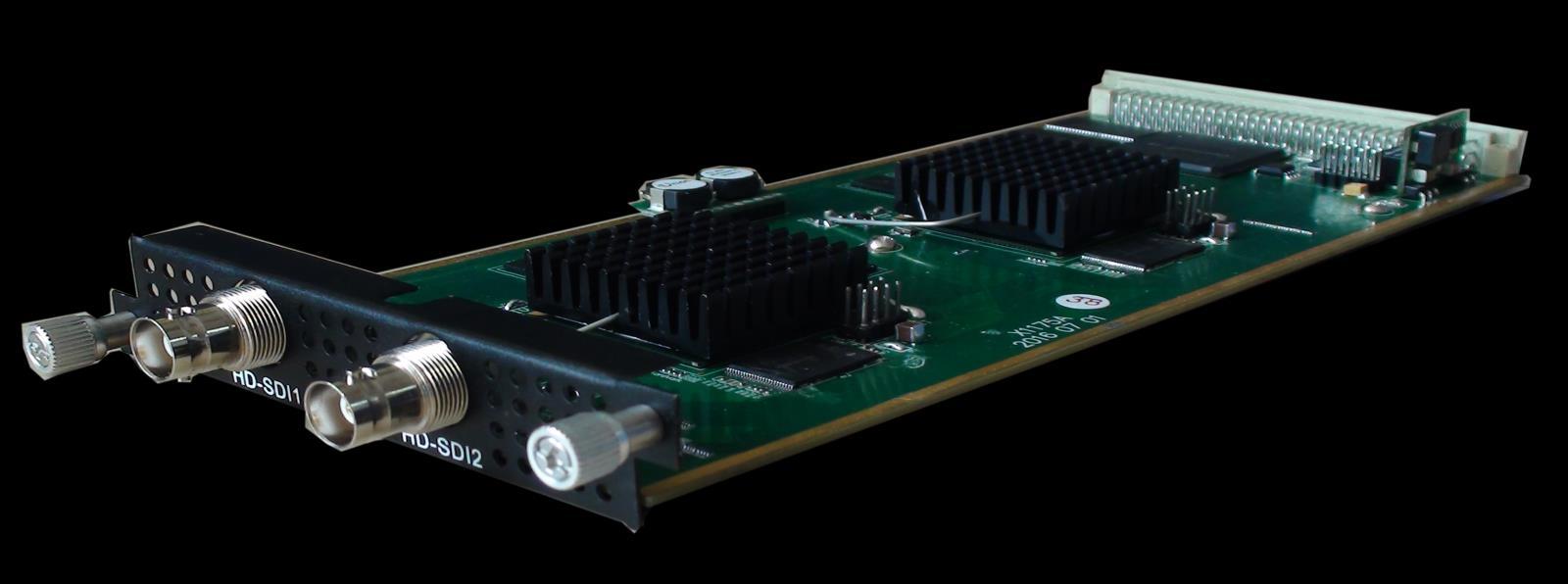

2 módulos de codificación y transcodificación HDMI/SDI (DX202A/DX202A-D)
Especificaciones del módulo:
Entrada: 2*HDMI, 2*BNC para entrada CC (subtítulos) - (DX202A)
Entrada: 2*HD/SD SDI - (DX202A-D)
Salida: 1*salida MPTS a través de UDP, unidifusión/multidifusión
Codificación de vídeo:
Formato de vídeo: MPEG2 y MPEG4 AVC/H.264
Resolución de entrada: 1920*1080_60P, 1920*1080_50P, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Relación de aspecto: 16:9, 4:3
Velocidad de bits del vídeo: 0,8~19 Mbps
Admite subtítulos (CC)
Codificación de audio:
Formato de audio: MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC,
Codificación Dolby Digital AC3 (2.0) (opcional); transferencia directa AC3 (2.0/5.1)
Frecuencia de muestreo: 48 KHz Tasa de bits de audio: 64 Kbps-320 kbps cada canal
Transcodificación de vídeo:
Formatos de archivo de vídeo: MPEG2/H.264/VCD/VCD/AAC ...
Formatos de vídeo: H.264, H.264-SD, H.264-SD-SD.
4*MPEG2 SD → 4*MPEG2/H.264 SD; 4*H.264 SD → 4*MPEG2/H.264 SD
Transcodificación de audio:
MPEG-1 Capa 2, AC3 (opcional) y AAC de cualquier tipo

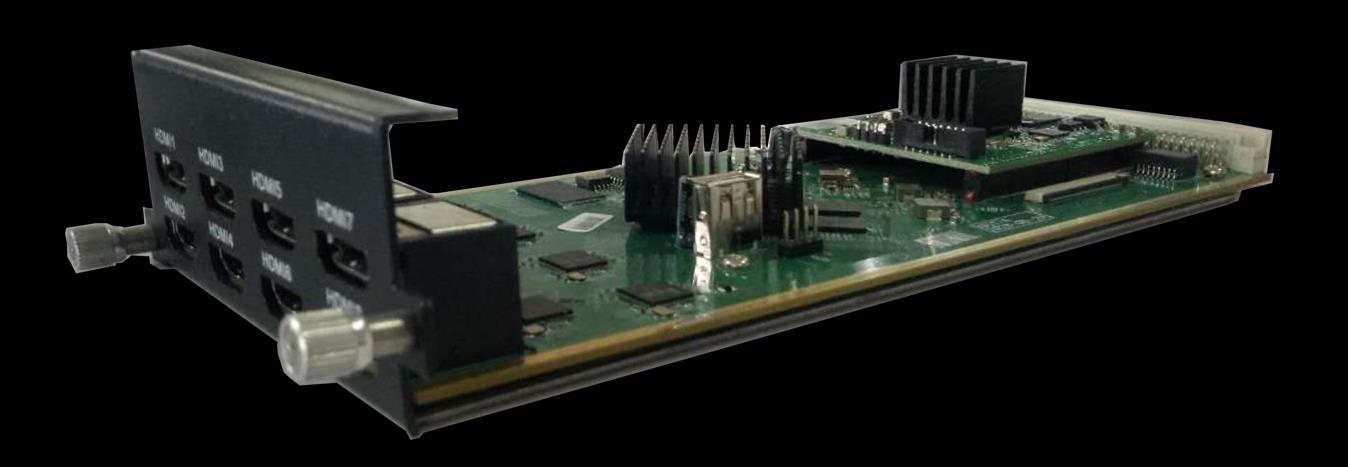

Módulo de codificación HDMI 8 (DX228S)
Especificaciones del módulo:
Entrada: 8*HDMI
Salida: 1*MPTS y 8*SPTS a través de UDP/RTP/RTSP, Unicast/Multicast
Codificación de vídeo:
Formato de vídeo: MPEG-4 AVC/H.264
Resolución de entrada: 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i,1280×720_60P, 1280×720_50P, 720×576_50i, 720×480_60i,
Resolución de salida: 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Estructura GOP: IP…P (ajuste del marco P, sin marco B)
Velocidad de bits de video: 1 Mbps ~ 13 Mbps por canal
Control de velocidad: CBR/VBR
Codificación de audio:
Formato de audio: MPEG1 Layer II, LC-AAC, HE-AAC y AC3 Pass through, admite ajuste de ganancia de audio
Frecuencia de muestreo: 48 KHz
Tasa de bits de audio: MPEG-1 capa 2: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
LC-AAC: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
HE-AAC: 48/56/64/80/96/112/128 kbps
Admite inserción de logotipo, subtítulos y códigos QR

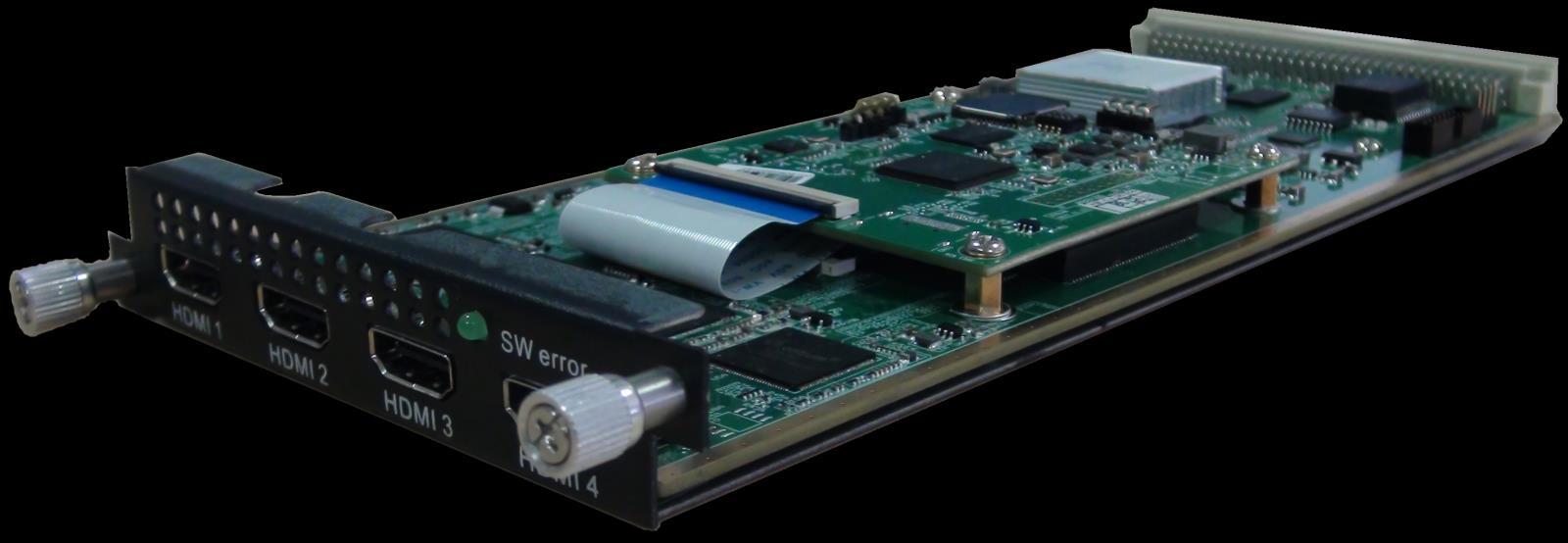

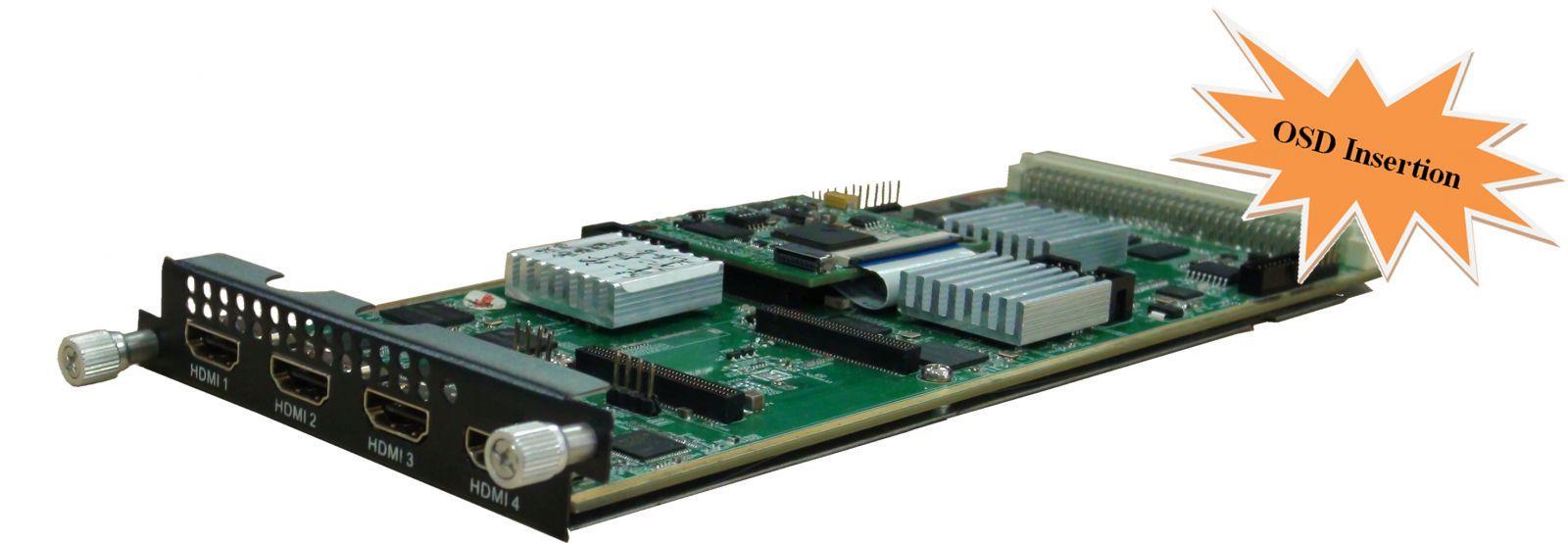

Módulo de codificación HDMI/SDI 4 (DX224H/HV)
Especificaciones del módulo:
Entrada: 4 entradas HDMI (1.4)/SDI, HDCP 1.4
Salida: 1 MPTS y 4 SPTS a través de UDP/RTP/RTSP
Codificación de vídeo:
Formato de vídeo: HEVC/H.265 y MPEG 4 AVC/H.264
Resolución:
4*1080P-50
4*1080P-60/59,94
4*1080I-50
Producción
HEVC/H.265 MPEG-4 AVC/H.264
4*1080P-50
4*1080P-60, 4*1080P-59,94
4*1080P-25
2*1080P-50
4*1080P-30
4*1080P-29,97
2*1080P-60
2*1080P-59,94
4*1080P-50, 4*1080I-50
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
4*1080I-60/59,94
4*720P-50
4*720P-60/59,94
Aporte
4*1080P-50
4*1080P-60/59,94
4*1080I-50
DX224H
4*1080I-60/59,94
4*720P-50
4*720P-60/59,94
Croma: 4:2:0
4*1080P-25
4*1080P-60, 4*1080P-30
4*720P-50
4*720P-60, 4*720P-59,94
4*1080P-25
2*1080P-50
4*1080I-60
4*1080P-30
2*1080P-60
4*720P-50
4*720P-60
4*720P-59,94
Producción HEVC/H.265 MPEG-4 AVC/H.264
4*1080P-50
4*1080P-60, 4*1080P-59,94
4*1080P-50, 4*1080P-25
4*1080P-60, 4*1080P-30
4*720P-50
4*720P-60, 4*720P-59,94
4*1080P-50
4*1080P-60
4*1080P-59,94
4*1080P-25
4*1080P-50
4*1080I-50
4*1080P-30
4*1080P-60
4*1080I-60
4*720P-50
4*720P-60
4*720P-59,94
Velocidad de bits (cada canal): 0,5 Mbps~20 Mbps (H.265); 4 Mbps~20 Mbps (H.264)
Control de velocidad: CBR/VBR
Estructura del Partido Republicano: IBBP, IPPP
Codificación de audio:
Formato de audio: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Tasa de bits (cada canal):
48 Kbps ~ 384 Kbps (MPEG-1 capa 2 y LC-AAC);
24 Kbps ~ 128 Kbps (HE-AAC); 18 Kbps ~ 56 Kbps (HE-AAC V2)
Frecuencia de muestreo: 48 KHz
Admite ajuste de ganancia de audio
Admite inserción de logotipo y código QR (opcional según pedido)

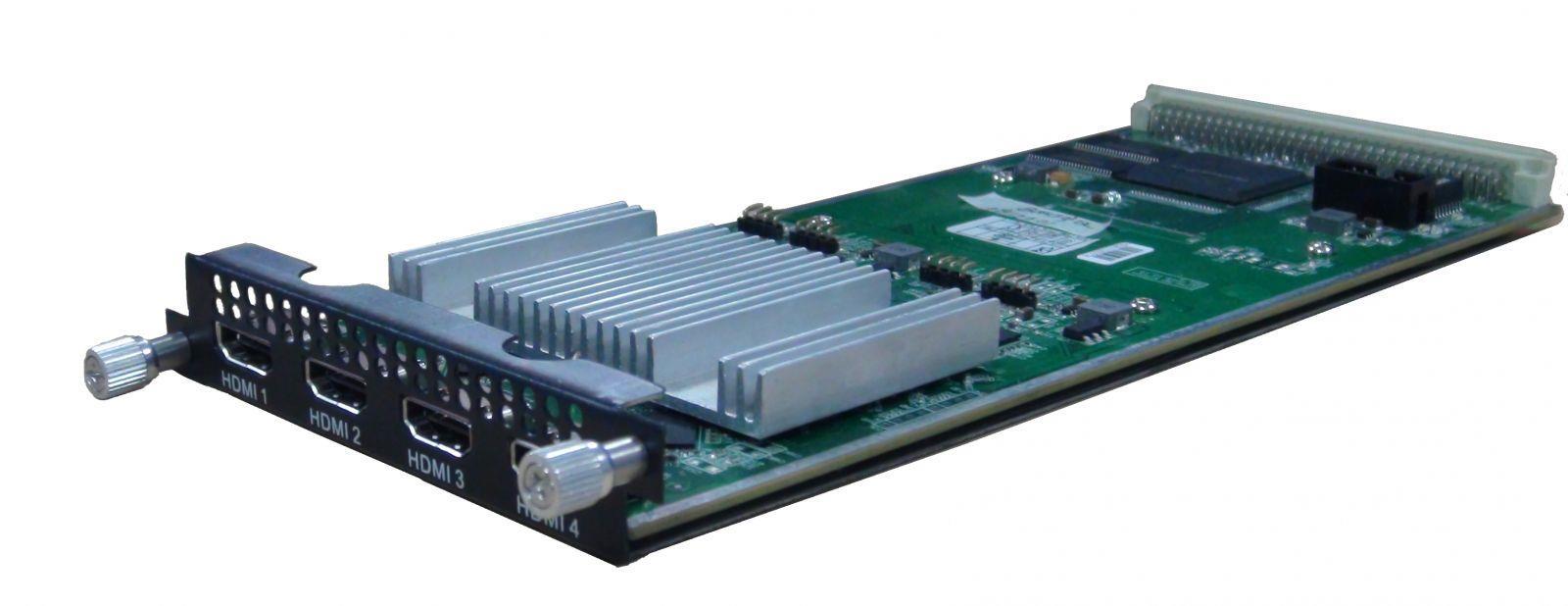

Módulo de codificación HDMI/SDI 4 (DX224V)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Especificaciones del módulo:
Entrada: 4 entradas SDI/HDMI (1.4), HDCP 1.4
Codificación de vídeo:
Formato de vídeo: HEVC/H.265 y MPEG 4 AVC/H.264
Resolución:
HDMI VI y SDI:
Aporte
4*1080P-50
4*1080P-60/59,94
4*1080I-50
4*1080I-60/59,94
4*720P-50
4*720P-60/59,94
HDMI V2:
Aporte
4*2160P_25/30/29,97
4*1080P_50/60/59,94
4*720P_50/60/59,94
HEVC/H.265
4*1080P-50
4*1080P-60/59,94
4*1080P-50
4*1080P-60/59,94
4*720P-50
4*720P-60/59,94
HEVC/H.265
2*2160P_25/30/29,97
4*1080P_50/60/59,94
4*720P_50/60/59,94
Producción
MPEG-4 AVC/H.264
2*1080P-50
2*1080P-60/59,94
4*1080I-50
2*1080P-50
4*1080I-60/59,94
2*1080P-60/59,94
4*720P-50
4*720P-60/59,94
Producción
MPEG-4 AVC/H.264
1*2160P_25/30/29,97
2*1080P_50/60/59,94
4*720P_50/60/59,94
Croma: 4:2:0 Velocidad de bits: 0,5 Mbps~20 Mbps (H.265); 4 Mbps~20 Mbps (H.264)
Control de velocidad: CBR/VBR
Estructura del Partido Republicano: IBBP, IPPP
Codificación de audio:
Formato de audio: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Frecuencia de muestreo: 48 KHz
Tasa de bits (cada canal):
48 Kbps ~ 384 Kbps (MPEG-1 capa 2 y LC-AAC)
24 kbps ~ 128 kbps (HE-AAC), 18 kbps ~ 56 kbps (HE-AAC V2)
Admite ajuste de ganancia de audio
Admite inserción de logotipo y código QR: disponible en HDMI V1

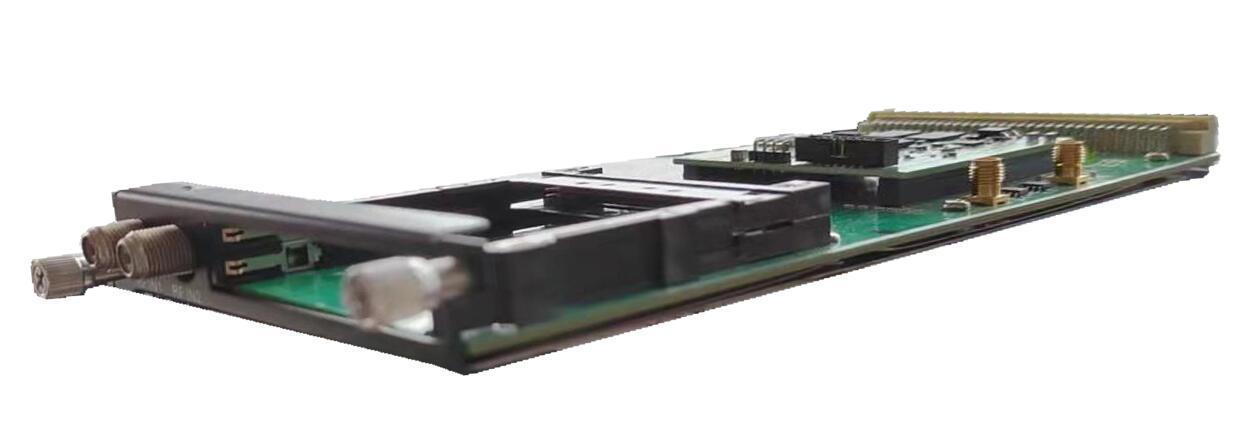

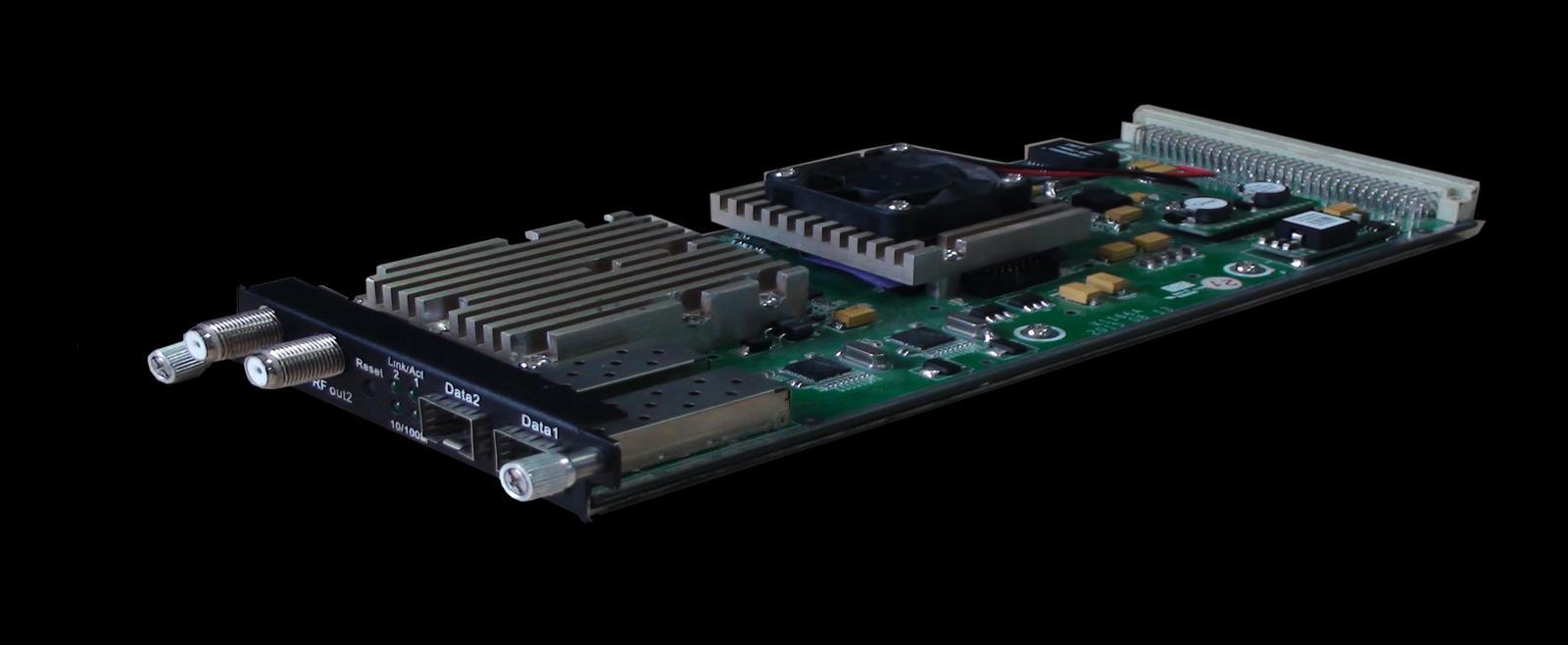

Módulo de descodificación de 2 sintonizadores (DX902A)
Entrada de transmisión: 2 entradas de sintonizador, tipo F, 16 entradas IP desde el puerto de datos, UDP/RTP, unicast y multicast, IGMP V2/V3
Salida de transmisión: 1 MPTS y 16 SPTS a través de UDP/RTP/RTSP, unidifusión/multidifusión
DVB-CI: 2 ranuras de interfaz común independientes
Entrada de sintonizador: DVB-S/S2/S2X
Velocidad de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
Frecuencia de entrada: 950-2150 MHz
DVB-S:
Constelación: QPSK
Demodulación FEC: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2:
Constelación: QPSK/8PSK/16APSK/32APSK
Desmodulación FEC:
QPSK: 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2X:
Constelación: QPSK/8PSK/8APSK/16APSK/32APSK
Desmodulación FEC:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5 litros, 28/45, 23/36, 2/3 litros, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9, 9/10
Admite la función Diseqc
Multiplexación:
Reasignación máxima de PID: 256 PID de salida
Función: reasignación de PID (automática o manual), ajuste preciso de PCR, generación automática de tabla PSI/SI
Descifrando:
CAM/CI Cantidad: 2
Modo BISS: Modo 1, Modo E; hasta 120 Mbps, 32 teclas BISS

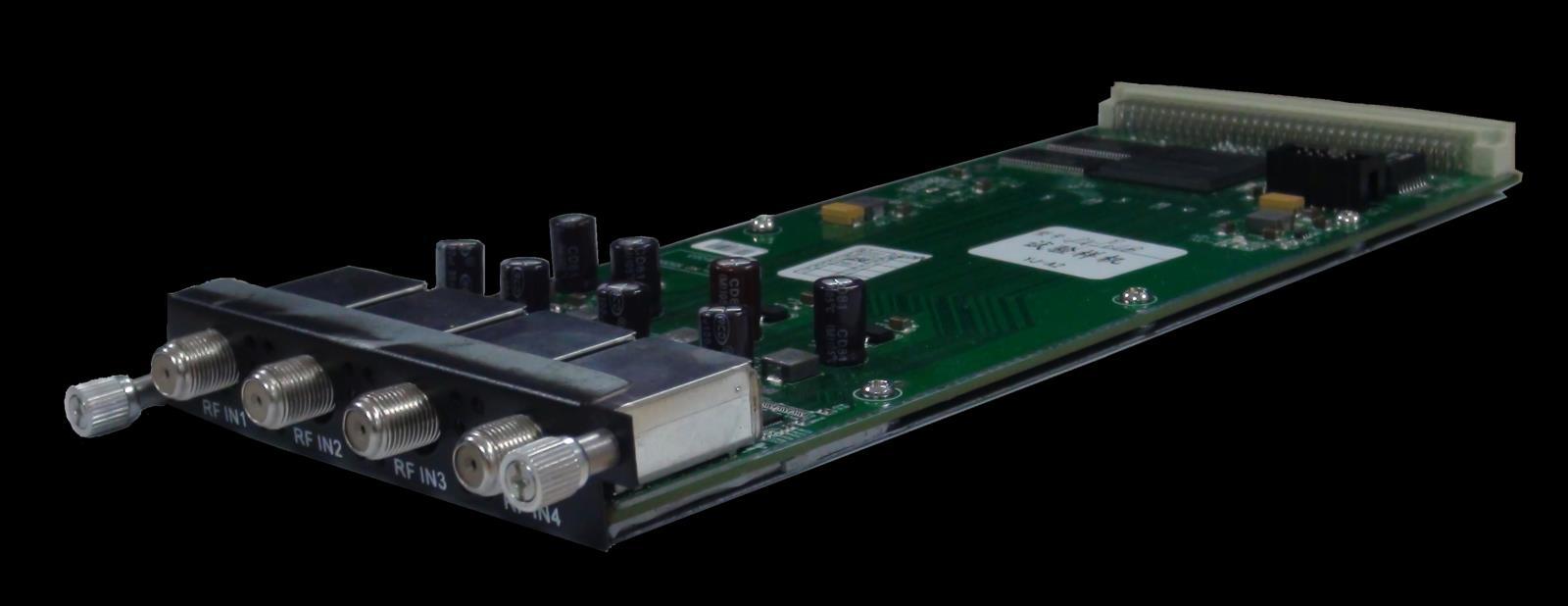

Módulo sintonizador FTA 4 (DX904B)
Especificaciones del módulo:
Entrada de transmisión: 4 entradas de sintonizador, tipo F
Salida de transmisión: 1 salida MPTS para multiplexor, 4 salidas MPTS para 4 entradas de sintonizador que pasan a través de UDP/RTP/RTSP, unidifusión/multidifusión
Tomleequan
Entrada de sintonizador: DVB-S/S2/S2X
Velocidad de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
Frecuencia de entrada: 950-2150 MHz
DVB-S:
Constelación: QPSK
Demodulación FEC: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2:
Constelación: QPSK/8PSK/16APSK/32APSK
Desmodulación FEC:
QPSK: 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2X:
Constelación: QPSK/8PSK/8APSK/16APSK/32APSK
Desmodulación FEC:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5 litros, 28/45, 23/36, 2/3 litros, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9, 9/10
Admite la función Diseqc
Multiplexación:
Número máximo de PID de gestión: 256
Función: reasignación de PID (automática/manual), ajuste preciso de PCR, transferencia de PID
Descifrando:
Modo BISS: Modo 1, Modo E; hasta 120 Mbps, 32 teclas BISS

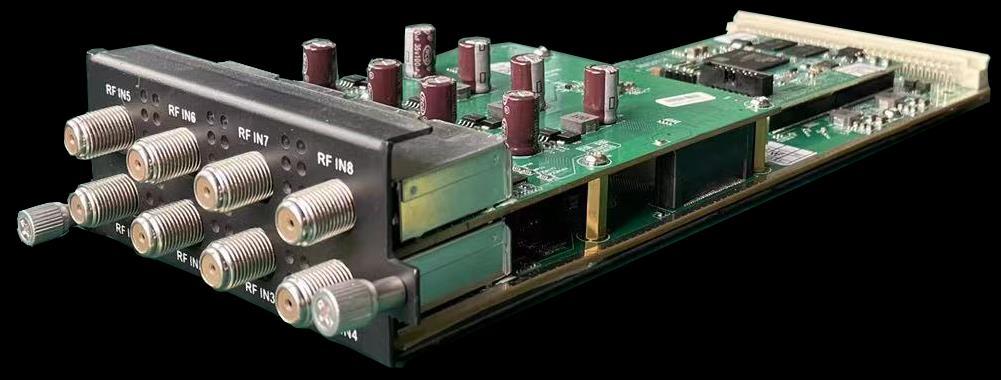

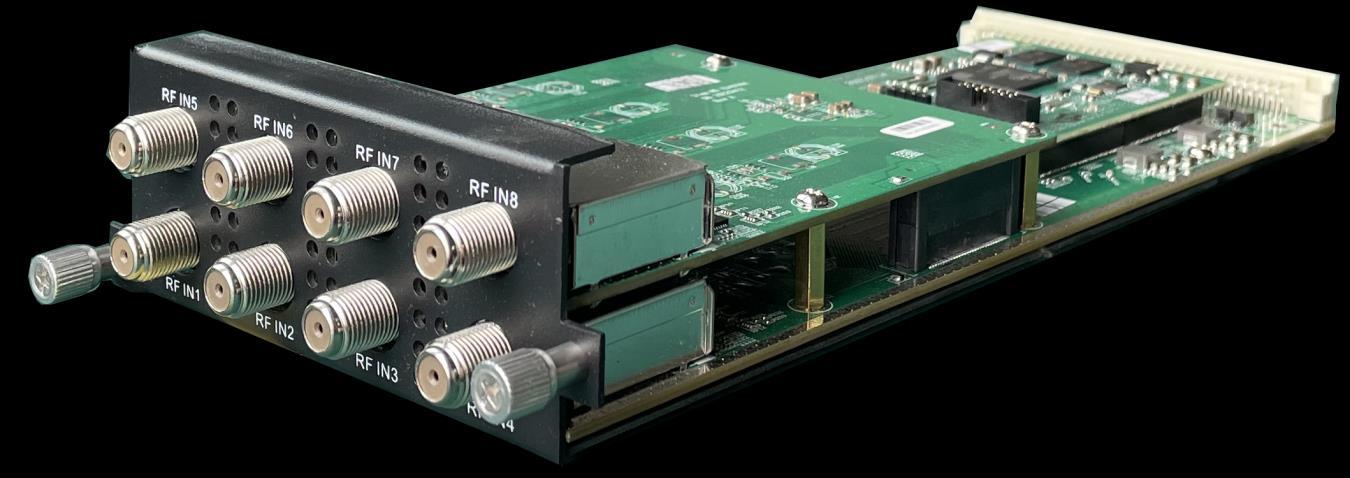

Módulo sintonizador FTA 8 (DX908)
Entrada de transmisión: Entrada de sintonizador 4/8, tipo F, Salida de transmisión: 8 MPTS de paso de salida para 8 entradas de sintonizador, o 2 MPTS de salida después de la multiplexación, o 512 SPTS de salida a través de UDP/RTP/RTSP, unidifusión/multidifusión
Entrada de sintonizador: DVB-S/S2/S2X
Velocidad de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
Frecuencia de entrada: 950-2150 MHz
DVB-S
Constelación: QPSK
Demodulación FEC: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2
Constelación: QPSK/8PSK/16APSK/32APSK
Desmodulación FEC:
QPSK: 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2X
Constelación: QPSK/8PSK/8APSK/16APSK/32APSK
Desmodulación FEC:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2 L, 8/15 L, 5/9 L, 26/45, 3/5, 3/5 L, 28/45, 23/36, 2/3
L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9, 9/10
Admite la función Diseqc
Multiplexación:
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Reasignación máxima de PID: 256 PID de salida
Función: reasignación de PID (automática o manual), ajuste preciso de PCR, generación automática de tabla PSI/SI
Descifrando:
Modo BISS: Modo 1, Modo E; hasta 120 Mbps, 32 teclas BISS
Módulo de descodificación de 4 frecuencias (DX942A)
Entrada de flujo: 4 frecuencias de entrada (cada interfaz RF bloquea 2 frecuencias), tipo F, 16 entradas IP (UDP/RTP) desde el puerto de datos, unidifusión y multidifusión, IGMP V2/V3
Salida de transmisión: 1 MPTS y 16 SPTS a través de UDP y RTP/RTSP, unidifusión/multidifusión
DVB-CI: 2 ranuras de interfaz común independientes
Entrada de sintonizador: DVB-C (J.83 A/C)/J.83B/DVB-T/DVB-T2/ISDB-T conmutable
Estándar: DVB-C (J.83 A/C); J.83B
Frecuencia de entrada: 60 MHz ~ 890 MHz
Velocidad de símbolo: 1000~9000 Ksps
Constelación: 16/32/64/128/256 QAM; 64/256 QAM para J.83B
Estándar: DVB-T/T2
Frecuencia de entrada: 60 MHz ~ 890 MHz
Ancho de banda: 5/6/7/8M de ancho de banda Índice PLP: 0~255 para DVB-T2
Estándar: ISDB-T
Frecuencia de entrada: 60-890 MHz
Multiplexación:
Reasignación máxima de PID: 256 PID de salida
Función: reasignación de PID (automática o manual), generación automática de tabla PSI/SI
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Descifrando:
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
CAM/CI Cantidad: 2
Modo BISS: Modo 1, Modo E; hasta 120 Mbps, 32 teclas BISS
Módulo de descodificación de 8 frecuencias (DX928)
Entrada de transmisión: 8 entradas de sintonizador, tipo F
Salida de transmisión: 8 MPTS de paso de salida para 8 entradas de sintonizador, o 2 MPTS de salida después de la multiplexación, o 512 SPTS de salida a través de UDP/RTP/RTSP, unidifusión/multidifusión
Entrada de sintonizador: DVB-C (J.83 A/C)/J.83B/DVB-T/DVB-T2/ISDB-T conmutable
Estándar: DVB-C (J.83 A/C); J.83B
Frecuencia de entrada: 60 MHz ~ 890 MHz
Velocidad de símbolo: 1000~9000 Ksps
Constelación: 16/32/64/128/256 QAM; 64/256 QAM para J.83B
Estándar: DVB-T/T2
Frecuencia de entrada: 60 MHz ~ 890 MHz
Ancho de banda: 5/6/7/8M de ancho de banda Índice PLP: 0~255 para DVB-T2
Estándar: ISDB-T
Frecuencia de entrada: 60-890 MHz
Multiplexación:
Reasignación máxima de PID: 256 PID de salida
Función: reasignación de PID (automática o manual), generación automática de tabla PSI/SI
Descifrando:
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Modo BISS: Modo 1, Modo E; hasta 120 Mbps, 32 teclas BISS

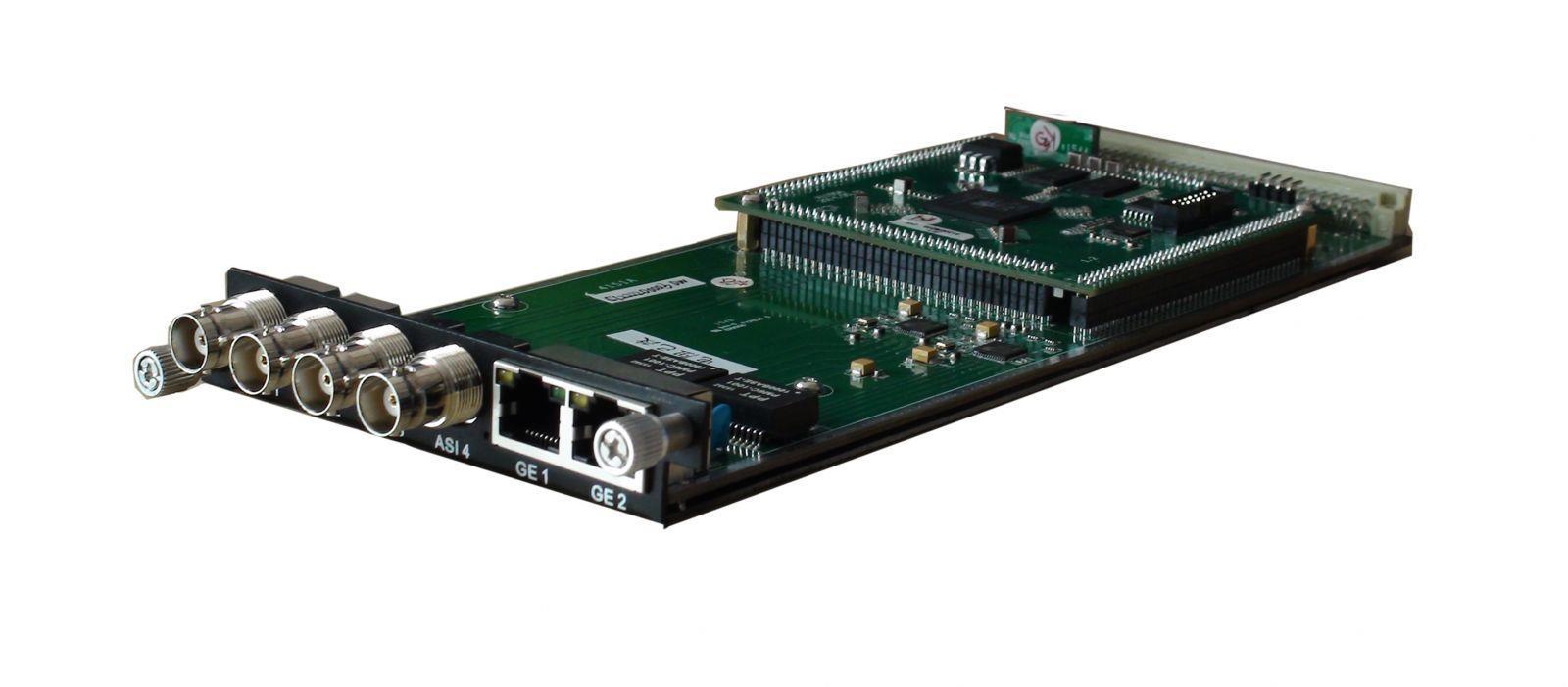

Módulo de multiplexación ASI/IP 4 (DX504)
Especificaciones del módulo:
Entradas/salidas ASI: 4 ASI bidireccionales, BNC 75Ω (entrada o salida configurable manualmente)
Entradas/salidas IP: 2 puertos GE en el módulo (autoadaptación 100/1000Mbps) y el chasis DHP300 (puertos de datos u otros módulos)
Remultiplexación: reasignación de PID, corrección de PCR, generación automática de tabla PSI/SI
Entrada de transmisión: máximo 4 entradas ASI, 768 entradas IP a través de UDP/RTP (256 entradas IP a través de GE1, GE2 en el módulo y el chasis DHP300 respectivamente)
Salida de transmisión: máximo 4 salidas ASI, 4 salidas MPTS a través de UDP/RTP a través de GE1, GE2 en el módulo y a través del chasis DHP300

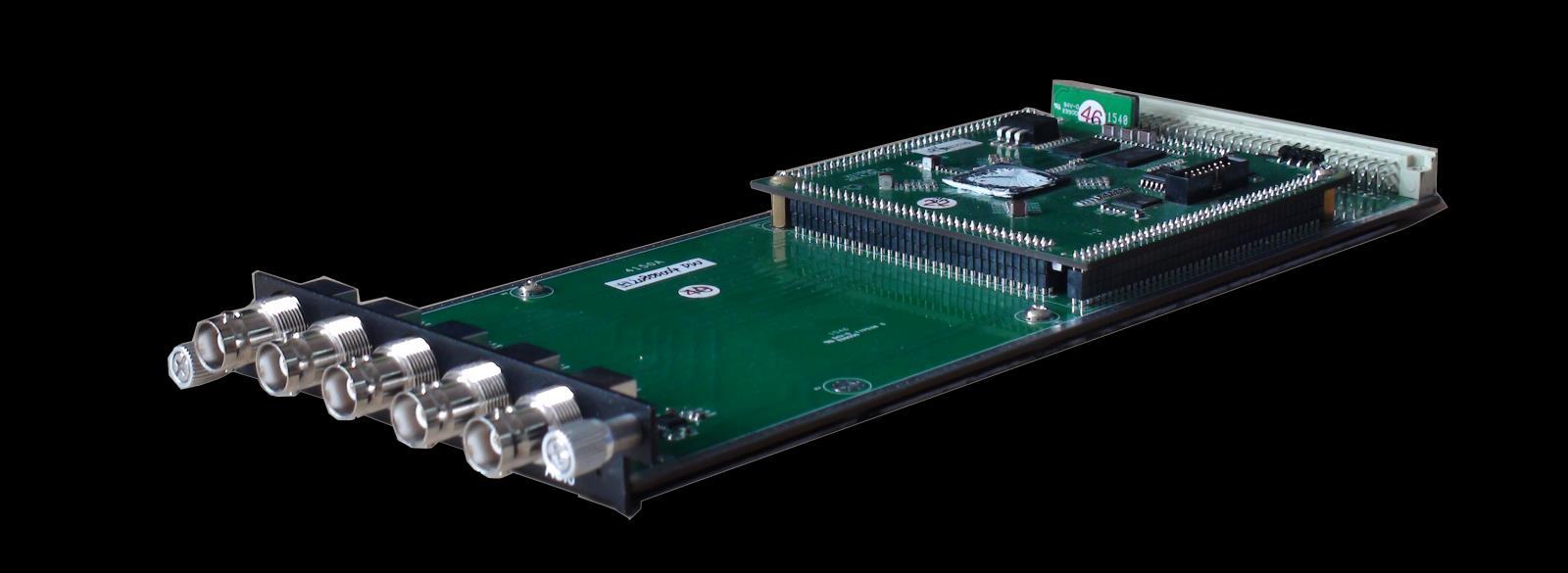

Módulo de multiplexación ASI 5 (DX505)
Especificaciones del módulo:
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Entradas/salidas ASI: 5 ASI bidireccionales, BNC 75Ω (entrada o salida configurable manualmente)
Entradas/salidas IP: el chasis DHP300 (puertos de datos u otros módulos)
Entrada de transmisión: máximo 5 entradas ASI, 256 entradas IP sobre UDP/RTP a través del chasis DHP300
Remultiplexación: reasignación de PID, corrección de PCR, generación automática de tabla PSI/SI
Salida de transmisión: máximo 5 salidas ASI, 5 MPTS de salida a través de UDP/RTP a través del chasis DHP300
Módulo de multiplexación IP (DX506)
Especificaciones del módulo:
Entrada IP: Entrada 512 SPTS o MPTS a través de UDP, RTP, unidifusión y multidifusión a través del puerto Ethernet GE1 (100/1000M)
Remultiplexación: reasignación de PID, corrección de PCR, generación automática de tabla PSI/SI
Salida de transmisión: salida 512 SPTS a través de UDP, RTP, unidifusión y multidifusión a través del puerto Ethernet GE2 (100/1000M)
codificador ASI/IP Mux (DX514)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Especificaciones del módulo:
Entradas/salidas ASI: 4 ASI bidireccionales, BNC 75Ω
Entradas/salidas IP: 2 puertos Ethernet (100/1000M)
Entrada del conector de flujo
Remultiplexación: reasignación de PID, corrección de PCR, generación automática de tabla PSI/SI
Entrada de transmisión: máximo 4 entradas ASI, 32 entradas IP por canal a través de UDP/RTP
Salida de transmisión: máximo 4 salidas ASI, 4 salidas IP (MPTS) a través de UDP/RTP/RTSP
Pelea:
Máximo CA de cifrado simultáneo: 4
Estándar: ETR289, ETSI 101 197, ETSI 103 197
Conexión: Conexión local/remota
Módulo de conmutación ASI TS (DX515)
Especificaciones del módulo:
Entrada: 3 ASI
Salida: 2 salidas ASI (salida 1 para una de las salidas del conmutador, salida 2 para la corriente de entrada principal)
Paquete TS: 188/204
Modo de cambio: manual/automático
Soporte para monitorear el estado del programa (tasa de bits, conteo continuo, estado de sincronización)
Admite cambio de modo de canal y modo de programa
Admite volver a la transmisión principal de forma manual o automática una vez que la transmisión principal se recupera
Módulo modulador QAM 16/32 (DX316/DX332)
Especificaciones del módulo:
Entrada de datos: entrada IP 512*3 a través de UDP/RTP desde 2 puertos GE (RJ45/SFP) y placa de conector de flujo interno, unidifusión/multidifusión
Salida de datos: salida de 16 o 32 IP a través de UDP/RTP/RTSP, unidifusión/multidifusión, 2 puertos GE (RJ45/SFP)
Velocidad de transmisión: máx. 840 Mbps/puerto GE
Salida RF (tipo F): 16/32 canales de multiplexación, codificación y modulación.
Multiplexación:
Reasignación máxima de PID: 256 PID de salida por canal
Función: reasignación de PID (automática o manual), ajuste preciso de PCR, generación automática de tabla PSI/SI
Pelea:
Máximo CA de cifrado simultáneo: 6
Estándar: ETR289, ETSI 101 197, ETSI 103 197
Conexión: Conexión local/remota
Modulación:
Norma: EN300 429/ITU-T J.83A/B/C MER: ≥40dB
Frecuencia de RF: 50~960 MHz, paso de 1 KHz
Nivel de salida de RF: -20~+10dBm (87~117 dBµV), paso de 0,1dB para todas las portadoras
Velocidad de símbolo: 3600~7200 ksps, incrementos de 1 ksps
5057 ksps (J.83B, 64 QAM), 5361 ksps (J.83B, 256 QAM)
Constelación/Ancho de banda: J.83A: 16/32/64/128/256QAM, 8M
J.83B/C: 64/256 QAM, 6 M
Salida DX316: 16 salidas de portadora no adyacentes dentro de un ancho de banda de 192 M
Salida DX332: 32 salidas de portadora no adyacentes dentro de un ancho de banda de 384 M
Módulo modulador 48 QAM (DX348D)
Especificaciones del módulo:
Entrada de datos: entrada IP 512*3 a través de UDP/RTP desde 2 puertos GE (RJ45/SFP) y placa de conector de flujo interno, unidifusión/multidifusión
Salida de datos: salida de 48 IP a través de UDP/RTP/RTSP, unidifusión/multidifusión, 2 puertos GE (RJ45/SFP), GE1 para IP n.° 1-n.° 24, GE2 para IP n.° 25-n.° 48
Velocidad de transmisión: máx. 840 Mbps/puerto GE
Multiplexación:
Reasignación máxima de PID: 256 PID de salida por canal
Función: reasignación de PID (automática o manual), ajuste preciso de PCR, generación automática de tabla PSI/SI
Pelea:
Máximo CA de cifrado simultáneo: 6
Estándar: ETR289, ETSI 101 197, ETSI 103 197
Conexión: Conexión local/remota
Modulación:
Norma: EN300 429/ITU-T J.83A/B/C MER: ≥40dB
Frecuencia de RF: 50~960 MHz, paso de 1 KHz
Nivel de salida de RF: -20~+10dBm (87~117 dBµV), paso de 0,1dB para todas las portadoras
Velocidad de símbolo: 3600~7200 ksps, incrementos de 1 ksps
5057 ksps (J.83B, 64 QAM), 5361 ksps (J.83B, 256 QAM)
Constelación/Ancho de banda: J.83A: 16/32/64/128/256QAM, 8M
J.83B/C: 64/256 QAM, 6 M
Salida RF: 2 puertos de salida tipo F para 48 portadoras no adyacentes, 75 Ω
Portadora 1~24 a través de RF1, 25~48 a través de RF2, cada RF admite un ancho de banda de 384 M
Módulo modulador ISDB-Tb 8/16 (DX306I)
Especificaciones del módulo:
Entrada de datos: entrada IP 512*3 a través de UDP/RTP desde 2 puertos GE (RJ45/SFP) y placa de conector de flujo interno, unidifusión/multidifusión
Salida de datos: salida IP 8/16 a través de UDP/RTP/RTSP, unidifusión/multidifusión, 2 puertos GE (RJ45/SFP)
Velocidad de transmisión: máx. 840 Mbps/puerto GE
Salida RF (tipo F): 8/16 canales de multiplexación y modulación.
Multiplexación:
Reasignación máxima de PID: 256 entradas por canal
Función: reasignación de PID (automática o manual), ajuste preciso de PCR, generación automática de tabla PSI/SI
Modulación:
Estándar: ARIB STD-B31
Ancho de banda: 6M
Constelación: QPSK, 16QAM, 64QAM
Intervalo de guarda: 1/32, 1/16, 1/8, 1/4
Modo de transmisión: 2K, 4K, 8K
Tasa de código: 1/2, 2/3, 3/4, 5/6, 7/8
MER: ≥40dB
Frecuencia de RF: 50~960 MHz, paso de 1 KHz
Nivel de salida de RF: -20dBm~+10dBm (87~117dbµV), paso de 0,1dB
Salida RF: 8/16 salidas de portadora no adyacentes dentro de un ancho de banda de 192 M
Guía de pedidos:
DX306i-8: 8 salidas de portadora ISDB-T no adyacentes + 8 salidas IP MPTS
DX306i-16: 16 salidas de portadora ISDB-T no adyacentes + 16 salidas IP MPTS
Módulo modulador DVB-T 8/16 (DX308T)
Especificaciones del módulo:
Entrada de datos: entrada IP 512*3 a través de UDP/RTP desde 2 puertos GE (RJ45/SFP) y placa de conector de flujo interno, unidifusión/multidifusión
Salida de datos: salida IP 8/16 a través de UDP/RTP/RTSP, unidifusión/multidifusión, 2 puertos GE (RJ45/SFP)
Velocidad de transmisión: máx. 840 Mbps/puerto GE
Multiplexación:
Número de canal: 8/16 canales multiplexados
Reasignación máxima de PID: 256 entradas por canal
Función: reasignación de PID (automática o manual), ajuste preciso de PCR, generación automática de tabla PSI/SI
Modulación:
Estándar: ETSI EN300 744 MER: ≥40db
Frecuencia de RF: 50~960 MHz, paso de 1 KHz
Constelación: QPSK/16QAM/64QAM Ancho de banda: 6/7/8 MHz
Modo trans: 2K/4K/8K FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Nivel de salida de RF: -20~+10dbm (para todas las portadoras), incrementos de 0,1dB
Salida RF (tipo F): 8/16 salidas de portadora no adyacentes dentro de un ancho de banda de 192 M
Guía de pedidos:
DX308T-8: 8 salidas de portadora DVB-T no adyacentes + 8 salidas IP MPTS
DX308T-16: 16 salidas de portadora DVB-T no adyacentes + 16 salidas IP MPTS
Módulo modulador ATSC 8 (DX308AT)
Especificaciones del módulo:
Entrada de datos: entrada IP 512*3 a través de UDP/RTP desde 2 puertos GE (RJ45/SFP) y placa de conector de flujo interno, unidifusión/multidifusión
Salida de datos: 8 salidas IP a través de UDP/RTP/RTSP, unidifusión/multidifusión, 2 puertos GE (RJ45/SFP)
Velocidad de transmisión: máx. 840 Mbps/puerto GE
Multiplexación:
Número de canal: 8 canales multiplexados
Reasignación máxima de PID: 256 entradas por canal
Función: reasignación de PID (automática o manual), ajuste preciso de PCR, generación automática de tabla PSI/SI
Modulación:
Estándar: ATSC A/53 MER: ≥40db Frecuencia de RF: 50~960MHz, paso de 1KHz
Constelación: 8VSB Ancho de banda: 6 MHz FEC: RS (208 188) + Trellis
Nivel de salida de RF: -20~+10dbm (para todas las portadoras), incrementos de 0,1db
Salida RF (tipo F): 8 salidas de portadora no adyacentes dentro de un ancho de banda de 192 M
Módulo de decodificación 2 HD-SDI (DX702)
Especificaciones del módulo:
Entrada/salida ASI: 2 ASI bidireccionales, BNC 75Ω
Soporte de entrada de flujo de IP
Salida IP: 1 salida MPTS sobre UDP, Unicast/Multicast
Descodificación:
Salida de video/audio: 2 salidas SDI HD/SD
Formato de vídeo: MPEG-2, MPEG-4 AVC/H.264
Resolución: 480i, 480p, 576i, 576p, 720p a 50/59,94/60, 1080i a 50/59,94/60
Croma: 4:2:0
Formato de audio: MPEG1 Layer2, LC-AAC, HE-AAC, AC3 (2.0/5.1), AC3 Passthrough,
Admite salida de audio dual
Admite CC/subtítulos
Módulo de decodificación HDMI 4 (DX714A)
Especificaciones del módulo:
Entrada: 8 entradas IP (MPTS/SPTS) a través de UDP/RTP a través del conector de transmisión, unidifusión/multidifusión
Salida: 4 salidas HDMI
Descodificación:
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Salida de video/audio: 4 salidas HDMI con 1 canal de audio estéreo integrado en cada puerto
Formato de vídeo: MPEG-2, MPEG-4 AVC/H.264, HEVC/H.265, AVS, AVS+
Formato de audio: MPEG 1 capa 2, LC-AAC, HE-AAC, AC3 (2.0), DRA
Resolución: 480i, 480p, 576i, 576p, 1280×720_50p, 1280×720_60p, 1920×1080_50i, 1920×1080_50p 1920×1080_60i, 1920×1080_60p
Admite aumento o reducción manual de la resolución
Especificaciones del equipo:
Dimensiones (An. × L. × Al.): 482 mm × 410 mm × 44 mm
Entorno: 0 ~ 45 ℃ (trabajo); -20 ~ 80 ℃ (almacenamiento)
Requisitos de alimentación CA 110 V ± 10 %, 50/60 Hz, CA 220 ± 10 %, 50/60 Hz
Fuente de alimentación: Fuente de alimentación única o redundante para opción según pedido
Comparación de parámetros:
Transporte de ida:
Transporte de datos IP
Número de procesamiento de TS
Multiplexación
GE1/GE2 admite salida máxima de 8 MPTS y 512 SPTS
Transporte bidireccional:
GE1/GE2. SFP1/SFP2 para entrada y salida de flujo IP
Admite 1 entrada TS (MPTS/SPTS) desde cada módulo y la velocidad de bits máxima es 350 Mbps N / A
Admite función de multiplexación: Puede multiplexar TS de diferentes módulos en un TS y emitir a través de un módulo o puerto GE1/GE2.
No admite la función de multiplexación: Puede combinar TS de diferentes módulos y emitir estos TS a través de un módulo o puerto SFP1/SFP2 GE1/GE2
Salida por módulo 1 MPTS después de la multiplexación 1 o varios MPTS/SPTS
CONDUJO N / A
El LED en el panel frontal muestra la dirección IP
Sobre nosotros
FMUSER es una empresa especializada en sistemas de transmisión de televisión y radiodifusión e integració n de sistemas IPTV para hoteles. La empresa se fundó en 2009 y ha prestado servicios a más de 180 países de todo el mundo. Más de 20.000 estaciones de televisión, estaciones de radio y clientes hoteleros de diferentes países.
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
