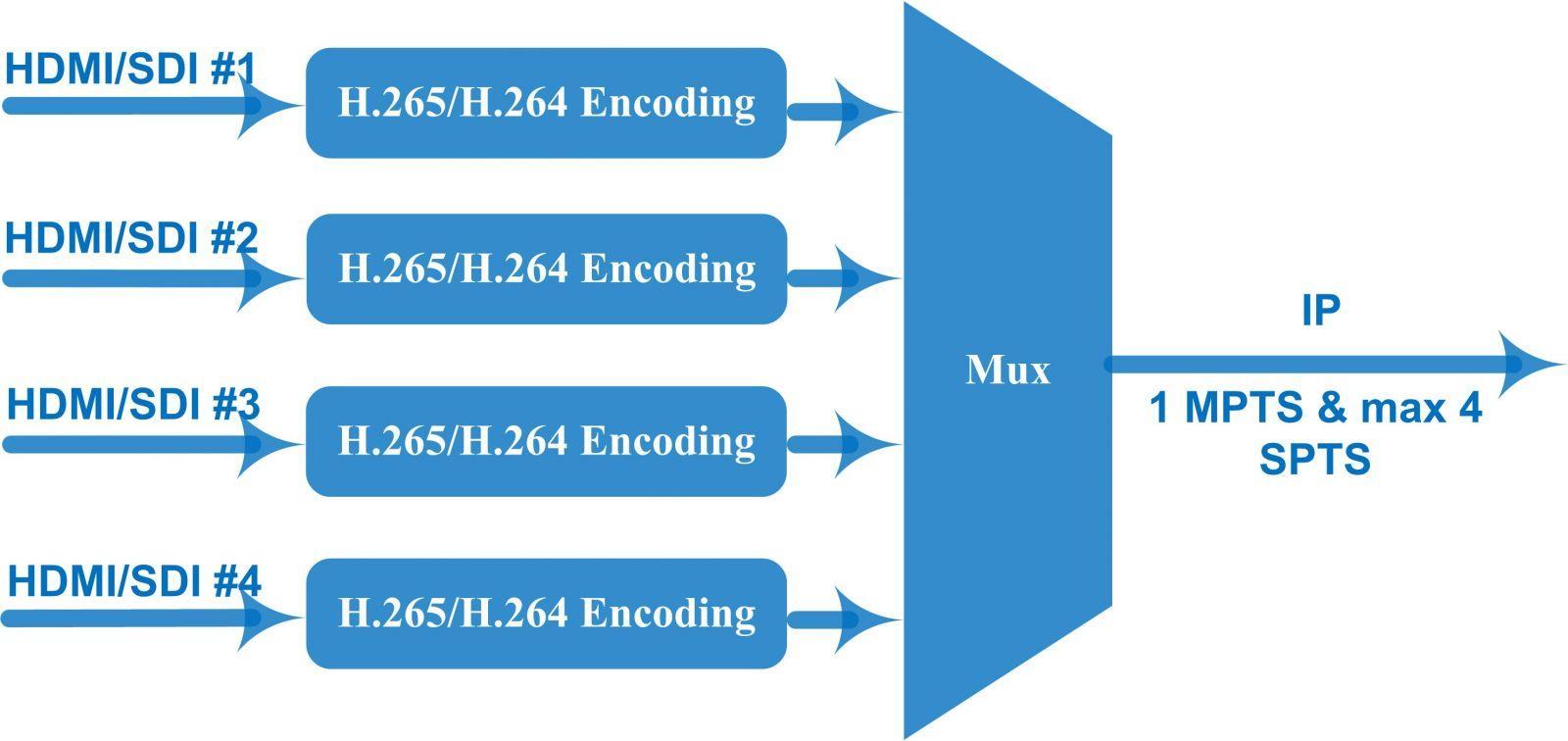

Cuadro de principios por módulo (la cantidad de canales de codificación depende del formato de codificación y la resolución)
Especificaciones técnicas
Aporte Entradas 4/8/12×HD-SDI o HDMI (1.4) opcionales, HDCP 1.4
Formato de codificación HEVC/H.265, MPEG 4 AVC/H.264
Aporte
Video Codificación
Resolución (HDMI V1 y SDI)
Resolución (HDMI V2)
Producción HEVC/H.265 MPEG-4 AVC/H.264
4*1080P-50 4*1080P-50 2*1080P-50
4*1080P-60 4*1080P-60 2*1080P-60
4*1080I-50 4*1080P-50 4*1080I-50 2*1080P-50
4*1080I-60 4*1080P-60 4*1080I-60 2*1080P-60
4*720P-50 4*720P-50 4*720P-50
4*720P-60 4*720P-60 4*720P-60
3840×2160_30P, 3840×2160_29,97P (Codificación de 2 canales por módulo para H.265 y codificación de 1 canal para H.264) 1920×1080_60P,1920×1080_59.94P,1920×1080_50P, (Codificación de 4 canales por módulo para H.265 y codificación de 2 canales para H.264)
1280×720_60P, 1280×720_59.94P, 1280×720_50P (Codificación de 4 canales por módulo para H.264 y H.265)
Croma 4:2:0
Tasa de bits 0,5 Mbps ~ 20 Mbps (cada canal)
Control de CBR/VBR
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
velocidad
Estructura del Partido
Republicano
Pretratamiento avanzado
Formato de codificación
Codificación de audio
Frecuencia de muestreo
Tasa de bits (cada canal)
IBBP, IPPP
Desentrelazado, reducción de ruido, nitidez
Paso a través de MPEG-1 capa 2, LC-AAC, HE-AAC, HE-AAC V2 y AC3
48 kHz
48 Kbps ~ 384 Kbps (MPEG-1 capa 2 y LC-AAC)
24 kbps ~ 128 kbps (HE-AAC)
18 kbps ~ 56 kbps (HE-AAC V2)
Ganancia de audio 0 ~ 255
Salida IP (1 MPTS y máximo 4 SPTS) sobre UDP/RTP/RTSP por módulo, interfaz
Salida de flujo
Ethernet Base-T 1000M/100M (unicast/multicast); salida IPv4, IPv6
Filtro de paquetes nulos de IP
Gestión basada en web
Sistema
Interfaz de control chino-inglés
Actualización del software de Ethernet
Dimensiones (Ancho × Largo × Alto)
482 mm × 328 mm × 44 mm
Misceláneas
Peso aproximado 5 kilos
Temperatura 0~45℃(trabajo), -20~80℃(almacenamiento)
Fuerza CA 100 V-220 V ± 10 %, 50/60 Hz
Guía de pedidos

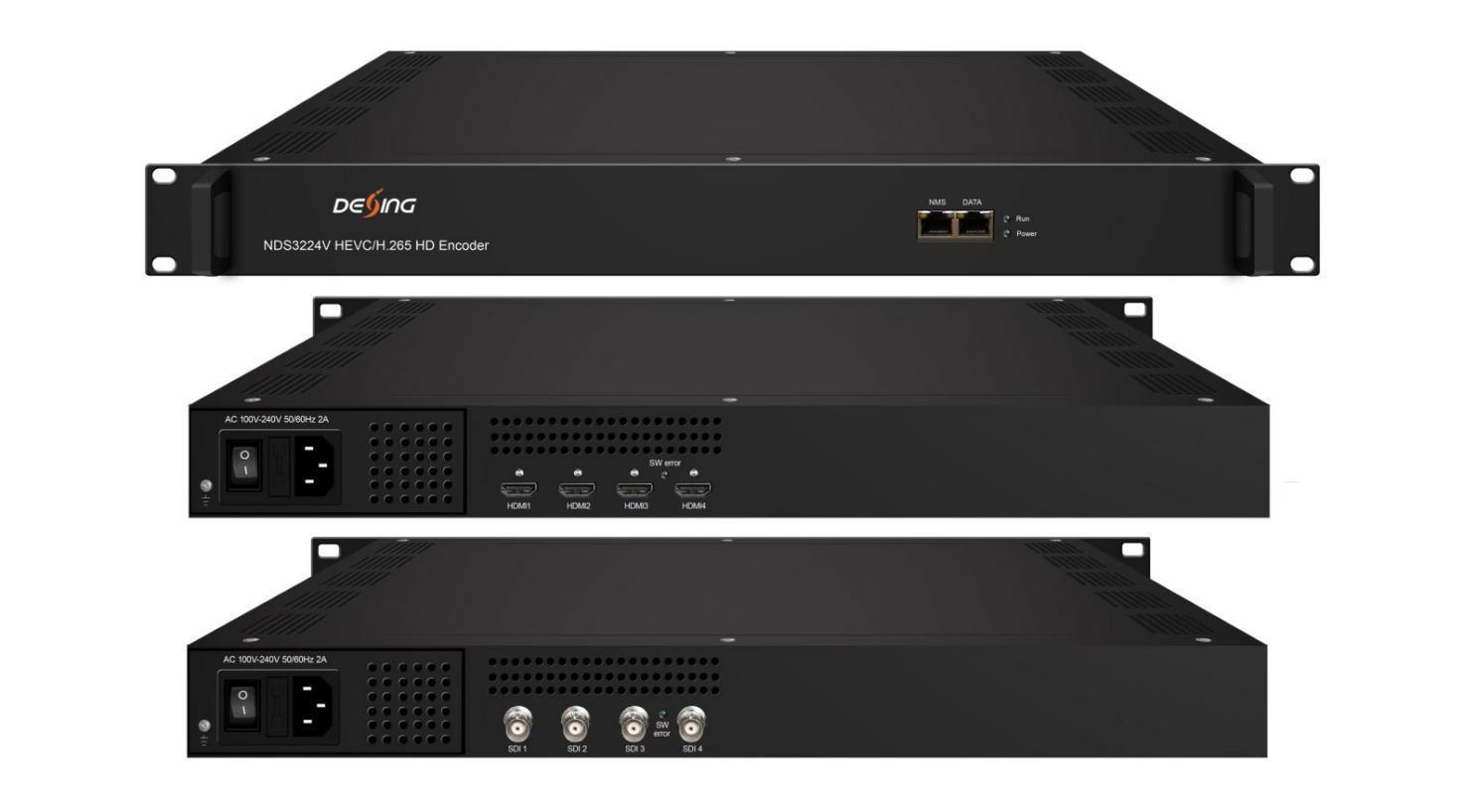

NDS3224V HDMI versión 1
NDS3224V HDMI versión 2
NDS3224V IDE
Aporte 4/8/12 HDMI 4/8/12 HDMI 4/8/12 IDE
Resolución 1080p, 1080i, 720p 4K-30p, 1080p, 720p 1080p, 1080i, 720p

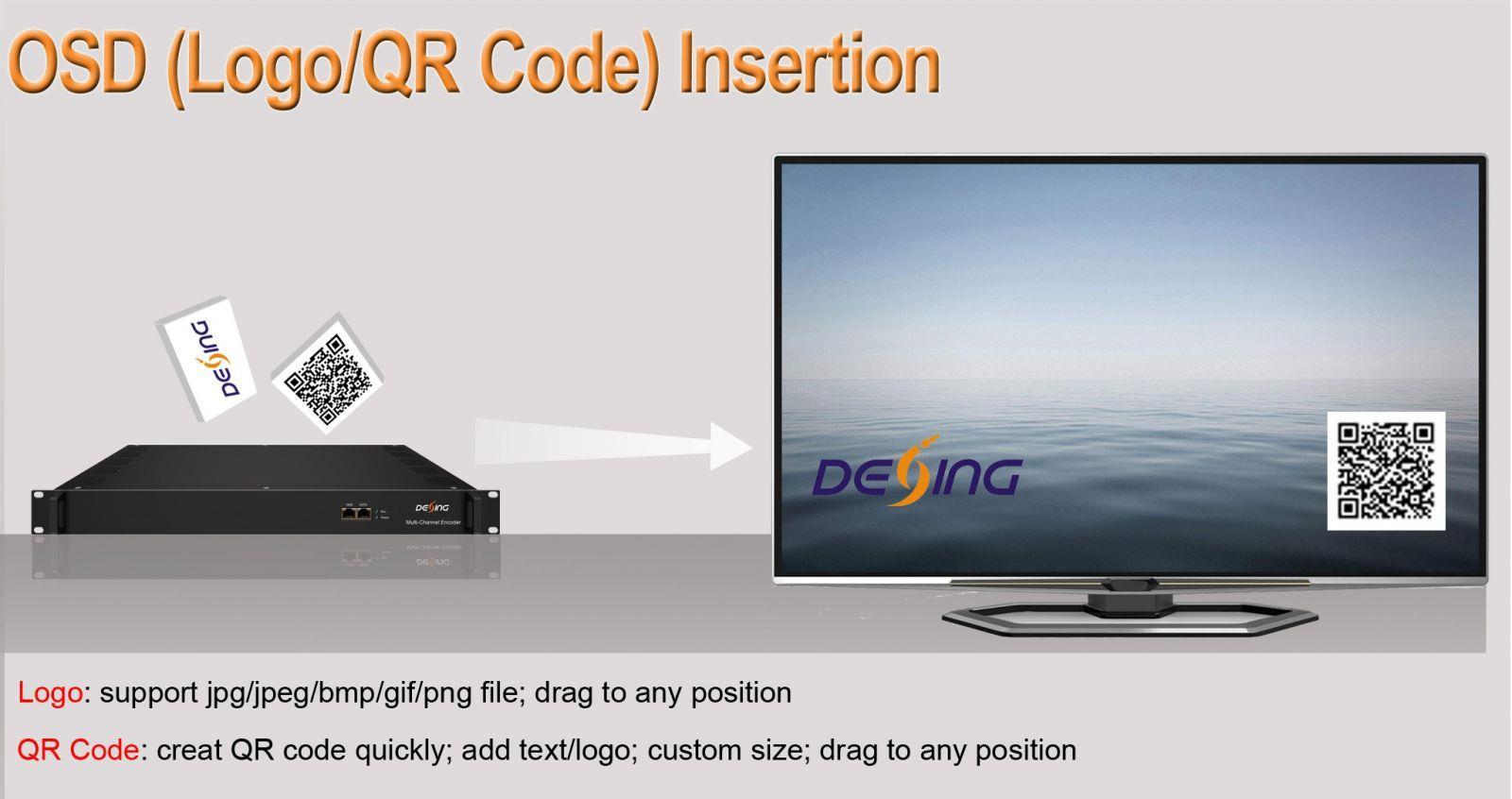

Función de inserción de OSD (logotipo/código QR) apoyo N / A opcional
Ventajas del codificador HEVC/H.265 de Dexin
1. Proporcionar un TS suave para moduladores
El codificador HEVC/H.265 de Dexin adopta un chip Fujitsu que ofrece una tasa de bits estable con una fluctuación menor en comparación con otros chips de codificación, por lo que proporciona una TS uniforme para los moduladores. Se utiliza ampliamente en una variedad de sistemas de distribución digital, como la cabecera digital CATV, la televisión digital terrestre y satelital, etc.
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
2. Codificación con el formato de compresión más alto: fotograma B (IBBP)
¿Qué es B Frame?
Hay tres tipos principales de imágenes utilizadas en los diferentes algoritmos de vídeo: I, P y B.
Se diferencian en las siguientes características:
I -son los menos comprimibles pero no requieren otros fotogramas de vídeo para decodificarse.
P -pueden usar datos de fotogramas anteriores para descomprimirse y son más comprimibles que -los fotogramas I.
B -pueden utilizar marcos anteriores y posteriores como referencia de datos para obtener la mayor cantidad de compresión de datos.
Tipo de marco
Byte de datos/KB
Relación de compresión
En una palabra, el formato B es el formato de compresión más alto que permite procesar video HD a baja tasa de bits. El codificador HEVC/H.265 no puede ahorrar ancho de banda a menos que sea con el formato B. En los parámetros del codificador, el formato B se describe a menudo en la estructura GOP (grupo de imágenes), como “IBBP”.
¿Cómo comprobar la estructura GOP del flujo desde un codificador?
Por favor haga clic en el siguiente enlace: https://my.pcloud.com/publink/show?code=kZQNHW7ZnJBopqRQCchwqS1surdtnmd6cIjk
