Codificador multicanal NDS3544K
Descripción general del producto
El codificador multicanal NDS3544K es el nuevo dispositivo de codificación y multiplexación de audio y video para transmisión con una potente funcionalidad. Está equipado con 12 interfaces de entrada de audio y video HDMI, 12 puertos de entrada CC (subtítulos) y 32 entradas IP sobre UDP y RTP a través de Data1. Admite codificación de video MPEG-2 y MPEG-4 AVC/H.264 HD/SD y codificación de audio MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Dolby Digital AC3 (2.0) (opcional) y transferencia AC3 (2.0/5.1). Su alta integración y diseño rentable hacen que este dispositivo sea ampliamente utilizado en una variedad de sistemas de distribución digital, como cabeceras digitales CATV, TV digital terrestre y satelital, etc.
Características principales
* 12 entradas HDMI con codificación MPEG2 y MPEG4 AVC/H.264 HD/SD
* Admite entrada CC (subtítulos cerrados) de 12 canales
* Codificación MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Dolby Digital AC3 (2.0) (opcional), transferencia directa AC3 (2.0/5.1)
* Admite 32 entradas IP (1 puerto de datos) a través de UDP y RTP
* Admite 1 salida MPTS y 12 SPTS IP (DATOS 1 y DATOS 2) a través de UDP, RTP/RTSP
* Admite salida ASI como espejo de MPTS (opcional)
* Admite reasignación de PID, ajuste preciso de PCR, edición e inserción de PSI y SI
* Control mediante gestión web y actualizaciones fáciles vía web

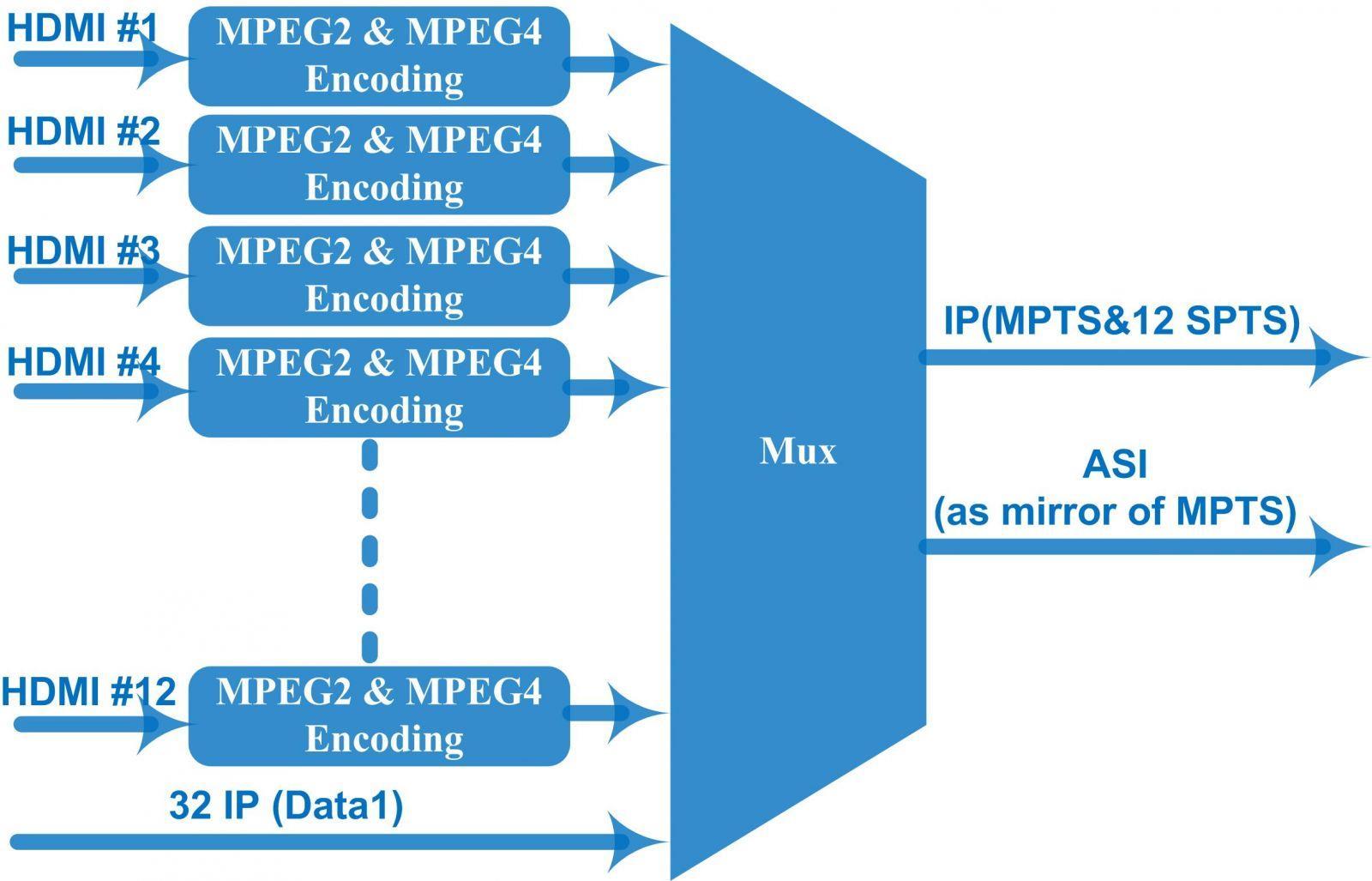

Cuadro de principios
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Especificaciones técnicas
12 entradas HDMI
Aporte
Entrada de 12 CC (subtítulos), interfaz BNC
32 Entrada de IP a través de UDP y RTP a través del puerto DATA 1
Aporte
Resolución
Video
Producción
1920*1080_60p, 1920*1080_50p, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
1920*1080_60p,1920*1080_50p,1920*1080_60i, 1920*1080_50i,1440*1080_60i, 1440*1080_50i, 1280*720_60p,1280*720_50p, 720*576_50p, 720*576_50i, 720*576_30p, 720*576_25p, 720*480_60p, 720*480_60i, 720*480_30p, 720*480_25p, 320*240_60p, 320*240_50p, 320*240_30p, 320*240_25p, 320*180_60p, 320*180_50p, 320*180_30p, 320*180_25p, 960*540_50i, 704*576_50i, 704*480_60i, 640*576_50i
640*480_60i, 544*576_50i, 544*480_60i, Codificación MPEG2 y MPEG4 AVC/H.264
Tasa de bits 0,8~19 Mbps para codificación H.264
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
1~19Mbps para codificación MPEG-2
Control de velocidad CBR/VBR
Estructura del Partido
Republicano
Pretratamiento avanzado
Codificación
Audio
Cuadro GOP B: 0-3, Cuadro GOP P: 0-6
Desentrelazado, reducción de ruido
MPEG1 Capa II, MPEG2-AAC, MPEG4-AAC, Codificación Dolby Digital AC3 (2.0) (opcional), Paso a través de AC3 (2.0/5.1)
Frecuencia de muestreo 48 kHz
Resolución 24 bits
Tasa de bits 64 Kbps-320 kbps cada canal
PID máximo
Reasignación
Multiplexación
Salida de flujo
Función del sistema
Misceláneas
Función
180 entradas por canal
Reasignación de PID (automática o manual)
Ajuste preciso de PCR
Generar tabla PSI/SI automáticamente
1 salida IP MPTS y 12 SPTS a través de UDP y RTP/RTSP, interfaz Ethernet 2*1000M
Base-T, Datos 1 y Datos 2
1 salida ASI como espejo de MPTS -Opcional
Gestión de red (WEB)
Actualización del software de Ethernet
Dimensiones (An. × L. × Al.) 482 mm × 440 mm × 44 mm
Ambiente 0~45℃(trabajo);-20~80℃(almacenamiento)
Requisitos de potencia CA 110 V ± 10 %, 50/60 Hz, CA 220 ± 10 %, 50/60 Hz
Comparación técnica
Conjunto de chips Vix Fujitsu Hisilicon
Canal de video 2/4/6/8/10/12×HDMI opcional 4/8/12/16/20/24×HDMI opcional
Codificación de vídeo MPEG2 y MPEG4 AVC/H.264
4/8/12/16/20/24×HDMI opcional
AVC/H.264
Entrada CC 12 puertos de entrada CC N / A N / A
Entrada de IP 32×IP 32×IP N / A
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Velocidad de bits del vídeo
0,8~19 Mbps para codificación H.264
1~19Mbps para codificación MPEG-2
Partido Republicano
Resolución
Codificación de audio
Cuadro GOP B: 0-3, Cuadro
GOP P: 0-6
Hasta 1080p-60 (Conversión a escala reducida de resolución y velocidad de cuadros)
MPEG1 Capa II,
MPEG2-AAC, MPEG4-AAC, Codificación Dolby Digital AC3 (2.0) (opcional), Paso a través de AC3
0,8~19 Mbps cada canal
IBBP
Hasta 1080p-60 (Conversión de escala descendente de 1080i/720p a 576p/480p)
MPEG1 Capa II, (MPEG-2 AAC, MPEG-4 AAC opcional) Paso a través de AC3
1 Mbps ~ 13 Mbps cada canal (La tasa de bits tiene una alta fluctuación, adecuada para sistemas de cable, no adecuada para enlaces ascendentes por satélite)
Tamaño GOP=25 (sin marco B)
Hasta 1080P-30 (Conversión automática de escala descendente de 1080i/p-60/50 a 1080p-30/25)
MPEG-1 Capa II
Ganancia de audio Sí Sí Sí
Función OSD N / A N / A Sí
Salida ASI
Opción según sea necesario Opción según sea necesario Opción según sea necesario
Salida IP SPTS y 1MPTS
SPTS y 1MPTS
SPTS y 1MPTS (para canales 4/8/12) SPTS o 1MPTS (para canales 16/20/24)
