Visão geral do produto
O codificador multicanal DEXIN DX3214B é nosso mais novo dispositivo profissional de codificação e multiplexação de áudio e vídeo SD com funcionalidade poderosa. Ele é equipado com entrada de canais 4/8/12 CVBS ou SDI com suporte a MPEG-2, MPEG4 AVC/H.264. Ele pode multiplexar o TS codificado para gerar saída IP por meio da porta de saída GE. Ele adota a estrutura de slot com um dispositivo com suporte a no máximo 3 módulos codificadores DX214B. Cada módulo pode funcionar de forma independente. Em conclusão, sua alta integração e design econômico tornam este dispositivo amplamente utilizado em uma variedade de sistemas de distribuição digital, como head-end digital CATV e TV digital terrestre, etc.
Principais características
* Design modular, chassi 1U suporta até 3 módulos
* Entradas de vídeo 4/8/12×CVBS ou SDI com codificação de vídeo MPEG-2 e MPEG4 AVC/H.264
* Suporta formatos de vídeo PAL e NTSC SD (somente para entrada CVBS)
* Suporta MPEG1 Layer 2, LC-AAC, HE-AAC e suporta ajuste de ganho de áudio
* Suporte a saída IP sobre UDP e RTP/RTSP
* suporta filtro PKT nulo

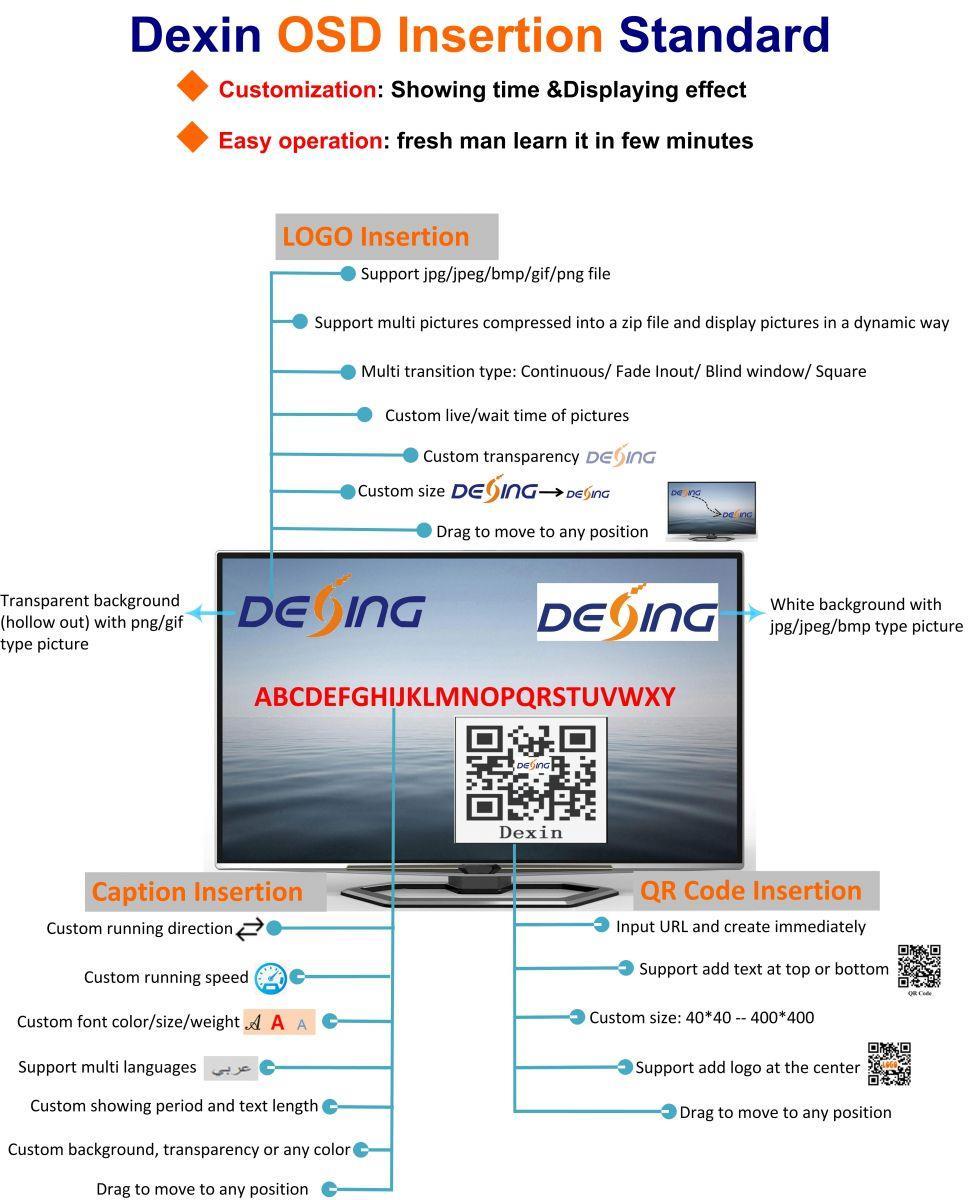

* Suporte para inserção de logotipo, legenda e código QR
(Idiomas suportados: 中文, inglês, ودرا, para mais idiomas, consulte-nos…)
* Controle via gerenciamento web e atualizações fáceis via web
Quadro de princípios (por módulo filho)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Especificação técnica
Entrada

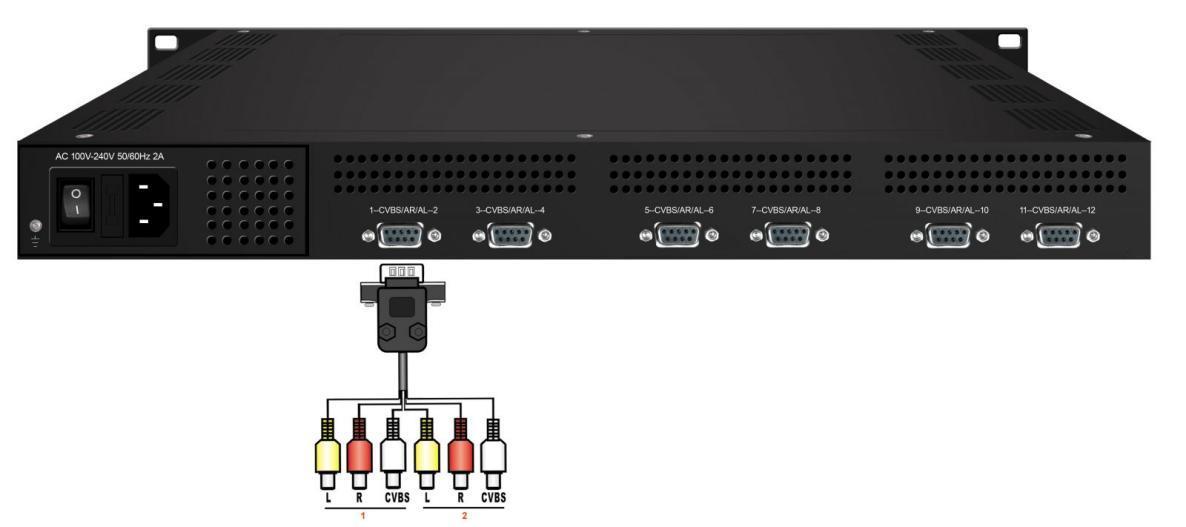

Entrada CVBS 4/8/12, interface DB15-To-RCA Opção II
Entrada SDI 4/8/12, interface BNC Opção II
Entrada Saída
720*576 @50i
Resolução
Formato de codificação
Vídeo
720*480 @60i
720*576/352*288/320*240/320*180/176*144 /160*120/160*90@50Hz
720*480/352*288/320*240/320*180/176*144 /160*120/160*90@60Hz
MPEG-2, MPEG4 AVC/H.264
Taxa de bits 0,5~5Mbps
Controle de Taxa CBR/VBR
Estrutura do Partido Republicano IPPP, IBPBP, IBBPB, IBBBP
Proporção da tela 4:3, 16:9
Formato de codificação
Áudio
Saída de fluxo
Função do sistema
Variado
MPEG1 Camada 2, LC-AAC, HE-AAC
Taxa de amostragem 48KHz
Bits por amostra 32 bits
Ganho de áudio -20~+12 ajustável
Taxa de bits 48Kbps~384Kbps (cada canal)
Saída IP (1*MPTS e 4*SPTS) sobre UDP e RTP/RTSP (unicast/multicast) por módulo, autoadaptação 100M/1000M
Gestão de rede (WEB)
Língua chinesa e inglesa
Atualização de software Ethernet
Dimensão (L×C×A) 482 mm × 328 mm × 44 mm
Ambiente 0~45℃(trabalho)；-20~80℃（Armazenamento）
Requisitos de energia CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
Comparação técnica
NDS3228A
Chipset Magnum Magnum
DX3214B-4/8/12
Interface de entrada 8× CVBS, BNC 4/8/12× CVBS opcional, interface RCA 4/8/12×SD-SDI, interface BNC
Entrada 8×SD-SDI com áudio incorporado
(Design modular com cada módulo
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Taxa de bits
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
0,25~15Mbps para codificação H.264
0,5~15Mbps para codificação MPEG-2
ASI em&Mux 1 ASI EM
Saída ASI Saída espelhada 2*ASI
Saída IP
8 saídas SPTS ou 1 MPTS sobre UDP (unicast / multicast)
Interface Ethernet 10/100Base-T * 1
suportando 4 canais, um chassi suportando até 3 módulos)
0,5~5Mbps para codificação H.264 e MPEG-2
N / D
N / D
4 saídas SPTS e 1 MPTS sobre UDP e RTP/RTSP para cada módulo (unicast/multicast)
Interface Ethernet 1000 Base-T*1/2/3
uma porta de dados para todos os canais
uma porta de dados para um módulo (4 canais)
Inserção OSD N / D
NMS baseado na Web
SNMP (Opcional)
Operação
Painel frontal com LCD+Teclado
Suporte para inserção de logotipo/legenda/código QR
NMS baseado na Web
Modo de controle
Uma porta NMS para todos os canais Uma porta NMS para cada módulo (4 canais)
