Présentation du produit
L'encodeur multicanal DEXIN DX3214B est notre tout dernier appareil professionnel d'encodage et de multiplexage audio et vidéo SD doté de fonctionnalités puissantes. Il est équipé d'une entrée de 4/8/12 canaux CVBS ou SDI prenant en charge MPEG-2, MPEG4 AVC/H.264. Il peut multiplexer le TS codé pour générer une sortie IP via le port de sortie GE. Il adopte la structure de fente avec un appareil prenant en charge un maximum de 3 modules d'encodeur DX214B. Chaque module peut fonctionner de manière autonome. En conclusion, sa haute intégration et sa conception économique font de cet appareil un appareil largement utilisé dans divers systèmes de distribution numérique tels que la tête de réseau numérique CATV et la télévision numérique terrestre, etc.
Caractéristiques principales
* Conception modulaire, le châssis 1U prend en charge jusqu'à 3 modules
* Entrées vidéo 4/8/12×CVBS ou SDI avec codage vidéo MPEG-2 et MPEG4 AVC/H.264
* Prend en charge les formats vidéo SD PAL et NTSC (uniquement pour l'entrée CVBS)
* Prise en charge MPEG1 Layer 2, LC-AAC, HE-AAC et prise en charge du réglage du gain audio
* Prise en charge de la sortie IP via UDP et RTP/RTSP
* prise en charge du filtre PKT nul

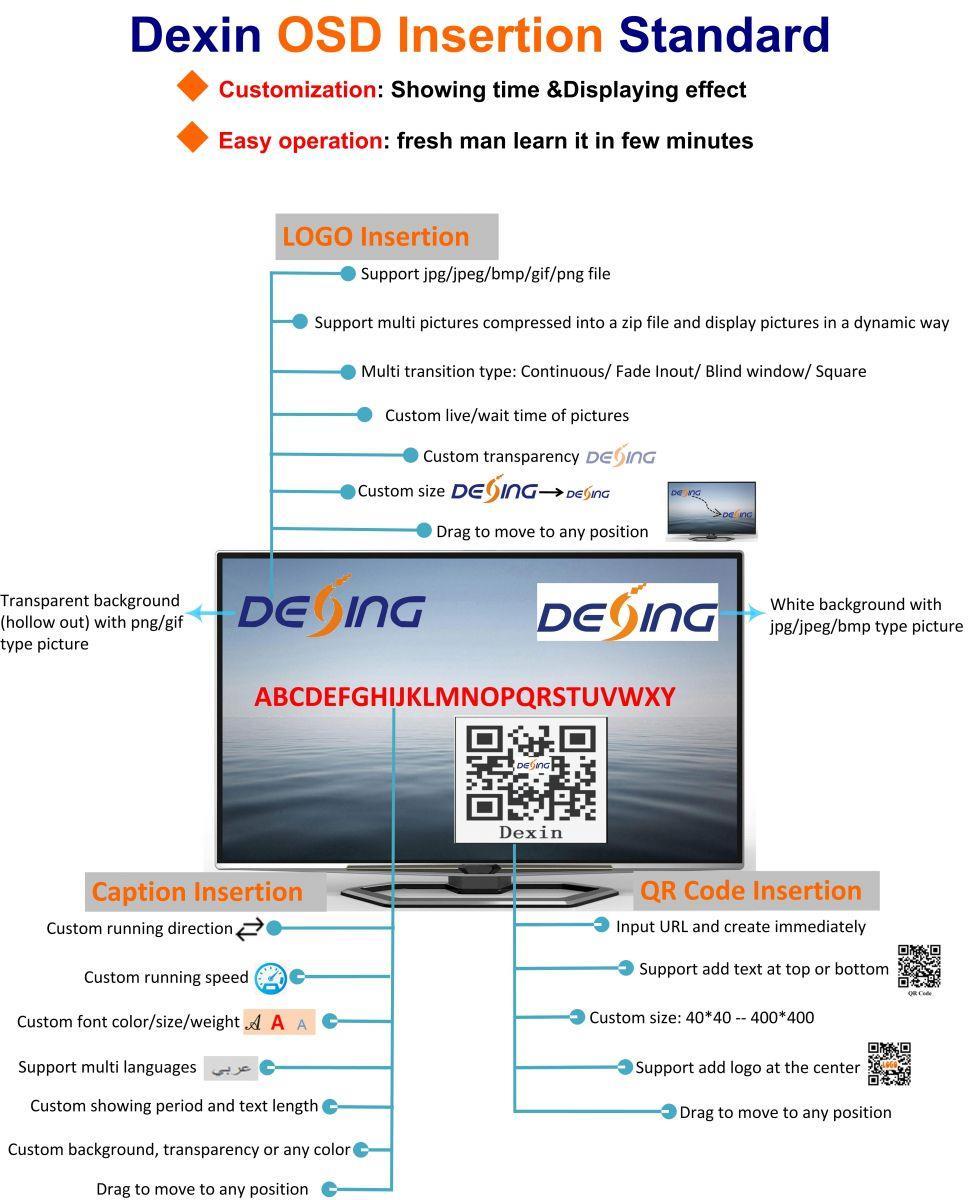

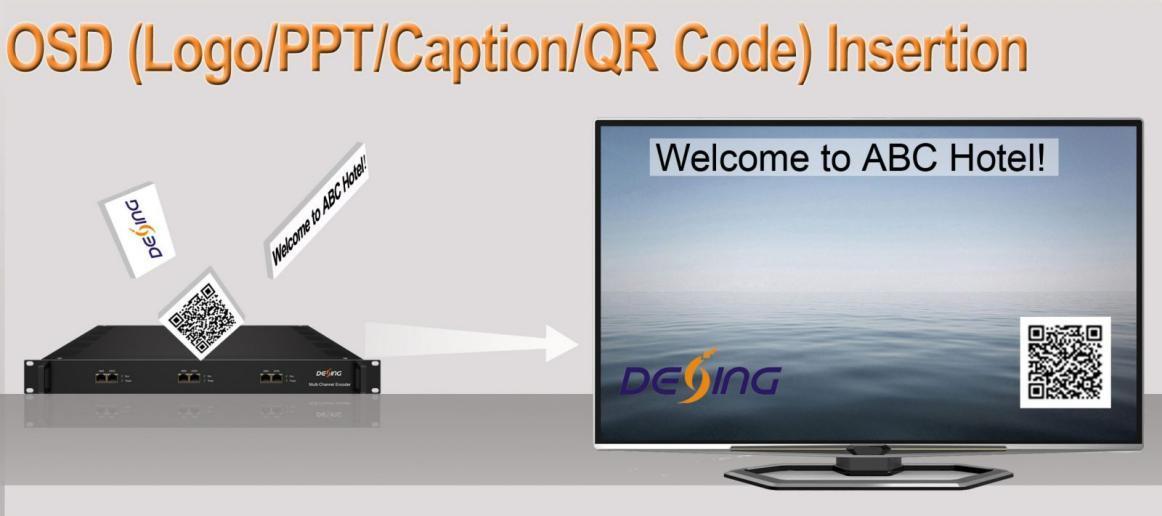

* Prise en charge du logo, de la légende et de l'insertion de code QR
(Langues prises en charge : chinois, anglais, ودرا, pour plus de langues, veuillez nous consulter…)
* Contrôle via la gestion Web et mises à jour faciles via le Web

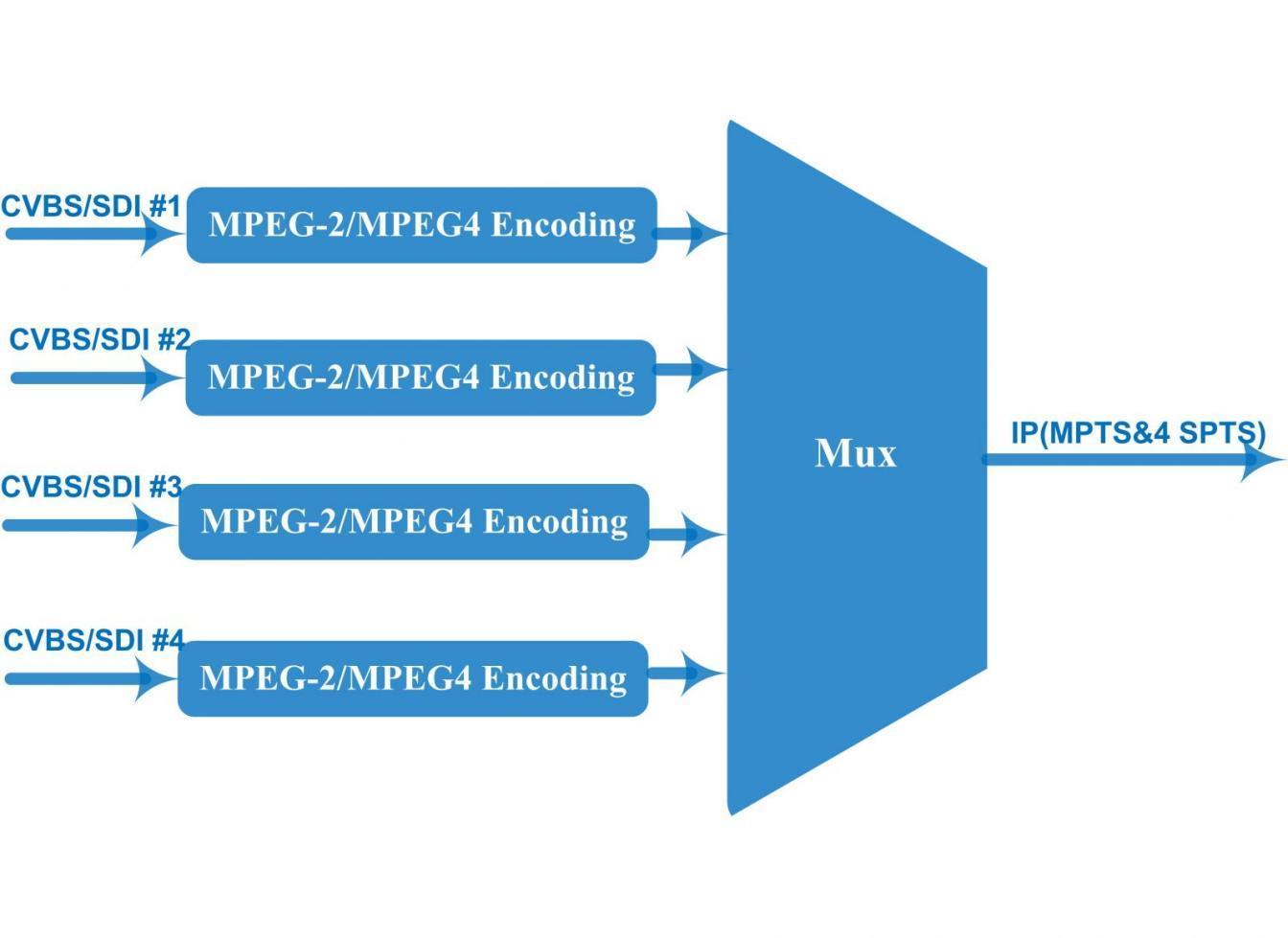

Tableau des principes (par module fille)
Spécifications techniques
Saisir
Vidéo
Audio
Sortie de flux
Fonctionnement du système
Divers

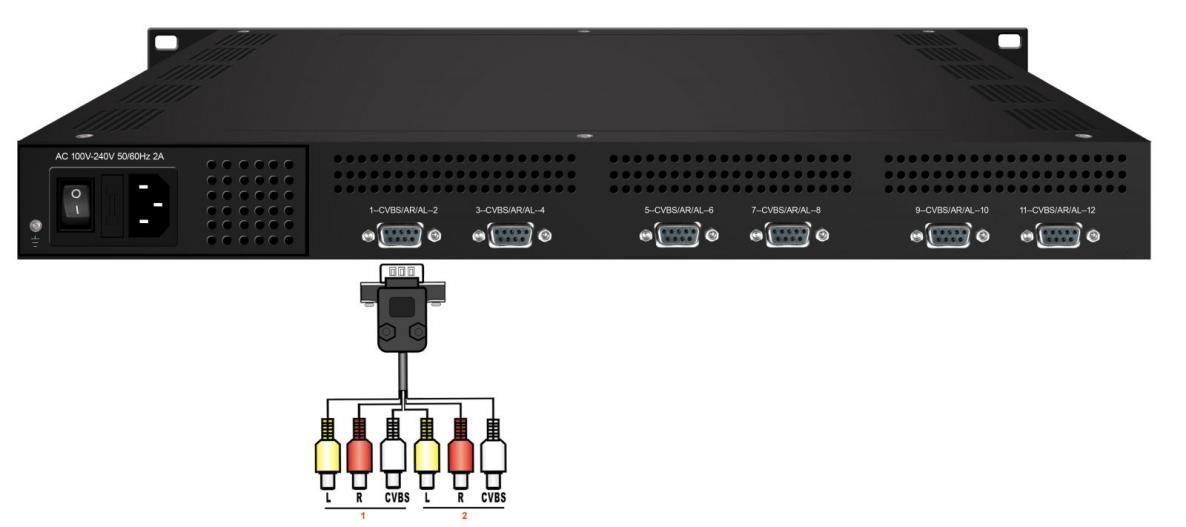

Entrée CVBS 4/8/12, interface DB15 vers RCA OptionⅠ
Entrée SDI 4/8/12, interface BNC OptionⅡ
Saisir Sortir
720*576 à 50i
Résolution
Format d'encodage
Débit binaire
720*480 à 60i
720*576/352*288/320*240/320*180/176*144 /160*120/160*90 à 50 Hz
720*480/352*288/320*240/320*180/176*144 /160*120/160*90 à 60 Hz
MPEG-2, MPEG4 AVC/H.264
0,5 à 5 Mbps
Contrôle des taux CBR/VBR
Structure du GOP IPPP, IBPBP, IBBPB, IBBBP
Rapport hauteur/largeur 4:3, 16:9
Format d'encodage
Taux d'échantillonnage
Bits par échantillon
MPEG1 Couche 2, LC-AAC, HE-AAC
48 kHz
32 bits
Gain audio -20~+12 réglable
Débit binaire
48 Kbps~384 Kbps (chaque canal)
Sortie IP (1*MPTS et 4*SPTS) sur UDP et RTP/RTSP (unicast/multicast) par module, auto-adaptation 100M/1000M
Gestion de réseau (WEB)
Langue chinoise et anglaise
Mise à niveau du logiciel Ethernet
Dimensions (L × L × H) 482 mm × 328 mm × 44 mm
Environnement 0~45℃(travail) ; -20~80℃(stockage)
Besoins en énergie 110 V CA ± 10 %, 50/60 Hz, 220 V CA ± 10 %, 50/60 Hz
Comparaison technique
NDS3228A
Jeu de puces Magnum Magnum
Interface d'entrée
8×CVBS, BNC
8 entrées SD-SDI avec audio intégré
DX3214B-4/8/12
4/8/12× CVBS en option, interface RCA
4/8/12×SD-SDI, interface BNC
(Conception modulaire avec chaque module prenant en charge 4 canaux, un châssis
Contact : Tomleequan E-mail :
prenant en charge jusqu'à 3 modules)
Débit binaire
0,25 à 15 Mbps pour l'encodage H.264
0,5 à 15 Mbps pour l'encodage MPEG-2
Entrée et multiplexage ASI 1 ASI DANS
Sortie ASI Sortie miroir 2*ASI
Sortie 8 SPTS ou 1 MPTS sur UDP (unicast / multicast)
0,5 à 5 Mbps pour l'encodage H.264 et MPEG-2
N / A
N / A
4 sorties SPTS et 1 sortie MPTS sur UDP et RTP/RTSP pour chaque module (unicast/multicast)
Sortie IP
Interface Ethernet 10/100Base-T * 1
un port de données pour tous les canaux
Interface Ethernet 1000 Base-T*1/2/3
un port de données pour un module (4 canaux)
Insertion OSD N / A
Système de gestion de réseau basé sur le Web
Opération
SNMP (facultatif)
Panneau avant avec écran LCD + clavier
Prise en charge de l'insertion d'un logo/légende/code QR
Système de gestion de réseau basé sur le Web
Mode de contrôle
Un port NMS pour tous les canaux
