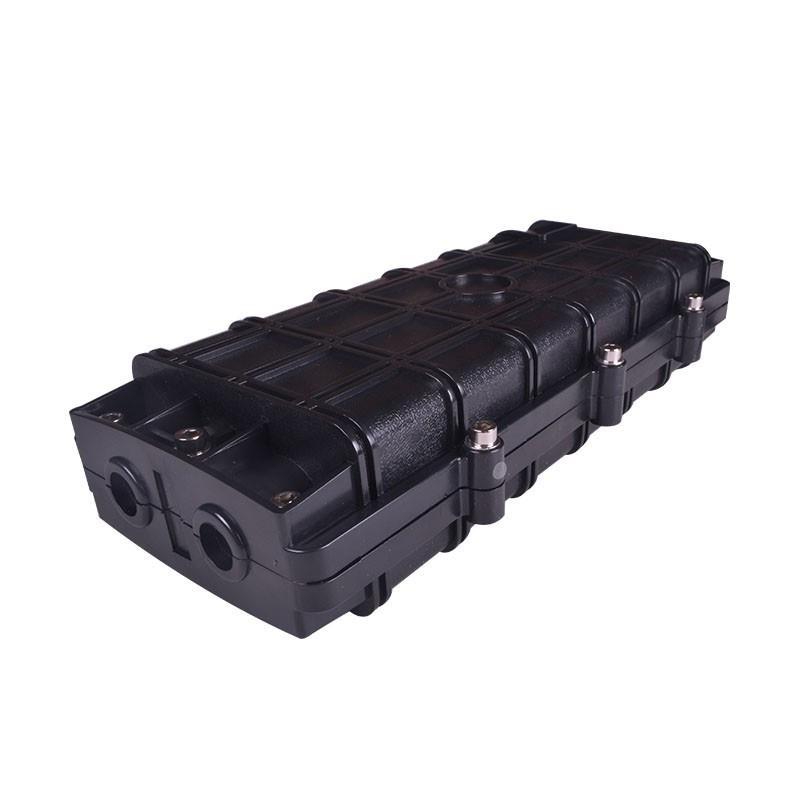

Boîtier de jonction de fibre optique en gros pour applications a ériennes, souterraines et enterrées directes avec une capacité de 96 cœurs
Vous recherchez une solution fiable pour protéger et gérer vos épissures de fibre optique ? Le boîtier de jonction de fibre optique est conçu pour allier durabilité et polyvalence. Il est doté d'une conception étanche à l'air et à l'eau, de joints intégrés et de vannes de test de pression. Avec une capacité maximale de 96 conducteurs et 6 ports d'entrée/sortie, il est idéal pour les applications aériennes, souterraines et enfouies. Idé al pour la réparation de câbles et les épissures à mi-portée, ce boîtier garantit une gestion sécurisée des fibres et une réinsertion facile.
• Peut contenir jusqu'à 96 fibres | • Conception étanche à l'air et à l'eau | • Convient pour l'enfouissement aérien, souterrain et direct | • Réentrée et gestion des câbles faciles | • Comprend une vanne de test de pression et un dispositif de mise à la terre
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Fermeture d'épissure de fibre optique
Ports de câble : 4 ports
Capacité maximale : 48 cœurs
Capacité par plateau : 12 ou 24
Boîtier de jonction de fibre
Caractéristiques
Peut contenir jusqu'à 96 fibres.
Facile à réintégrer
Ports d'entrée/sortie de câbles
Contact : Tomleequan E-mail :
Vanne d'essai de pression et dispositif de dérivation de terre
Joint intégré, étanche à l'air et à l'eau
Idéal pour la réparation de câbles
Peut être utilisé dans des emplacements d'épissure traversants, de dérivation ou à mi-portée
Convient aux applications aériennes, souterraines ou à enfouissement direct
Dimension et capacité du boîtier de jonction de fibre
Dimensions extérieures (LxlxH)
Poids (hors boîte extérieure)
Nombre d'orifices d'entrée/sortie
390×210×120
1900g-2100g
6 ports
Diamètre du câble à fibre optique Φ7 Φ16(mm)
Bunchy : 6 à 96 (cœurs)
Capacité du FOSC
Ruban : max. 144 (cœurs)

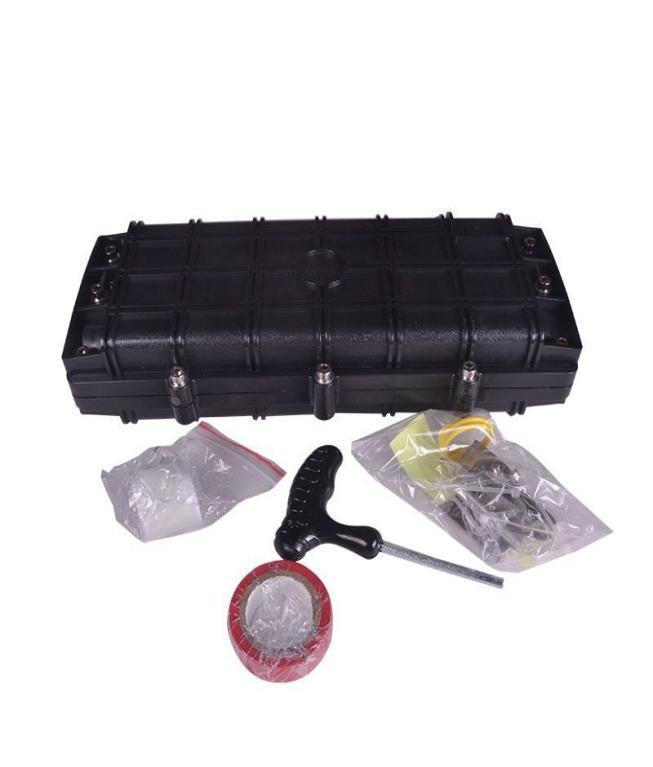

Composants principaux
No n.
Nom des composa nts Quanti té Usage
1 Logement 1 ensem ble
Protection des épissures de câbles à fibres optiques dans leur intégralité
Remarques
Diamètre intérieur : 285x110 (mm)
2 Plaque d'insertion 2 paires Fixation du boîtier 175x56x30(mm)
3 Plateau d'épissure de fibre optique (FOST)
Max. 4 plateau x (en bouque t)
Max. 4 plateau x
Fixation du manchon de protection thermorétractable et maintien des fibres
Convient pour : Bunchy : 6, 8, 12, 16, 24 (noyaux)
Ruban : 3 (pièces)
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
4 Fondation 1 ensem ble
5 Raccord d'étanchéi té 1 ensem ble
6
7
Prise de port 6 pièces
Dispositif de dérivation de mise à la terre 1 ensem ble
Fixation de câble à fibre optique, âme renforcée et FOST
Étanchéité entre le couvercle et le fond du FOSC
Scellage des ports vides
Dérivation des parties métalliques des câbles à fibres optiques en FOSC pour la connexion à la terre
Organigramme d'installation
1. Ouvrez la fermeture
Configuration selon les besoins
2. Déterminer la longueur du câble à fibre optique à fixer et à dénuder à l'intérieur
3. Retirez les couches protectrices du câble à fibre optique et de la fibre
4. Séparez les noyaux de fibre et préparez le travail avant de fixer le câble à fibre optique
5. Fixer le noyau renforcé et le câble à fibre optique
6. Fibres d'épissure
7. Installer un manchon de protection thermorétractable et loger les fibres
8. Effectuez un contrôle complet
9. Assembler le boîtier FOSC
10. Réparer FOSC
