Amplificateur de liaison CATV bidirectionnel AGC extérieur
SA1200 avec voie de retour pour réseaux à grande échelle
Vous rencontrez des difficultés pour assurer la stabilité du signal dans des environnements extérieurs difficiles ? L'amplificateur de liaison CATV bidirectionnel AGC extérieur SA1200 est conçu pour les réseaux CATV de grande et moyenne taille. Il est dot é d'un circuit de contrôle AGC hautes performances pour une gestion précise du signal et une faible distorsion. Doté d'un boîtier étanche en aluminium et d'un système de protection contre la foudre performant, il garantit un fonctionnement fiable dans des conditions extrêmes. Avec une plage de fréquences de 47/85~860/1003 MHz et un gain nominal allant jusqu'à 38 dB, cet amplificateur est la solution idéale pour une transmission de signaux longue distance robuste.
• Circuit de contrôle AGC haute performance | • Boîtier étanche en aluminium | • Plage de fréquences : 47/85~860/1003 MHz | • Gain nominal jusqu'à 38 dB | • Idéal pour les réseaux CATV à grande échelle
Contact : Tomleequan E-mail :
Iladopte une conception de circuit mature et optimisée, un processus internescientifique et rationnel, des matériaux de haute qualité et un circuit de contrôle AGC haute performance intégré, qui garantit un gain stable et une faible distorsion.
L'amplificateur de jonction CAG bidirectionnel extérieur SA1200 est un nouvel amplificateur à gain élevé. Il adopte une conception de circuit sophistiquée et optimisée, un processus interne scientifique et rationnel, des matériaux de haute qualité et un circuit de contrôle CAG hautes performances intégré, garantissant un gain stable et une faible distorsion. Cet amplificateur de jonction CATV avec voie de retour est l'équipement de choix pour les réseaux de transmission bidirectionnels CATV de grande et moyenne taille.
Contact : Tomleequan E-mail :
Caractéristiques de performance

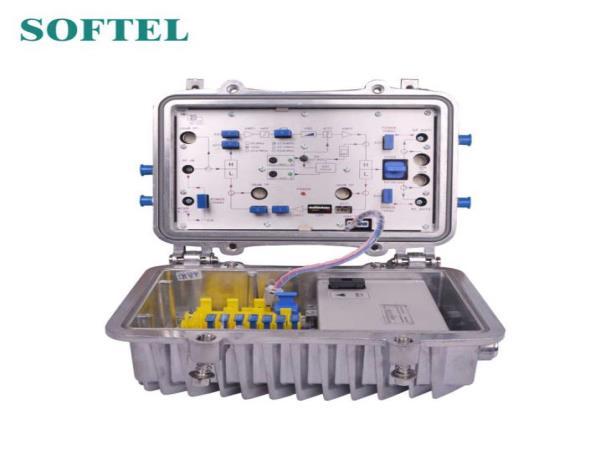

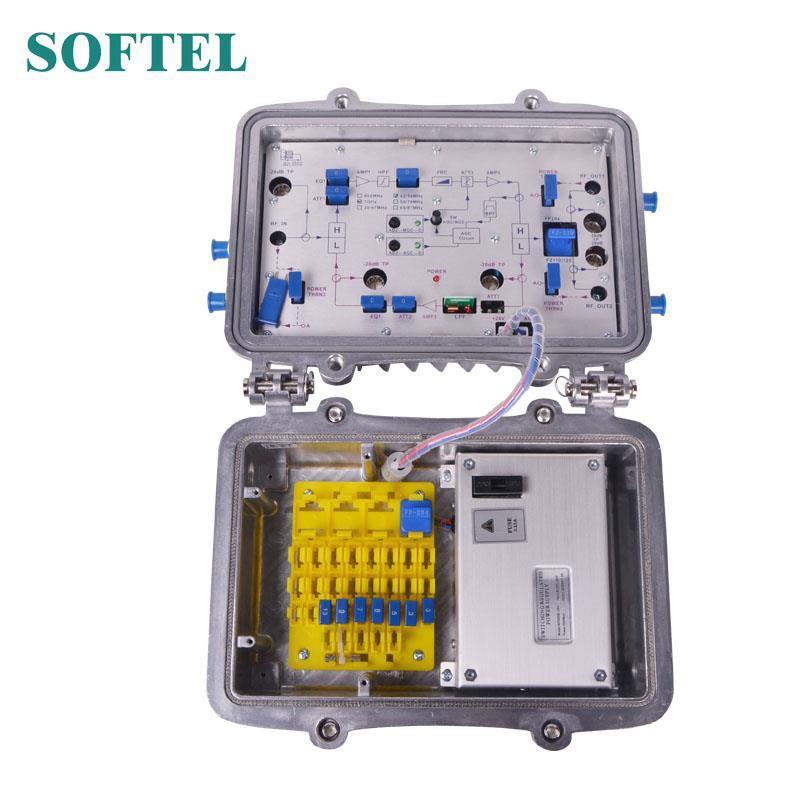

■Il est plus pratique de déboguer grâce au filtre duplex enfichable, à l'égaliseur et à l'atténuateur fixes, à la prise de sortie enfichable et aux ports de détection en ligne scientifiques et raisonnables.
■Circuit de contrôle AGC haute performance intégré de conception optimale, rend le contrôle plus précis et le fonctionnement du signal plus stable.

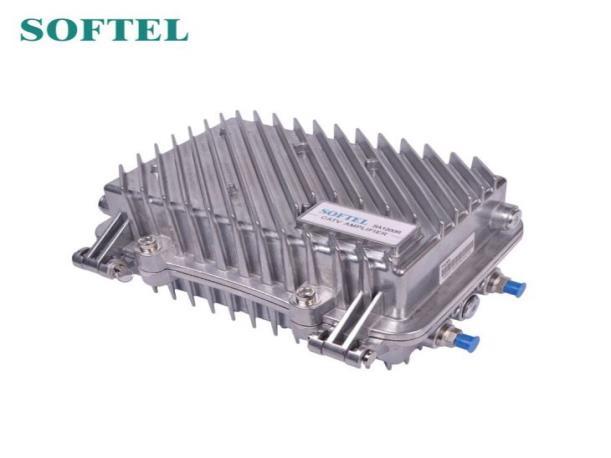

■ L'amplificateur de jonction CATV avec chemin de retour peut fonctionner en continu pendant une longue période dans de mauvaises conditions environnementales extérieures, grâce au boîtier étanche en aluminium, à l'alimentation à découpage haute fiabilité et au système de protection contre la foudre strict.
Paramètres techniques de l'amplificateur de liaison CATV avec voie de retour
Contact : Tomleequan E-mail : sales@fmuser.com
Article Unité
Gamme de fréquences
Chemin vers l'avant
Paramètres techniques
47/85 ~860/1003
de sortie nominal
Planéité dans la bande
Facteur de bruit
Perte de retour
≤ 10
≥ 16
1-18 (fixe, pas de 1 dB, sélectionnable) EQ
1-15 (fixe, pas de 1 dB, sélectionnable)
Conditions de test : 79 canaux. Niveau de sortie : 53 MHz/550 MHz/750 MHz. 99 dBuV/105 dBuV/108 dBuV.
Fréquence pilote AGC MHz 168,25 (ou spécifié par l'utilisateur)
Caractéristique AGC dB ±4 (entrée) / ±0,5 (sortie)
Retard de groupe ns ≤ 10 (112,25 MHz/116,68 MHz)
Rapport signal/bourdonnement % < 2
Gagnez en stabilité
Gamme de fréquences
Chemin de retour
-1,0 ~ +1,0
5 ~ 42/65
Gain nominal (@FZ110) dB 12 16 20 24
Niveau de sortie maximal dBμV ≥ 110
Planéité dans la bande dB ±0,75
Facteur de bruit dB ≤ 12
Contact : Tomleequan E-mail :
Perte de retour dB ≥ 16
Rapport d'intermodulation de la porteuse au second ordre dB ≥ 52
Conditions de test : niveau de sortie 110 dBμV, Points de test : f1 = 10 MHz, f2 = 60 MHz, f3 = f2-f1 = 50 MHz
Retard de groupe ns ≤ 20 (57 MHz/59 MHz)
Rapport signal/bourdonnement % < 2
Caractéristiques générales
Impédance caractéristique Ω 75
Port de test dB -20±1
Tension d'alimentation V A : CA (135 ~ 250) V ; B : CA (35 ~ 90) V.
Tension de tenue aux impulsions (10/700 μs) kV > 5
Consommation d'énergie W 22

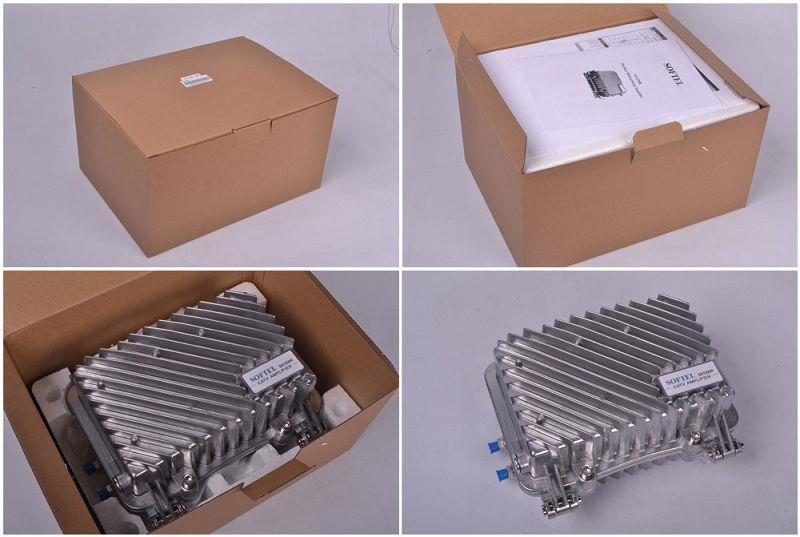

Emballer
