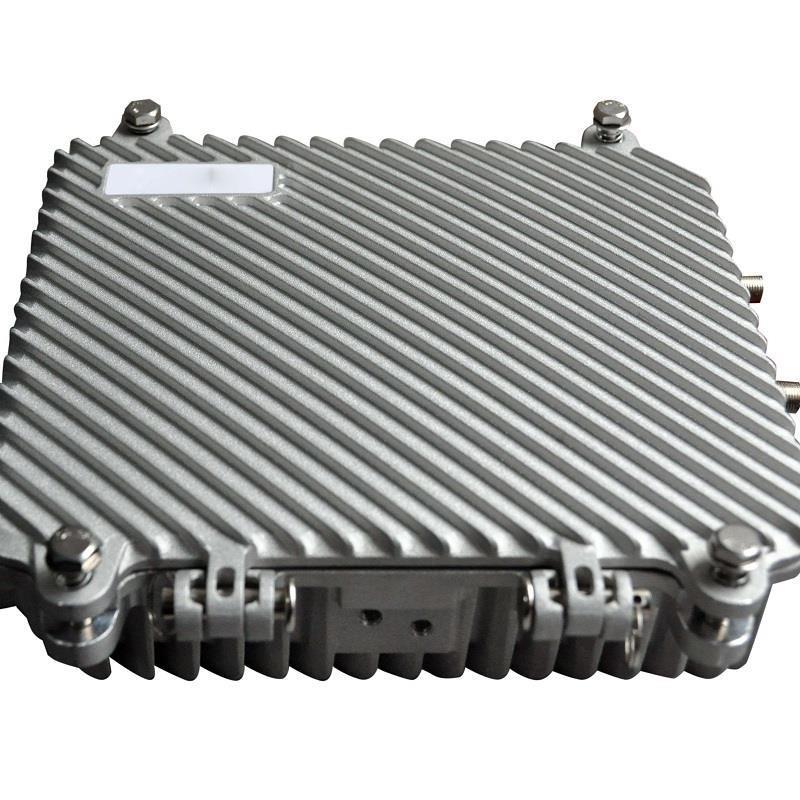

Amplificateur de jonction extérieur à 2 sorties, vente en gros, pour CATV, télévision numérique et transmission de données
Besoin d'une transmission bidirectionnelle fiable pour les réseaux CATV, TV numérique et de données ? L'amplificateur de jonction extérieur à 2 sorties offre des performances exceptionnelles grâce à sa bande passante de 1 003 MHz, son pré-étage MMIC GaAs et ses modules de puissance à indice élevé pour des niveaux de sortie supérieurs, une faible distorsion et un rapport signal/bruit élevé. Idéal pour les installations extérieures, il est équipé de filtres duplex, d'égaliseurs et d'atténuateurs enfichables pour un débogage simplifié. Avec une plage de fréquences de 45 à 1 003 MHz et un niveau de sortie nominal allant jusqu'à 108 dBμV, cet amplificateur assure une transmission de signal stable et efficace dans les environnements exigeants.
• Conception de bande passante de 1003 MHz | • Pré-étage GaAs MMIC pour un rapport signal/bruit élevé | • Filtre duplex enfichable pour un débogage facile | • Niveau de sortie nominal jusqu'à 108 dB μV | • Idéal pour la télévision par câble, la télévision num érique et les réseaux de données
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Il est principalement utilisé pour la transmission bidirectionnelle du signal d'image de télévision CATV, du signal de télévision numérique, des signaux vocaux téléphoniques et du signal de données (ou de données compressées).
L'amplificateur de liaison extérieur à 2 sorties SA1100 est principalement utilisé pour la transmission bidirectionnelle de signaux d'image de télévision par câble, de télévision numérique, de signaux téléphoniques vocaux et de données (ou données compressées). Des circuits avancés et performants, des structures de processus scientifiques et rationnelles et des matériaux de haute qualité garantissent d'excellentes performances.
Caractéristiques
■Conception de bande passante de 1003 MHz.
■Chemin direct : l'étage préliminaire adopte GaAs MMIC, l'étage de sortie adopte le dernier module de puissance à indice élevé importé, permettant d'obtenir un niveau de sortie élevé, une faible distorsion et un rapport signal/bruit élevé.
■Cet amplificateur de jonction extérieur à 2 sorties est plus pratique à déboguer en raison du filtre duplex enfichable, de l'égaliseur, de l'atténuateur, de la prise de sortie et des ports de détection en ligne scientifiques et raisonnables.
Spécifications de l'amplificateur de jonction extérieur à 2 sorties
Article Unité
Paramètres techniques
Chemin vers l'avant
Gamme de fréquences MHz 45 (87) ~ 862/ 1003 (facultatif)
Gain nominal (@FZ110) dB
30 (l'étage préliminaire adopte un MMIC à faible gain)
38 (l'étage préliminaire adopte un MMIC à gain élevé)
Planéité de la bande
Facteur de bruit
Perte de retour
Retard de groupe ns ≤10 (112,25 MHz/116,68 MHz)
Rapport signal-CA % < 2
Gagnez en stabilité
-1,0 ~ +1,0
Chemin de retour
Gamme de fréquences MHz 5 ~ 65
Gain nominal (@FZ110) dB 24 (Différents modules, gain différent. Peuvent être spécifiés par les utilisateurs.)
Niveau de sortie maximal
110 Planéité de la bande
Facteur de bruit
Perte de retour
Rapport signal-CA % < 2
Performances générales
Impédance caractéristique
Tension d'alimentation V R : C.A. (150 ~ 250) V ; B : CA (35 ~ 90) V
Tension de tenue aux chocs kV > 5 (10/700 μs)
Consommation d'énergie W ≤20
Remarque : Les paramètres de cemanuel sont mesurés avec unmodule NEC importé. En cas d'utilisation d'un autre module, les index seront légèrement différents. Attention !
