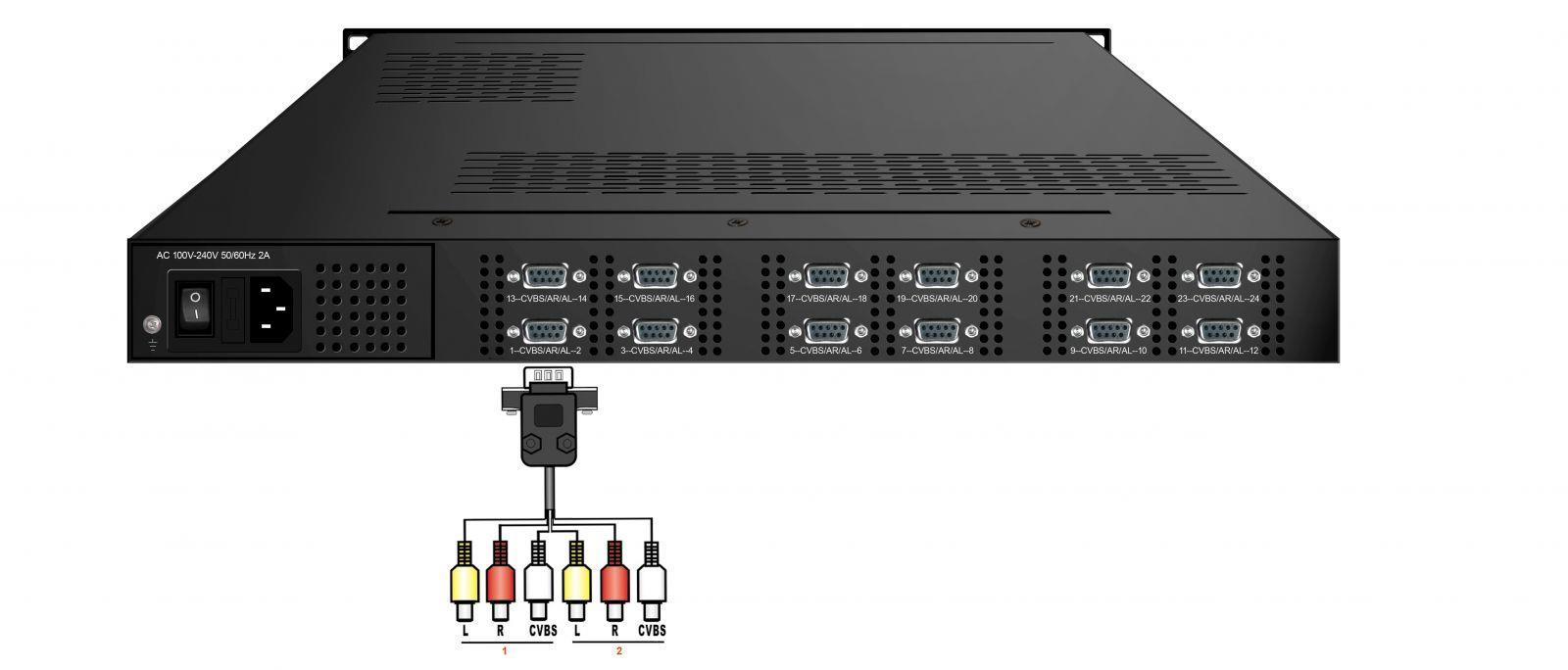

Основные характеристики * 24 входа CVBS с кодировкой MPEG-2
* 1 вход тюнера DVB-C (ATSC опционально) для повторного мультиплексирования
* Каждый выходной канал оператора обрабатывает максимум 32 IP-адреса из входного порта DATA1 (протокол UDP&RTP)
* Поддержка аудиокодирования MPEG-1 Layer 2, DD AC3 (2.0)
* Поддержка CC (скрытые субтитры)
* Поддержка 16 групп мультиплексирования/скремблирования/модуляции DVB-C
* Поддержка 8 групп мультиплексирования/DVB-T/ATSC модуляции Опционально
* Поддержка 6 групп мультиплексирования/модуляции ISDB-T Опционально
* Поддержка 16 MPTS IP (только порт DATA2) вывода через UDP, RTP/RTSP
* Поддержка 8 MPTS IP (только порт DATA2) выход через UDP, RTP/RTSP DVB-T/ATSC RF выход
* Поддержка 6 MPTS IP (только порт DATA2) выход через UDP, RTP/RTSP ISDB-T RF выход
* 1 выход ASI как зеркало одного из выходных радиочастотных носителей Опционально
* Поддержка логотипа, подписи, вставки QR-кода
* Поддержка переназначения PID/точной настройки PCR/редактирования и вставки PSI/SI
* Управление через веб-управление и простое обновление через веб-сайт
* Самая низкая стоимость за канал, революционная цена
Принципиальная схема
Принципиальная схема DVB-C
типа F 512 IP-вход по UDP и RTP, DATA1, RJ45—DVB-C RF-выход
256 IP-вход по UDP и RTP, DATA1, RJ45 DVB-T/ATSC RF-выход
192 IP-вход по UDP и RTP, DATA1, RJ45 ISDB RF-выход
Разрешение 720×480_60i, 544×480_60i, 352×480_60i 352×240_60i,320×240_60i,176×240_60i, 176×120_60i
Аудио
Мультиплексирова
ние
Скрамблинг
720×576_50i, 704×576_50i, 640×576_50i, 352×288_50i
320×288_50i, 176×288_50i, 176×144_50i
Кодирование MPEG-2
Скорость
передачи данных 0,5 Мбит/с~8 Мбит/с на канал
Контроль
скорости CBR/VBR
Структура
Республиканской
партии ИП, ИБП, ИББП, ИБББП
Расширенная
предварительная
обработка Деинтерлейсинг, шумоподавление
Кодирование MPEG-1 уровень 2, DD AC3 (2.0)
Частота
дискретизации 48КГц
Разрешение 24-битный
Скорость
передачи данных
Максимальный
ПИД
Перераспределе
ние
Функция
Максимальный
64Кбит/с,128Кбит/с,192Кбит/с,256Кбит/с,320Кбит/с,384
Переназначение PID (автоматически или вручную)
Точная настройка ПЦР Автоматически генерировать таблицу PSI/SI
симулкрипт CA 4
Стандарт ЭТР289, ETSI 101 197, ETSI 103 197
Связь
Модуляция DVB-C
Локальное/удалённое подключение
Канал QAM 16 несмежных выходных несущих (максимальная пропускная способность
Стандарт EN300 429/МСЭ-Т J.83A/B МЭР ≥40дБ
РЧ 50~960 МГц, шаг 1 кГц
РЧ -20~+10 дБм (87~107 дБмкВ), шаг 0,1 дБ
5.0Msps~7.0Msps, шаг 1ksps
DVB-T
символов Дж.83А Дж.83Б
Созвездие 16/32/64/128/256QAM 64/256 КАМ
Пропускна
я
способнос
ть 8М 6М
Стандарт EN300744
режим
БПФ 2К,4К, 8К
Пропускна
я
способнос
ть 6М, 7М, 8М
Созвездие QPSK, 16QAM, 64QAM
Защитный
интервал 1/4, 1/8, 1/16, 1/32
ФЭК 1/2, 2/3, 3/4, 5/6, 7/8
МЭР ≥42 дБ
частота РЧ 50~960 МГц, шаг 1 кГц
выход РЧ 8 несмежных несущих DVB-T выход (максимальная полоса пропускания 192 МГц)
Уровень
выходного
сигнала РЧ -20~ +10 дБм (77~97 дБмкВ), шаг 0,1 дБ
А/53
Поток вывода
ISDB-T
выходного
сигнала РЧ
Стандарт ARIB STD-B31
Пропускна
я
способнос
ть 6М
Созвездие QPSK, 16QAM, 64QAM
Защитный
интервал 1/32, 1/16, 1/8, 1/4
Режим
передачи 2К, 4К, 8К
Скорость
кода 1/2, 2/3, 3/4, 5/6, 7/8
МЭР ≥40дБ
частота РЧ 50~960 МГц, шаг 1 кГц
выход РЧ Выход 6 несмежных несущих (максимальная полоса пропускания 192 МГц)
Уровень
выходного
сигнала РЧ -20 дБм~+10 дБм, шаг 0,1 дБ
1 выход ASI как зеркало одного из выходных радиочастотных носителей -
опционально
16 выходов MPTS по UDP и RTP/RTSP как зеркало 16 несущих DVB-C, 8 выходов MPTS по UDP и RTP/RTSP как зеркало 8 несущих DVB-T/ATSC (опционально)
6 выходов MPTS по UDP и RTP/RTSP как зеркало 6 несущих ISDB-T (опционально)
1*1000M Base-T Ethernet-интерфейс Системная
