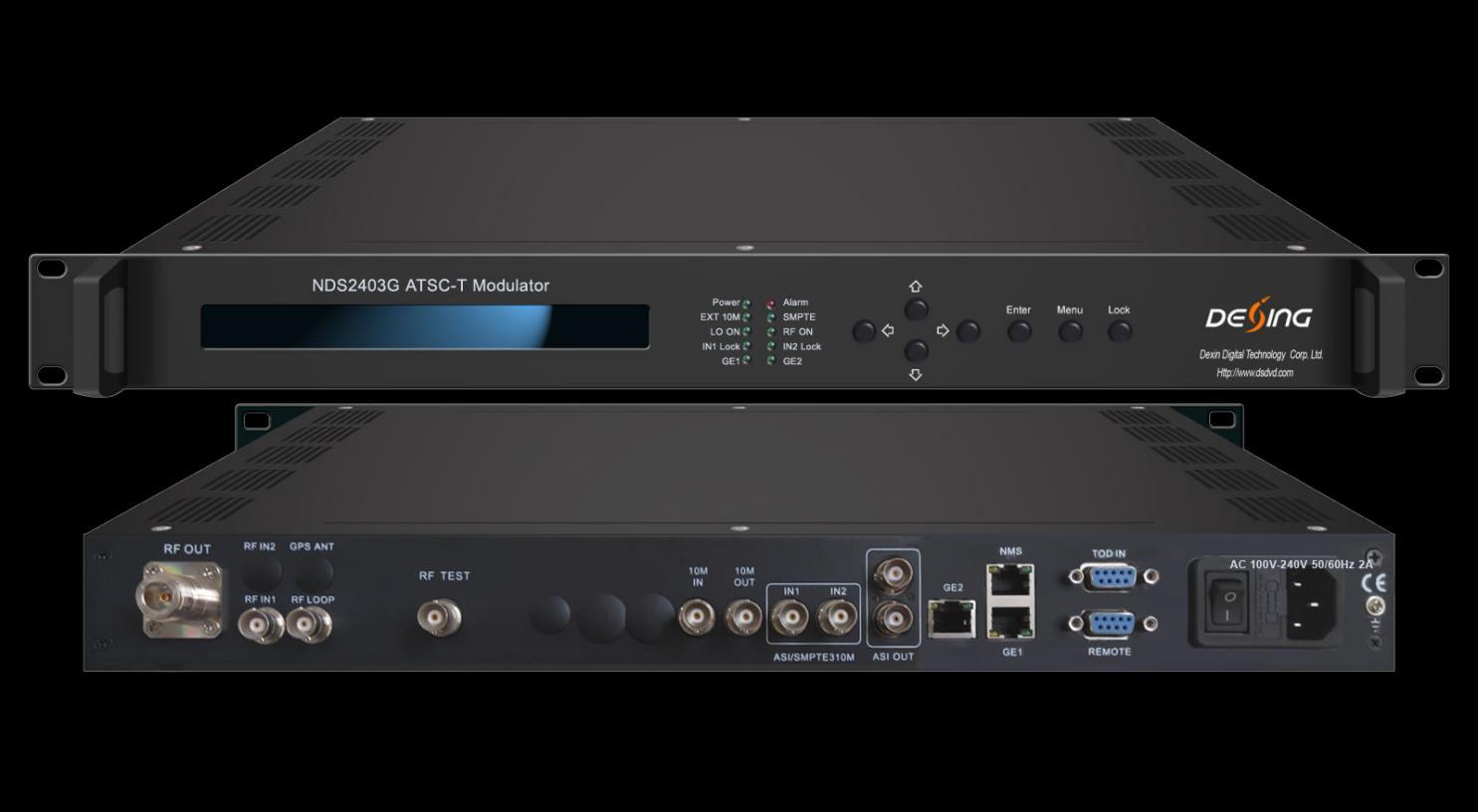

Модулятор NDS2403G ATSC-T
Обзор продукта
Модулятор NDS2403G ATSC-T это недавно разработанный продукт DEXIN, поддерживающий вход DVB-ASI и SMPTE-310. После модуляции входных сигналов через ATSC 8-VSB он может выводить радиочастотные сигналы в диапазоне от 50 до
860 МГц. Другими словами, модулятор NDS2403G ATSC-T поддерживает режим кодирования и модуляции в соответствии со стандартом ATSC-T A/53. Он также поддерживает адаптивное нелинейное и линейное цифровое предыскажение (DPD).
Кроме того, система этого устройства может управляться в режиме онлайн и
модернизироваться через сеть, что может широко использоваться при настройке
*Передняя панель и IP-пульт дистанционного управления
* Кодирование RS, чередование данных, кодирование Trellis
*Поддерживает адаптивное линейное или нелинейное цифровое предыскажение (DPD)
* Применяет кварцевый генератор с постоянной температурой, стабильность частоты может достигать 0,1 PPM
*Отличные выходные характеристики РЧ: EVM, MER, SNR, уровень плеч и т. д.
*Удаленное обслуживание, мониторинг и обновление программного обеспечения
*NMS, клавиатура и работа с ЖК-дисплеем
Технические характеристики
Самоадаптируемый 2 входа Asi/SMPTE 310M
2 входа ASI-порта, один для горячего резервного копирования, интерфейс BNC
Вход
Модуляция
Выход РЧ
входных порта IP, один для горячего резервного копирования, через UDP/RTP, Unicast/Multicast, порты GE 1 канал 10 МГц вход опорной частоты
Стандарт АТСК А/53
Созвездие 8ВСБ
Пропускная
способность 6 МГц
ФЭК RS(208 188)+решетка
Порт Тип N, сопротивление 50 Ом
Диапазон радиочастот 50~860 МГц, шаг 1 Гц
Выходной уровень ATT -20 дБм~6 дБм, шаг 0,1 дБ
Уровень плеч 60дБ
МЭР ≥ 40 дБ
Нелинейный DPD улучшение ACPR более чем на 10 дБ (обычно)
ДПД
линейный ДПД более 10 дБ регулировка неравномерности (нормально) Система
