станциях CATV, бизнес-приложениях, системах IPTV/OTT и т.
различные решения для перераспределения программ.
предоставляет

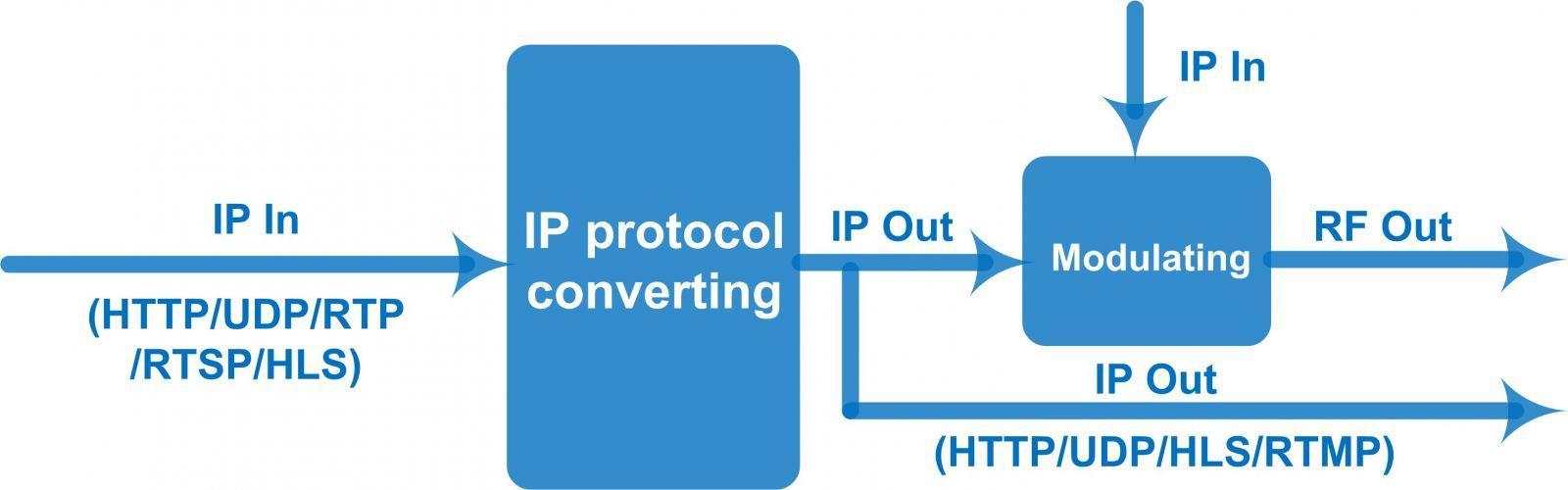

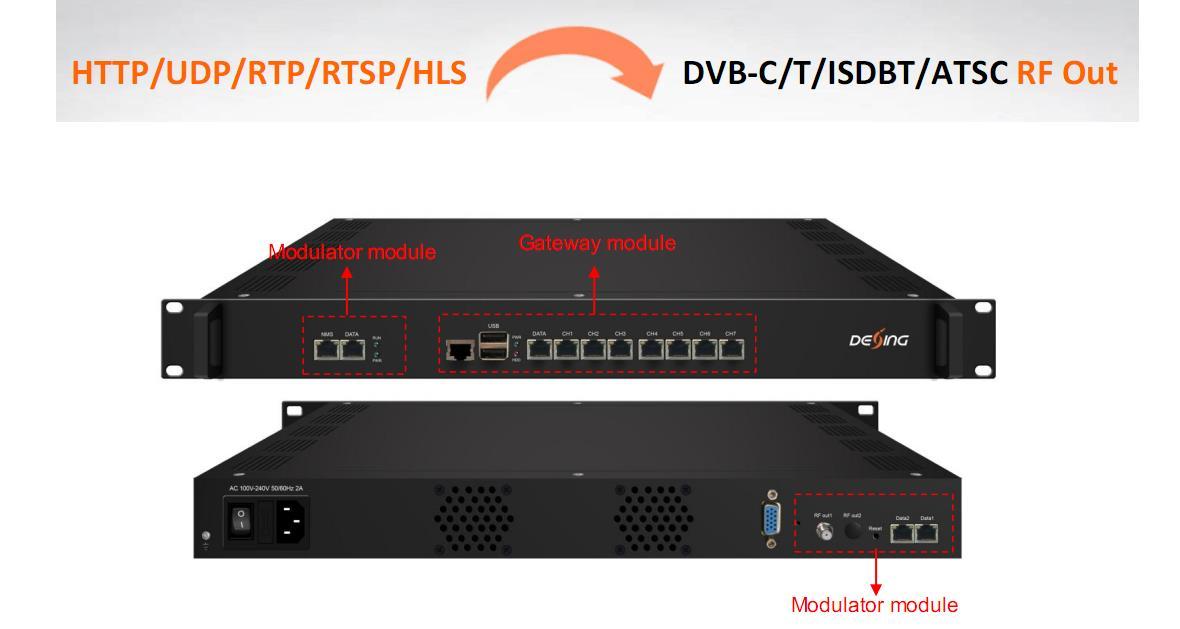

Основные характеристики * 1 модуль шлюза IPTV + 1 модуль модулятора IP, и они могут работать независимо
* IP-вход (HTTP, UDP, RTP, RTSP и HLS) на RF-выход в одном устройстве
* Модуль шлюза:
8 портов данных:
Первый порт данных: IP-выход через HTTP, UDP (SPTS), HLS и RTMP
Порты данных CH1-7: IP по HTTP, UDP (SPTS), RTP (SPTS), RTSP и HLS
IP-выход через HTTP, HLS и RTMP (Unicast)
Передача IP на модуль модулятора через порт данных
Поддержка добавления прокручиваемых субтитров, приветственных слов, загрузочной картинки и загрузочного видео (эта функция применима только к приложению IP out, а на STB/Android TV должен быть установлен Dexin IPTV APK)
Поддержка загрузки Dexin IPTV APK непосредственно
* Модуль модулятора:
Ввод IP по UDP/RTP через порт Data/Data 1/2
IP-вывод через UDP/RTP/RTSP через порт Data 1/2
Поддержка 16 DVB-C/8 DVB-T/6 ISDBT/8 ATSC RF-выхода
Получение IP от модуля шлюза напрямую через порт данных
* Поддержка функции IP anti jitter
* Управляйте двумя модулями по отдельности с помощью веб-управления NMS
* Поддержка загрузки файлов TS через веб-управление

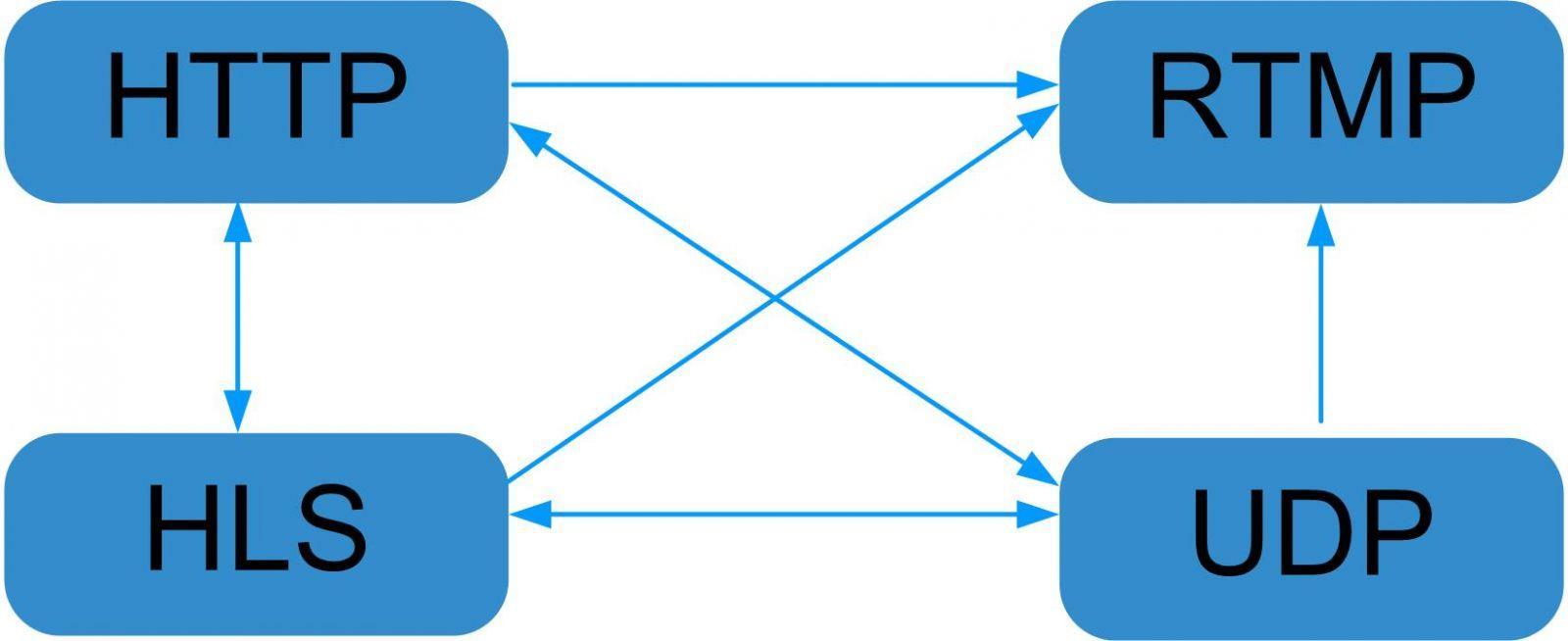

Преобразование IP-протокола
Технические характеристики
Модуль шлюза IPTV
Вход
IP-выход
Система
Ввод IP через каналы 1-7 (1000M) по HTTP, UDP(SPTS), RTP(SPTS), RTSP (по UDP, полезная нагрузка: mpeg TS) и HLS
Загрузка файлов TS через веб-управление
IP-выход через порт DATA (1000M) по HTTP (Unicast), UDP(SPTS, Multicast) HLS и RTMP (исходная программа должна иметь кодировку H.264 и AAC)
IP-выход через каналы 1-7 (1000M) по HTTP/HLS/RTMP (одноадресная
передача)
Память: 4G
Поддержка загрузки Dexin IPTV APK непосредственно из этого модуля Воспроизведение программ с APK, загруженных на Android STB и TV, максимум 150 терминалов
Поддержка около 80 HD/SD программ (битрейт: 2 Мбит/с). Когда HTTP/RTP/RTSP/HLS преобразуется в UDP (Multicast), фактическое
приложение будет иметь приоритет и предлагать максимальную загрузку
в 80%.
веб-управление NMS через порт DATA модуля
Модуль модулятора (в качестве примера
Dexin DX316/DX308T/DX306I/DX308AT)
DX316 (DVB-C)
DX308T (DVB-T)
512 IP (MPTS/SPTS)
Ethernet 100/1000M
256 IP (MPTS/SPTS)
Ethernet 100/1000M
Вход
Мультиплексирование
DX306I (ISDBT)
DX308AT (ATSC)
192 IP (MPTS/SPTS) вход через UDP/RTP, 2 порта
Ethernet 100/1000M
256 IP (MPTS/SPTS) вход через UDP/RTP, 2 порта
Ethernet 100/1000M
Макс. PID 180 на канал
Переназначение PID (автоматически/вручную по желанию)
Скрамблинг
Параметры (для DVB-C)
Функции
Точная настройка ПЦР Автоматическое создание таблицы PSI/SI
Макс. simulscrypt CA 4
Стандарт скрамбл ЭТР289, ETSI 101 197, ETSI 103 197
Связь
Модуляция Параметры DVB-C
Локальное/удалённое подключение
Созвездие 16/32/64/128/256QAM 64QAM/ 256QAM
Пропускная
способность 8М 6М
Стандарт EN300 429/ITU-T J.83A/B(DVB-C)
Скорость 5.0~7.0Msps, шаг 1ksps
DVB-T
передачи
символов
QAM-канал 16 несмежных несущих выходов в полосе пропускания 192M
частота РЧ 50~960 МГц, шаг 1 кГц
Уровень
выходного
сигнала РЧ -20~+10 дБм, шаг 0,1 дБ
МЭР ≥ 40 дБ
ФЭК РС (204, 188)
Стандарт ETSI EN300 744
Созвездие QPSK/16QAM/64QAM
Пропускная
способность 6/7/8 МГц
Транс режим 2К/4К/8К
ФЭК 1/2, 2/3, 3/4, 5/6, 7/8
МЭР ≥ 40 дБ
частота РЧ 50~960 МГц, шаг 1 кГц
Уровень
выходного
сигнала RF -20~+10 дБм, шаг 0,5 дБ
Выходной
канал RF
ISDBT
8 несмежных несущих выходов в полосе пропускания 192M
Стандарт ARIB STD-B31
Пропускная
способность 6М
Созвездие QPSK, 16QAM, 64QAM
Защитный
интервал 1/32, 1/16, 1/8, 1/4
Режим
передачи 2К, 4К, 8К
Скорость кода 1/2, 2/3, 3/4, 5/6, 7/8
МЭР ≥ 40 дБ частота РЧ 50~960 МГц, шаг 1 кГц
Уровень выходного сигнала РЧ -20 дБм~+10 дБм, шаг 0,1 дБ выход РЧ 6 несмежных несущих выходов в
пропускания 192M
А/53
Пропускная
способность 6М
Созвездие 8ВСБ
ФЭК RS(208 188)+решетка
МЭР ≥40дБ
частота РЧ 50~960 МГц, шаг 1 кГц
Уровень
выходного
сигнала РЧ -20 дБм~+10 дБм, шаг 0,5 дБ
выход РЧ 8 несмежных несущих выходов в полосе пропускания 192M
ТС выход 16 (DVB-C)/ 8(DVB-T/ ATSC)/ 6(ISDBT) IP-выходов по UDP/RTP/RTSP,
одноадресная/многоадресная передача, 2 порта Ethernet 100/1000M (данные 1/2)
Система веб-управление NMS через
Демиссия 482мм×324мм×44мм (ШxДxВ)
Температура 0~45℃(эксплуатация), -20~80℃(хранение)
Источник
