конфигурация делают его чрезвычайно масштабируемым, очень надежным с высокой
производительностью, все из которых адаптируются к системе вещания CATV нового поколения.
Основные характеристики * 3 порта GE (макс. 1024 IP-входа):
Двунаправленные порты Data1 и Data2, макс. 512 входных IP-адресов, 32 выходных IP-адреса Порт данных (расположен на передней панели), макс. 128 IP-входов
* Макс. 840 Мбит/с для каждого входа GE
* Поддерживает точную настройку PCR/фильтрацию CA, переназначение PID и редактирование PSI/SI
* Поддерживает до 256 переназначений PIDS на канал
* Поддержка 32 IP-вывода через Data1 и Data2 по UDP/RTP/RTSP
* Выход 32 несмежных несущих QAM, соответствующих DVB-C (EN 300 429) и ITU-T J.83 A/B
* Поддерживает кодировку RS (204,188)

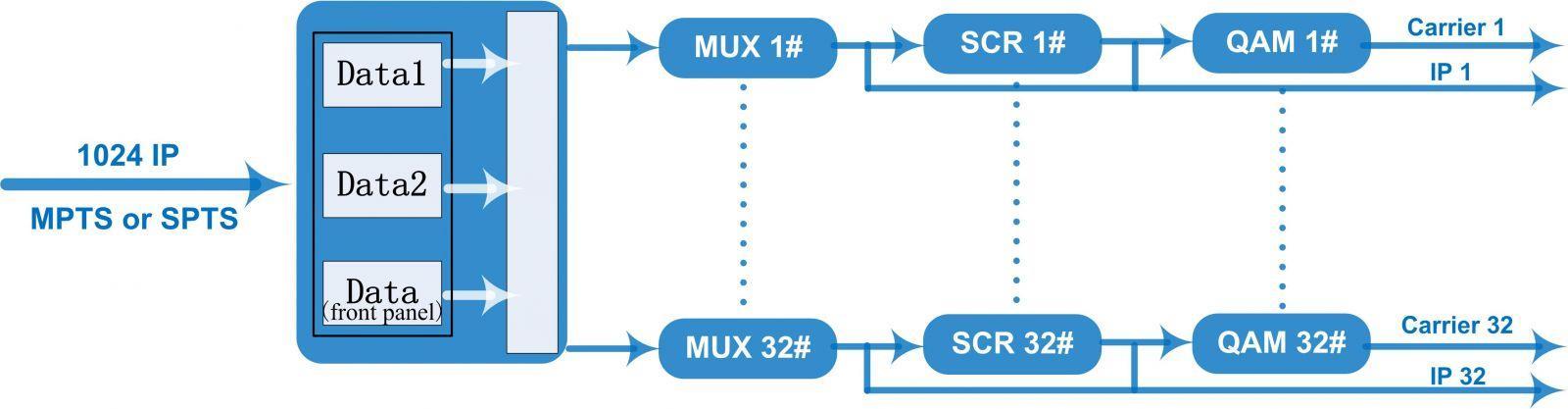

Иллюстрация настройки оператора
Технические характеристики
Вход
Вход
Транспортный
Макс. 1024 IP-входа через 3 (порт данных на
передней панели, данные 1 и данные 2) 100/1000M Ethernet-порт (опциональный
интерфейс SFP). Каждый порт данных 1 или
данных 2 может вводить максимум 512
IP-адресов, тогда как порт данных на передней
панели может вводить максимум 128 IP-адресов
протокол TS через UDP/RTP, одноадресная и многоадресная передача, IGMP V2/V3
Скорость
Скрамблинг
Параметры
Макс. simulscrypt CA 4
Стандарт скрамбл
Связь
Секция модулятора
DVB-C
Модуляция
Параметры
Выход РЧ
ТС выход
Система
Общий
ЭТР289, ETSI 101 197, ETSI 103 197
Локальное/удалённое подключение
Дж.83А
Дж.83Б
Созвездие: 16/32/64/128/256QAM
Пропускная способность: 8M
Созвездие: 64QAM/ 256QAM
Пропускная способность: 6M
Канал QAM 32 несмежных носителя
Стандарт модуляции EN300 429/ITU-T J.83A/B(DVB-C)
Скорость передачи символов 5.0~7.0Msps, шаг 1ksps
Созвездие 16, 32, 64, 128, 256QAM
ФЭК РС (204, 188)
Интерфейс 1 выходной порт типа F для 32 несущих, 75 Ом
Диапазон радиочастот 50~960 МГц, шаг 1 кГц
Уровень выходного
сигнала -20 дБм~+10 дБм(87~117 дБмкВ), шаг 0,1 дБ
МЭР ≥ 40 дБ
32 IP-выхода по UDP/RTP/RTSP, одноадресная/многоадресная передача, 2 (данные 1 и данные 2) порта Ethernet 100/1000M
Программное обеспечение для управления сетью (NMS),
поддерживающее
Демиссия 420мм×440мм×44,5мм (ШxДxВ)
Температура 0~45℃(эксплуатация), -20~80℃(хранение)
Источник питания Переменный ток 100 В ± 10%, 50/60 Гц или переменный ток 220 В ± 10%, 50/60 Гц

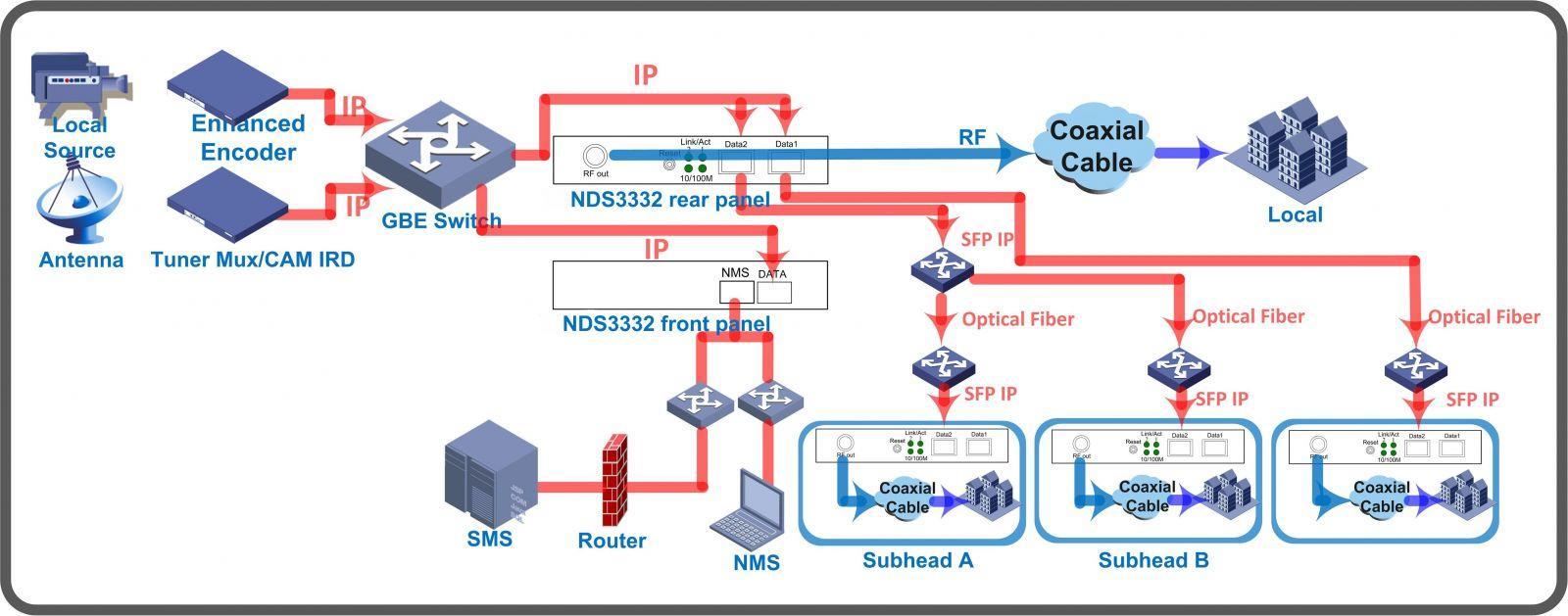

Пример подключения к системе (на основе IP)
