Серия NDS398X HD IRD
Контур NDS398X Series HD IRD может декодировать сигналы

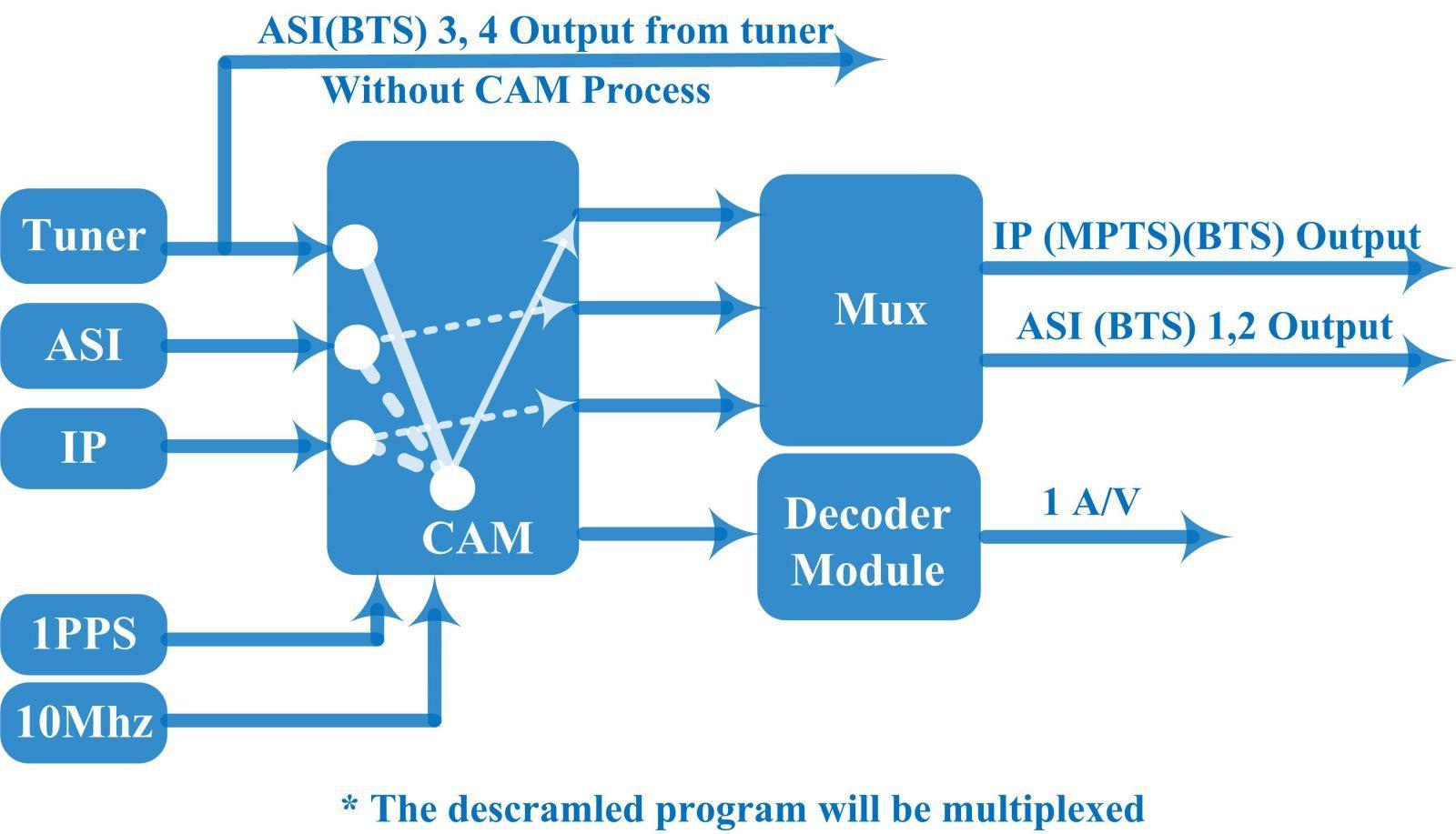

ASI, тюнера (DVB-C/DVB-S/S2/ISDB-T опционально) или IP-источников в аудио- и видеосигнал. Устройство поддерживает декодирование HD до 1080i и стандарты сжатия MPEG-2 и H.264. Кроме того, оно поддерживает функцию мультиплексирования ISDB. После мультиплексирования сигналов TS из тюнера, источников ASI и IP в соответствии со стандартом ISDB-T, затем выводятся сигналы ASI и IP (UDP). Кроме того, оно оснащено модулем дескремблирования CI. Оно также поддерживает ЖК-дисплей, клавиатуру и SNMP / веб-управление.
Особенность
* Поддержка DVB-C/DVB-S/S2/ISDB-T RF-входа
* Поддержка 1 RF-входа, 1 ASI-входа, 1 IP-входа (100M)
* Поддержка 2 каналов ASI-выхода и 1 IP(100M)-выхода по протоколу UDP/RTP
* Поддержка видеовыходов HD/SD-SDI, YPbPr, HDMI, CVBS, а также сбалансированного аудиовыхода XLR, несбалансированного аудиовыхода и цифрового аудиовыхода S/PDIF
* Соответствует стандартам сжатия MPEG-2 и H.264, максимальная поддержка
HD 1080i * Полностью соответствует стандарту ISDB-T/ISDB-Tb
* Поддержка редактирования таблиц переменных PSI/SI
* Поддержка управления SNMP/Web, ЖК-дисплей + клавиатура,
188/204)
16/32/64/128/256 QAM
DVB-S2
сигнала
Скорость передачи
символов 1-45Msps
Уровень сигнала - 65- -25дБм
Созвездие 1/2, 2/3, 3/4, 5/6, 7/8 QPSK
Частота входного
сигнала 950-2150МГц
Скорость передачи
символов 1~45 Мбит/с
Скорость кода
ISDB-T
ASI-выход
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Созвездие QPSK, 8PSK (16 APSK, 32 APSK по запросу)
Скатываться 0,20, 0,25, 0,35
Частота входного
сигнала 30-1000МГц
ASI 1&2 выход BTS после мультиплексирования, ASI 3&4 для сквозного тюнера
IP-выход 1 выход IP MPTS (100M, порт RJ45) по протоколу UDP/RTP
1xCVBS(BNC): 576i@25 кадров в секунду, 480i@29,97 кадров в секунду 1xYPbPr(BNC): 1080i@25, 29,97, 30 кадров в секунду; 720p@50, 59,94
Видеовыход
Аудиовыход
кадров в секунду 1xHD/SD-SDI(BNC): 1080i@25, 29,97, 30 кадров в секунду; 720p@50, 59,94 кадров в секунду; 576i@25 кадров в секунду; 480i@29,97 кадров в секунду 1 x HDMI: 1080i@25, 29,97, 30 кадров в секунду; 720p@50, 59,94
кадров в секунду
Стерео несбалансированный звук: интерфейс BNC Сбалансированный стереозвук: интерфейс XLR Цифровое аудио: SPDIF
Декодирование видео MPEG-2, H.264
Декодирование аудио MPEG1 уровень 2, AC3, HE-AAC (v2), LC-AAC
Мультиплексирование ISDB-T
Поддержка 256 сопоставлений PID на канал (автоматически или вручную) Точная настройка ПЦР
генерировать таблицу PSI/SI
Режимы: режим 1 (2k), режим 2 (4k), режим 3 (8k)
Параметры базовой станции ISDB-T
Защитный интервал: 1/4, 1/8, 1/16, 1/32
Скорость кода: 1/2,2/3,3/4,5/6,7/8
Параметры SFN
Параметры DVB-CI
Созвездия: DQPSK/QPSK/16QAM/64QAM
Режим слоя: A, A+B, A+B+C
Количество сегментов: 1-13
Полоса пропускания：6МГц,7МГц,8МГц
Максимальная задержка: 0 мс ～ 1000 мс
Устройство задержки сдвига времени: -1000 мс ～ +1000 мс
Идентификатор устройства: 0 ～ 30
Дескремблер: DVB-CSA
Интерфейс смарт-карты: ISO7816
Разделение интерфейсной карты: PCMCIA
Поддержка управления SNMP/Web, ЖК-дисплей + клавиатура
Система
Общий
Перевод интерфейса с английского на китайский
Обновление программного обеспечения Ethernet
Размеры 482мм*455мм*44.5мм
Приблизительный
вес 3.2кг
Власть <20 Вт (макс.)
Температура 0~45℃(Работа), -20~80℃(Хранение)
Информация о заказе: NDS3981 DVB-C HD IRD; NDS3982 DVB-S HD IRD; NDS3985 DVB-S2 HD IRD; NDS3986 ISDB-T HD IRD;
Техническое сравнение: NDS397X/NDS399X NDS398X
R&S®AVG050 ISDB-T BTS-шлюз
Поток в IP-вход По UDP, RTP (100 Base-T) По UDP/RTP (100 Base-T) По IPv4,UDP, RTP (1000 Base-T)
Потоковое вещание
АСИ выход ASI 1&2 зеркальный выход BTS после мультиплексировани я; ASI 3&4 для сквозного тюнера ASI 1&2 зеркальный выход BTS после мультиплексирования; ASI 3&4
8 SPTS выход через UDP, 100M Base-T (-NDS397X)
32 SPTS через
1 выход IP MPTS через UDP/RTP (1000 Base-T)
ASI 1&2 для BTS в транспортном
MPEG-2 со
2 × IP-потока с индивидуальными IP-адресами, портами UDP и
Ссылка
Параметры ISDB-T
Расшифровк а
UDP, 1000M Base-T (-NDS399X)
Созвездие модуляции Н/Д
DQPSK/QPSK/16QAM/64QA M QPSK/16QAM/64QA M
PSI/СИ ПАТ, ПМТ, НИТ, СДТ, ТОТ, ТДТ PAT, PMT, NIT, SDT, TOT, BIT
Адаптер SFN Да Да
Стандарт Поддержка декодирования H.264 и MPEG2 и вывода видео/аудио через различные интерфейсы
Поддержка
декодирования H.264 и MPEG2 и вывода видео/аудио через различные интерфейсы Н/Д
