Основные характеристики
* *Вход тюнера DVB-S/S2/S2X с 2 слотами CAM
* 2 группы мультиплексирования + 2 группы DVB-T модуляции
* Поддержка точной настройки PCR, перераспределения PID, перестройки и редактирования PSI/SI, фильтрации A/V PID
* Веб-управление NMS

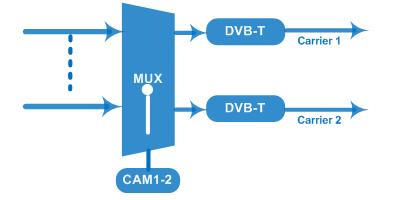

Принципиальная схема
Вход 2 тюнера DVB-S/S2/S2X
Частота входного
сигнала 950~2150 МГц
Скорость передачи
символов 0,5~45 Мвыб/с
DVB-S
Уровень сигнала - 65- -25дБм
ФЭК 1/2, 2/3, 3/4, 5/6, 7/8
Созвездие QPSK
Максимальный входной битрейт ≤129 Мбит/с
Частота входного
сигнала 950~2150 МГц
Скорость передачи
символов
Секция тюнера
Тюнер DVB-S/S2/S2X
DVB-S2
ФЭК
Созвездие
QPSK/8PSK/16APSK: 0,5~45 Мбит/с 32APSK: 0,5~40 Мвыб./с;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32АПСК: 3/4, 4/5, 5/6, 8/9, 9/10
QPSK, 8PSK, 16APSK, 32APSK
Максимальный входной битрейт ≤129 Мбит/с
Частота входного
сигнала 950~2150 МГц
Скорость передачи
символов
ФЭК
QPSK/8PSK/16APSK: 0,5~45 Мбит/с
8APSK: 0,5~40 Мбит/с 32APSK: 0,5~40 Мбит/с
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-л, 26/45-л
Дескремблирование CAM/CI
Мультиплексирование Максимальное переназначение PID
Функция
Модуляция DVB-T
Созвездие
Максимальный
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-Л, 8/15-Л, 5/9-Л, 26/45, 3/5, 3/5-Л, 28/45, 23/36, 2/3-Л, 25/36, 13/18, 7/9, 77/90
32АПСК: 3/4, 4/5, 5/6, 8/9, 2/3-Л, 32/45, 11/15, 7/9
QPSK, 8PSK, 8APSK, 16APSK, 32APSK
канал
Фильтрация PID аудио/видео
Переназначение PID
Точная настройка ПЦР
Автоматически генерировать таблицу PSI/SI
Стандарт EN300744
режим БПФ 2К
Пропускная
способность 6М, 7М, 8М
Созвездие QPSK, 16QAM, 64QAM
Защитный интервал 1/4, 1/8, 1/16, 1/32
Скорость кода 1/2, 2/3, 3/4, 5/6, 7/8
МЭР ≥42 дБ
частота РЧ 50~960 МГц, шаг 1 кГц
Комбинированный выход 2*DVB-T несмежных
