Высокопроизводительный модулятор DVB-S2 DeXIN NDS3402E

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

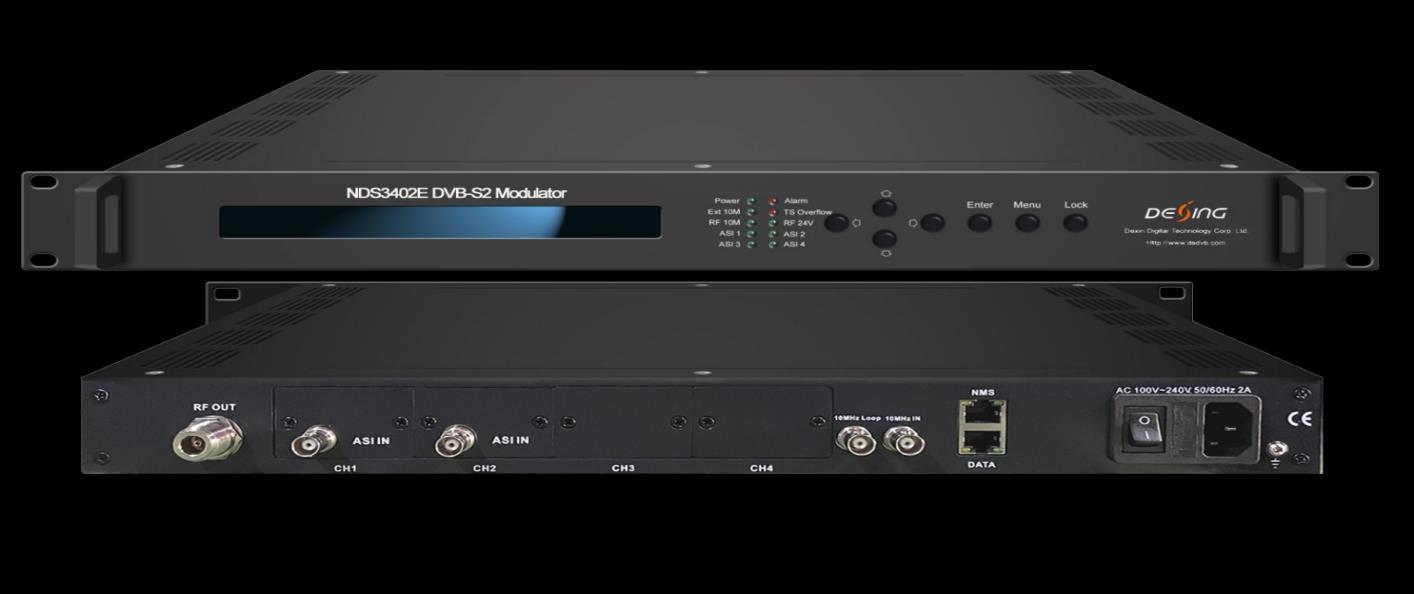

Модулятор DVB-S2 NDS3402E

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контур DEXIN NDS3402E — это высокопроизводительный модулятор, разработанный в соответствии со стандартом DVB-S2 (EN302307), который является стандартом второго поколения европейской широкополосной спутниковой связи. Он предназначен для преобразования входного спутникового сигнала и/или потоков ASI и IP в цифровой выходной сигнал DVB-S/S2 RF. Режим скремблирования BISS вставлен в этот модулятор DVB-S2, что помогает безопасно распределять ваши программы. Легко получить доступ к локальному и удаленному управлению с помощью программного обеспечения веб-сервера NMS и ЖК-дисплея на передней панели. Благодаря своей высокорентабельной конструкции модулятор DVB-S2 DEXIN NDS3402E широко используется для вещания, интерактивных услуг, сбора новостей и других широкополосных спутниковых приложений. Функции * Полное соответствие стандартам DVB-S2 (EN302307) и DVB-S (EN300421) * Входы ASI и/или DVB-S2 для повторного мультиплексирования или сквозного пропуска (4 порта для комбинации входов тюнера ASI и S2) * Поддержка входного сигнала IP (1000/100M) для повторного мультиплексирования или сквозной передачи * Поддержка мультиплексирования и редактирования PSI/SI * Созвездия QPSK, 8PSK, 16APSK, 32APSK * Поддержка настройки RF CID (опционально согласно заказу) * Кварцевый генератор с постоянной температурой, стабильность до 0,1 ppm * Поддержка выходного напряжения 24 В через выходной порт RF * Поддержка шифрования BISS * Поддержка передачи SFN TS * Диапазон выходных частот: 950~2150 МГц, шаг 10 кГц * Поддержка локального и удаленного управления с помощью веб-сервера NMS

Принципиальная схема

Технические характеристики Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

IP-вход ASI-вход

1*IP-вход (RJ45, 1000/100M TS через UDP) Поддержка ввода TS-пакетов 188/204 байт 1-4 входа ASI (разъем: BNC, сопротивление 75 Ом)

DVB-S

Вход тюнера (0-4 входа опционально)

Частота входного сигнала Скорость передачи символов Уровень сигнала ФЭК Созвездие Максимальный входной битрейт Частота входного сигнала Скорость передачи символов

DVB-S2 ФЭК

Созвездие Максимальный входной битрейт Частота входного сигнала Скорость передачи символов DVB-S2X ФЭК

950~2150 МГц 0,5~45 Мвыб/с - 65- -25дБм 1/2, 2/3, 3/4, 5/6, 7/8 QPSK ≤160 Мбит/с 950~2150 МГц QPSK/8PSK/16APSK: 0,5~45 Мбит/с 32APSK: 0,5~40 Мбит/с QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32АПСК: 3/4, 4/5, 5/6, 8/9, 9/10 QPSK, 8PSK, 16APSK, 32APSK ≤160 Мбит/с 950~2150 МГц QPSK/8PSK/16APSK: 0,5~45 Мбит/с 8APSK/32APSK: 0,5~40 Мбит/с QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20 8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 8APSK: 5/9-л, 26/45-л 16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-Л, 8/15-Л, 5/9-Л, 26/45, 3/5, 3/5-Л, 28/45, 23/36, 2/3-Л, 25/36, 13/18, 7/9, 77/90

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Созвездие Максимальный входной битрейт

32АПСК: 3/4, 4/5, 5/6, 8/9, 2/3-Л, 32/45, 11/15, 7/9 QPSK/8PSK/8APSK/16APSK/32APSK ≤160 Мбит/с

Максимальное переназначение 128 входов на канал PID Мультиплексировани Переназначение PID (автоматически или вручную) е Точная настройка ПЦР Функция Редактировать таблицы PSI/SI (PAT/PMT/SDT/CAT/NIT) Частота опорного 1*Внешний вход 10 МГц (интерфейс BNC); 1*Внутренний опорный сигнала 10 МГц генератор 10 МГц Диапазон радиочастот: 950 ~ 2150 МГц, шаг 10 кГц Ослабление выходного уровня: -26 ~ 0 дБм, шаг 0,5 дБм Выход РЧ МЕР≥40дБ Разъем: тип N, сопротивление 50 Ом; адаптер N-F Стандарт DVB-S DVB-S2 Внешнее Кодирование Кодирование BCH кодирование RS Внутреннее Свертка Кодирование LDPC кодирование Созвездие QPSK QPSK,8PSK,16APSK,32APSK Канальное QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, кодирование и 9/10 FEC/Скорость 1/2, 2/3, 3/4, модуляция 8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 свертки 5/6, 7/8 16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32АПСК: 3/4, 4/5, 5/6, 8/9, 9/10 Фактор спада 0,2, 0,25, 0,35 0,2, 0,25, 0,35 Скорость 0,05~45 0,05~40 Мбит/с (32APSK); передачи Мвыб/с 0,05~45 Мбит/с (16APSK/8PSK/QPSK) символов BISS-схватка Режим 0, режим 1, режим E Веб-сервер NMS Язык: английский Система Обновление программного обеспечения Ethernet Выходная мощность 24 В через выходной порт RF Разнообразный Измерение 482мм×410мм×44мм Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Температура

0~45℃(эксплуатация), -20~80℃(хранение)

Власть

100-240 В переменного тока ±10%, 50 Гц-60 Гц

Руководство по заказу

NDS3402E (Новая версия)

Вход

DVB-S/S2 выход DVB-S2X выход QPSK, 8PSK 16АПСК, 32АПСК 8АПСК-Л,16АПСК-Л,32АПСКЛ Выход РЧ (950-2150 МГц) Выход ПЧ (50-960 МГц) Мукс

1 вход IP (100/1000M), входы тюнера ASI и/или DVB-S2 для повторного мультиплексировани я или сквозного пропускания ● ● ●

●

NDS3402 NDS3402 NDS340 NDS3403 E (старая F 3 F версия)

1 IP (100M) или 1 ASI-проход через альтернативу

●

●

● ●

●

●

● ● ● ●

● ● ● ●

●

●

● ●

●

●
