Процессор DHP200B 10G IP QAM
Обзор продукта Процессор DHP200B 10G IP QAM это
мультиплексор, скремблер
корпусе с 64 (или 128) каналами DVB-C QAM, выводимыми через 2 (или 4) RF-порта. Благодаря встроенному коммутатору 10G он
может обрабатывать оптический сигнал 10G для работы в качестве традиционного модулятора QAM.
Устройство оснащено 1 (или 2) 64-канальной картой QAM и характеризуется двойными выходными портами RF на каждой карте для расширения полосы пропускания для носителей QAM. Его высокая плотность помогает
характеристики
3 портов SFP+ (10G)/SFP(1G)
опции Высокая плотность, модульная конструкция с подключаемыми
QAM
Функции
Макс. симулкрипт
Скрамблинг
Переназначение PID (автоматически/вручную по
желанию)
Точная настройка ПЦР
Автоматическое создание таблицы PSI/SI
CA 6
Стандарт скрамбл
Связь
Стандарт
модуляции
Созвездие
Модуляция
Выход РЧ
Канал QAM
Скорость передачи символов
ЭТР289, ETSI 101 197, ETSI 103 197
Локальное/удалённое подключение
EN300 429/МСЭ-Т J.83A/B/C
Созвездие: 16/32/64/128/256QAM
ТС выход
Дж.83А
J.83B/C
Пропускная способность: 8M
Созвездие: 64/256QAM
Пропускная способность: 6M
64/128 выходов несмежных несущих, полоса
пропускания 384 Мбит/с для каждого порта RF
3600~7000Ksps, шаг 1ksps
5057Ksps (J.83B, 64QAM); 5361Ksps (J.83B, 256QAM)
Созвездие 16, 32, 64, 128, 256QAM
ФЭК РС (204, 188)
Интерфейс (на карту)
Диапазон радиочастот
Уровень выходного

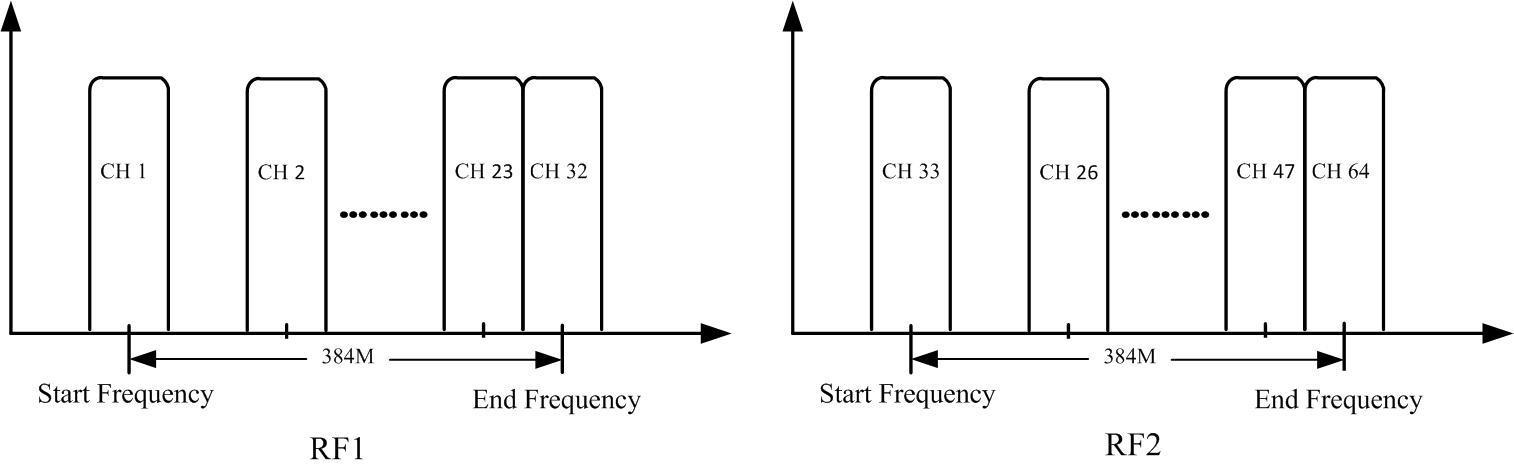

2 выходных порта типа F для 64 несущих, 75 Ом Несущая 1~32 через RF1, 33~64 через RF2
50~960 МГц, шаг 1 кГц
сигнала -20 дБм~+10 дБм(87~117 дБмкВ), шаг 0,1 дБ
МЭР ≥ 40 дБ
Карта QAM для
дочери 64 IP-вывода по UDP/RTP/RTSP, одноадресная/многоадресная передача, через порты SFP+/SFP 1-3
Система Веб-управление сетью
Общий Измерение 420мм×440мм×44,5мм (ШxДxВ)
Температура 0~45℃(эксплуатация), -20~80℃(хранение)
Источник питания Переменный ток 100 В ± 10%, 50/60 Гц; или переменный ток 220 В ± 10%, 50/60 Гц Резервный источник питания (опционально по заказу)
Потребление 50 Вт (1 дочерняя карта QAM)/75 Вт (2 дочерние карты QAM)
