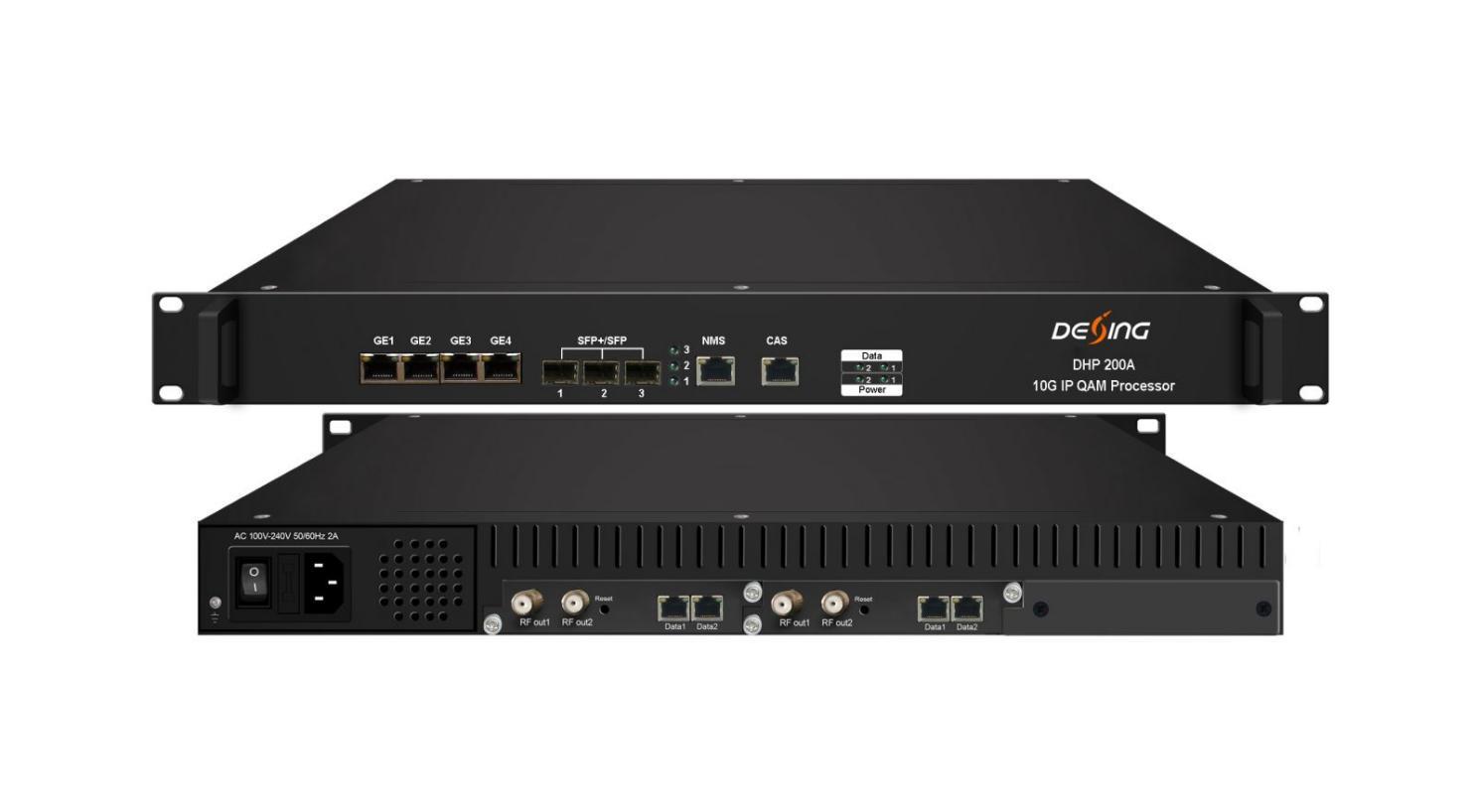

Модулятор QAM IP DHP200A 10G
Обзор продукта
Процессор DHP200A 10G IP QAM это устройство «все в одном», разработанное DEXIN. Он объединяет мультиплекс, скремблер и модулятор в одном корпусе с 48 (или 96) каналами DVB-C QAM, выводимыми через 2 (или 4) RF-порта. Благодаря встроенному коммутатору 10G он может
обрабатывать как оптический сигнал 10G, так и обычный гигабитный электронный сигнал
работы в качестве традиционного модулятора QAM.
Устройство оснащено 1 (или 2) 48-канальной картой QAM и характеризуется
полосы пропускания для носителей QAM. Его высокая плотность помогает операторам максимально экономить средства.
Основные характеристики * Поддержка 3 портов SFP+(10G)/SFP(1G) и 4
Высокая плотность, модульная конструкция с подключаемыми модулями, шасси 1U с двумя 48-канальными картами QAM, каждая карта имеет 2 GE для входа и выхода * Поддержка мультиплексора и скремблера с 6 CAS Simul-cryption * 48/96 выходов несмежных несущих QAM (48 каналов на карту)
* Поддерживает точную настройку PCR/фильтрацию CA, переназначение PID и редактирование PSI/SI
* Веб-управление сетью
Мукс
Скрамблинг
протокол передача, IGMP V2/V3
Переназначение
максимального
количества PID 256 на выходной канал
Переназначение PID (автоматически/вручную по
желанию)
Функции
Точная настройка ПЦР Автоматическое создание таблицы PSI/SI
Макс. симулкрипт CA 6
Стандарт скрамбл ЭТР289, ETSI 101 197, ETSI 103 197
Связь Локальное/удалённое подключение
Стандарт модуляции EN300 429/МСЭ-Т J.83A/B/C
Дж.83А
Созвездие
Модуляция
Канал QAM
Скорость передачи
символов
Созвездие: 16/32/64/128/256QAM
Пропускная способность: 8M J.83B/C
Созвездие: 64/256QAM
Пропускная способность: 6M
48/96 выходов несмежных несущих, полоса
пропускания 384 Мбит/с для каждого порта RF
3600~7000Ksps, шаг 1ksps
5057Ksps (J.83B, 64QAM); 5361Ksps (J.83B, 256QAM)
Созвездие 16, 32, 64, 128, 256QAM
ФЭК РС (204, 188)
Интерфейс (на карту)
Выход РЧ
2 выходных порта типа F для 48 несущих, 75 Ом
Несущая 1~24 через RF1, 25~48 через RF2
Диапазон радиочастот 50~960 МГц, шаг 1 кГц
Уровень выходного
сигнала -20 дБм~+10 дБм(87~117 дБмкВ), шаг 0,1
UDP/RTP/RTSP, 2*100/1000M самоадаптация, порты Ethernet, одноадресная/многоадресная
