конструкция делают это устройство широко используемым в различных цифровых системах распределения, таких как цифровая головная станция CATV и наземное цифровое телевидение и т. д.
Основные характеристики
* Модульная конструкция, шасси 1U поддерживает до 3 модулей
* 4/8/12×CVBS или SDI видеовходов с кодированием видео MPEG-2 и MPEG4 AVC/H.264
* Поддерживает видеоформаты PAL и NTSC SD (только для входа CVBS)
* Поддержка MPEG1 Layer 2, LC-AAC, HE-AAC и поддержка регулировки усиления звука
* Поддержка вывода IP через UDP и RTP/RTSP
* поддержка фильтра Null PKT
* Поддержка логотипа, подписи, вставки QR-кода (Поддерживаемые языки: 中文, английский, арабский, для получения информации о других языках
свяжитесь с нами…)
* Управление через веб-управление и простое обновление через веб-сайт

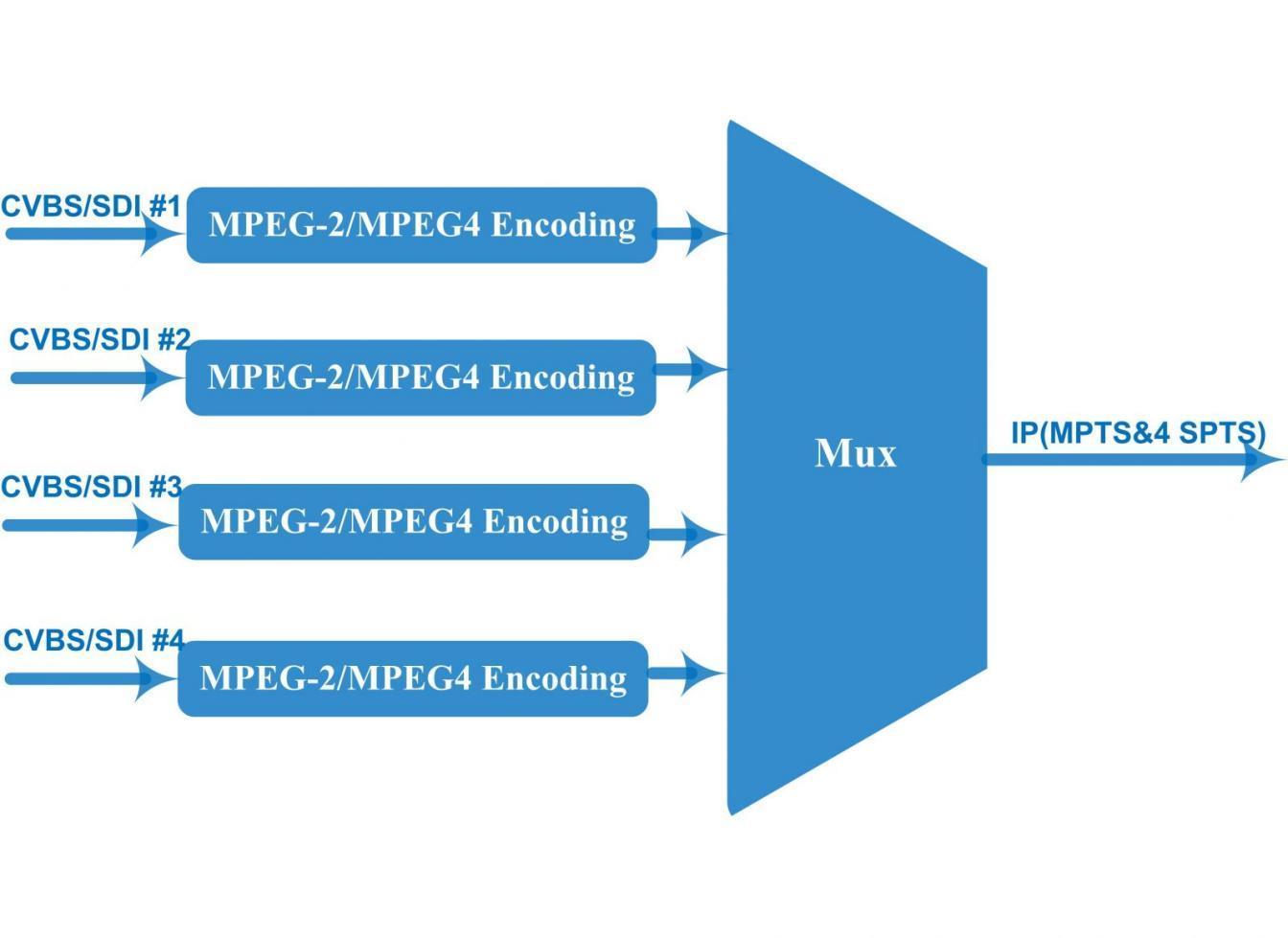

Принципиальная схема (для каждого дочернего модуля)
Технические характеристики Вход
Вход 4/8/12 CVBS, интерфейс DB15-To-RCA ВариантⅠ
Разрешение Вход Выход
720*576 @50i
720*576/352*288/320*240/320*180/176*144 /160*120/160*90@50Гц
720*480 @60i 720*480/352*288/320*240/320*180/176*144 /160*120/160*90@60Гц
Формат кодировки MPEG-2, MPEG4 AVC/H.264
Скорость
Вход SDI 4/8/12, интерфейс BNC ВариантⅡ Видео
передачи
данных 0,5~5 Мбит/с
Контроль
скорости CBR/VBR
Структура
Республиканской
партии IPPP, IBPBP, IBBPB, IBBBP
Соотношение
сторон 4:3, 16:9
Аудио
Формат MPEG1 Layer 2, LC-AAC, HE-AAC
кодировки
Частота
дискретизации 48КГц
Бит на выборку 32-битный
Усиление звука -20~+12 регулируемый
Скорость
передачи
данных 48Кбит/с~384Кбит/с (каждый канал)
Поток вывода
Системная
функция
Разнообразный
Выход IP (1*MPTS и 4*SPTS) через UDP и RTP/RTSP (одноадресная/многоадресная передача) на модуль, самоадаптация 100M/1000M
Управление сетью (WEB)
Китайский и английский языки
Обновление программного обеспечения Ethernet
Размеры (Ш×Д×В) 482мм×328мм×44мм Среда 0~45℃(рабочая)；-20~80℃（хранение）
Требования к питанию
Переменный ток 110 В ± 10%, 50/60 Гц, переменный ток 220 В ± 10%, 50/60 Гц
Техническое сравнение NDS3228A DX3214B-4/8/12
Чипсет Магнум Магнум
Интерфейс ввода
Битрейт
8×SD-SDI входов со встроенным звуком
8× CVBS, BNC 4/8/12× CVBS опционально, интерфейс RCA 4/8/12×SD-SDI, интерфейс BNC (Модульная конструкция, каждый модуль поддерживает 4 канала, одно шасси поддерживает до 3 модулей)
0,25~15 Мбит/с для кодирования H.264
0,5~15 Мбит/с для кодирования MPEG-2
0,5~5 Мбит/с для кодирования H.264 и MPEG-2
Вставка OSD
Режим управления Один порт NMS для всех
-система NMS
