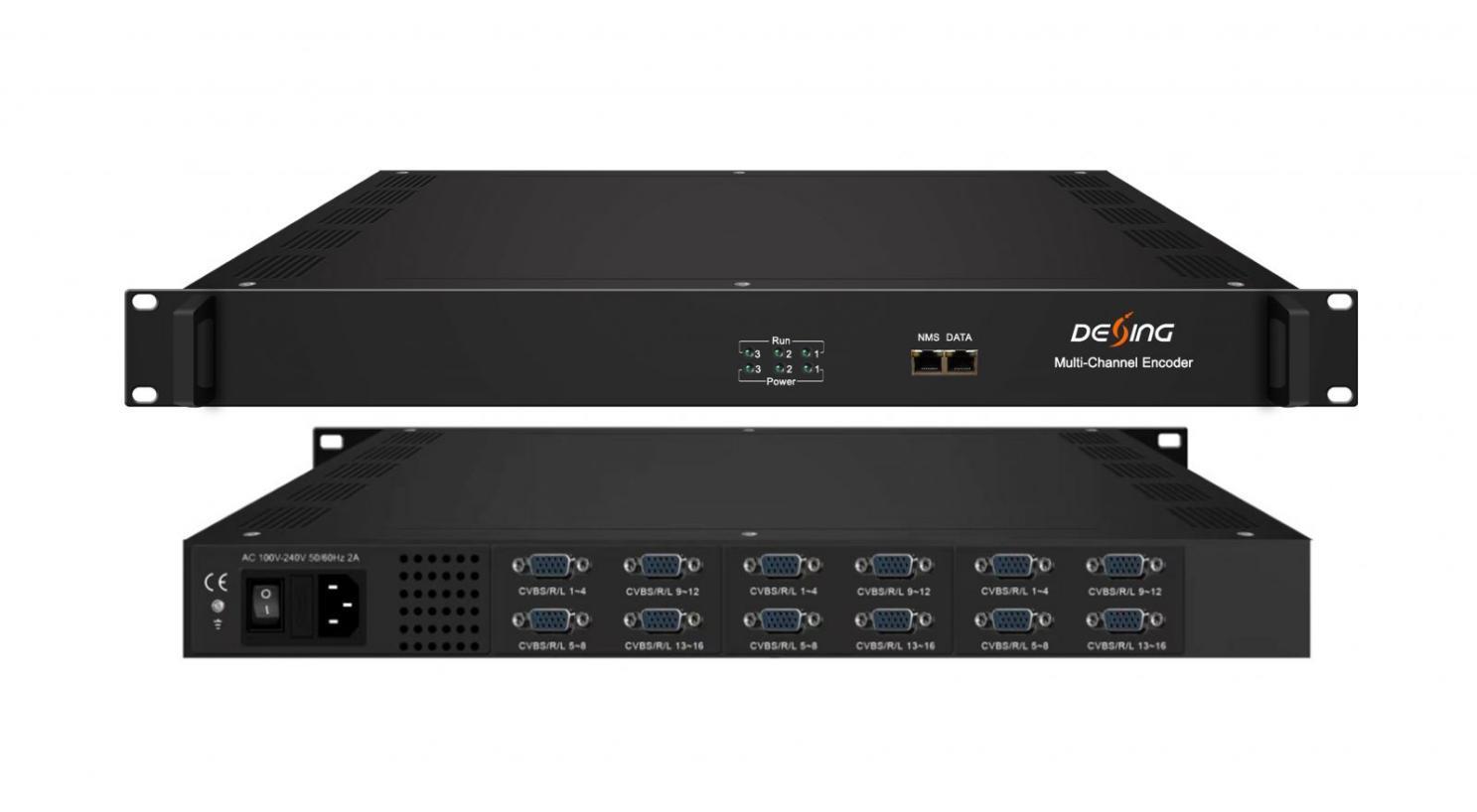

Многоканальный CVBS-кодер NDS3226SA

Page 1


распределения, таких как цифровая головная станция CATV, спутниковое и наземное цифровое телевидение и т. д.

Основные характеристики

 16/32/48 видеовходов CVBS с кодированием видео MPEG4 AVC/H.264

 · Поддерживает форматы SD-видео PAL (PAL-B,D,G,H,I) и NTSC (NTSC-M,J)

 · Поддержка кодирования звука MPEG1 Layer II и поддержка регулировки усиления звука

 · Поддержка 1 выхода MPTS через 1 выходной порт ASI (опционально)

 · Поддержка вывода IP через UDP и RTP

 · Поддержка фильтра Null PKT (только для вывода MPTS, SPTS без Null PKT)

 · Поддержка логотипа, подписи, вставки QR-кода

 · Мониторинг выходного битрейта эффективного кодирования в режиме реального времени

 · Управление через веб-управление и простое обновление через веб-сайт

 · Модульная конструкция, шасси 1U поддерживает до 3 модулей

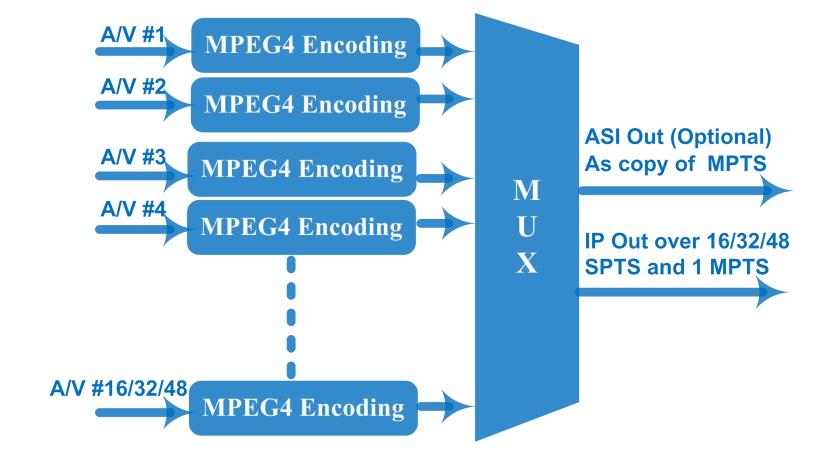

Принципиальная схема

Видео

Аудио

Поток вывода

Системная функция

Разрешение 720×576i (PAL-B,D,G,H,I), 720×480i (NTSC-M,J)

Кодирование MPEG4 AVC/H.264(HP/MP/BP)

Скорость передачи

данных 1 Мбит/с~66 Мбит/с на каждый канал

Контроль скорости CBR/VBR

Структура

Республиканской

партии I PP (рама P регулируется)

Соотношение сторон 4:3; 16:9

Кодирование MPEG-1, уровень 2

Частота дискретизации 48КГц

Разрешение 24-битный

Усиление звука 0-255 регулируемый

Скорость передачи

данных 64/128/192/224/256/320/384Кбит/с каждый канал

IP (1*MPTS и 16*SPTS для одного модуля) вывод через UDP и RTP, интерфейс

Ethernet 1000 Base-T (многоадресная и одноадресная передача) 1 выход MPTS через 1 выходной порт ASI, интерфейс BNC (опционально)

Управление сетью (WEB)

английский язык

Обновление программного обеспечения Ethernet

Размеры (Ш×Д×В) 482мм×328мм×44мм

Среда 0~45℃(рабочая);-20~80℃(хранение)

Разнообразный

Требования к питанию Переменный ток 110 В ± 10%, 50/60 Гц, переменный ток 220 В ± 10%, 50/60 Гц

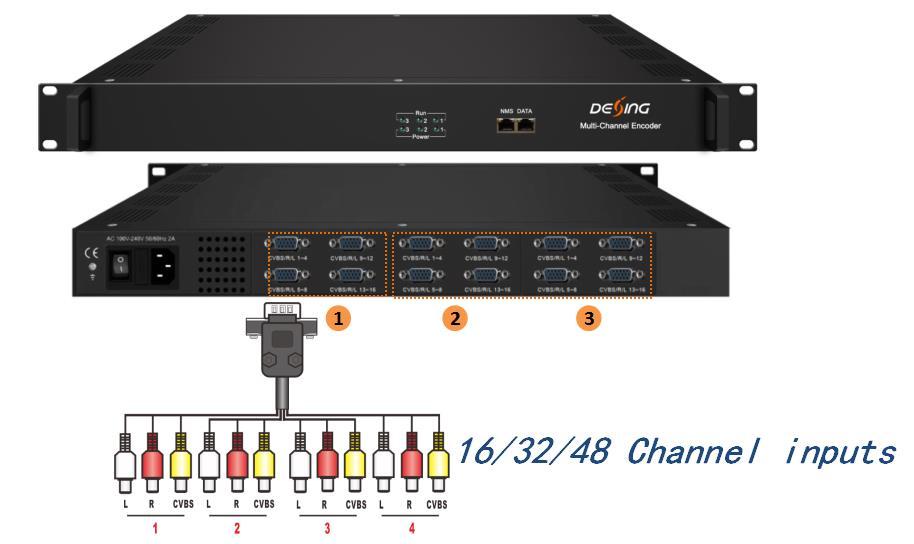

Информация о заказе Версия 1 Версия 2 Версия 3 16 входов CVBS ○ 32 CVBS-входа ○ 48 входов CVBS ○
