обеспечивая при этом непревзойденную производительность. Это 3RU шасси для монтажа в стойку объединяет 24 фиксированных мини-модулятора с микропроцессорным управлением, устраняя необходимость во внешних объединителях и обеспечивая бесшовный, мощный выходной сигнал. Благодаря фильтрации SAW (поверхностные акустические волны) он достигает превосходных внутриполосных отношений C/N, что делает его идеальным для требовательных приложений
гостиничных системах IPTV и распределении медицинского видео. Шасси обеспечивает впечатляющий выходной уровень 102 дБмкВ и имеет выход шасси
• Модульная конструкция 24-в-1 для масштабируемых систем кабельного телевидения
• Фильтрация ПАВ для превосходной четкости сигнала
• Выходной уровень 102 дБмкВ для надежной работы

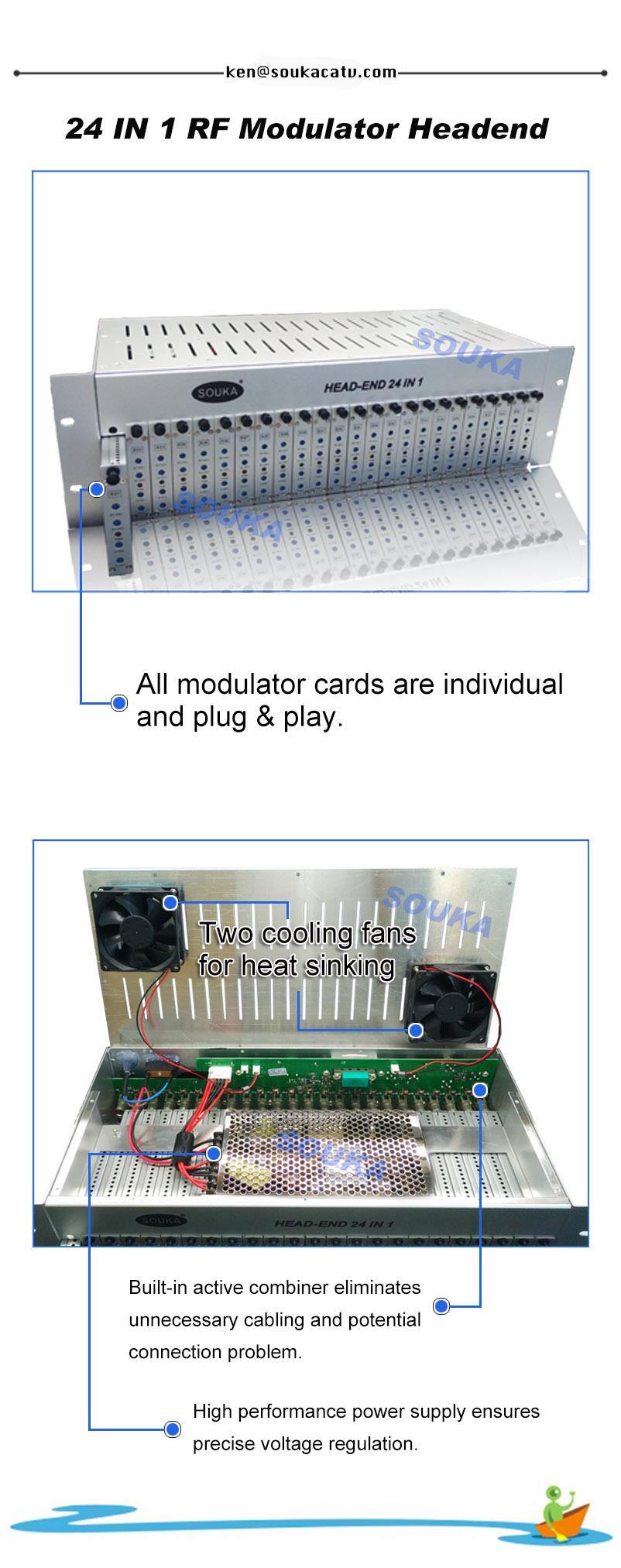

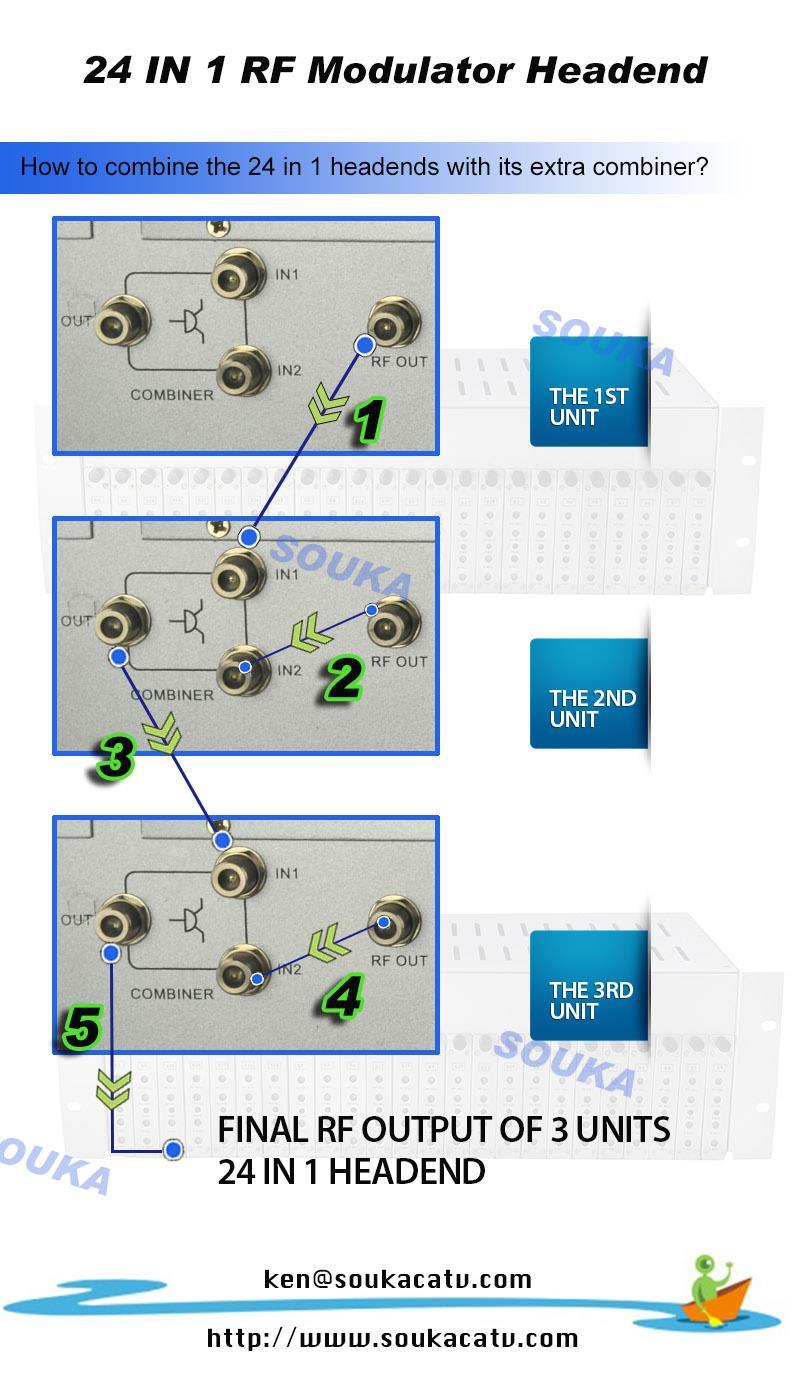

• Встроенный активный объединитель для упрощения установки
• Совместимость с DVB-T/ISDB-T для глобальных приложений
ненужные кабели и потенциальные
с подключением, а также обеспечивает высокий уровень выходного сигнала. Все аналоговые модуляторы идеально настроены

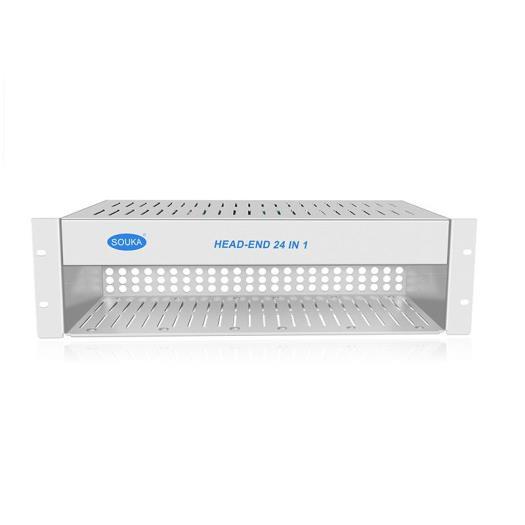

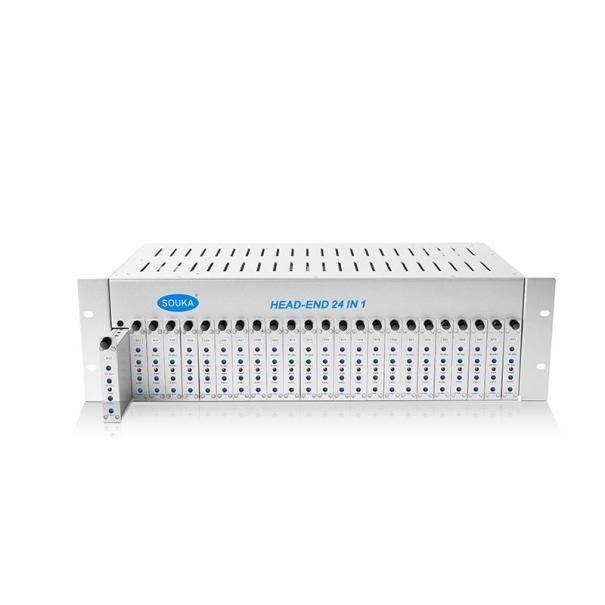

СК-24М
АНАЛОГОВЫЙ МОДУЛЯТОР 24 В 1
ФУНКЦИИ:
1. Импульсный источник питания для гибкости установки и точного регулирования напряжения
2. Два охлаждающих вентилятора для длительного срока службы
3. Выходной уровень шасси 45 дБмВ, нет необходимости в дополнительном сумматоре
4. Фильтрация ПАВ (поверхностных акустических волн) на ПЧ для лучшего соотношения сигнал/шум в полосе

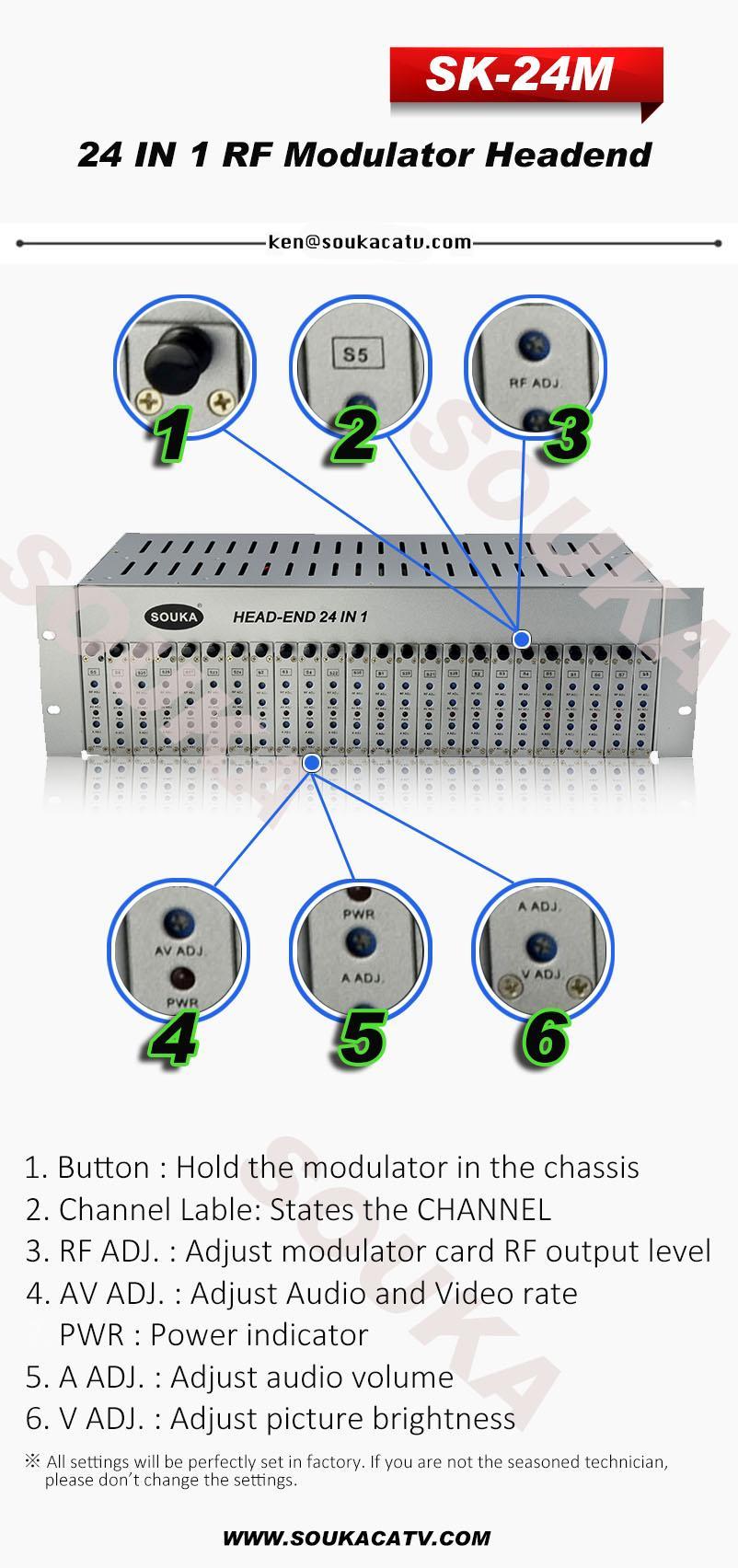

5. Элементы управления доступом на передней панели обеспечивают легкую настройку

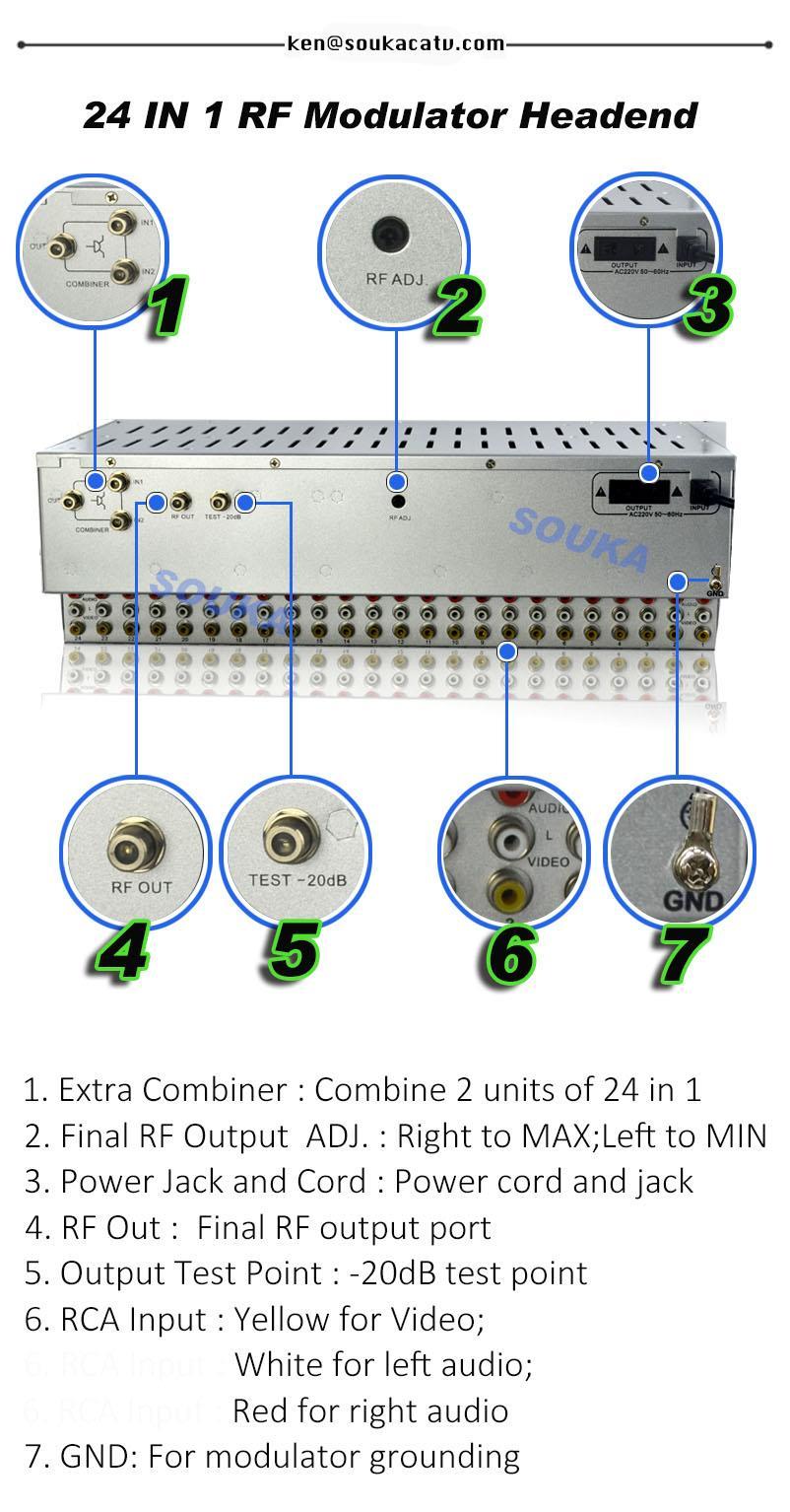

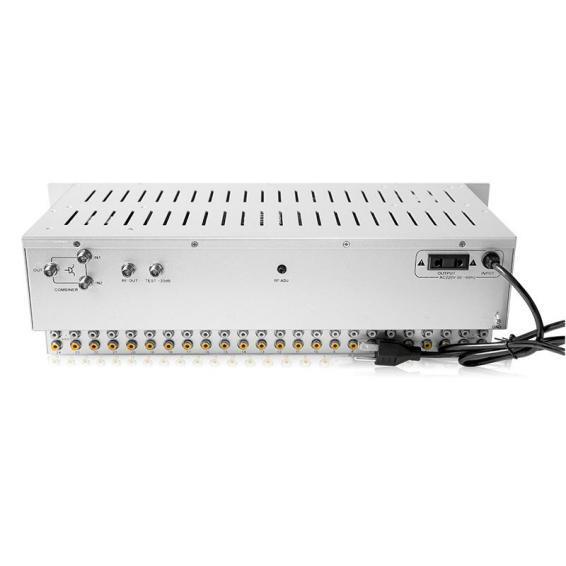

6. На задней панели имеется соединительная петля
удобства подключения.
7. Один блок содержит 24 фиксированных
каналов. СПЕЦИФИКАЦИЯ:

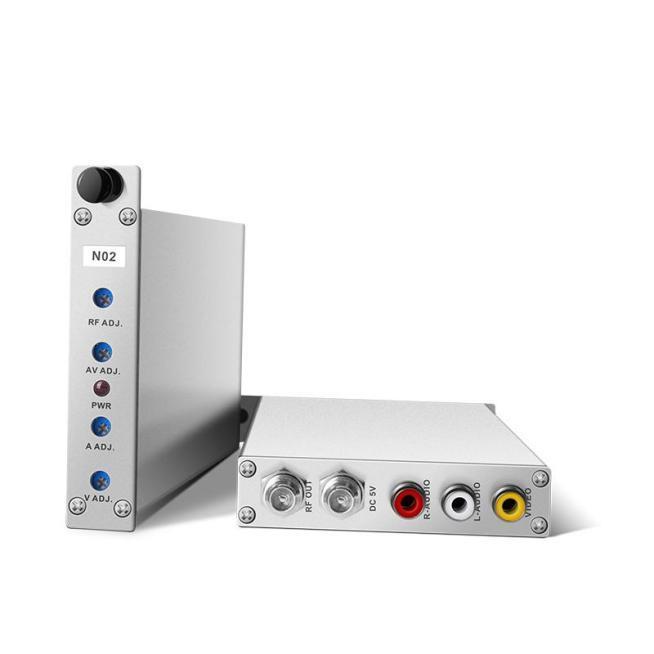

Карта модулятора
вентилятор
Потребление
Измерение
Вес нетто
РФ
Вес при доставке
Размер коробки
* 13 * 20 см
кг (полная загрузка)
кг (только шасси)
кг (полная загрузка)
* 30 * 24 см
Выходная частота 45 ~ 860 МГц
Уровень выходного сигнала 95 дБмкВ (регулир.)
Выходной разъем F-коннектор
Соотношение А/В -11 ~ -18 дБ (регулир.)
Стабильность частоты ± 5 кГц
Уровень входного видеосигнала
0,6-1,5 Впик-пик (87,5% модуляции)
Разъем видеовхода Желтый RCA
Уровень входного
аудиосигнала
ОБЩИЙ
1 Впик-пик (девиация 25 кГц)
Разъем аудиовхода Белый и красный RCA (МОНО)
Напряжение
5 В постоянного тока
