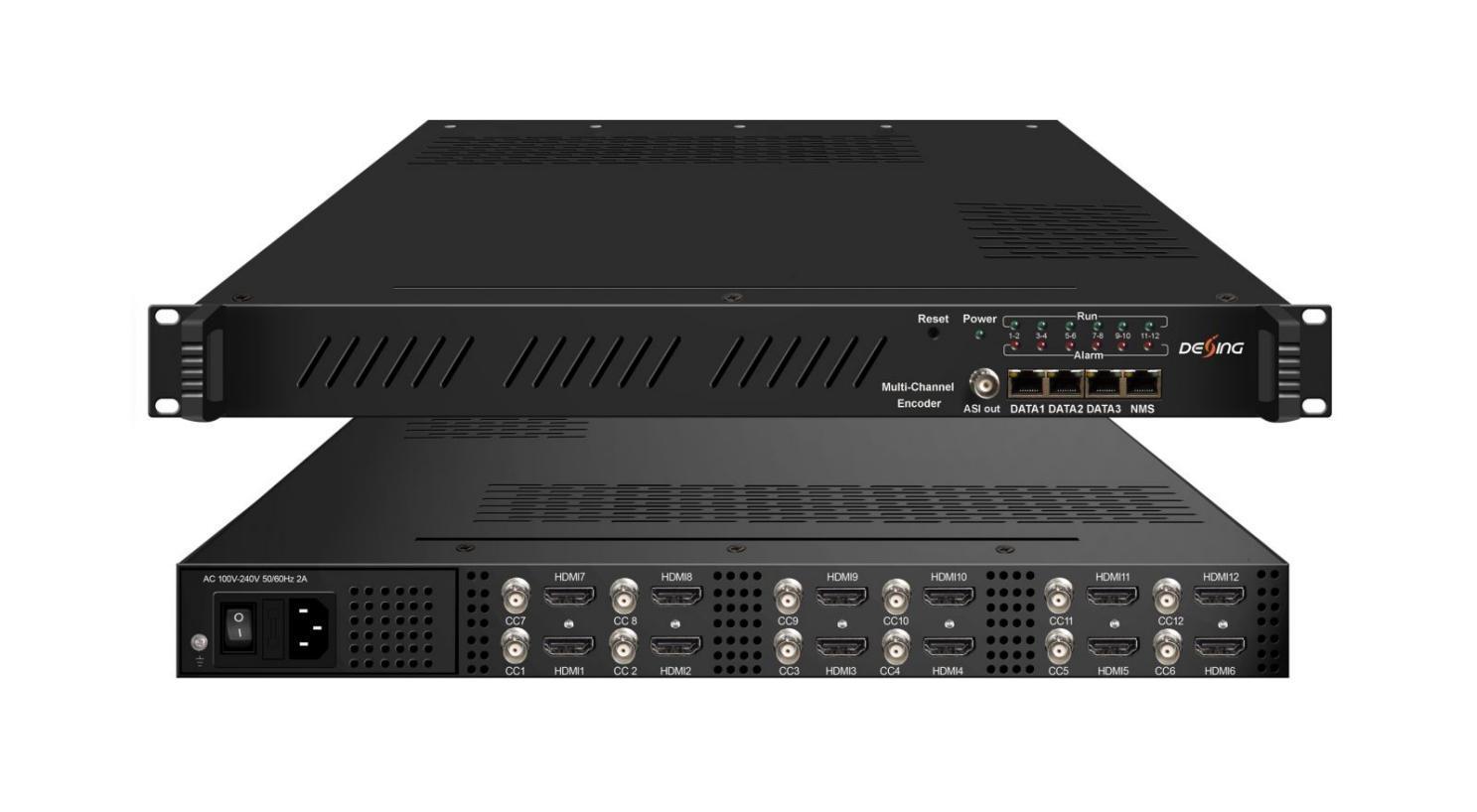

Многоканальный кодер NDS3544K
Обзор продукта Многоканальный кодер NDS3544K это новое устройство кодирования и мультиплексирования аудио и видео для вещания с мощным функционалом. Он оснащен 12 интерфейсами аудио и видео входов HDMI, 12 портами ввода CC (Closed Caption) и 32 входами IP через UDP и RTP через Data1.
Он поддерживает как MPEG-2, так и MPEG-4 AVC/H.264 HD/SD видеокодирование и MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Dolby Digital AC3 (2.0) аудиокодирование (опционально), и AC3 (2.0/5.1)
проход. Его высокая интеграция и экономически эффективная конструкция делают это устройство широко используемым в различных цифровых системах распределения, таких как цифровые головные станции CATV, спутниковое и наземное цифровое телевидение и т. д.
Основные характеристики
* 12 входов HDMI с кодировкой MPEG2 и MPEG4 AVC/H.264 HD/SD
* Поддержка 12-канального ввода CC (скрытых субтитров)
* MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, кодирование Dolby Digital AC3 (2.0) (опционально), сквозная передача AC3 (2.0/5.1)
* Поддержка 32 IP-входов (порт данных 1) по UDP и RTP
* Поддержка 1 MPTS и 12 SPTS IP (DATA 1 и DATA2) вывода через UDP, RTP/RTSP
* Поддержка выхода ASI как зеркала MPTS - опционально
* Поддержка переназначения PID/точной настройки PCR/редактирования и вставки PSI/SI
* Управление через веб-управление
1920*1080_60p, 1920*1080_50p,1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i Выход
1920*1080_60p,1920*1080_50p,1920*1080_60i, 1920*1080_50i,1440*1080_60i, 1440*1080_50i, 1280*720_60p,1280*720_50P, 720*576_50p, 720*576_50i, 720*576_30p, 720*576_25p, 720*480_60p, 720*480_60i,720*480_30p, 720*480_25p,320*240_60p,320*240_50p, 320*240_30p, 320*240_25p,320*180_60p, 320*180_50p, 320*180_30p, 320*180_25p, 960*540_50i, 704*576_50i,704*480_60i, 640*576_50i
640*480_60i, 544*576_50i, 544*480_60i,
MPEG2 и MPEG4 AVC/H.264
Аудио
Скорость передачи
данных
0,8~19 Мбит/с для кодирования H.264 1~19 Мбит/с для кодирования MPEG-2
Контроль скорости CBR/VBR
Структура
Республиканской
партии
Расширенная
предварительная
обработка
Кодирование
Частота
дискретизации
GOP B Кадр: 0-3, GOP P Кадр: 0-6
Деинтерлейсинг, шумоподавление
MPEG1 уровень II, MPEG2-AAC, MPEG4-AAC, Кодирование Dolby Digital AC3 (2.0) (опционально), AC3 (2.0/5.1) транзит
48КГц
Разрешение 24-битный
Скорость передачи
данных
Максимальный
ПИД
Перераспределение
Мультиплексирование
Функция
Поток вывода
Системная функция
64Кбит/с-320Кбит/с на каждый канал
Переназначение PID (автоматически или вручную)
Точная настройка ПЦР Автоматически генерировать таблицу PSI/SI
1 MPTS и 12 SPTS IP-выход по UDP и RTP/RTSP, 2*1000M Base-T Ethernet-интерфейса, Данные 1 и Данные 2 1 выход ASI как зеркало MPTS - опционально
Управление сетью (WEB)
Обновление программного обеспечения Ethernet
Разнообразный Размеры (Ш×Д×В) 482мм×440мм×44мм Среда 0~45℃(рабочая)；-20~80℃（хранение）
Требования к питанию Переменный ток 110 В ± 10%, 50/60 Гц, переменный ток 220 В ± 10%, 50/60 Гц Техническое сравнение NDS3544K NDS3544KF NDS3542L
2/4/6/8/10/12×HDMI
4/8/12/16/20/24×HDMI
4/8/12/16/20/24×HDMI
Скорость
передачи видео
0,8~19 Мбит/с для
кодирования H.264 1~19 Мбит/с для кодирования MPEG-2 0,8~19 Мбит/с на каждый канал
Республиканская партия
GOP B Кадр: 0-3, GOP P
Кадр: 0-6
До 1080p-60
Разрешение
Аудио
кодирование
(Уменьшение разрешения и частоты кадров)
MPEG1 уровень II, MPEG2-AAC, MPEG4-AAC, Кодирование Dolby
Digital AC3 (2.0) (опционально), AC3 проходит через
Усиление звука Да
Функция
экранного меню
ASI-выход Опция по мере необходимости
ИББП
До 1080p-60
1Мбит/с~13Мбит/с на
каждый канал (Скорость передачи
данных имеет высокие колебания, подходит для кабельной системы, не подходит для спутниковой связи)
Размер GOP=25 (без B-кадра)
(преобразование с понижением разрешения 1080i/720p до 576p/480p) До 1080P-30 (автоматическое
понижение разрешения с 1080i/p-60/50 до 1080p-30/25)
MPEG1 уровень II, (MPEG-2 AAC, MPEG-4 AAC опционально) AC3 проходит сквозно
MPEG-1 Уровень II
необходимости Опция по мере необходимости
и 1MPTS (для 4/8/12 каналов) SPTS или 1MPTS (для 16/20/24 каналов)
